Soporte imprimible en 3D para la Icezum Alhambra

Repositorio

Github repo

Introducción

Soporte para la tarjeta con FPGA Icezum Alhambra, diseñado con la herramienta libre FreeCAD. La tarjeta se encaja por presión, y permanece acoplaca gracias a dos pestañas, por lo que no se necesitan tornillos. Hay disponibles dos versiones: una minimalista, que sólo contiene el soporte, y otra mayor, con textos impresos en 3D

Por la parte interna hay un vaciado, que permite ver la parte inferior de la placa:

Este es el aspecto de los soportes cuando no tienen la placa encima. Se pueden ver las dos pestañas que hay en la parte superior e inferior, así como los tetones que se introducen por los taladros de la placa

Montaje

Los pasos para tener el soporte son los siguientes:

Paso 1: Imprimir el soporte en 3D

Elegir uno de los dos soportes, bajar el fichero .STL desde la sección de descarga e imprimir

El soporte se ha impreso con los siguientes parámetros:

  • Material: PLA
  • Impresora: Prusa i3, Nozzle 0.4, base fría
  • Laminador: Probado con Cura 2.4 / Slic3r 1.2.9
  • Altura de capa: 0.2mm
  • Velocidad: 40mm/s

Paso 2: Colocar la Icezum Alhambra sobre el soporte

Asegurarse de que los tetones estén alineados con los taladros

Paso 3: Presionar hasta escuchar un "clac"

Ejercer presión sobre la placa hasta escuchar un "Clac". Asegurarse que los tetones sobresalen por los taladros. Una vez encajada, comprobar que dándole la vuelta y agitando no se cae la placa

Descargas

Fichero Descripción
icezum_alhambra-support.fcstd Fichero Fuente para FreeCAD
Icezum-Alhambra-Support-with-text.stl Soporte con Texto. Formato STL
Icezum-Alhambra-Support-NO-text.stl Soporte minimalista. Formato STL
Icezum-Alhambra-Support-with-text.step Soporte con Texto. Formato STEP
Icezum-Alhambra-Support-NO-text.step Soporte minimalista. Formato **STEP **

Vídeo

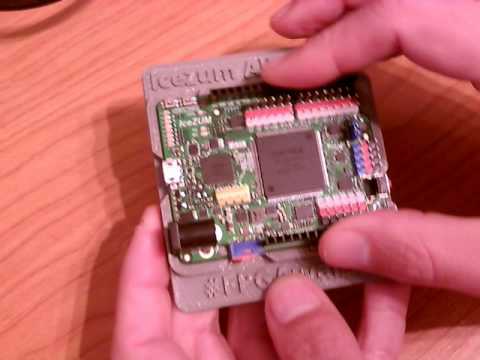

La colocación de la placa en su soporte se puede ver en este vídeo de Youtube

Click to see the youtube video

Fotos

Album de fotos en Google

Autor

Juan González Gómez (Obijuan)

Licencia

Licensed under a Creative Commons Attribution-ShareAlike 4.0 International License

Enlaces

Noticias

  • 22/Enero/2017: Publicado el soporte en esta wiki
