Ⅵ. Transition Animation / 转场动画 & 共享元素

本节暂时未提供 Demo,如果想查看相关代码可以先参考项目 Material-Animations .
Material-Animations 项目的作者虽早已停止维护这个项目,但相关代码还能够参考。我也会尽快补上最新的 Demo。

1. 什么是 Transition?

安卓 5.0 中 Activity 和 Fragment 变换是建立在名叫 Transitions 的安卓新特性之上的。这个诞生于 4.4 的 transition 框架 为在不同的 UI 状态之间产生动画效果提供了非常方便的 API。

该框架主要基于两个概念:场景(scenes)和变换(transitions)。

  • 场景(scenes)定义了当前的 UI 状态
  • 变换(transitions)则定义了在不同场景之间动画变化的过程。

虽然 transition 翻译为变换似乎很确切,但是总觉得还是没有直接使用 transition 直观,为了更好的理解下面个别地方直接用 transition 代表变换。

当一个场景改变的时候,transition 主要负责:

(1)捕捉在开始场景和结束场景中每个 View 的状态。 (2)根据视图一个场景移动到另一个场景的差异创建一个 Animator。

在 Android 5.0 中 Transition 可以被用来实现 Activity 或者 Fragment 切换时的异常复杂的动画效果。虽然在以前的版本中, 已经可以使用 Activity 的 overridePendingTransition() 和 FragmentTransaction 的 setCustomAnimation() 来实现 Activity 或者 Fragment 的动画切换,但是他们仅仅局限与将整个视图一起动画变换。新的 Lollipop API更进了一步,让单独的 view 也可以在进入或者退出其布局容器中时发生动画效果,甚至还可以在不同的 activity/Fragment 中共享一个 view。

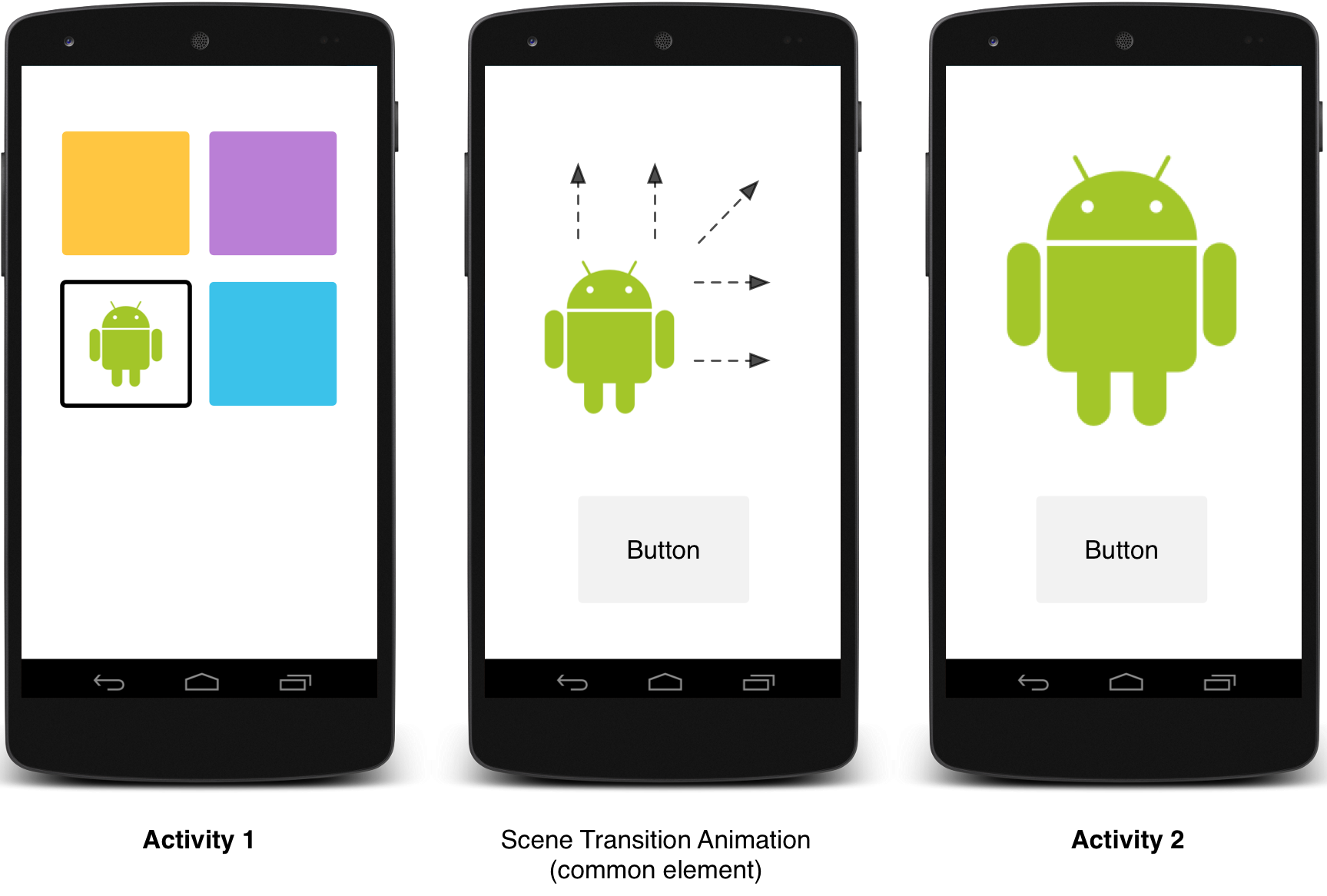

这里先看一张官方的效果图:

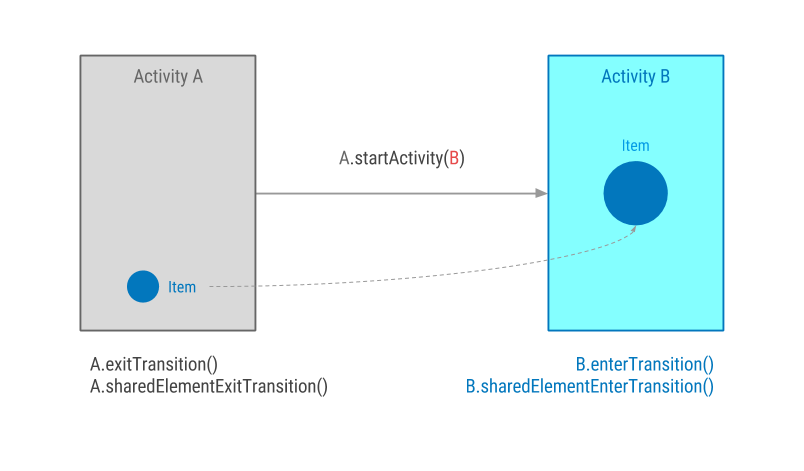

共享元素转场动画

共享元素转场动画 过程细化

对转场动画更加详细的介绍可以查看官方介绍

Transitions Framework 主要作用或者应用场景

  • 可以在activity之间跳转的时候添加动画
  • 动画共享元素之间的转换活动
  • activity中布局元素的过渡动画。

下面分别以这些场景一一介绍。

2. Transitions 在 Activity 切换过程中的效果

首先,我们回顾下,我们之前是如何设置 Activity 切换过程中的动画,毫无疑问,通过 overridePendingTransition, 更多具体实现请看 WIKI 或到实现 Activity 的切换动画

这里我们直接介绍通过 Transitions 实现的切换效果。

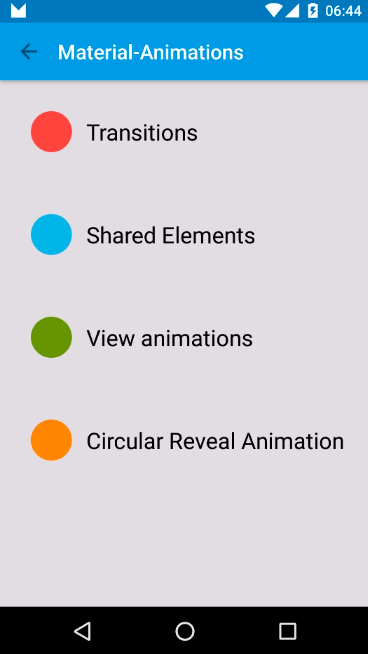

transition_A_to_B

当从 Activity A 切换到 Activity B 的时候,Activity 布局的内容会按照预先定义好的动画来执行过渡动画。 在 android.transition 包中,已经有三种现成的动画可以用: Explode,Slide 和 Fade。所有这些过渡都会跟踪 Activity 布局中可见的目标 Views,驱动这些 Views 按照过渡的规则产生响应的动画效果。

Explode Slide  Fade

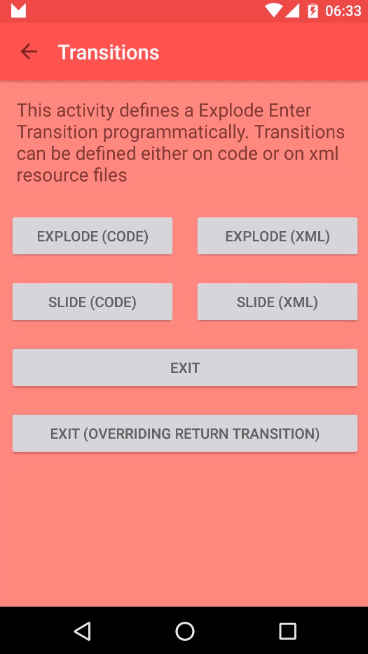

transition_explode transition_slide transition_fade

你可以在 xml 中创建这些过渡效果,也可以通过代码来创建。对于 Fade 过渡效果来说,它看起来是这样子的:

在 style 中设置

在 style 中添加 android:windowContentTransitions 属性启用窗口内容转换( Material-theme 应用默认为 true ), 指定该 Activity 的 Transition

<!-- Base application theme. -->
<style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
    <!-- enable window content transitions -->
    <item name="android:windowContentTransitions">true</item>

    <!-- specify enter and exit transitions -->
    <!-- options are: explode, slide, fade -->
    <item name="android:windowEnterTransition">@transition/activity_fade</item>
    <item name="android:windowExitTransition">@transition/activity_slide</item>
</style>

xml 中创建

过渡效果定义在 xml 中,目录是 res/transition

res/transition/activity_fade.xml

<?xml version="1.0" encoding="utf-8"?>
<fade xmlns:android="http://schemas.android.com/apk/res/"
    android:duration="1000"/>

res/transition/activity_slide.xml

<?xml version="1.0" encoding="utf-8"?>
<slide xmlns:android="http://schemas.android.com/apk/res/"
    android:duration="1000"/>

要使用这些 xml 中定义的过渡动画,你需要使用 TransitionInflater 来实例化它们。

MainActivity.java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_transition);
    setupWindowAnimations();
}

private void setupWindowAnimations() {
    Slide slide = TransitionInflater.from(this).inflateTransition(R.transition.activity_slide);
    getWindow().setExitTransition(slide);
}

TransitionActivity.java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_transition);
    setupWindowAnimations();
}

private void setupWindowAnimations() {
    Fade fade = TransitionInflater.from(this).inflateTransition(R.transition.activity_fade);
    getWindow().setEnterTransition(fade);
}

在代码中创建

MainActivity.java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_transition);
    setupWindowAnimations();
}

private void setupWindowAnimations() {
    Slide slide = new Slide();
    slide.setDuration(1000);
    getWindow().setExitTransition(slide);
}

TransitionActivity.java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_transition);
    setupWindowAnimations();
}

private void setupWindowAnimations() {
    Fade fade = new Fade();
    fade.setDuration(1000);
    getWindow().setEnterTransition(fade);
}

不管哪种创建方法都会产生如下的效果:

transition_fade

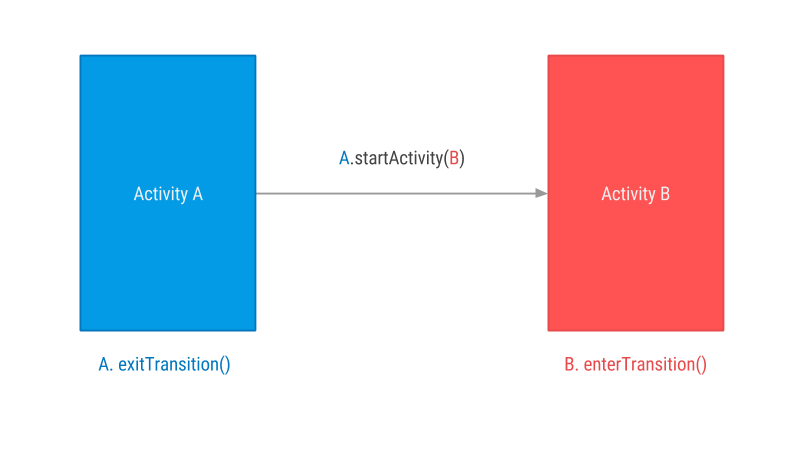

那么这里面一步一步的到底发生了什么:

  1. Activity A 启动 Activity B
  2. Transition Framework 发现 A 中定义了Exit Transition (slide) 然后就会对它的所有可见的View使用这个过渡动画.
  3. Transition Framework 发现 B 中定义了Enter Transition (fade) 然后机会对它所有可见的Views使用这个过渡动画.
  4. On Back Pressed(按返回键) Transition Framework 会执行把 Enter and Exit 过渡动画反过来执行(但是如果定义了 returnTransition 和 reenterTransition,那么就会执行这些定义的动画)

更加详细的分析请到 深入理解 Content TransitionWiki 查看。

译注:

  • Exit Transition: 可以理解为 activity 进入后台的过渡动画
  • Enter Transition: 可以理解为创建 activity 并显示时的过渡动画
  • Return Transition:可以理解为销毁 activity 时的过渡动画
  • Reenter Transition: 可以理解为 activity 从后台进入前台时的过渡动画
  • 要使这些过渡动画生效,我们需要调用 startActivity(intent,bundle) 方法来启动 Activity。bundle 需要通过 ActivityOptionsCompat.makeSceneTransitionAnimation().toBundle() 的方式来生成

ReturnTransition & ReenterTransition

Return and Reenter Transitions 是与进入和退出动画相对应的.

  • EnterTransition <--> ReturnTransition
  • ExitTransition <--> ReenterTransition

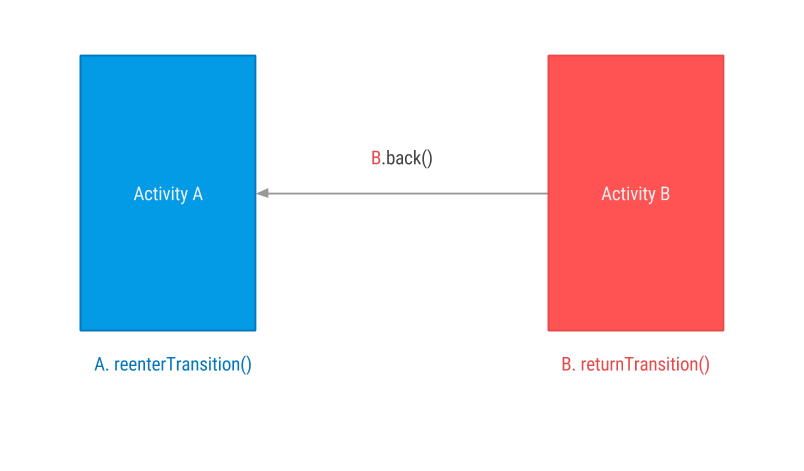

如果 Return or Reenter 没有创建, Android 会把 Enter and Exit Transitions 反过来执行. 但是如果你创建了 Return or Reenter,那 Android 就会执行你创建的动画,并且这些动画可以不同.

b back a

我们可以修改下前面 Fade 的例子,给 TransitionActivity 创建 ReturnTransition。这里我们就拿 Slide 过渡效果来举例子。 这样,如果我们从 B 返回到 A 的时候,B 就会执行一个 Slide 的过渡效果。

TransitionActivity.java

@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_transition);
    setupWindowAnimations();
}

private void setupWindowAnimations() {
    Fade fade = new Fade();
    fade.setDuration(1000);
    getWindow().setEnterTransition(fade);

    Slide slide = new Slide();
    slide.setDuration(1000);
    getWindow().setReturnTransition(slide);
}

可以看到,如果没有创建 Return Transition,退出的时候会执行 Enter Transtion 相反的动画。如果创建了 Return Transition, 那么就会执行这个创建的动画效果。

没有Return Transition 有Return Transition
Enter: Fade In Enter: Fade In
Exit: Fade Out Exit: Slide out

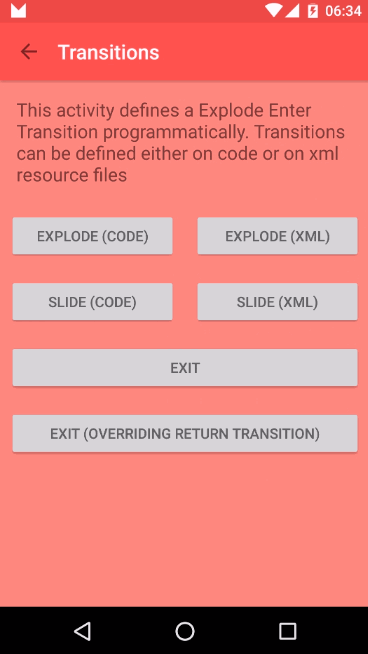

transition_fade transition_fade2

3. Activity 之间共享元素 (Share Elements)

这里的思想就是通过动画的形式将两个不同布局中的两个不同的View联系起来。
然后 Transition framework 就会在用户从一个View切换到另一个View的时候给用户展现一些必要的动画。
但你要记住:发生动画的View并不是从一个布局中移动到另一个布局。他们是两个独立的View。

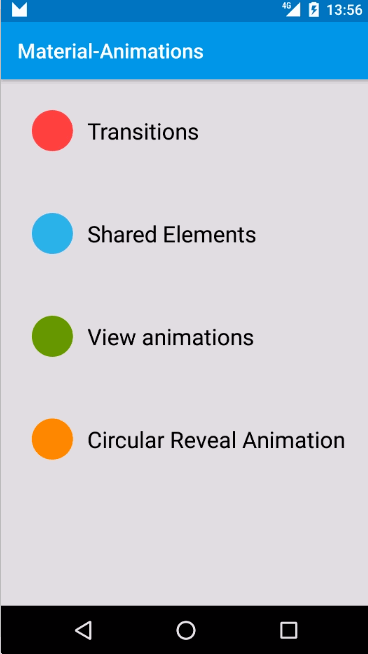

A Start B with shared

3_a 设置 Window Content Transition 属性

你需要在 app 的 styles.xml 中进行设置.[ps]我没有设置也没问题

values/styles.xml

<style name="MaterialAnimations" parent="@style/Theme.AppCompat.Light.NoActionBar">
    ...
    <item name="android:windowContentTransitions">true</item
    ...
</style>

如果你愿意的话,你也可以给整个app设置一个默认的转场动画和共享元素动画。

<style name="MaterialAnimations" parent="@style/Theme.AppCompat.Light.NoActionBar">
    ...
    <!-- specify enter and exit transitions -->
    <item name="android:windowEnterTransition">@transition/explode</item>
    <item name="android:windowExitTransition">@transition/explode</item>

    <!-- specify shared element transitions -->
    <item name="android:windowSharedElementEnterTransition">@transition/changebounds</item>
    <item name="android:windowSharedElementExitTransition">@transition/changebounds</item>
    ...
</style>

3_b 设置相同的 transition name

为了使共享元素动画生效,你需要给共享元素的两个View设置相同的android:transitionName属性值。不过他们的id和其他属性可以不同。

layout/activity_a.xml

<ImageView
    android:id="@+id/small_blue_icon"
    style="@style/MaterialAnimations.Icon.Small"
    android:src="@drawable/circle"
    android:transitionName="@string/blue_name" />

layout/activity_b.xml

<ImageView
    android:id="@+id/big_blue_icon"
    style="@style/MaterialAnimations.Icon.Big"
    android:src="@drawable/circle"
    android:transitionName="@string/blue_name" />

3_c 用共享元素来启动 activity

使用 ActivityOptions.makeSceneTransitionAnimation() 方法指定要共享元素的 View 和 android:transitionName 属性的值

MainActivity.java

blueIconImageView.setOnClickListener(new View.OnClickListener() {
    @Override
    public void onClick(View v) {
        Intent i = new Intent(MainActivity.this, SharedElementActivity.class);

        View sharedView = blueIconImageView;
        String transitionName = getString(R.string.blue_name);

        ActivityOptions transitionActivityOptions = ActivityOptions.makeSceneTransitionAnimation(MainActivity.this, sharedView, transitionName);
        startActivity(i, transitionActivityOptions.toBundle());
    }
});

这样就可以有下面漂亮的过渡效果了:

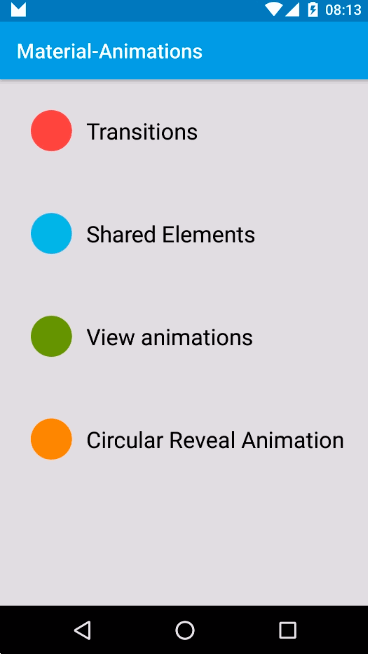

a to b with shared element

可以看到, Transition framework 创建并执行了一个动画。动画的视觉效果就是一个View从一个activity移动到另一个activity中 并伴随着形状的变化。

4. 在 fragment 之间实现 Shared elements 过渡动画

这个activity中的做法几乎是一样的。

步骤 a) 和步骤 b)完全一样, 只有步骤 c)有点区别

4_c 启动带有共享元素的 fragment

在你使用 FragmentTransaction 启动 fragment 的时候,你需要同时带上共享元素过渡动画的先关信息。

FragmentB fragmentB = FragmentB.newInstance(sample);

// Defines enter transition for all fragment views
Slide slideTransition = new Slide(Gravity.RIGHT);
slideTransition.setDuration(1000);
sharedElementFragment2.setEnterTransition(slideTransition);

// Defines enter transition only for shared element
ChangeBounds changeBoundsTransition = TransitionInflater.from(this).inflateTransition(R.transition.change_bounds);
fragmentB.setSharedElementEnterTransition(changeBoundsTransition);

getFragmentManager().beginTransaction()
        .replace(R.id.content, fragmentB)
        .addSharedElement(blueView, getString(R.string.blue_name))
        .commit();

最终的效果就是这样的:

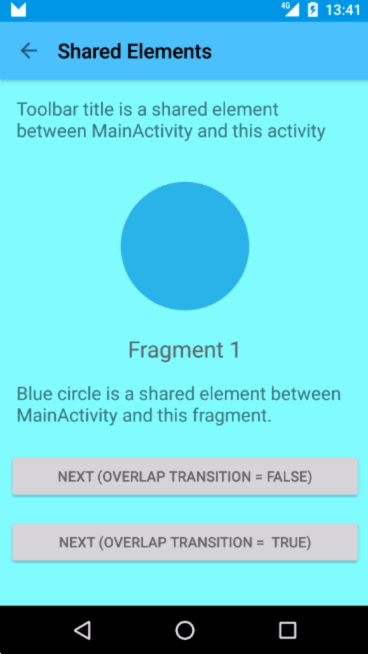

shared_element_no_overlap

5. 允许过渡效果之间的重叠

You can define if enter and exit transitions can overlap each other.
你可以设置一个 activity 的退出效果和另一个 activity 的进入效果产生重叠部分。

Android 文档 这么说的:

当设置为 true, enter transition 会立马执行> 当设置为 false, enter transition 会等到退出 exit transition 结束后再执行.

这对Fragments和Activities的共享元素过渡效果都是有用的。

FragmentB fragmentB = FragmentB.newInstance(sample);

// Defines enter transition for all fragment views
Slide slideTransition = new Slide(Gravity.RIGHT);
slideTransition.setDuration(1000);
sharedElementFragment2.setEnterTransition(slideTransition);

// Defines enter transition only for shared element
ChangeBounds changeBoundsTransition = TransitionInflater.from(this).inflateTransition(R.transition.change_bounds);
fragmentB.setSharedElementEnterTransition(changeBoundsTransition);

// Prevent transitions for overlapping
fragmentB.setAllowEnterTransitionOverlap(overlap);
fragmentB.setAllowReturnTransitionOverlap(overlap);

getFragmentManager().beginTransaction()
        .replace(R.id.content, fragmentB)
        .addSharedElement(blueView, getString(R.string.blue_name))
        .commit();

可以看到,效果还是挺明显的:

Overlap True Overlap False
Fragment_2 出现在Fragment_1的上面 Fragment_2 等到Fragment_1消失后才出现
shared_element_overlap shared_element_no_overlap

6. 布局元素动画

6_1 Scenes (场景)

也可以用来驱动一个activity中的布局发生变化时,让其中的View产生过渡动画。

过渡效果发生在场景之间。场景就是一个定义了静态UI的普通布局。Transition Framework可以在两个场景之间添加切换过渡动画。

scene1 = Scene.getSceneForLayout(sceneRoot, R.layout.activity_animations_scene1, this);
scene2 = Scene.getSceneForLayout(sceneRoot, R.layout.activity_animations_scene2, this);
scene3 = Scene.getSceneForLayout(sceneRoot, R.layout.activity_animations_scene3, this);
scene4 = Scene.getSceneForLayout(sceneRoot, R.layout.activity_animations_scene4, this);

(...)

@Override
public void onClick(View v) {
    switch (v.getId()) {
        case R.id.button1:
            TransitionManager.go(scene1, new ChangeBounds());
            break;
        case R.id.button2:
            TransitionManager.go(scene2, TransitionInflater.from(this).inflateTransition(R.transition.slide_and_changebounds));
            break;
        case R.id.button3:
            TransitionManager.go(scene3, TransitionInflater.from(this).inflateTransition(R.transition.slide_and_changebounds_sequential));
            break;
        case R.id.button4:
            TransitionManager.go(scene4, TransitionInflater.from(this).inflateTransition(R.transition.slide_and_changebounds_sequential_with_interpolators));
            break;
    }
}

上面的代码会在同一个activity中的4个场景切换时产生过渡动画。每一次切花的动画都是不一样的。

Transition Framework会考虑当前场景内所有可见的View并计算需出需要的动画来安排两个场景之间的view的位置。

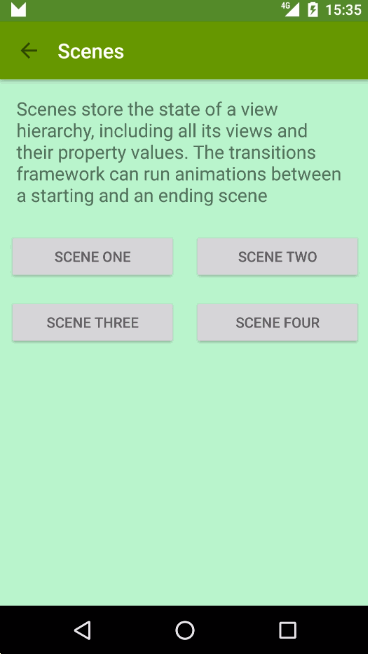

scenes_anim

6_2 布局的改变

也可以用来给布局属性的变化加上过渡效果。你只需要做你想要的改变然后其他的就交给Transition Framework,它会为你添加动画。

a) 开启演示过渡效果

下面这行代码告诉framework我们将要对UI进行一些改变,请你给我加上过渡效果。

TransitionManager.beginDelayedTransition(sceneRoot);

b) 改变布局参数

ViewGroup.LayoutParams params = greenIconView.getLayoutParams();
params.width = 200;
greenIconView.setLayoutParams(params);

改变View的宽度属性让他变小,这会触发layoutMeasure。这个点上,Transition framework会记录开始和结束时的相关值, 并给这个变化加上过渡效果。

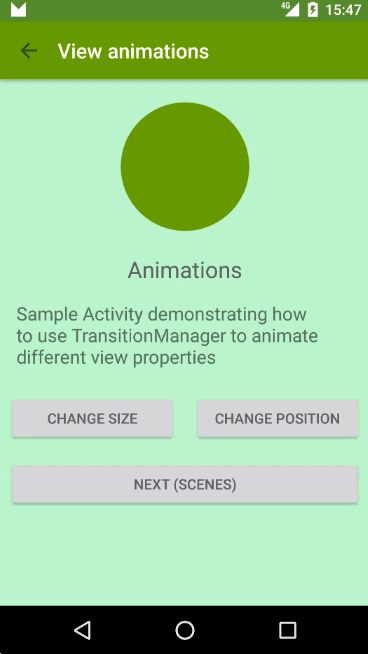

view layout animation

附录
本文转载自
The address of the article in English:
Material-Animations
