README.md

Reto-Clonewars-Oshwdem-2018

Repositorio para el reto de impresión 3D de la Oswhdem 2018

Registra tu participación en el reto en ESTA HOJA!

Post del reto

Este año el reto consistirá en imprimir engranajes para colocar en la pared perforada de la entrada de la sala maker.

Pared

Para que todos los engranajes encajen bien se han calculado las caracteristicas de los mismos a partir de las dimensiones de la pared.

Hay 4 tipos de engranaje diferentes, en este repositorio se pueden encontrar en formatos diferentes:

  • Dxf
  • Svg
  • Stl
  • Proyecto de Freecad
  • OpenSCAD

Los dos primeros pueden cargarse y extruirse en la mayoría de programas de CAD, siendo recomendable utilizar el DXF, ya que el SVG no mantiene las medidas.

En caso de extruir uno de estos perfiles, se recomienda añadir un chaflán a la cara del engranaje que va a estar en contacto con la cama de impresión, para evitar el efecto de "pie de elefante".

A partir de estos perfiles, el interior de los engranajes puede personalizarse, pero respetando siempre la forma básica de los engranajes.

Engranajes

Posicionado de los engranajes

Los engranajes estan pensados para ser colocados de las siguientes formas:

Engrane horizontal/vertical 17 y 17 dientes

17-17

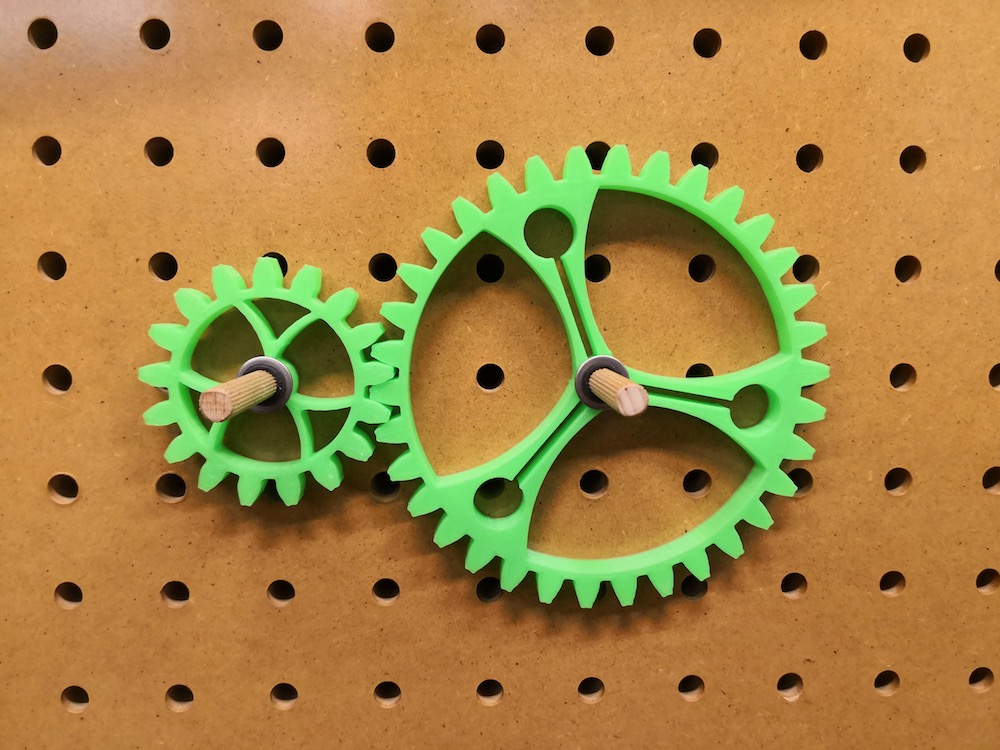

Engrane horizontal/vertical 17 y 34 dientes

17-34

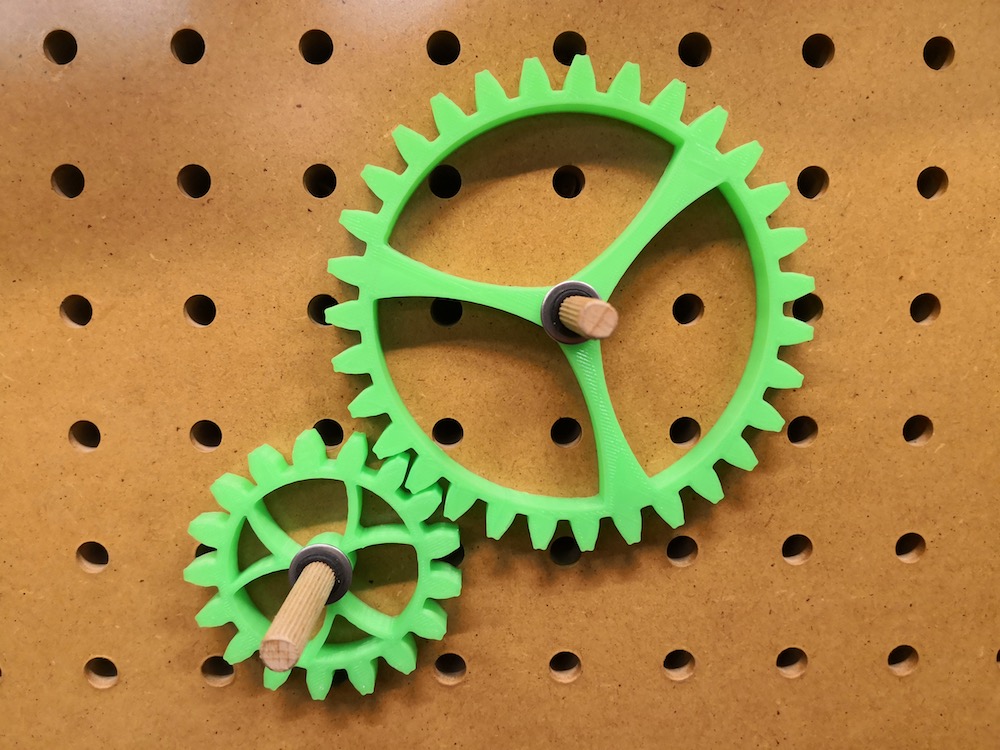

Engrane diagonal 17 y 31

17-31

Engrane 60 grados 17 y 21 dientes

17-21

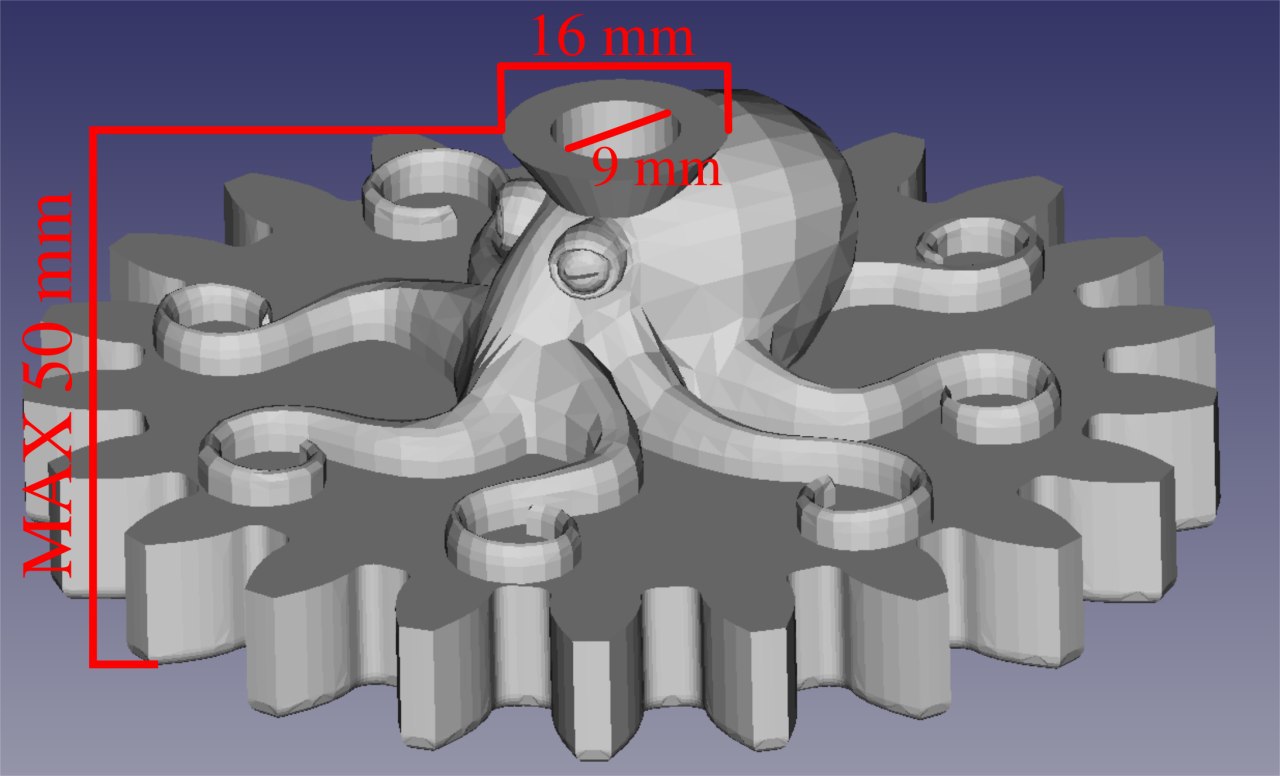

Limitaciones del reto

  • Los engranajes deben ser impresos en 3D
  • Los dientes deben ser exactamente como los propuestos en el repositorio, con una altura mínima de engrane de 10mm.
  • La parte superior del eje del engranaje debe terminar en una cara plana de al menos 16mm de diámetro para poder fijarlo con una arandela M8 y un agujero de 9mm
  • La altura de la parte superior del eje no debe ser mayor de 50mm

Limitaciones

Entrega de los engranajes

Los engranajes pueden ser entregados personalmente el mismo día de la Oshwdem o en caso de no poder asistir, enviarlos a la siguiente dirección:

Museo Domus (Reto BricoLabs) Ángel Rebollo, 91 15002 A Coruña

Especificaciones

Los engranajes tienen las siguientes características:

Módulo: 3.6470

Número de dientes: 17, 21, 31, 34

Diametros primitivos: 62, 76.62, 113.36, 124

Angulo de presión: 20º

Diametro del eje: 9 mm

Grosor: 10 mm
