AskSinAnalyzerXS-RPi License: CC BY-NC-SA 4.0

Raspberry Pi Addon PCB für den AskSinAnalyzerXS.
Dieser wird einfach auf die GPIO-Leist gesteckt.
Es kann der Standard Sketch (AskSinSniffer328P) aus dem AskSinAnalyzer Repo von Jérôme geflashed werden.

Draufsicht

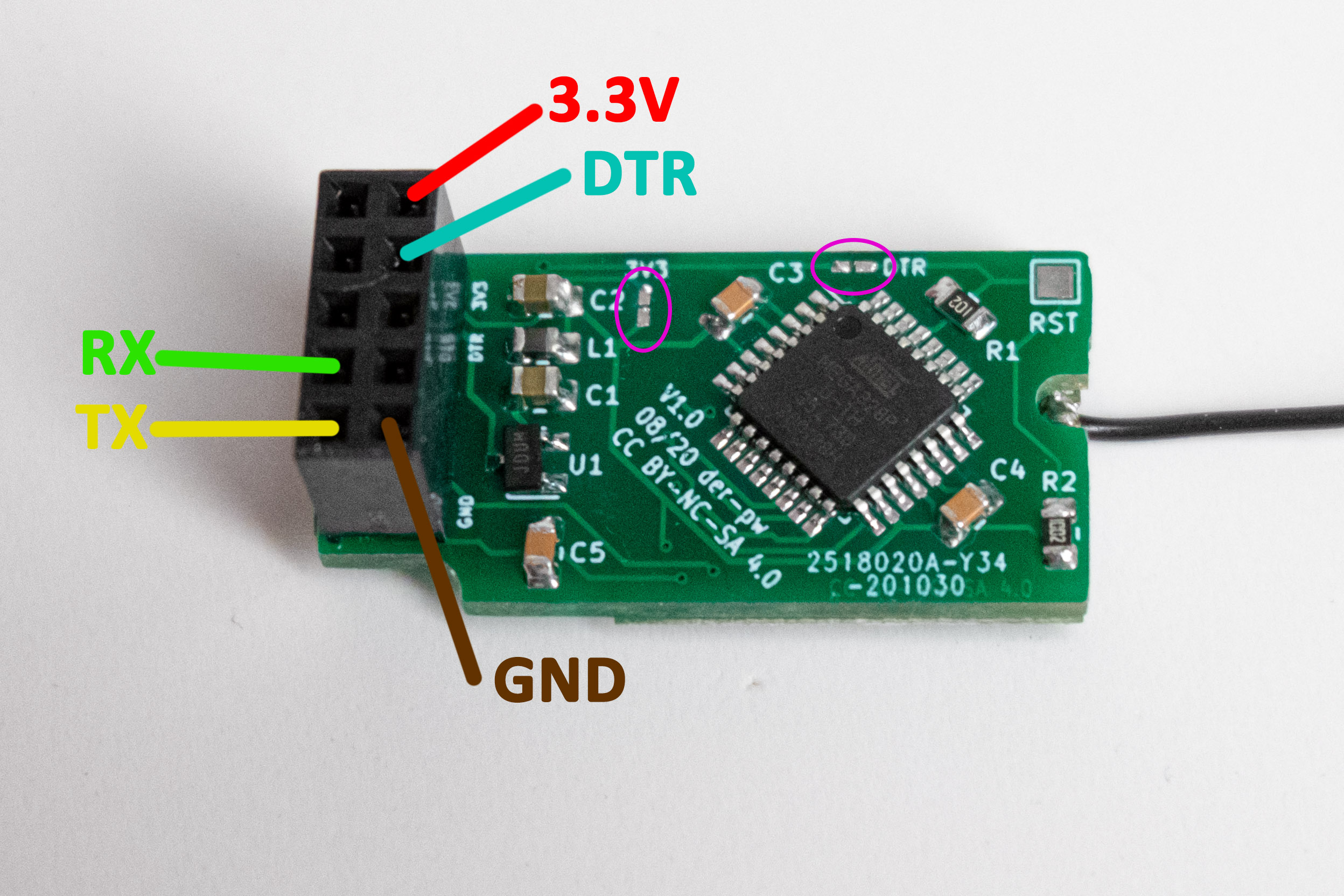

Im Prinzip kann der AskSinAnalyzerXS-RPi nach dem Zusammenbau mit einem Programmer (FTDI) verbunden und geflashed werden. Der 3V Jumper kann gebrückt werden, damit die Stromversorgung vom FTDI erfolgt. DTR kann ebenfalls gebrückt werden um Reset auszulösen. Der 0.1uF in der DTR Strecke ist nicht auf dem PCB vorhanden und sollte ins Verbindungskabel integriert werden. Alternativ kann auch Reset im richtigen Moment kurz gegen GND gebrückt werden.
Nach erfolgreichem Flashvorgang und ersten Ausgaben auf der serielen Konsole, müssen die Lötbrücken wieder entfernt werden, bevor die Platine auf den Raspberry Pi gesteckt wird.

Unterseite

Folgender Tipp ist möglicherweise hilfreich, bei Verwendung der seriellen Schnittstellen auf dem RPi.
https://homematic-forum.de/forum/viewtopic.php?f=76&t=56395&start=70#p569429

Creative Commons Lizenzvertrag
Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.
