README.md

LogDig

목적

웹 서비스상의 유저들의 행동, 이탈, 패턴을 파악하기 위해 웹상의 유저의 클릭, 페이지 이동 등을 로그로서 생성, 수집한다.

How to use

Deployment

  • git clone https://github.com/dongsam/logdig.git
  • cd logdig
  • config.py 수정을 통한 서비스 설정
    • [SERVICE_NAME, AWS KEY 등 ]
  • pip install -r requirements.txt
    • (Flask, Flask-RESTful, boto3 설치)
  • python setup_AWS.py
    • 결과로 나오는 http://{{service-name}}-{{eb_version_lable_suffix}}.elasticbeanstalk.com
    • 형태의 URL에 AWS EB 실행을 위해 몇분 기다린 후 접속하여, Success 문구를 통해 정상 작동 확인
    • 해당 URL을 clickTracker.js 파일 상단 serverUrl 변수에 아래와 같이 삽입
    • var serverUrl = 'http://test-service-1.elasticbeanstalk.com';

Web 서비스에 적용

  • Google analytics 형식으로 추적 대상 웹 페이지에 위 clickTracker.js 스크립트 삽입
    • <script src="your_path/clickTracker.js"></script>
    • 추후 Google Analytics 방식으로 변경 계획
  • POST 로 로그 전송

데이타가 쌓이는 형식

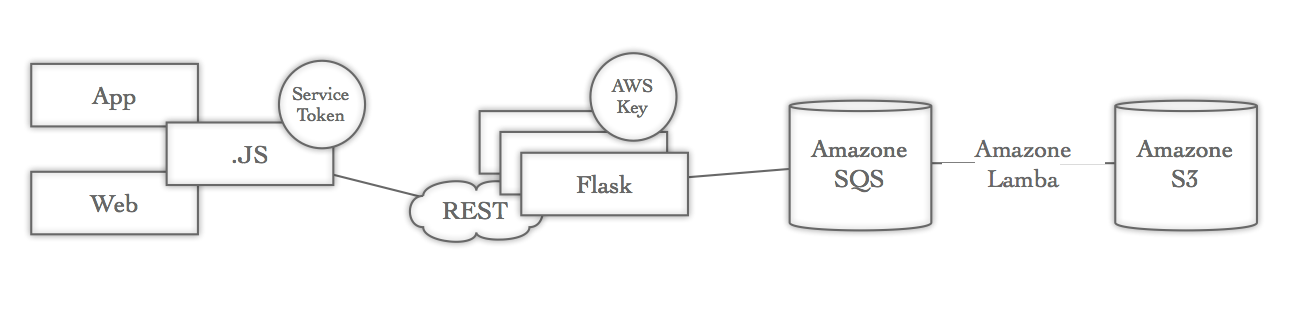

  • 로그 데이터 이동 경로 structure

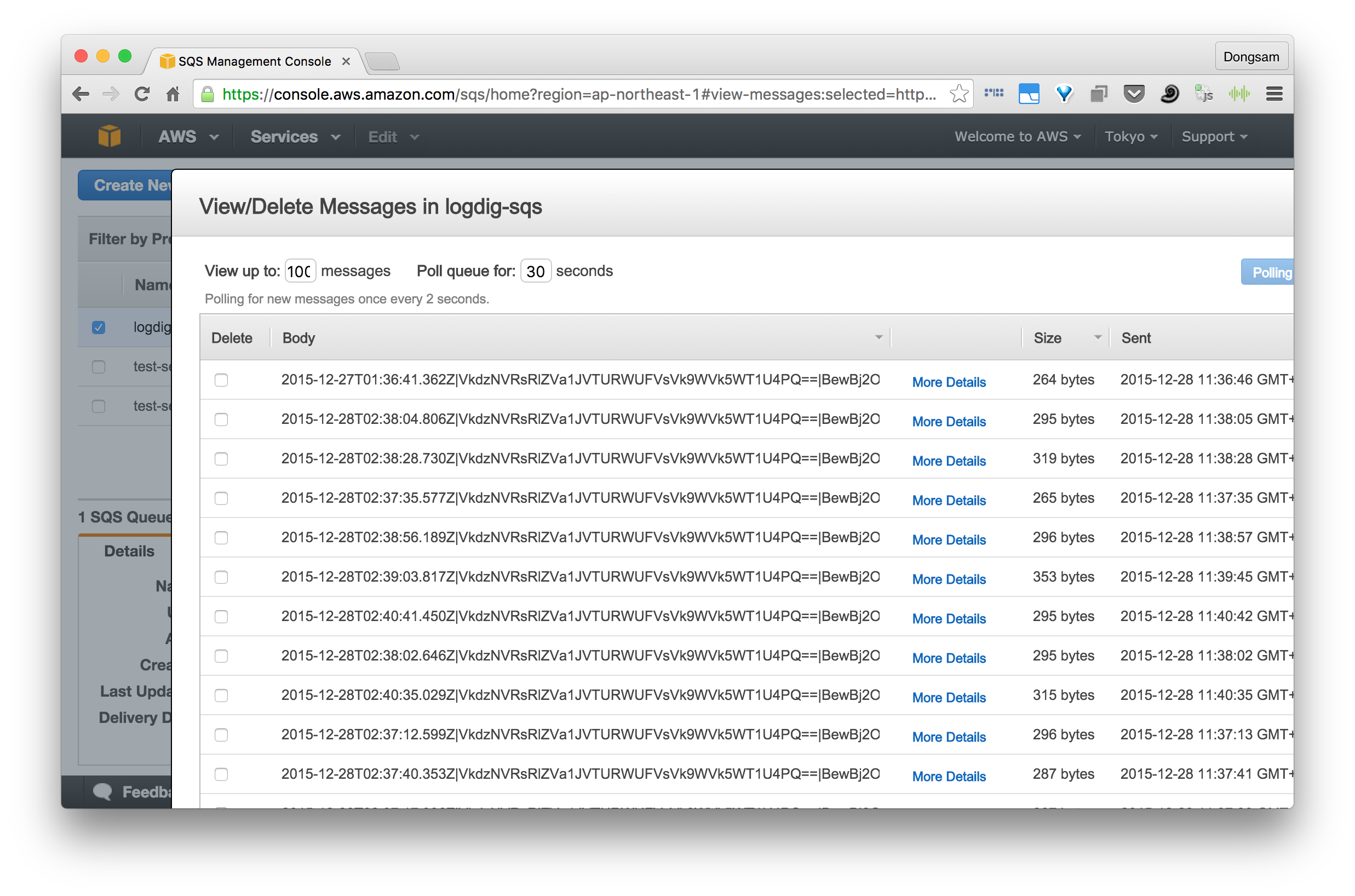

  • SQS에 로그가 쌓이는 화면 sqs

  • Lambda (SQS -> S3) 스케줄링 설정

    • 스케줄링, 이벤트에 의해 Lambda Function 호출 시, SQS 큐에 로그가 100개 이상 쌓여있다면 S3로 저장
    • Lambda 스케줄링, 이벤트 설정은 AWS API(boto3)를 통해 설정이 불가능, 따라서 AWS 웹에서 수동 설정 필요

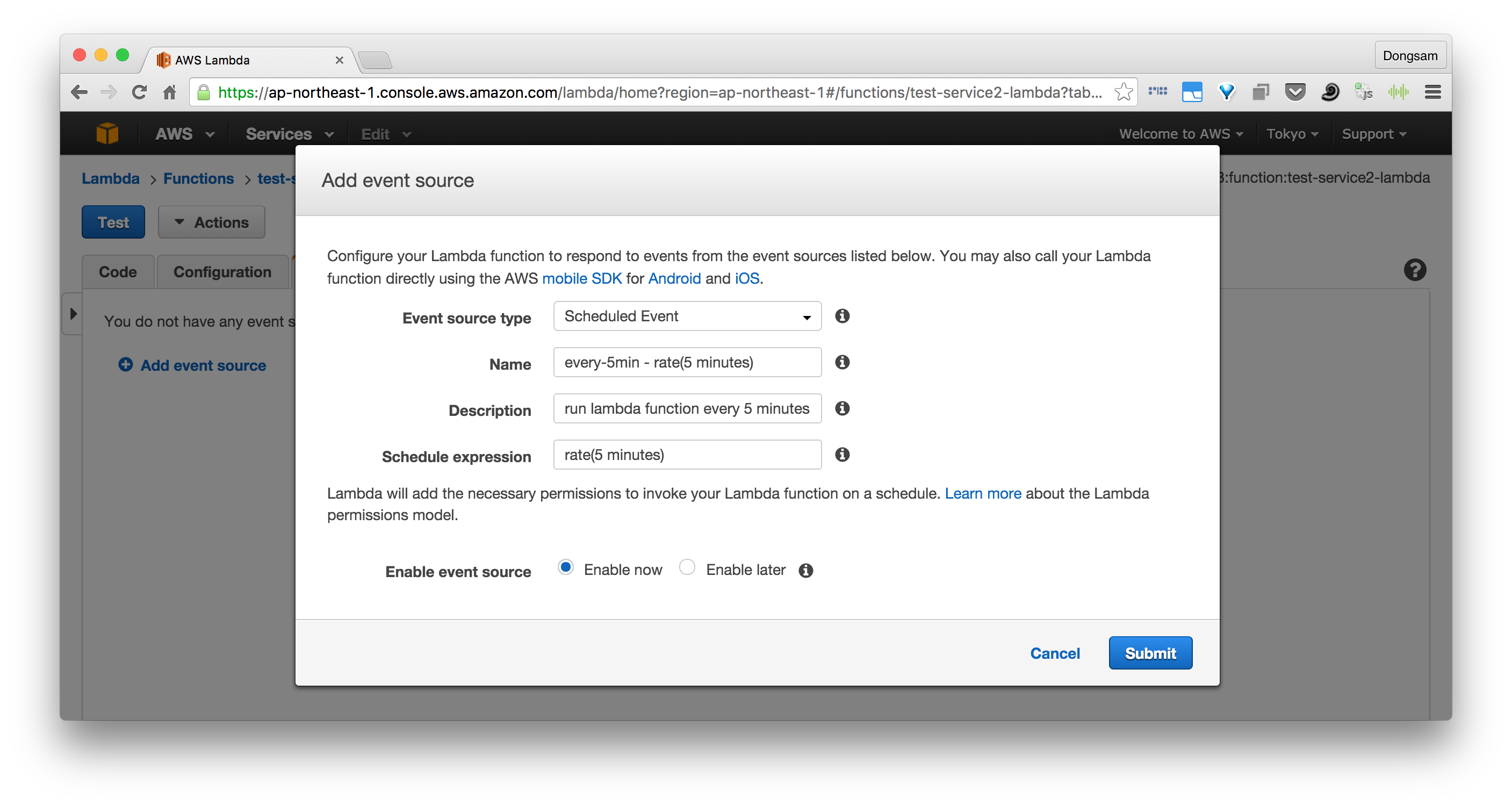

    • AWS Console -> Lambda -> 대상 Function 선택(SERVICE_NAME-lambda) -> Event Source 탭 선택 -> Add evnet Source
    • Event source type 을 Scheduled Event 로 설정하여 5분 주기 등 cron 처럼 설정 가능
    • 이 외에도 SNS, CloudWatch 등 원하는 이벤트 소스로 설정 가능 lambda_setting
  • S3에 로그가 저장되는 형식

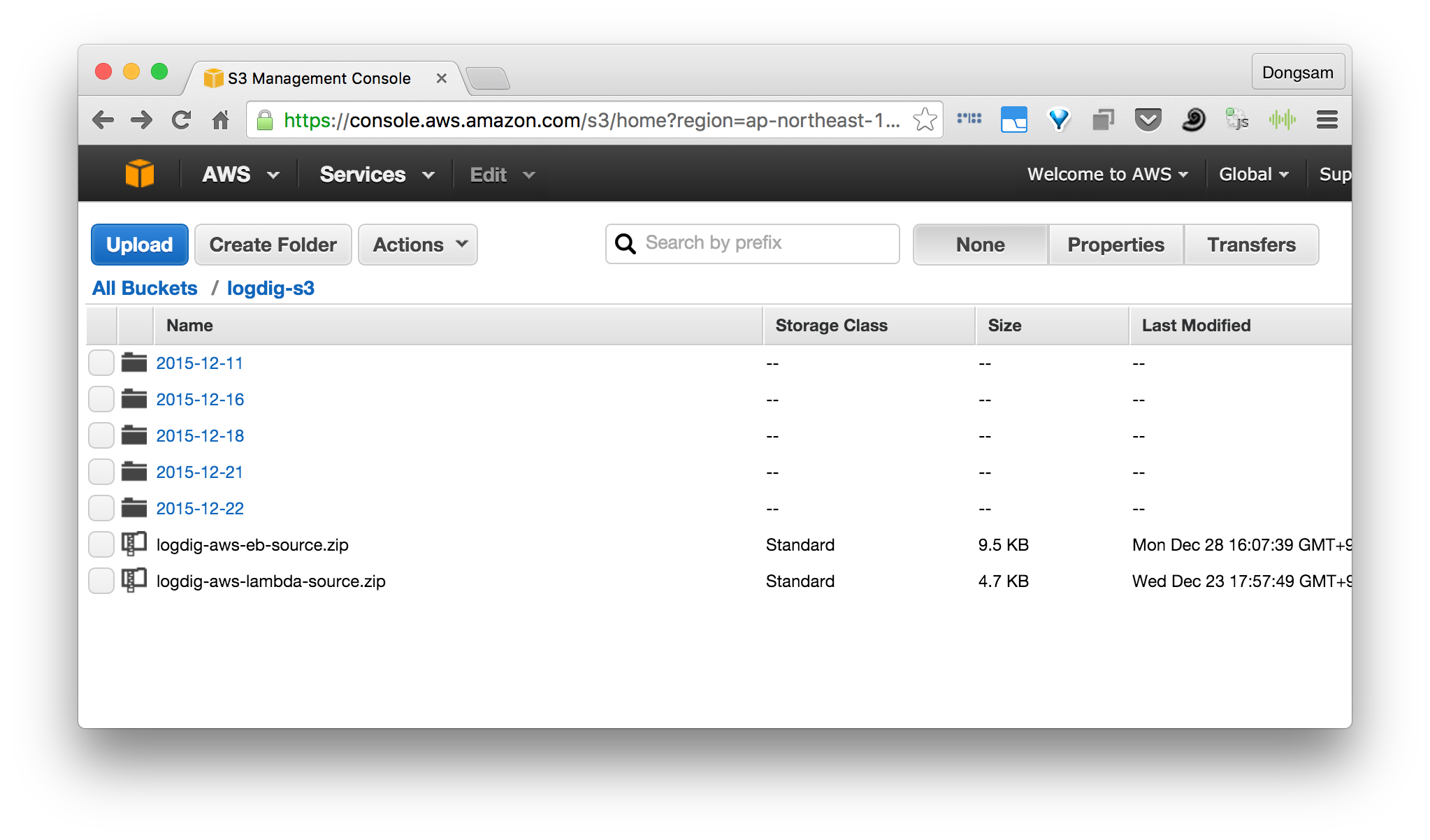

    • 일별로 디렉토리 생성 ex)2015-12-31 s3_date

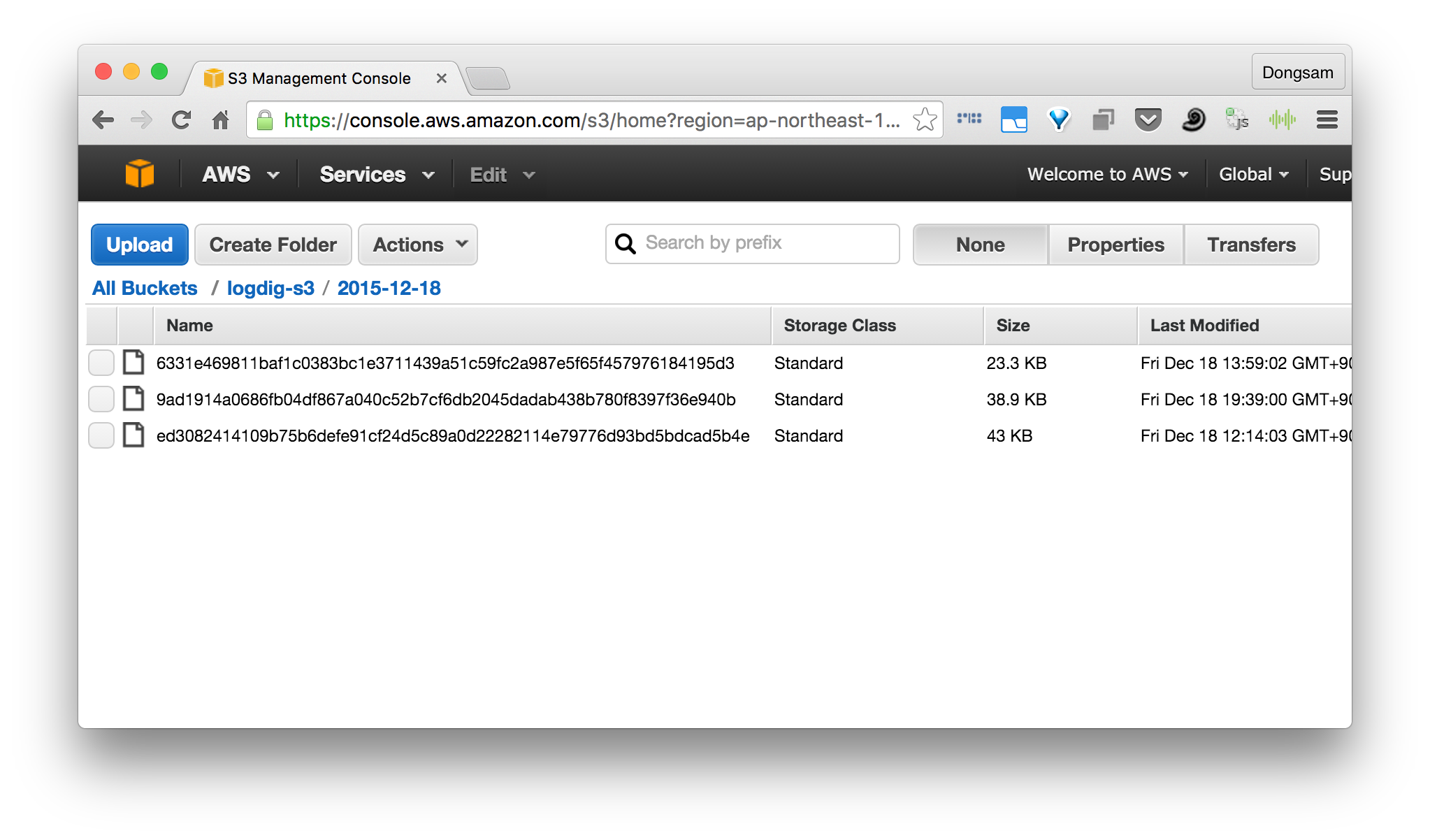

    • 일별 디렉토리 하위에 SHA-256 으로 해쉬된 이름으로 로그파일 저장 (로그 파일명 충돌방지) s3_log
  • Log 저장 형식

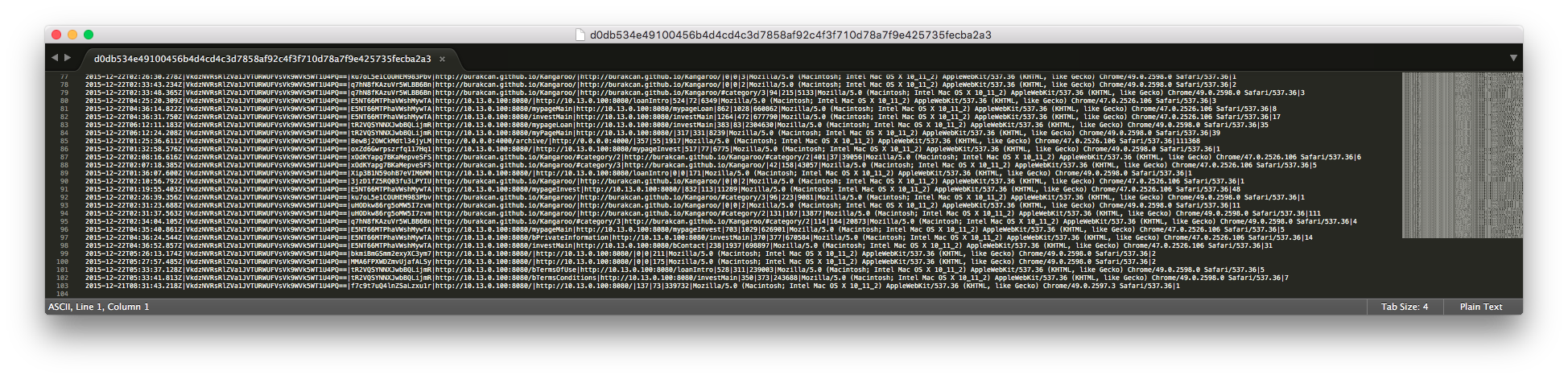

    • 각 라인에 한개의 로그씩 한 파일에 100개 이상이 로그 존재 log_file

분석방법

  • Spark 등에서 S3에 쌓여있는 로그를 읽어 분석 가능
  • Zeppelin 등을 통해 Dashboard 형태로 분석 및 시각화 가능

개발 및 배포 환경 및 기술스택

  • RESTful server

    • AWS Elastic Beanstalk
    • Python 3.4 or 2.7
    • Flask, Flask-RESTful, boto3
  • Log queue

    • AWS SQS
    • AWS Lambda
      • Python 2.7
  • Log storage - AWS S3

구조

Client log sender

  • 클릭좌표를 통한 Heat Map 구성 혹은 버튼, 링크만 추적
  • 추후 마우스 이동 기록도 염두

ClickTracker.js

clickTracker

init local stroage
  • user key 초기화 ( 20자리 랜덤 영문 대소문자, 숫자 )
  • load_count 0으로 초기화
  • 위 값 local storage에 저장
click event listener
  • a, span, button 태그에 대해
  • href, reactid, data-reactid 속성이 있으며 클릭 이벤트 발생시 make log 호출
make log
  • click handle event 호출하여 클릭 정보 획득
  • load_count 값 1 증가
  • 기타 로그 값들로 json 구성하여 LocalStorage 에 저장 ( html5, IE8 이상 )
click handle event
  • 마우스 클릭 이벤트에 대해 클릭 x, y 좌표 등 반환
url change listenr
  • DOMSubtreeModified 이벤트를 통해 비동기로 페이지가 새로 렌더링, 변경된것을 체크
  • 위 이벤트 발생 상황에서 url 값 변경 또한 감지시 send log 호출
send log
  • 페이지 새로 랜더링, 혹은 페이지 이동 후 LocalStorage 에 저장된 Log를 불러옴
  • POST 로 RESTful Flask 서버에 불러온 로그 전송

Log Data

Name Description example
timestamp 로그 생성 시간(UT) 2015-12-22T06:19:03.366Z
token 서비스 토큰 VkdzNVRsRlZVa1JVTURWUFVsVk9WVk5WT1U4PQ
user_key 유저 구분 세션 키 tR2VQSYNNXJwbBQLijmR
current_page 링크를 클릭한 페이지 http://site.com/index.html
link 클릭하여 이동된 링크 http://site.com/page.html
x 마우스 클릭 x 좌표 110
y 마우스 클릭 y 좌표 400
spent_milli_sec 사이트 방문 후 소요 시간 (밀리초) 1120
user_agent Browser User Agent Mozilla/5.0 (Macintosh...
load_count 사이트에서 링크 이동 횟수 2

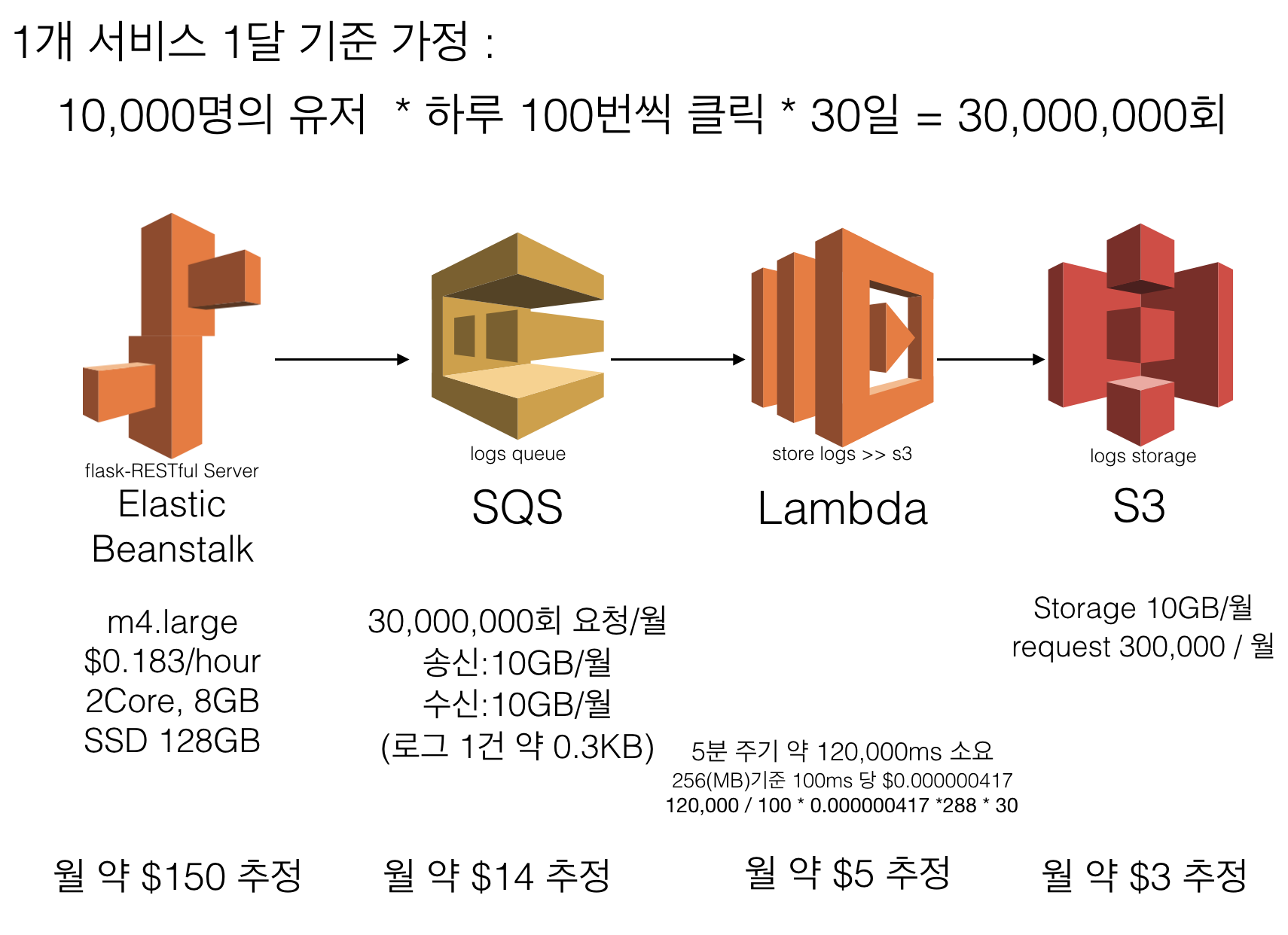

추정 AWS 과금

aws_pricing

To do

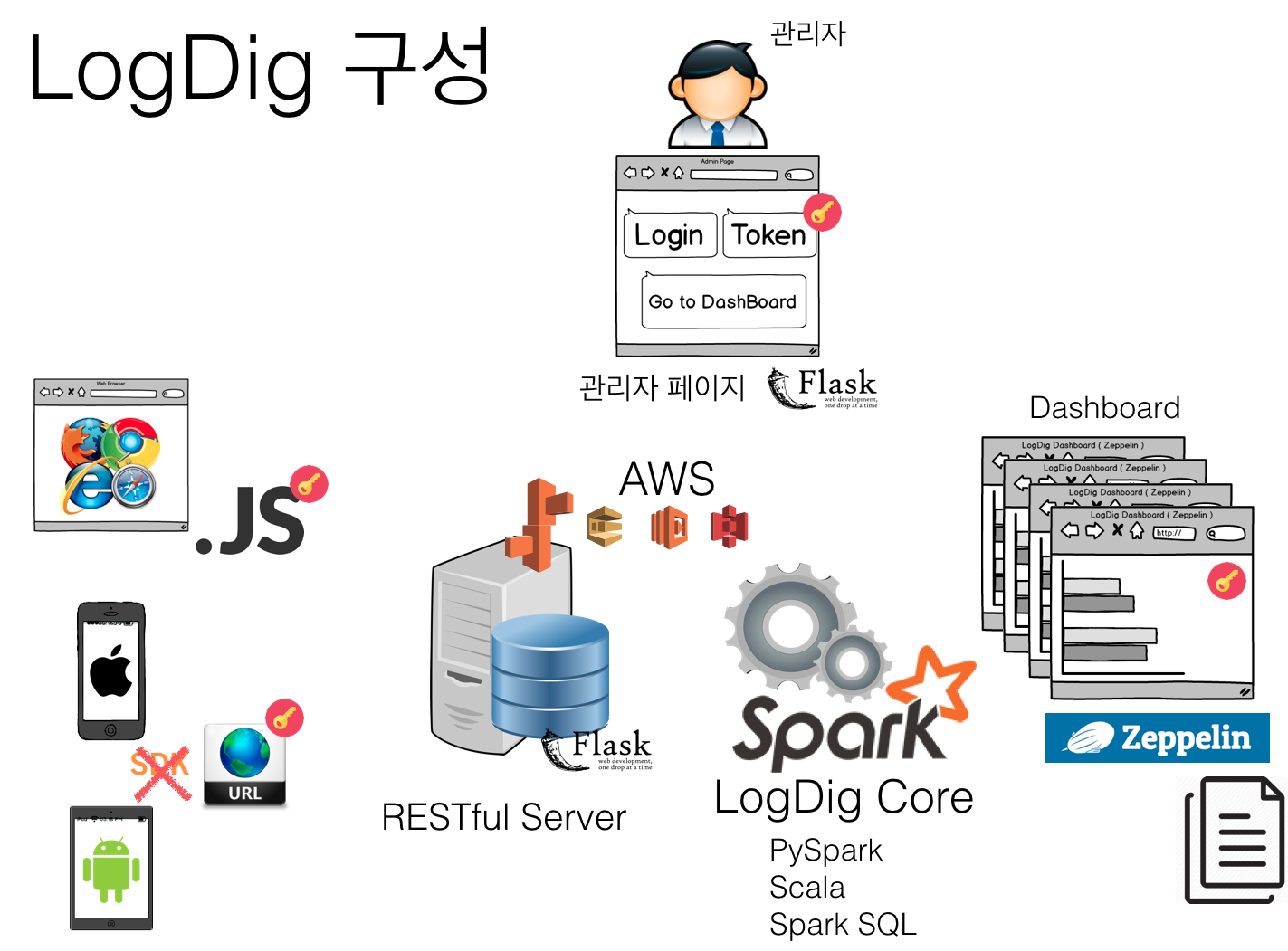

추후 구성 계획

logdig_future

LogDig Core ( Spark )

  • 토큰(서비스), 알고리즘, 분석 별 Zeppelin Note 생성
  • Zeppelin Note 별 스케줄 설정에 따라 주기적 실행, 분석, 결과데이터 생성

분석 알고리즘

  • Heat Map 집중 진행
  • 그 후에는 A/B Test 고려

Analysis Language

  • Python, Scala, Spark SQL

Dashboard

유사 서비스, 참고 자료
