26 | 备库为什么会延迟好几个小时? #37

Open
git-zjx opened this issue Sep 19, 2019 · 0 comments

Comments

@git-zjx
Copy link
Owner

commented Sep 19, 2019

不论是偶发性的查询压力,还是备份,对备库延迟的影响一般是分钟级的,而且在备库恢复正常以后都能够追上来。但是,如果备库执行日志的速度持续低于主库生成日志的速度,那这个延迟就有可能成了小时级别。而且对于一个压力持续比较高的主库来说,备库很可能永远都追不上主库的节奏。
1a85a3bac30a32438bfd8862e5a34eef
谈到主备的并行复制能力,我们要关注的是图中黑色的两个箭头。一个箭头代表了客户端写入主库,另一箭头代表的是备库上 sql_thread 执行中转日志(relay log)
在主库上,影响并发度的原因就是各种锁了。由于 InnoDB 引擎支持行锁,除了所有并发事务都在更新同一行(热点行)这种极端场景外,它对业务并发度的支持还是很友好的
而日志在备库上的执行,就是图中备库上 sql_thread 更新数据 (DATA) 的逻辑。如果是用单线程的话,就会导致备库应用日志不够快,造成主备延迟。

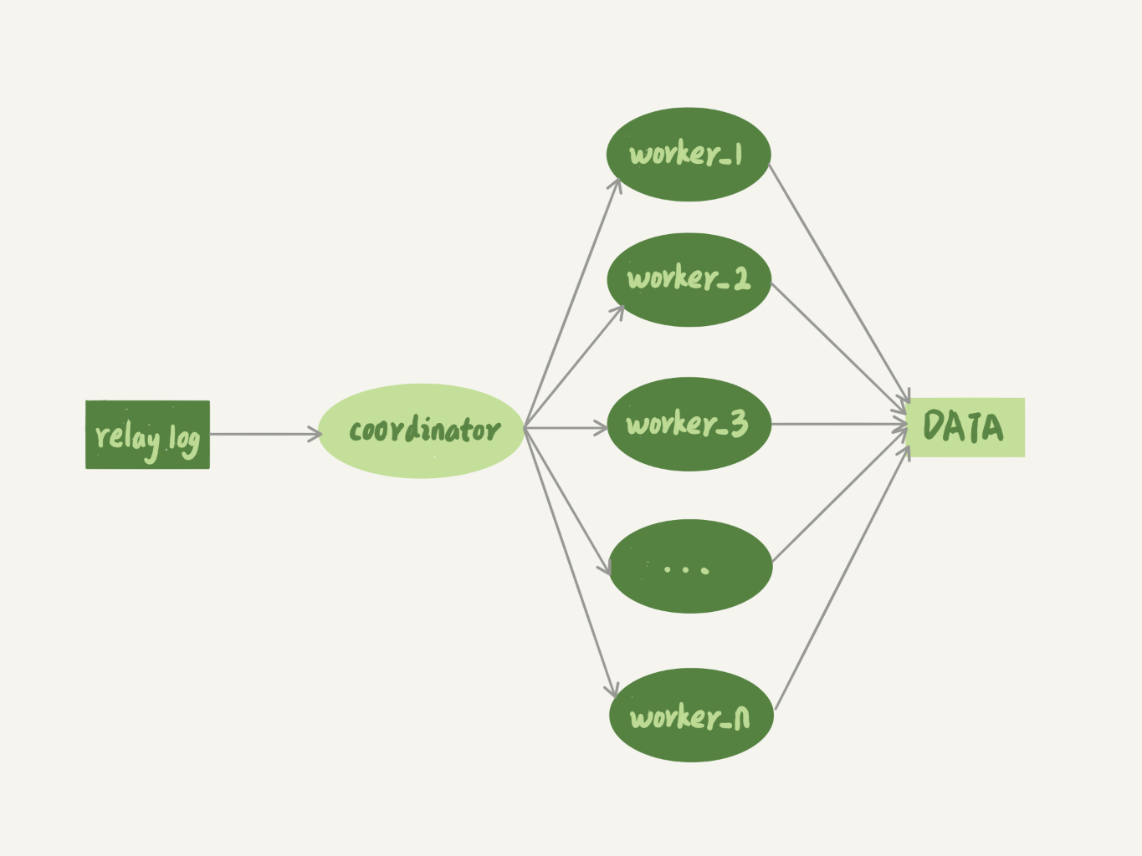

在官方的 5.6 版本之前,MySQL 只支持单线程复制,由此在主库并发高、TPS 高时就会出现严重的主备延迟问题。而所有的多线程复制机制,都是要把 sql_thread 拆成多个线程,也就是都符合下面的这个模型
bcf75aa3b0f496699fd7885426bc6245
coordinator 就是原来的 sql_thread, 不过现在它不再直接更新数据了,只负责读取中转日志和分发事务。真正更新日志的,变成了 worker 线程。而 work 线程的个数,就是由参数 slave_parallel_workers 决定的

事务分发会遇到两个问题:

  1. 事务能不能按照轮询的方式分发给各个 worker,也就是第一个事务分给 worker_1,第二个事务发给 worker_2 呢?
    不行,因为,事务被分发给 worker 以后,不同的 worker 就独立执行了。但是,由于 CPU 的调度策略,很可能第二个事务最终比第一个事务先执行。而如果这时候刚好这两个事务更新的是同一行,也就意味着,同一行上的两个事务,在主库和备库上的执行顺序相反,会导致主备不一致的问题
  2. 同一个事务的多个更新语句,能不能分给不同的 worker 来执行呢?
    不行,例如,一个事务更新了表 t1 和表 t2 中的各一行,如果这两条更新语句被分到不同 worker 的话,虽然最终的结果是主备一致的,但如果表 t1 执行完成的瞬间,备库上有一个查询,就会看到这个事务“更新了一半的结果”,破坏了事务逻辑的隔离性

所以,coordinator 在分发的时候,需要满足以下这两个基本要求:

  1. 不能造成更新覆盖。这就要求更新同一行的两个事务,必须被分发到同一个 worker 中。
  2. 同一个事务不能被拆开,必须放到同一个 worker 中。

丁奇在 MySQL 5.5 版本的使用的并行复制策略

官方 MySQL 5.5 版本是不支持并行复制的,但是丁奇为了解决主备延迟问题,先后写了两个版本的并行策略

  1. 按表分发策略

按表分发事务的基本思路是,如果两个事务更新不同的表,它们就可以并行。如果有跨表的事务,还是要把两张表放在一起考虑。
8b6976fedd6e644022d4026581fb8d76
可以看到,每个 worker 线程对应一个 hash 表,用于保存当前正在这个 worker 的“执行队列”里的事务所涉及的表。hash 表的 key 是“库名. 表名”,value 是一个数字,表示队列中有多少个事务修改这个表。
在有事务分配给 worker 时,事务里面涉及的表会被加到对应的 hash 表中。worker 执行完成后,这个表会被从 hash 表中去掉。
现在我们用事务 T 的分配流程,来看一下分配规则:

Ⅰ. 由于事务 T 中涉及修改表 t1,而 worker_1 队列中有事务在修改表 t1,事务 T 和队列中的某个事务要修改同一个表的数据,这种情况我们说事务 T 和 worker_1 是冲突的。
Ⅱ. 按照这个逻辑,顺序判断事务 T 和每个 worker 队列的冲突关系,会发现事务 T 跟 worker_2 也冲突。
Ⅲ. 事务 T 跟多于一个 worker 冲突,coordinator 线程就进入等待。
Ⅳ. 每个 worker 继续执行,同时修改 hash_table。假设 hash_table_2 里面涉及到修改表 t3 的事务先执行完成,就会从 hash_table_2 中把 db1.t3 这一项去掉。
Ⅴ. 这样 coordinator 会发现跟事务 T 冲突的 worker 只有 worker_1 了,因此就把它分配给 worker_1。
Ⅵ. coordinator 继续读下一个中转日志,继续分配事务。
也就是说,每个事务在分发的时候,跟所有 worker 的冲突关系包括以下三种情况:

Ⅰ. 如果跟所有 worker 都不冲突,coordinator 线程就会把这个事务分配给最空闲的 woker;
Ⅱ. 如果跟多于一个 worker 冲突,coordinator 线程就进入等待状态,直到和这个事务存在冲突关系的 worker 只剩下 1 个;
Ⅲ. 如果只跟一个 worker 冲突,coordinator 线程就会把这个事务分配给这个存在冲突关系的 worker。
这个按表分发的方案,在多个表负载均匀的场景里应用效果很好。但是,如果碰到热点表,比如所有的更新事务都会涉及到某一个表的时候,所有事务都会被分配到同一个 worker 中,就变成单线程复制了

  1. 按行分发策略

要解决热点表的并行复制问题,就需要一个按行并行复制的方案。按行复制的核心思路是:如果两个事务没有更新相同的行,它们在备库上可以并行执行。显然,这个模式要求 binlog 格式必须是 row。
按行复制和按表复制的数据结构差不多,也是为每个 worker,分配一个 hash 表。只是要实现按行分发,这时候的 key,就必须是“库名 + 表名 + 唯一键的值”,但是,这个“唯一键”只有主键 id 还是不够的,如果表中还存在唯一索引,还需要考虑唯一索引的键值

CREATE TABLE `t1` (
  `id` int(11) NOT NULL,
  `a` int(11) DEFAULT NULL,
  `b` int(11) DEFAULT NULL,
  PRIMARY KEY (`id`),
  UNIQUE KEY `a` (`a`)
) ENGINE=InnoDB;

insert into t1 values(1,1,1),(2,2,2),(3,3,3),(4,4,4),(5,5,5);

f19916e27b8ff28e87ed3ad9f5473378
可以看到,这两个事务要更新的行的主键值不同,但是如果它们被分到不同的 worker,就有可能 session B 的语句先执行。这时候 id=1 的行的 a 的值还是 1,就会报唯一键冲突。所以当前 key 应该是“库名 + 表名 + 索引 a 的名字 +a 的值”。
比如,在上面这个例子中,我要在表 t1 上执行 update t1 set a=1 where id=2 语句,在 binlog 里面记录了整行的数据修改前各个字段的值,和修改后各个字段的值。
因此,coordinator 在解析这个语句的 binlog 的时候,这个事务的 hash 表就有三个项:

Ⅰ. key=hash_func(db1+t1+“PRIMARY”+2), value=2; 这里 value=2 是因为修改前后的行 id 值不变,出现了两次。
Ⅱ. key=hash_func(db1+t1+“a”+2), value=1,表示会影响到这个表 a=2 的行。
Ⅲ. key=hash_func(db1+t1+“a”+1), value=1,表示会影响到这个表 a=1 的行。
相比于按表并行分发策略,按行并行策略在决定线程分发的时候,需要消耗更多的计算资源

  1. 两个方案的约束条件

Ⅰ. 要能够从 binlog 里面解析出表名、主键值和唯一索引的值。也就是说,主库的 binlog 格式必须是 row;
Ⅱ. 表必须有主键;
Ⅲ. 不能有外键。表上如果有外键,级联更新的行不会记录在 binlog 中,这样冲突检测就不准确。

  1. 按行分发的问题及退化过程

主要问题,发生于处理大事务时:
Ⅰ. 耗费内存。比如一个语句要删除 100 万行数据,这时候 hash 表就要记录 100 万个项。
Ⅱ. 耗费 CPU。解析 binlog,然后计算 hash 值,对于大事务,这个成本还是很高的。
所以实现这个策略的时候会设置一个阈值,单个事务如果超过设置的行数阈值(比如,如果单个事务更新的行数超过 10 万行),就暂时退化为单线程模式,退化过程的逻辑大概是这样的:
Ⅰ. coordinator 暂时先 hold 住这个事务;
Ⅱ. 等待所有 worker 都执行完成,变成空队列;
Ⅲ. coordinator 直接执行这个事务;
Ⅳ. 恢复并行模式。

MySQL 5.6 版本的并行复制策略

官方 MySQL5.6 版本,支持了并行复制,只是支持的粒度是按库并行,用于决定分发策略的 hash 表里,key 就是数据库名

这个策略的并行效果,取决于压力模型。如果在主库上有多个 DB,并且各个 DB 的压力均衡,使用这个策略的效果会很好。

相比于按表和按行分发,这个策略有两个优势:

  1. 构造 hash 值的时候很快,只需要库名;而且一个实例上 DB 数也不会很多,不会出现需要构造 100 万个项这种情况。
  2. 不要求 binlog 的格式。因为 statement 格式的 binlog 也可以很容易拿到库名。

MariaDB 的并行复制策略

MariaDB 的并行复制策略利用了 redo log 组提交 (group commit) 优化特性:

  1. 能够在同一组里提交的事务,一定不会修改同一行;
  2. 主库上可以并行执行的事务,备库上也一定是可以并行执行的。

处理过程:

  1. 在一组里面一起提交的事务,有一个相同的 commit_id,下一组就是 commit_id+1;
  2. commit_id 直接写到 binlog 里面;
  3. 传到备库应用的时候,相同 commit_id 的事务分发到多个 worker 执行;
  4. 这一组全部执行完成后,coordinator 再去取下一批。

MariaDB 的这个策略,目标是“模拟主库的并行模式”,但它并没有实现“真正的模拟主库并发度”这个目标,因为在主库上,一组事务在 commit 的时候,下一组事务是同时处于“执行中”状态的。

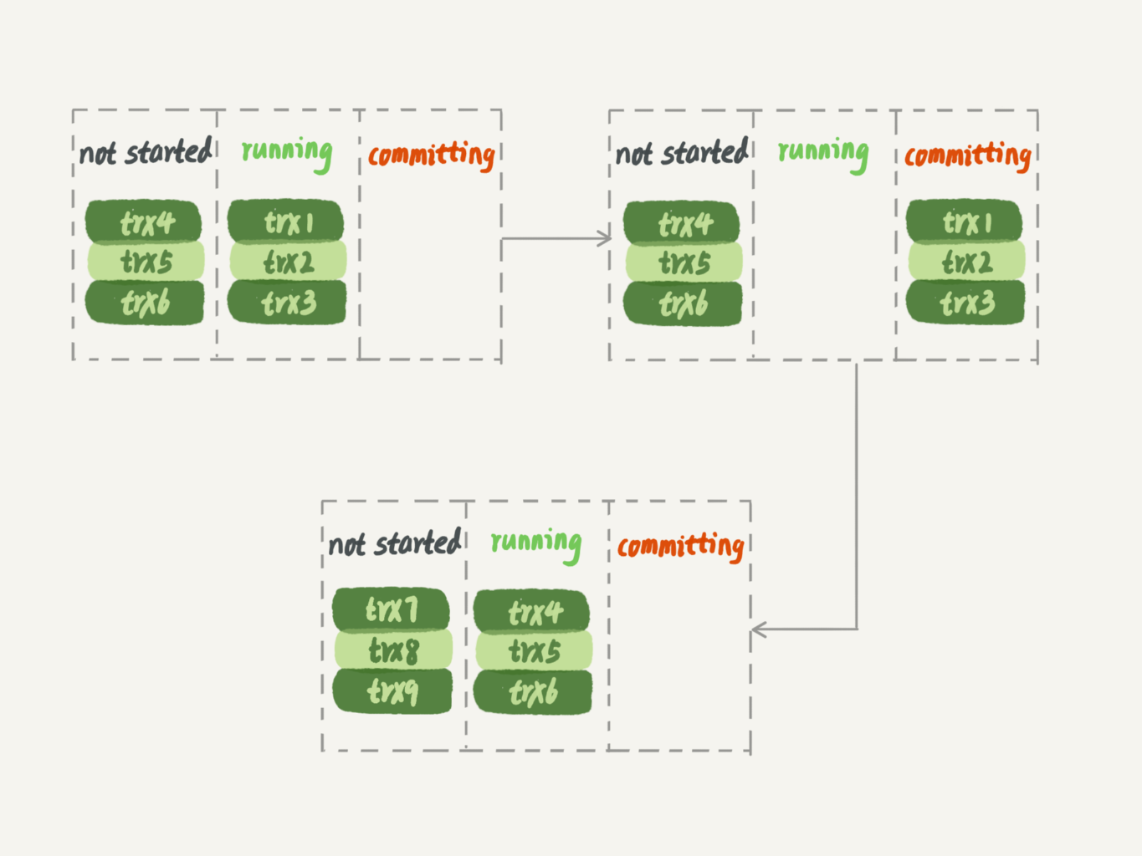

如图所示,假设了三组事务在主库的执行情况,你可以看到在 trx1、trx2 和 trx3 提交的时候,trx4、trx5 和 trx6 是在执行的。这样,在第一组事务提交完成的时候,下一组事务很快就会进入 commit 状态。
8fec5fb48d6095aecc80016826efbfc3

而按照 MariaDB 的并行复制策略,备库上的执行效果如图所示:
8ac3799c1ff2f9833619a1624ca3e622

可以看到,在备库上执行的时候,要等第一组事务完全执行完成后,第二组事务才能开始执行,这样系统的吞吐量就不够。另外,这个方案很容易被大事务拖后腿,需要等待大事务执行完成之后,下一组才会继续执行

MySQL 5.7 的并行复制策略
在 MariaDB 并行复制实现之后,官方的 MySQL5.7 版本也提供了类似的功能,由参数 slave-parallel-type 来控制并行复制策略:

  1. 配置为 DATABASE,表示使用 MySQL 5.6 版本的按库并行策略;
  2. 配置为 LOGICAL_CLOCK,表示的就是类似 MariaDB 的策略。不过,MySQL 5.7 这个策略,针对并行度做了优化。
    你可以先考虑这样一个问题:同时处于“执行状态”的所有事务,是不是可以并行?
    答案是,不能。因为,这里面可能有由于锁冲突而处于锁等待状态的事务。如果这些事务在备库上被分配到不同的 worker,就会出现备库跟主库不一致的情况
    MariaDB 策略的核心,是“所有处于 commit”状态的事务可以并行。事务处于 commit 状态,表示已经通过了锁冲突的检验了
    所以,也就是说通过锁冲突检验的事务是可以并行的。

5ae7d074c34bc5bd55c82781de670c28 (1)

而通过两阶段提交细化过程可以知道,只要能够到达 redo log prepare 阶段,就表示事务已经通过锁冲突的检验了。

因此,MySQL 5.7 并行复制策略的思想是:

  1. 同时处于 prepare 状态的事务,在备库执行时是可以并行的;
  2. 处于 prepare 状态的事务,与处于 commit 状态的事务之间,在备库执行时也是可以并行的。

binlog 的组提交的时候,有两个参数:

  1. binlog_group_commit_sync_delay 参数,表示延迟多少微秒后才调用 fsync;
  2. binlog_group_commit_sync_no_delay_count 参数,表示累积多少次以后才调用 fsync。

这两个参数是用于故意拉长 binlog 从 write 到 fsync 的时间,以此减少 binlog 的写盘次数。在 MySQL 5.7 的并行复制策略里,它们可以用来制造更多的“同时处于 prepare 阶段的事务”。这样就增加了备库复制的并行度。

也就是说,这两个参数,既可以“故意”让主库提交得慢些,又可以让备库执行得快些。在 MySQL 5.7 处理备库延迟的时候,可以考虑调整这两个参数值,来达到提升备库复制并发度的目的。

MySQL 5.7.22 的并行复制策略

在 MySQL 5.7.22 版本里,MySQL 增加了一个新的并行复制策略,基于 WRITESET 的并行复制。
相应地,新增了一个参数 binlog-transaction-dependency-tracking,用来控制是否启用这个新策略。这个参数的可选值有以下三种:

  1. COMMIT_ORDER,表示的就是前面介绍的,根据同时进入 prepare 和 commit 来判断是否可以并行的策略。
  2. WRITESET,表示的是对于事务涉及更新的每一行,计算出这一行的 hash 值,组成集合 writeset。如果两个事务没有操作相同的行,也就是说它们的 writeset 没有交集,就可以并行。
  3. WRITESET_SESSION,是在 WRITESET 的基础上多了一个约束,即在主库上同一个线程先后执行的两个事务,在备库执行的时候,要保证相同的先后顺序。

当然为了唯一标识,这个 hash 值是通过“库名 + 表名 + 索引名 + 值”计算出来的。如果一个表上除了有主键索引外,还有其他唯一索引,那么对于每个唯一索引,insert 语句对应的 writeset 就要多增加一个 hash 值。

这跟我们前面介绍的按行分发的策略是差不多的。不过,MySQL 官方的这个实现还是有很大的优势(毕竟是官方实现):

  1. writeset 是在主库生成后直接写入到 binlog 里面的,这样在备库执行的时候,不需要解析 binlog 内容(event 里的行数据),节省了很多计算量;
  2. 不需要把整个事务的 binlog 都扫一遍才能决定分发到哪个 worker,更省内存;
  3. 由于备库的分发策略不依赖于 binlog 内容,所以 binlog 是 statement 格式也是可以的。

因此,MySQL 5.7.22 的并行复制策略在通用性上还是有保证的。

当然,对于“表上没主键”和“外键约束”的场景,WRITESET 策略也是没法并行的,也会暂时退化为单线程模型。
