超小型マイコンATTINY85とフルカラーLED、WS2812Bが一体化。小型のフルカラーLEDコントローラーとしても使えます。 また、USB-microケーブルで各モジュールを連結可能にしました。電源だけでなく、信号も接続できるので、 接続されたモジュールを連結動作させることが可能です。 WS2812BのDOUTもピンに出してます。したがって、WS2812BのLEDテープを簡単に接続できます。
別売りの専用書き込み機を使用することで、ファームウエアは自由に書き換え可能です。 複数のモジュールを連結させれば、複雑な動作も簡単に実現できます。

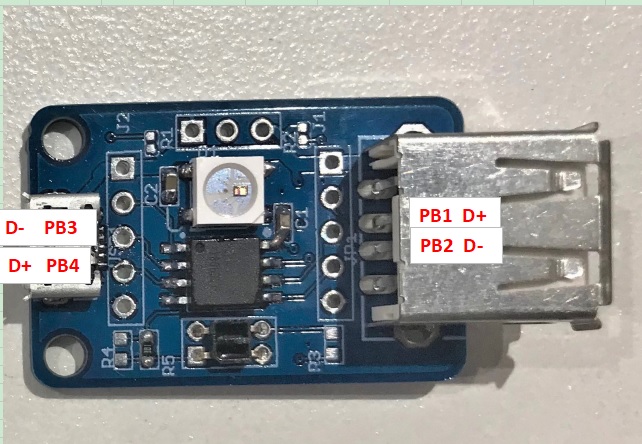

USBコネクタに対しては以下のように信号がアサインされています。 例えば、PB1をHIGHにドライブすると、接続されている左隣の基板のPB3がHIGHになります。 PB4をHIGHにドライブすると、接続されている右隣りの基板のPB2がHIGHになります。 PB4はフォトリフレクタ出力にアサインされていますので、フォトリフレクタを使用する場合は、 注意してください。

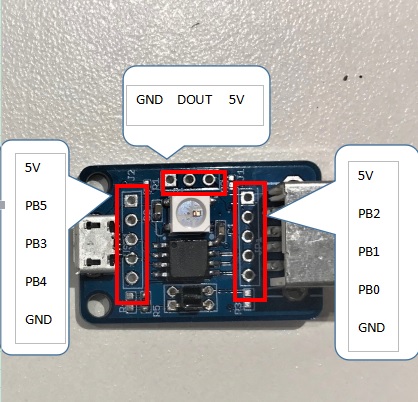

ATTINYのピンは全てスルーホールの出力しています。

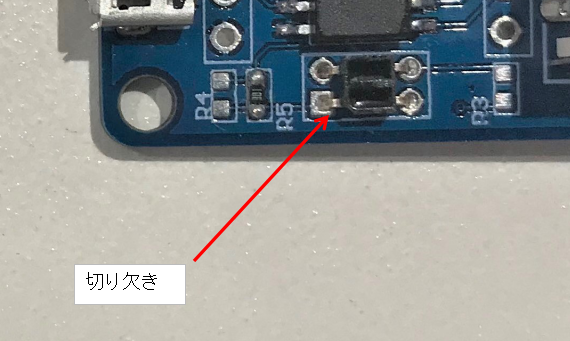

切り欠きの位置は左下
フォトリフレクターを実装した場合、センサー出力はPB4に接続されます。 なお、センサーは赤外線受光でLレベル、受光していないときはHi-Zになります。 したがって、フォトリフレクターを使用する場合、内蔵プルアップをONにしてください。
電気的特性
絶対最大定格
電源電圧 6V
IO電圧 -0.5～VCC+0.5V
最大電流 2A （連結させて使う場合、全モジュールの電流量が2A以内でお願いします。
