PCF8814

LCD PCF8814 library for arduino

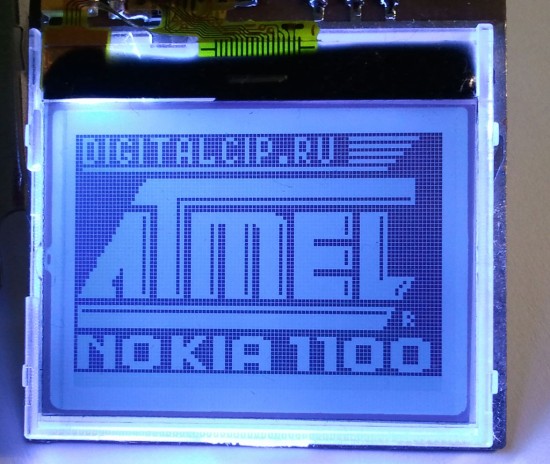

alt text

###Init();###

Инициализация контроллера PCF8814, очистка экрана.

###Clear();###

Очистка экрана. Очищает экран (и видеобуфер) и устанавливает текущие координаты в нулевые координаты (левый верхний угол).

###Mirror(x, y);###

Зеркалирование LCD-экрана по оси x и y соответственно.

- ON: Отразить
- OFF: Не отражать.

По оси Y переворачивает изображение сразу, а по Х только для последующей записи.

###Contrast(c);###

Устанавливает онтрасиность LCD-экрана.

с: контрастность в пределах значений от 0 до 31.

###SendByte(mode,c);###

Отправляет байт в контроллер PCF8814. Если передаются данные, то они также сохраняются в видеобуфере.

mode:
- CMD_LCD_MODE — передается команда контроллеру
- DATA_LCD_MODE — передаются данные
с: передаваемый байт

###Putc(c);###

Выводит знак с кодом C в текущее место

###Print(message);###

Выводит строку символов из оперативной памяти, начиная с текущего знакоместа.

###PrintF(message);###

Выводит строку символов из программной памяти, начиная с текущего знакоместа.

###GotoXY(x,y);###

Устанавливает текущие координаты. Отсчет идет в знакоместах 5x8.

x: 0..15 — координата по оси X
y: 0..7 — координата по оси Y

###Inverse(mode);###

Устанавливает режим инверсии для всего экрана.

mode:
- INV_MODE_ON — инверсия включена
- INV_MODE_OFF — инверсия выключена

###Pixel (x,y,pixel_mode);###

Выводит пиксель в указанные координаты.

x: 0..95 — координата по оси X
y: 0..64 — координата по оси Y

Отсчет ведется от верхнего левого угла.

pixel_mode:
- PIXEL_ON — пиксель устанавливается
- PIXEL_OFF — пиксель сбрасывается (стирается)
- PIXEL_INV — пиксель инвертируется

###Line (x1,y1,x2,y2,pixel_mode);###

Рисует линию. Линия рисуется из точки с координатами x1, y1 в точку с координатами x2,y2.

x1, x2: 0..95
y1,y2: 0..64
pixel_mode: такой же как и в функции Pixel.

###Circle(x,y,radius,fill,pixel_mode);###

Рисует закрашенную или нет окружность с координатами центра x, y и радиусом radius.

x: 0..95
y: 0..64
fill:
- FILL_ON — заливка выполняется
- FILL_OFF — заливка не выполняется
pixel_mode: такой же как и в функции nlcd_Pixel.

###Rect (x1,y1,x2,y2,fill,pixel_mode);###

Рисует прямоугольник. Пары значений x1, y1 и x2, y2 задают координаты противоположных углов по диагонали. Прямоугольник может иметь заливку.

x1, x2: 0..95
y1, y2: 0..64
fill: такой же как и в функции nlcd_Circle
pixel_mode: такой же как и в функцииPixel.

>Original<
