在 LORIOT 创建你的 LoRa 网络

[sundway]

如果没有这样做，请先阅读建立创建你自己的私有 LoRa 网络。

现在你已经建立了网关，数据可以到达互联网，是时候安装 LORIOT 软件了，它可以发送 LoRa 数据包。

注意在 Kerlink IoT 站：通常，Kerlink IoT 站预先配置了数据包转发器（运行 ps | grep pkt 以查看是否正在运行）。如果是这种情况，请通过从 /etc/init.d 中删除该条目来确保数据包转发器在启动时不启动。

安装 LORIOT 软件

• 1.注册一个帐号，注册页面。
• 2.您被重定向到仪表板页面。

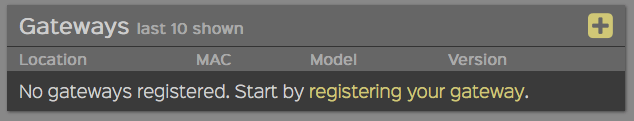

• 3.点击链接注册新网关。

• 4.有一个向导页面，选择您拥有的网关，并按照步骤。

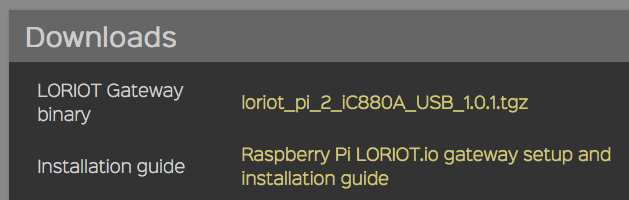

• 5.进入网关页面，在其中找到你平台的 LORIOT 二进制文件和设置文档的链接。

提示：使用像 scp 这样的工具将二进制文件从计算机复制到网关。例如：
scp〜/ Downloads / loriot_pi_2_iC880A_USB_1.0.1.tar pi@192.168.2.7：〜/

• 6.在网关上，运行LORIOT二进制文件。

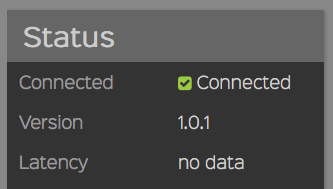

• 7.网关显示为连接在 LORIOT 网关页面上，已准备好在设备上工作。

提示：LORIOT 有一个“网关点击”，可以从你的网关页面访问。这允许你查看网关正在拾取哪些消息，这在调试时非常有用。

网关启动时自动启动LORIOT二进制文件

Kerlink IoT站

如果您遵循 LORIOT 文档中的安装步骤，则每当网桥引导时，二进制文件自动启动。

MultiTech Conduit

• 通过 SSH 或串行端口登录。
• 创建一个新文件 /etc/init.d/start-loriot.sh。
• 编辑此文件（通过nano /etc/init.d/start-loriot.sh），并添加以下内容：cd / home / root / && ./loriot_multitech_conduit_mCard_USB_1.0.1
  • 如果你在其他地方提取了LORIOT二进制文件，请编辑该路径。
  • CD 首先进入文件夹;否则，LORIOT 找不到其证书。
  • 使文件可执行：chmod + x /etc/init.d/start-loriot.sh
• 链接脚本：ln -s /etc/init.d/start-loriot.sh /etc/rc5.d/S99start-loriot.sh
• 现在，重新启动网关，并验证LORIOT二进制文件是否正在运行（通过ps aux | grep loriot）。

Raspberry Pi and IMST iC880A

当Raspberry Pi启动时，按照此页面上的步骤启动LORIOT二进制文件。

构建设备

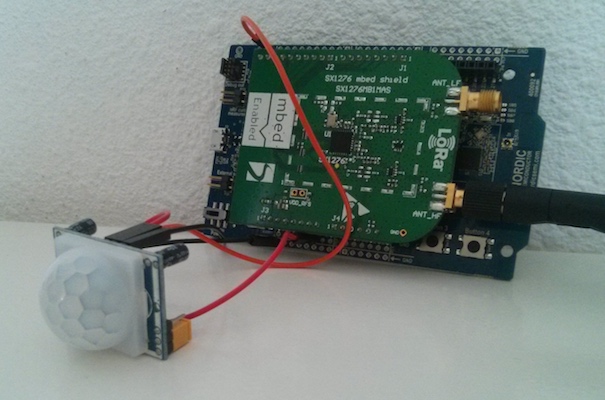

现在开始有趣的工作：构建可以通过 LoRa 网络发送传感器数据的设备。例如，您可以使用 PIR 传感器创建运动传感器（当地五金店不到10欧元，从中国订购时为2欧元）。当然，你可以使用任何其他传感器。

一些关于写固件的笔记

不断发送数据

由于占空比限制，你不能持续发送数据。这是使用开放频谱的要求。如果发送太快，发送将失败。允许发送的速度取决于你使用的扩展因子。以较高的扩展因子，尽管网关收到的机会增加，但发送消息需要更长时间。因此，您需要等待更长时间才能再次发送。在开发过程中，您可以将扩展因子设置为SF7（最低），它可以每6-7秒发送一次。

LoRaWAN 具有称为自适应数据评估（ADR）的功能，网络可以通过该功能来控制扩展因子。 �你可能希望启用此功能。

阻塞针

LoRa 屏蔽的一个缺点是它会阻塞所有引脚。您可以在屏蔽背面焊接一些新的接头以添加新的外围设备，或者使用像 nRF51-DK 这样的微控制器，其引脚可用两次，一次通孔连接器，一次通过母头。

在 LORIOT 上注册设备

LoRa 是端对端加密的，带有两组密钥。你需要将这些密钥和设备 ID 编程到设备固件中。你将使用这些密钥签署邮件，并由网络服务器进行验证。

生成新的密钥对：

• 转到 LORIOT 仪表板。
• 单击应用程序>示例应用程序>管理设备>生成新设备。
• 将设备添加到列表中。
• 单击设备以转到设备页面。
• 在页面的底部，找到 Seqno 检查，并将此设置更改为 Relax。 （如果按钮不显示，则从 JS 控制台调用 setRelax()）。

现在你有 keys，你可以开始编写软件。

使用LoRa屏蔽

将样板程序导入在线IDE

• 在ARM mbed上注册一个帐户，它将托管你将要使用的在线编译器。
• 在“平台”页面上找到你的微控制器。
• 单击添加到你的 mbed 编译器。
• 去 LoRaWAN-lmic 应用程序。
• 单击导入此程序。

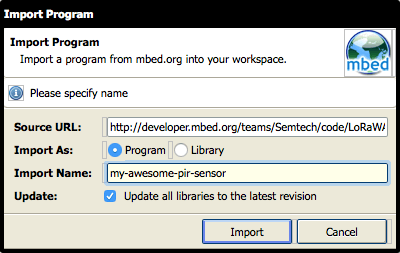

• 你被重定向到在线编译器，可以在其中给程序一个名称。

注意：确保您选择编译器右上角的正确微处理器。

设置屏蔽频率

你需要为你拥有的屏蔽版本（以及�你在世界上的哪个位置）设置正确的频率。

打开 LMiC / lmic.h，找到以下几行：

// mbed compiler options
//#define CFG_eu868
#define CFG_us915

确保正确的行被取消注释，具体取决于你拥有的屏蔽版本。

如果使用 SX1276MB1LAS:

//#define CFG_eu868
#define CFG_us915

如果使用 SX1276MB1MAS:

#define CFG_eu868
//#define CFG_us915

添加 LORIOT keys

将 keys 从 LORIOT 编程到设备固件中。

打开 "main.cpp"，并更改以下行：

#define LORAWAN_DEV_ADDR                            ( uint32_t )0x12345678

static uint8_t NwkSKey[] =
{
    0x2B, 0x7E, 0x15, 0x16, 0x28, 0xAE, 0xD2, 0xA6,
    0xAB, 0xF7, 0x15, 0x88, 0x09, 0xCF, 0x4F, 0x3C
};

// application session key
static uint8_t ArtSKey[] =
{
    0x2B, 0x7E, 0x15, 0x16, 0x28, 0xAE, 0xD2, 0xA6,
    0xAB, 0xF7, 0x15, 0x88, 0x09, 0xCF, 0x4F, 0x3C
};

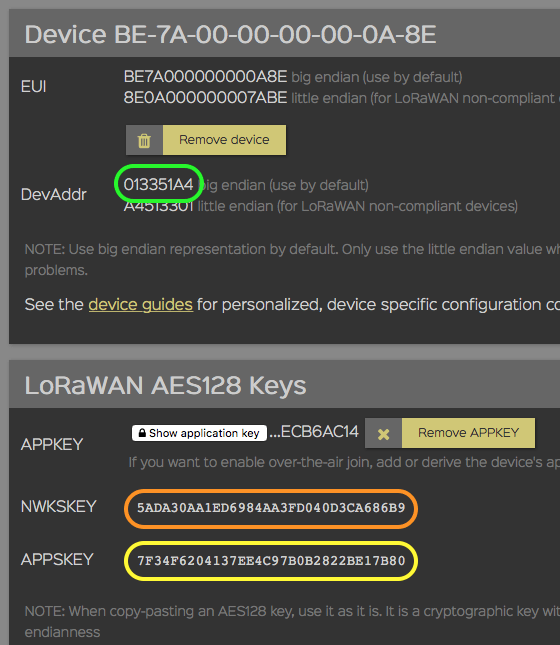

• 将 LORAWAN_DEV_ADDR从LORIOT（绿色）设置为大端的 DevAddr，前缀为0x。
• 将 NwkSKey 和 ArtSKey 从 LORIOT 设置为 NWKSKEY（橙色）和APPSKEY（黄色），但将其转换为十六进制数。例如，您的代码中，5ADA30AA的 LORIOT 键应为0x5A，0xDA，0x30，0xAA。

�验证设置

现在，您可以通过单击编译按钮来验证设置是否工作。

当编译成功时，下载一个文件。

将开发板插入计算机（通过 micro-USB）将其作为 USB 大容量存储设备进行安装。在大多数情况下，您不需要驱动程序，但�你可以在此找到驱动程序，以防万一。

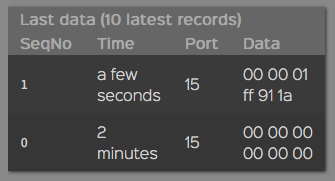

设备挂载后，将编译好的文件拖到板上。这将导致设备启动。然后，你可以看到消息进入 LORIOT 设备页面：

切换到手动发送

默认情况下，应用程序会自动发送数据。如果要更改此选项，请从 main.cpp 中删除这些行：

if( txOn == true )
{
    //Sends frame every APP_TX_DUTYCYCLE +/- APP_TX_DUTYCYCLE_RND random time (if not duty cycle limited)
    os_setTimedCallback( &sendFrameJob,
                         os_getTime( ) + ms2osticks( APP_TX_DUTYCYCLE + randr( -APP_TX_DUTYCYCLE_RND, APP_TX_DUTYCYCLE_RND ) ),
                         onSendFrame );

    ////Sends frame as soon as possible (duty cycle limitations)
    //onSendFrame( NULL );
}

现在，您可以随时添加发送消息的代码，例如当有人在PIR传感器前移动时中断触发：

InterruptIn pir(D5);

static void prepareTxFrame( void )
{
    LMIC.frame[0] = pir; // current state of the pir sensor
#if ( LORAWAN_CONFIRMED_MSG_ON == 1 )
    LMIC.frame[1] = LMIC.seqnoDn >> 8;
    LMIC.frame[2] = LMIC.seqnoDn;
    LMIC.frame[3] = LMIC.rssi >> 8;
    LMIC.frame[4] = LMIC.rssi;
    LMIC.frame[5] = LMIC.snr;
#endif
}

void movement() {
    onSendFrame(NULL);
}

void no_movement() {
    onSendFrame(NULL);
}

int main( void ) {

    pir.rise(movement);
    pir.fall(no_movement);

    // ... lora related things
}

更改 prepareTxFrame 函数的内容以更改你要发送的数据（也更新 LORAWAN_APP_DATA_SIZE）。每当 PIR 传感器改变状态（从运动到不运动，另一方面）时，你会收到消息

使用 MultiTech mDot

将样板程序导入在线IDE

• 在 ARM mbed 上注册一个帐户，它将托管您将使用的在线编译器。
• 转到 MultiTech mDot 平台页面。
• 单击添加到您的 mbed 编译器。
• 转到 mdot_personalized_activation 项目页面。
• 单击导入此程序。

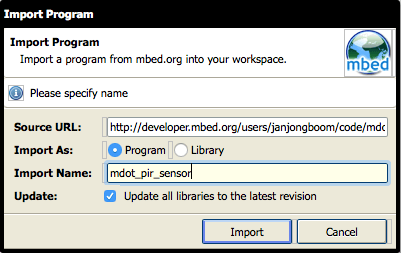

• 你被重定向到在线编译器，可以在其中给程序一个名称。

添加 LORIOT 键

现在，将密钥从 LORIOT 编程到设备固件中。

打开 main.cpp，并从 LORIOT 将大码头 DevAddr（绿色），NWKSKEY（橙色）和 NWKSKEY（黄色）复制到应用程序中：

static const char LORIOT_DEV_ADDR[]  = "AABBCCDD"; // green
static const char LORIOT_NWK_S_KEY[] = "E8A25EBD07F85800E08478A041FACBA7"; // orange
static const char LORIOT_APP_S_KEY[] = "BE8EF84E745D0AB14D4507B0BA600555"; // yellow

验证设置

现在， 你可以通过单击编译按钮来验证设置是否工作。

当编译成功时，下载一个文件。

将开发板插入计算机（通过 micro-USB）将其作为 USB 大容量存储设备进行安装。在大多数情况下，您不需要驱动程序，但你可以在此找到驱动程序，以防万一。

设备挂载后，将编译好的文件拖到板上。这将导致设备启动。然后，你可以看到消息进入 LORIOT 设备页面：

切换到手动发送

默认情况下，应用程序会自动发送数据。如果要更改，请删除 send_data();调用，并手动调用（例如从中断）。有关更多信息，请参阅上面有关 LoRa 屏蔽的部分。

构建Web应用程序

现在网络的前三个部分一句就绪，到了在一个小应用程序中使用传感器数据的时候了。 LORIOT 提供了将数据从服务中删除的方法，但最简单的方法是使用 Websocket。您可以编写一个 Web 应用程序，当检测到移动时将页面变红，当一切正常时，都会显示绿色。您可以通过检查 LoRa 有效负载的第一个字节（1=运动，0=无运动）来执行此操作。

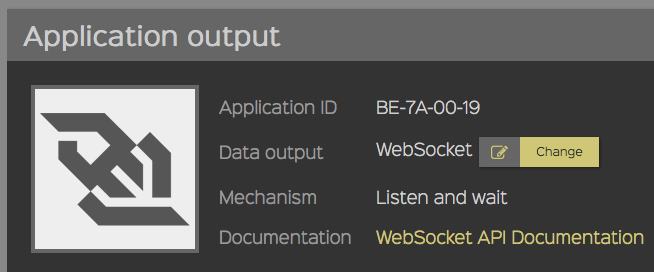

1.在 LORIOT 中：转到你的信息中心，然后单击应用程序>示例应用程序>输出。
2.将输出类型更改为 WebSocket。

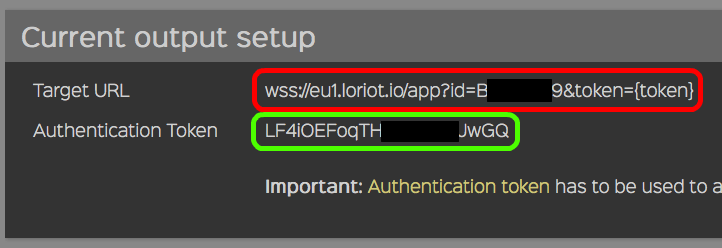

3.在当前输出设置下复制 URL 和令牌，并将其粘贴到下面的代码示例中：

<!DOCTYPE html>
<html>
<head>
    <title>PIR Sensor monitoring!</title>
</head>
<body>
    <p id="status">Connecting...</p>
    <script>
    var token = 'YOUR_AUTHENTICATION_TOKEN_HERE';
    var url = 'YOUR_TARGET_URL_HERE (incl {token} part)';
    var ws = new WebSocket(url.replace('{token}', token));
    ws.onopen = function() {
        document.querySelector('#status').textContent = 'Connected';
    };
    ws.onclose = function() {
        document.querySelector('#status').textContent = 'Disconnected';
    };
    ws.onmessage = function(e) {
        console.log('onmessage', e);
        var data = JSON.parse(e.data);
        if (data.cmd !== 'rx') return;

        switch (Number(data.data.slice(0, 2))) {
            case 0: document.body.style.backgroundColor = 'green'; break;
            case 1: document.body.style.backgroundColor = 'red'; break;
        }
    };
    </script>
</body>
</html>

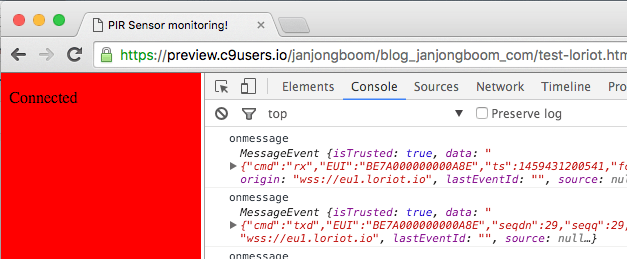

您现在拥有一个功能齐全的 LoRa 网络，其中包含设备，网关和 Web 应用程序：

结束语

LoRa 是一项具有很大潜力的伟大技术，特别是因为任何人都可以建立网络，并开始建立投影相对较小的远程 IoT 设备。我们希望本指南帮助您开始使用，我们很乐意看到你使用 LoRa 和 ARM mbed 制作的内容！
原文链接：https://docs.mbed.com/docs/lora-with-mbed/en/latest/iotx/
