Electric fabric touchpad "nüno"
Switch branches/tags
Nothing to show
Clone or download
Fetching latest commit…
Cannot retrieve the latest commit at this time.
Permalink
Failed to load latest commit information.
KiCad
sample/M5Stack/Touchtest
LICENSE
README.md

README.md

nuno

Electric fabric touchsensor module "nüno"

導電布タッチセンサーモジュールnünoのコードです。

質問や要望などあればこのページかFacebookページへご連絡ください。

仕様

  • 静電容量タッチセンサ mtch6102
  • タッチチャンネル数8
  • コネクタ GROVEコネクタ(I2C)

導線部接続方法

dsc_0798

導線部(細長い方)は画像のように、縫い目がセンサー部(四角い方)の外縁に向くように接続してください。 逆につけた取り付けた場合、すべてのチャンネルの値が取得できません。

フレキシブル基板コネクタ接続方法

dsc_0804

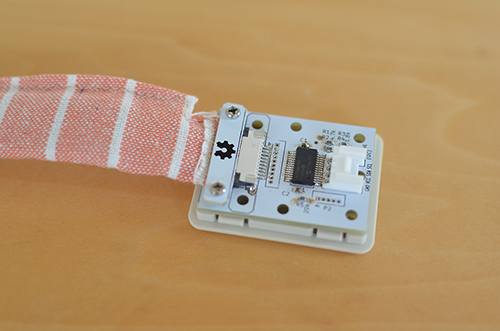

フレキシブル基板のコネクタは、リジット基板のFPCコネクタに接続後、 画像のようにフレキシブル基板と布を両方挟み込むようにして、 付属の固定具でネジ止めしてください。

付属ケースカット方法

参考

touch_timer
