enter image description here

简介

全称是： Web browser Real Time Communication

特点如下：

  • 是基于浏览器的实时音视频（数据）通信技术
  • 免插件
  • 开源
  • 已被W3C纳入HTML5标准
  • 跨平台，跨浏览器，跨移动应用
  • Mac OSX、Windows、iOS、Android、Linux

Google的推动

最初是谷歌2010年以6820万美元收购Global IP Solutions(GIPS)公司而获得的一项技术，它使得Web中的实时通讯成为可能，是一项能够在浏览器内部进行实时音频和视频通信的技术

当浏览器实现对应音视频组件后，开发者可以容易地通过JS API 实现他们自己的RTC web 应用

现在已经被推为W3C的标准，名称为WebRTC

已经支持 不支持
Chrome，FireFox，Opera，微软edge，Safari IE

谁在使用WebRTC技术

  • QQ
  • YY
  • skype
  • VoIP电话：KC网络电话；

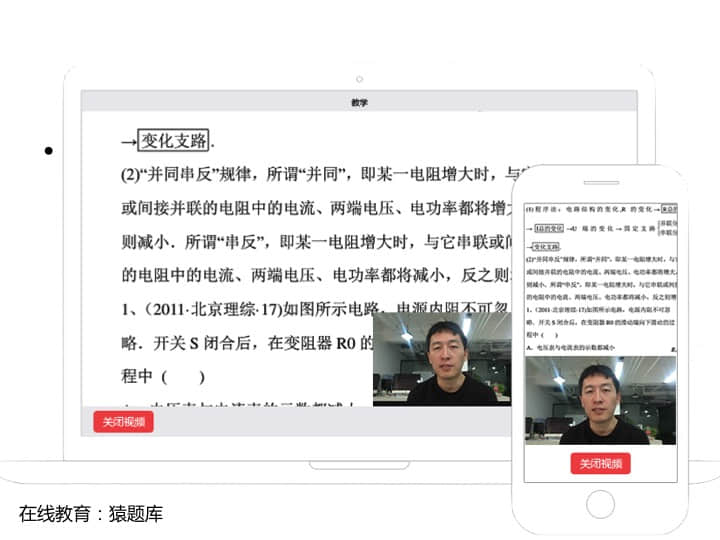

  • 在线教育：猿题库

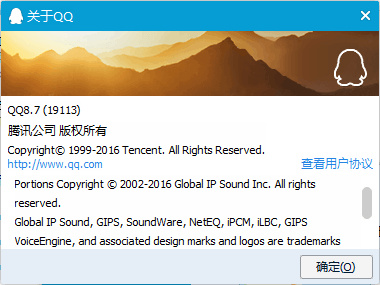

QQ 多年前开始，腾讯QQ视频聊天室购买的国外Global IP（GIPS）公司技术

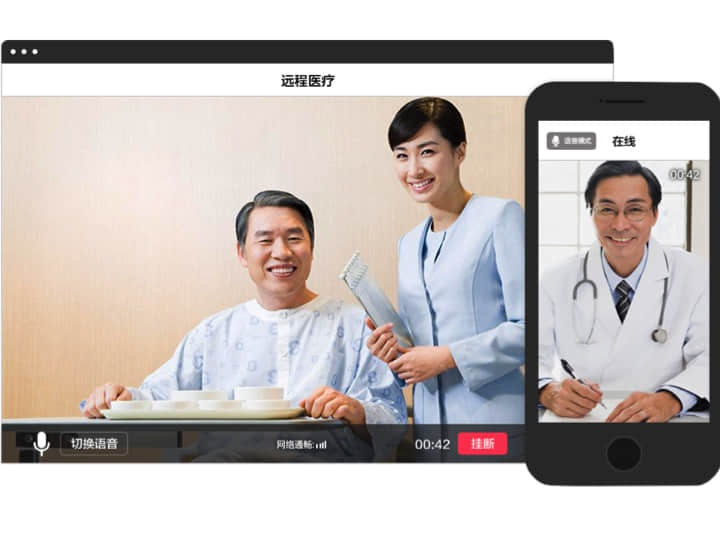

应用场景

目前支持的平台

  • Chrome
  • Chrome for Android
  • Firefox
  • Opera
  • Native C++、Java and Objective-C bindings

WebRTC相关API介绍

功能划分

  1. 获取音频和视频数据
  2. 传输音频和视频数据
  3. 传输任意二进制数据

API划分:三个JS接口

  1. MediaStream (又叫getUserMedia)
  2. RTCPeerConnection (C++)
  3. RTCDataChannel

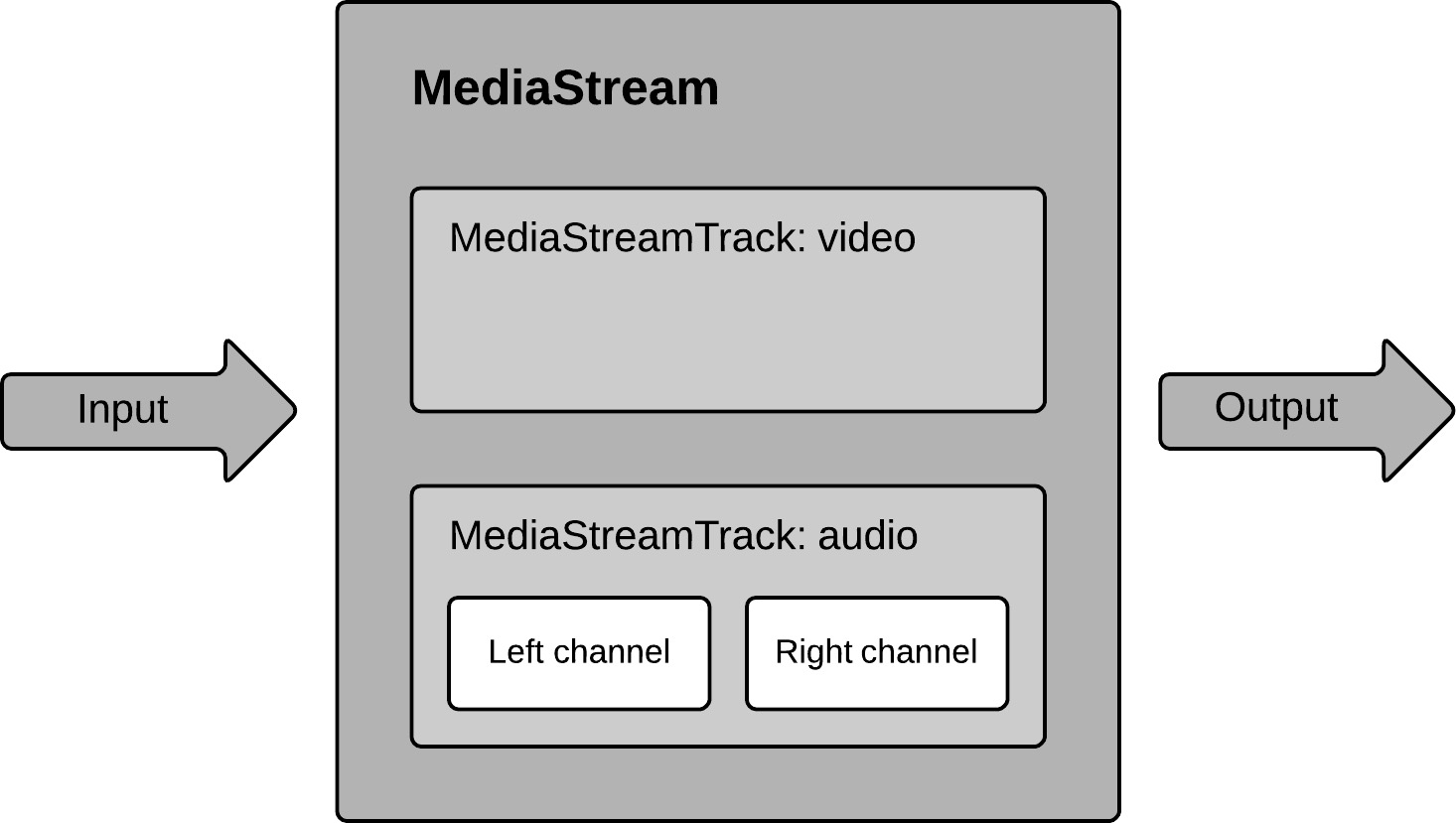

MediaStream (getUserMedia)

  • 抽象表示一个音频或者视频流
  • 可包含多个音视频记录
  • 通过 navigator.getUserMedia() 获取

(参考：https://w3c.github.io/mediacapture-main/archives/20140909/getusermedia.html )

getUserMedia:

JS

var constraints = {video: true};
function successCallback(stream) {
   var video = document.querySelector("video")
   video.src = window.URL.createObjectURL(stream);
}

function errorCallback(error) {
   console.log("navigator.getUserMedia error:", error);
}

navigator.getUserMedia(constraints, successCallback, errorCallback);

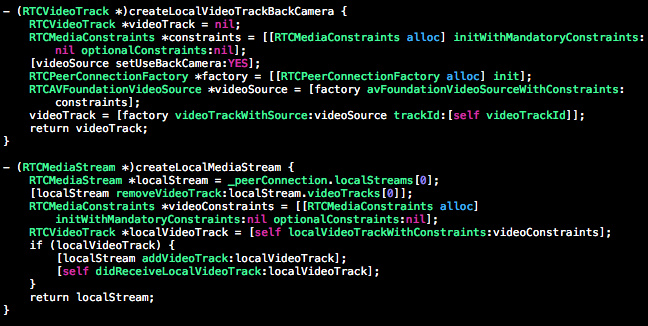

Objective-C

- (RTCVideoTrack *)createLocalVideoTrackBackCamera {
   RTCVideoTrack *videoTrack = nil;
   RTCMediaConstraints *constraints = [[RTCMediaConstraints alloc] initWithMandatoryConstraints:nil optionalConstraints:nil];
   [videoSource setUseBackCamera:YES];
   RTCPeerConnectionFactory *factory = [[RTCPeerConnectionFactory alloc] init];
   RTCAVFoundationVideoSource *videoSource = [factory avFoundationVideoSourceWithConstraints:constraints];
   videoTrack = [factory videoTrackWithSource:videoSource trackId:[self videoTrackId]];
   return videoTrack;
}

- (RTCMediaStream *)createLocalMediaStream {
   RTCMediaStream *localStream = _peerConnection.localStreams[0];
   [localStream removeVideoTrack:localStream.videoTracks[0]];
   RTCMediaConstraints *videoConstraints = [[RTCMediaConstraints alloc] initWithMandatoryConstraints:nil optionalConstraints:nil];
   RTCVideoTrack *localVideoTrack = [self localVideoTrackWithConstraints:videoConstraints];
   if (localVideoTrack) {
       [localStream addVideoTrack:localVideoTrack];
       [self didReceiveLocalVideoTrack:localVideoTrack];
   }
   return localStream;
}

其中的 constraints 介绍下：

控制MediaStream的内容：媒体类型、分辨率、帧率；

JS

video: {
   mandatory: {
   	minWidth: 640,
   	minHeight: 360
   },
   optional [{
   	minWidth: 1280,
   	minHeight: 720
   }]
}

Objective-C

//RTCMediaConstraints.h

RTC_EXTERN NSString * const kRTCMediaConstraintsMinAspectRatio;
RTC_EXTERN NSString * const kRTCMediaConstraintsMaxAspectRatio;
RTC_EXTERN NSString * const kRTCMediaConstraintsMaxWidth;
RTC_EXTERN NSString * const kRTCMediaConstraintsMinWidth;
RTC_EXTERN NSString * const kRTCMediaConstraintsMaxHeight;
RTC_EXTERN NSString * const kRTCMediaConstraintsMinHeight;
RTC_EXTERN NSString * const kRTCMediaConstraintsMaxFrameRate;
RTC_EXTERN NSString * const kRTCMediaConstraintsMinFrameRate;

RTC_EXPORT
@interface RTCMediaConstraints : NSObject

- (instancetype)init NS_UNAVAILABLE;

/** Initialize with mandatory and/or optional constraints. */
- (instancetype)initWithMandatoryConstraints:
   (nullable NSDictionary<NSString *, NSString *> *)mandatory
                        optionalConstraints:
   (nullable NSDictionary<NSString *, NSString *> *)optional
   NS_DESIGNATED_INITIALIZER;

@end

RTCPeerConnection

  1. 信令处理
  2. 编解码协商
  3. 点对点传输
  4. 通讯安全保护
  5. 带宽管理（手机可以调得质量差点、PC可以质量高）
  6. 。。。

（编码采用的最初不是采用的h264，而是VP8， 最新版本已经支持）

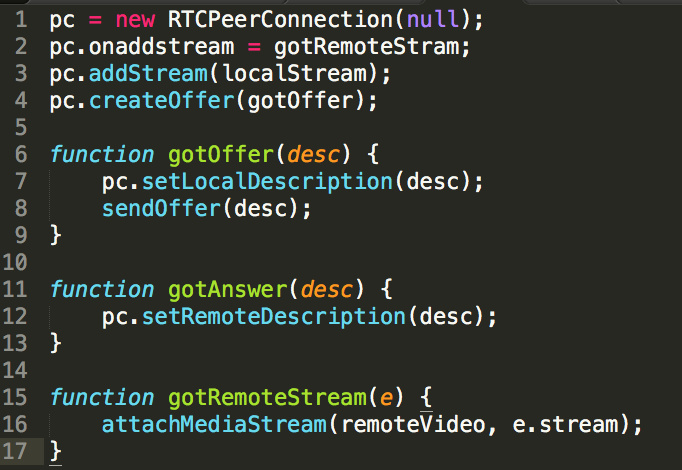

RTCPeerConnection 示例

JS

pc = new RTCPeerConnection(null);
pc.onaddstream = gotRemoteStram;
pc.addStream(localStream);
pc.createOffer(gotOffer);

function gotOffer(desc) {
   pc.setLocalDescription(desc);
   sendOffer(desc);
}

function gotAnswer(desc) {
   pc.setRemoteDescription(desc);
}

function gotRemoteStream(e) {
   attachMediaStream(remoteVideo, e.stream);
}

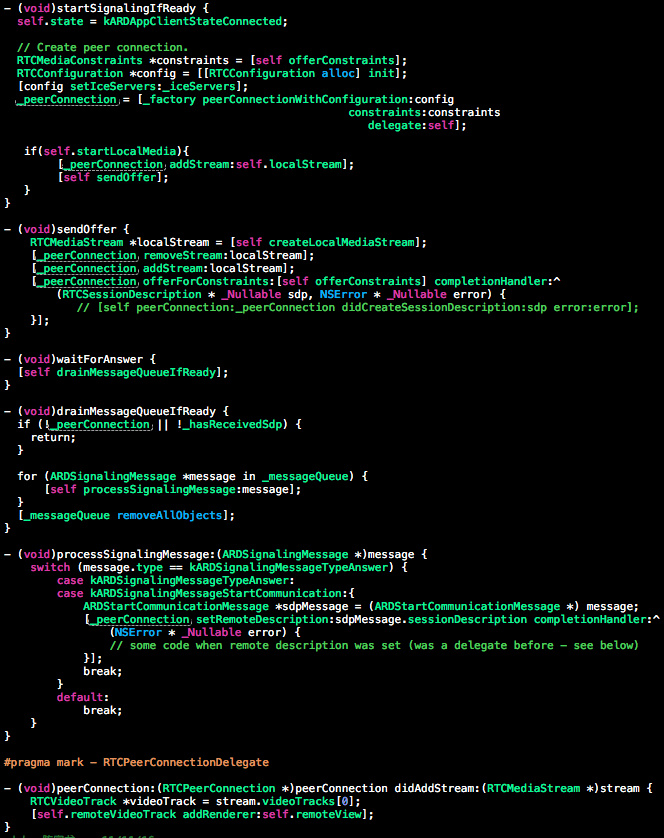

Objective-C

- (void)startSignalingIfReady {
 self.state = kARDAppClientStateConnected;

 // Create peer connection.
 RTCMediaConstraints *constraints = [self offerConstraints];
 RTCConfiguration *config = [[RTCConfiguration alloc] init];
 [config setIceServers:_iceServers];
 _peerConnection = [_factory peerConnectionWithConfiguration:config
                                                   constraints:constraints
                                                      delegate:self];

  if(self.startLocalMedia){
       [_peerConnection addStream:self.localStream];
       [self sendOffer];
  }
}

- (void)sendOffer {
   RTCMediaStream *localStream = [self createLocalMediaStream];
   [_peerConnection removeStream:localStream];
   [_peerConnection addStream:localStream];
   [_peerConnection offerForConstraints:[self offerConstraints] completionHandler:^(RTCSessionDescription * _Nullable sdp, NSError * _Nullable error) {
          // [self peerConnection:_peerConnection didCreateSessionDescription:sdp error:error];
   }];
}

- (void)waitForAnswer {
 [self drainMessageQueueIfReady];
}

- (void)drainMessageQueueIfReady {
 if (!_peerConnection || !_hasReceivedSdp) {
   return;
 }

 for (ARDSignalingMessage *message in _messageQueue) {
     [self processSignalingMessage:message];
 }
 [_messageQueue removeAllObjects];
}

- (void)processSignalingMessage:(ARDSignalingMessage *)message {
   switch (message.type == kARDSignalingMessageTypeAnswer) {
       case kARDSignalingMessageTypeAnswer:
       case kARDSignalingMessageStartCommunication:{
           ARDStartCommunicationMessage *sdpMessage = (ARDStartCommunicationMessage *) message;
           [_peerConnection setRemoteDescription:sdpMessage.sessionDescription completionHandler:^(NSError * _Nullable error) {
               // some code when remote description was set (was a delegate before - see below)
           }];
           break;
       }
       default:
           break;
   }
}

#pragma mark - RTCPeerConnectionDelegate

- (void)peerConnection:(RTCPeerConnection *)peerConnection didAddStream:(RTCMediaStream *)stream {
   RTCVideoTrack *videoTrack = stream.videoTracks[0];
   [self.remoteVideoTrack addRenderer:self.remoteView];
}

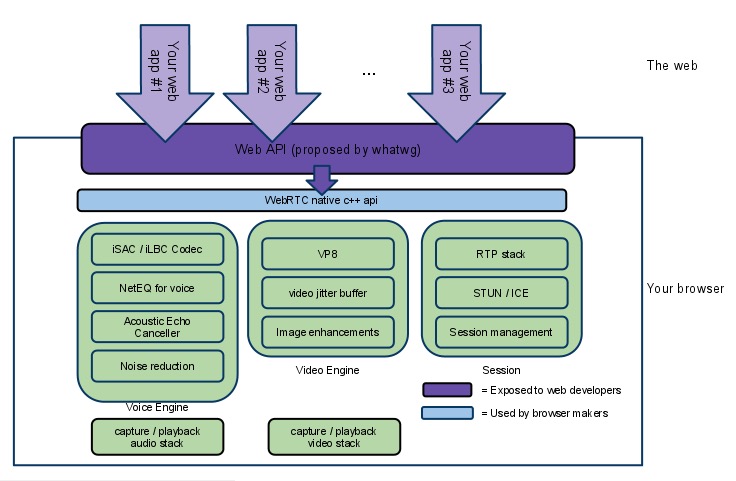

WebRTC 架构

TURN 做中转的

比如：如果两个人私有路由器都是192.168开头 ，会被认为是同一个网络下。。就需要这个

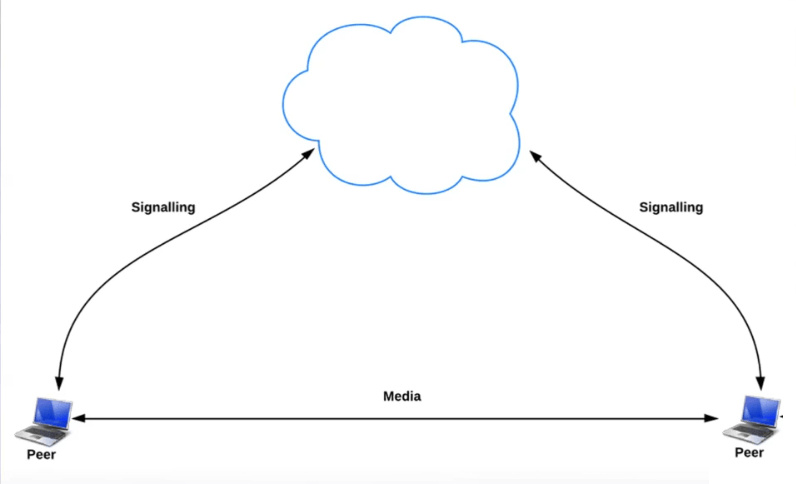

信令服务

理想中的

A world without NATs and firewalls

但实际中：

  • 双方需要交换 'Session Description' 对象：
    • 某一方支持什么格式以及将要发什么格式
    • 某一方建立点对点通讯的网络信息
  • 可以用任何消息机制和消息协议来进行交换

信令服务原理图：

jsep

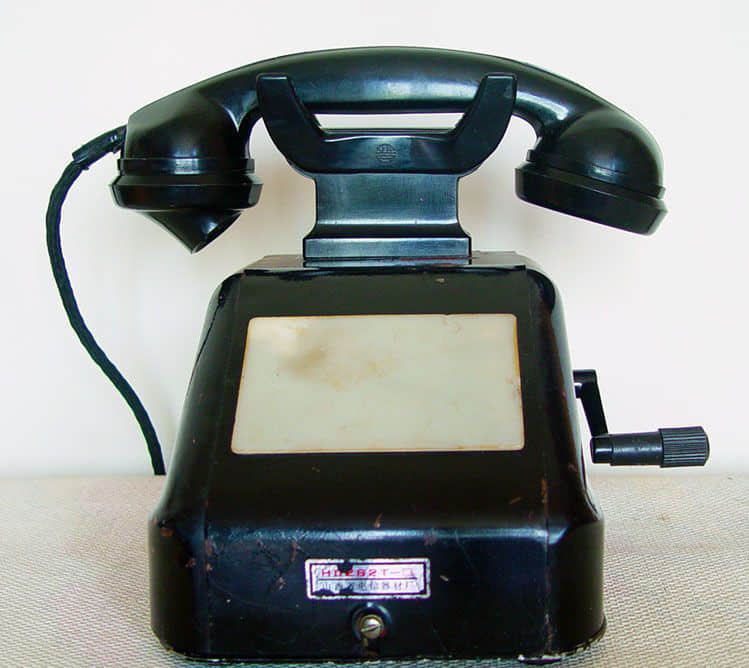

手摇电话 呼叫总部 接线员起到的就是类似"信令服务"的作用

打洞服务器（防火墙穿越服务器）

  • 在有防火墙和地址转换时P2P需要UDP打洞：
    • NAT后不能直接向广域网那样IP直接连接
    • 采用UDP进行防火墙和NAT进行穿越
  • STUN/TURN/ICE服务

只有 UDP 能打洞，TCP无法打洞，TCP需要建立连接，会容错。应该避免容错。

Client --UDP--》 Server （获知外网 IP 地址，端口号）

不是所有 NAT 网络都能打洞成功，连接就会建立失败，只能服务器中转。

为什么要有打洞服务：

  • IPv4用完
  • 私有地址一致，用了同一网段，不能用内网地址，需要用外网地址。

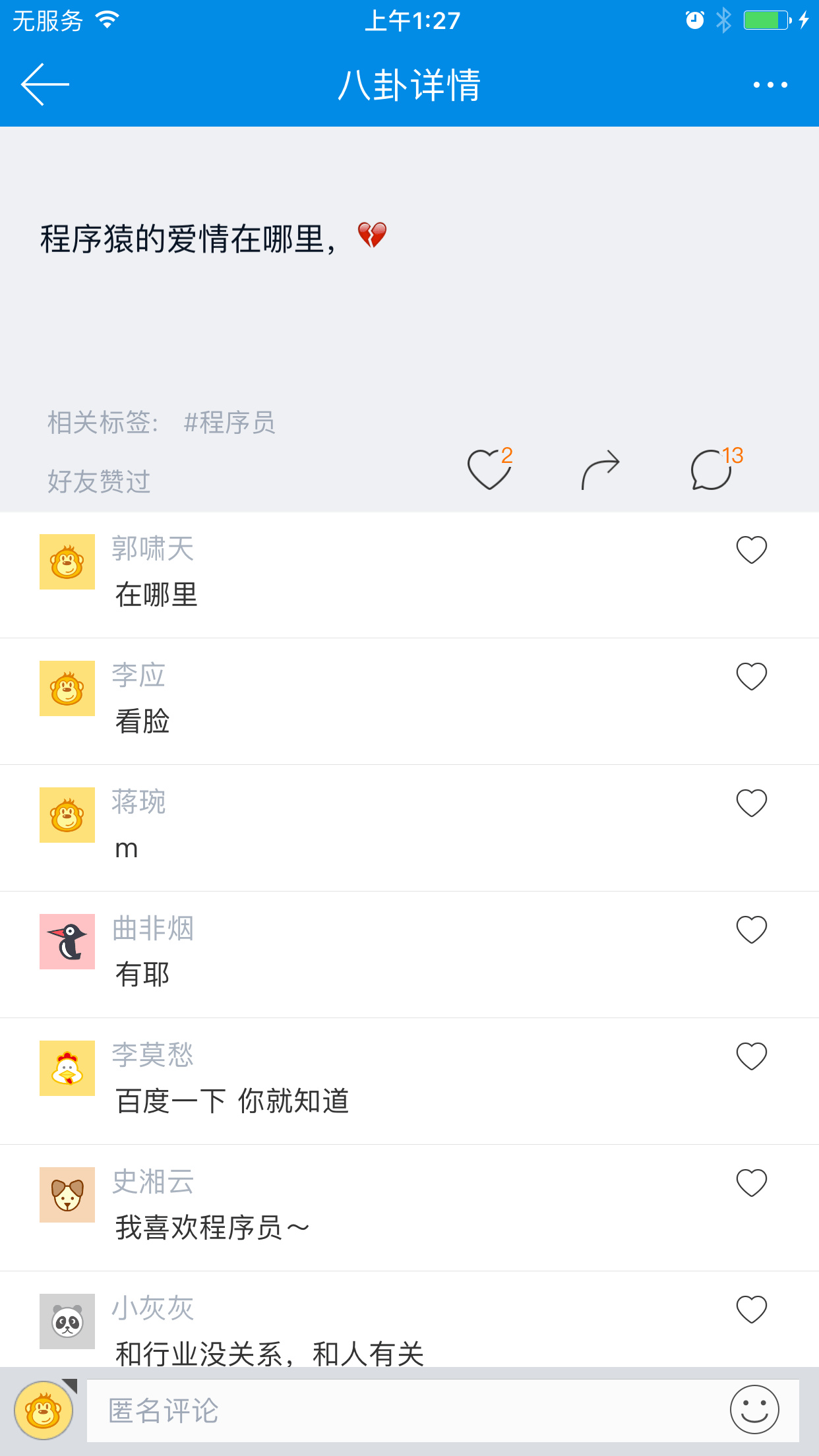

为什么需要外网地址而非内网地址 匿名聊天中，你知道你是在和一个昵称（内网地址）叫张三的人聊天，其实你是在和一个UserId（外网地址）聊天

理想中的

现实中的：

The real world

几个服务的辨析：

  • STUN (Session Traversal Utilities for NAT) 只能UDP，告诉我暴露在广域网的地址IP port ，我通过映射的广域网地址进行P2P数据通信。

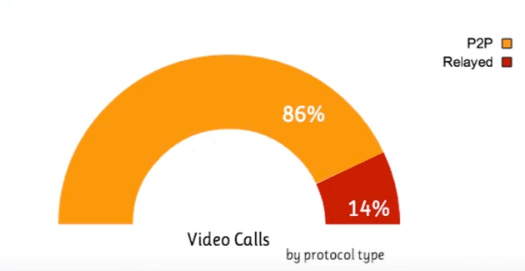

  • TURN( Traversal Using Relays around for NAT)UDP或TCP， 打洞失败后，提供服务器中转数据，通话双方数据都通过服务器，占服务器带宽较大 - 为了确保通话在绝大多数环境下可以正常工作。跨网只能用服务器中转（测试发现的） ，使用TURN这种情况在视频通话中占10%
  • ICE 网络连接服务

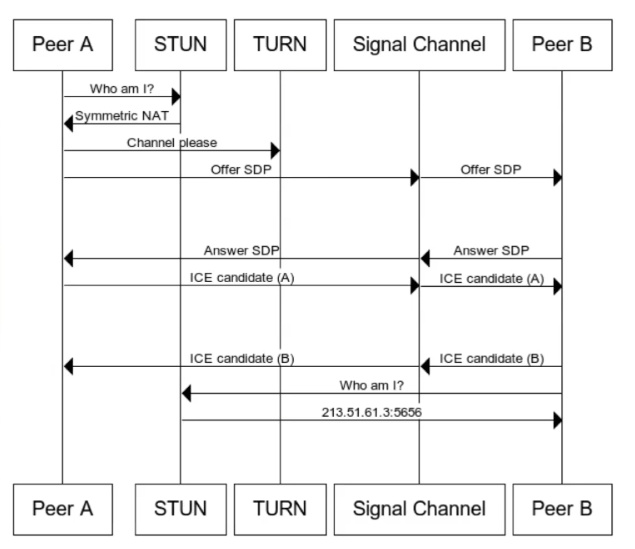

WebRTC的时序图：

部署STUN和TURN

一般是一个APP提供

  1. WebRTC stunserver, turnserver
  2. rfc5766-turn-server
  3. restund

STUN (Session Traversal Utilities for NAT)

NAT路由器

只能UDP，告诉我暴露在广域网的地址IP port ，我通过映射的广域网地址进行P2P数据通信。

网络拓扑结构：

TURN( Traversal Using Relays around for NAT)

  • UDP或TCP， 打洞失败后，提供服务器中转数据，通话双方数据都通过服务器，占服务器带宽较大
  • 为了确保通话在绝大多数环境下可以正常工作。跨网只能用服务器中转（测试发现的） ，使用TURN这种情况在视频通话中占10%

ICE 网络连接服务

ICE（Interactive Connectivity Establishment）

  • 是一个用来建立P2P连接的编程框架
  • 尝试去找出建立视频通话的最佳路径

WebRTC for iOS 框架

Get the code:

http://www.webrtc.org/native-code/development

Browse code

https://chromium.googlesource.com/external/webrtc/+/master

Changes Log:

https://chromium.googlesource.com/external/webrtc

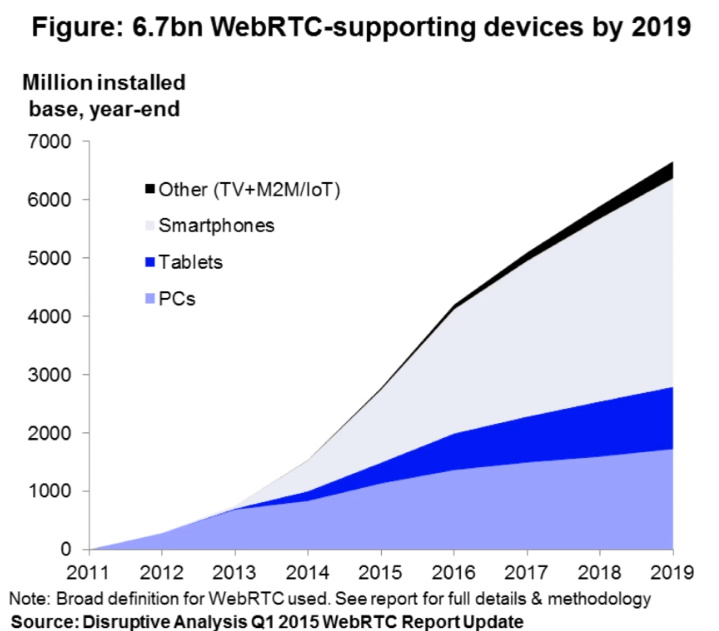

华为调查，WebRTC市场与前景

  • Enterprise communications
  • Telecom service providers
  • Consumer web & mobile apps
  • M2M & loT
  • WebRTC PaaS Providers & APIs

成熟的产品

市场上也有比较成熟的产品，比如： https://talky.io
