React fiber 浅窥

[RaoHai]

本文内容参考 https://github.com/facebook/react v16.0.0 版本源码。
如 React 实际行为与本文有出入，以 react repo 的 master 分支提交的最新改动为准。

ReactDOMFiberEntry.render() 干了些什么

由于 v16.0.0 已经使用了 ReactDOMFiberEntry 做渲染，所以在调用 ReactDOM.render 时，实际是在调用 ReactDOMFiberEntry.render()。调用流如下（点击跳转到 github 上相关源码）：

• ReactDOM.render()

  • => renderSubtreeIntoContainer()
    • => createContainer()
    • => DOMRenderer.unbatchedUpdates()
      • => updateContainer()
        • => scheduleTopLevelUpdate()
          • => addTopLevelUpdate()
          • => scheduleUpdate()

一步一步看：

• React 应用第一次 Render 时，由于当前的页面不存在 rootContainer，因此，React 会创建一个空的 fiber 实例作为 rootContainer，同时标记此次更新为 unbatchedUpdates (DOMRenderer.unbatchedUpdates()), 然后开始 updateContainer()。
• 为了确保首次 Render 尽快完成，此处会在当前的 fiberUpdateQuene 调度队列中插入一条高优先级 (HighPriority) 的更新动作，之后开始执行 fiber 调度。

在 setState() 发生的事情则简单一些：

• setState()
  => enqueueSetState()
  => [addUpdate()]
  => [scheduleUpdate()]

在调用 setState() 后，fiberUpdater 会做以下几件事情：

1. 尝试在 ReactInstanceMap 中查找当前的组件实例
2. 并获取该实例的优先级。
3. 往调度队列中插入一条更新动作。
4. 执行 fiber 调度。

Fiber 更新队列 (fiberUpdateQueue)

Fiber 及 fiberUpdateQueue 的结构

Fiber 是一种最轻量化的线程（lightweight threads）。它是一种用户线程（user thread），让应用程序可以独立决定自己的线程要如何运作。
Fiber 是 React Fiber 的基本工作单元，简单来看，一个 Fiber 的数据结构关键字段如下：

	type Fiber = {
		tag: TypeOfWork, // fiber 类型，FunctionalComponent，ClassComponent 之类
		stateNode: any, // fiber 的局部状态
		return: Fiber, // process 结束后返回的结果，指向当前正在 processing 的 parent

		child, // fiber 的子节点
		sibling, // fiber 的兄弟节点
		index,	// 下标
	}

fiberUpdateQueue 由一个或多个 fiber 连接而成：

fiberUpdateQueue
-----------------------------------------------------------------
| index: 1      | index: 2      | index: 3      | index: 4      |
| tag: [root]   | tag: [root]   | tag: [class]  | tag: [host]   |
| type:null     | type: null    | type: <App>   | type: <div>   |
| child: 2      | child: 3      | child: null   | child: null   |
| sibling: null | sibling: null | sibling: 4    | sibling: null |
-----------------------------------------------------------------
    ^                                                    ^
    |                                                    |
  first                                                 last

scheduleUpdate() && performWork()

scheduleUpdate() 会从当前触发 scheduleUpdate 的节点开始，由 return 字段找父节点，直到找到根节点。如果正在执行工作，则不做任何事。否则，判断不同的优先级，从找到的根节点开始执行不同优先级的 performWork()

performWork() 主要执行 workLoop()。 workLoop 将循环执行以下逻辑：

• 通过 createWorkInProgress() 获取当前正在执行的 fiber， 设置为 nextUnitOfWork
• performUnitOfWork()
• 执行 nextUnitOfWork 的 beginWork 阶段。
  • beginWork 阶段将判断当前 fiber 的 tag，执行不同的生命周期函数。比如 ClassComponent 的 constructor, componentWillMount, componentWillUpdate 等就在这里执行。同时展开直接子节点，创建子节点的 fiber，回传给 nextUnitOfWork
  1. 如果没有子节点，则代表所有 fiber 都已执行，则 commitAllWork() 提交所有改动:
     • prepareForCommit();
     • commitAllHostEffects();
     • commitWork();
       • commitUpdate();
         • updateFiberProps();
         • updateProperties(); // 更新 DOM 属性
     • commitAllLifeCycles();
       • commitLifeCycles(); // componentDidMount, componentDidUpdate 在这执行。
  2. 否则，判断 nextPriorityLevel：
     • 如果是 SynchronousPriority 或 TaskPriority， 则表示有剩余的同步任务需要执行，则继续循环。
     • 如果是其他优先级的任务，则跳出。

fiberUpdateQueue 调度过程分解

接下来结合官方提供的 react/fixtures/fiber-debugger 工具来一步一步观察 fiber 具体是如何展开、调度的。

React 官方提供了 react-noop-renderer 用于调试 React，在 react-noop-renderer 的 ReactFiberInstrumentation.debugTool 添加对应的回调，可以在 fiber 的 be
ginWork、completeWork、commitWork 阶段时得到通知并记录下来。

准备工作

准备好要测试的 jsx。

	class World extends React.Component {
		render() {
			return <div>world</div>;
		}
	}
	class App extends React.Component {
		render() {
			return <div> hello <World /> </div>;
		}
	}

	log('Render <App />');
	ReactNoop.render(<App />);

	ReactNoop.flush();

在 fixures/fiber-debugger 文件夹下运行

yarn install
yarn start

将自动打开 localhost:3000，如下：

点击 “EDIT” 链接，在弹出的 textarea 中粘贴上面的那段 jsx，点击 “Run”，此时拖动 Slider，就可以一步一步调试 fiber 了。

组件展开为 fiber 的步骤分解

1. 执行 root 的 beginWork， 并为子节点 <App /> 创建 fiber， 添加入队列：


2. 执行 的 beginWork，并为子节点 <div /> 创建 fiber，添加入队列：


3. 执行 <div /> 的 beginWork， 并为子节点 "hello" 和 <World /> 分别创建 fiber，添加入队列:


4. 执行文字节点 "hello" 的 beginWork, 处理完毕，执行 "hello" 的 commitWork。（图中标记为紫色）


5. 执行节点 <World /> 的 beginWork，为子节点 "world" 创建 fiber，添加入队列。 !

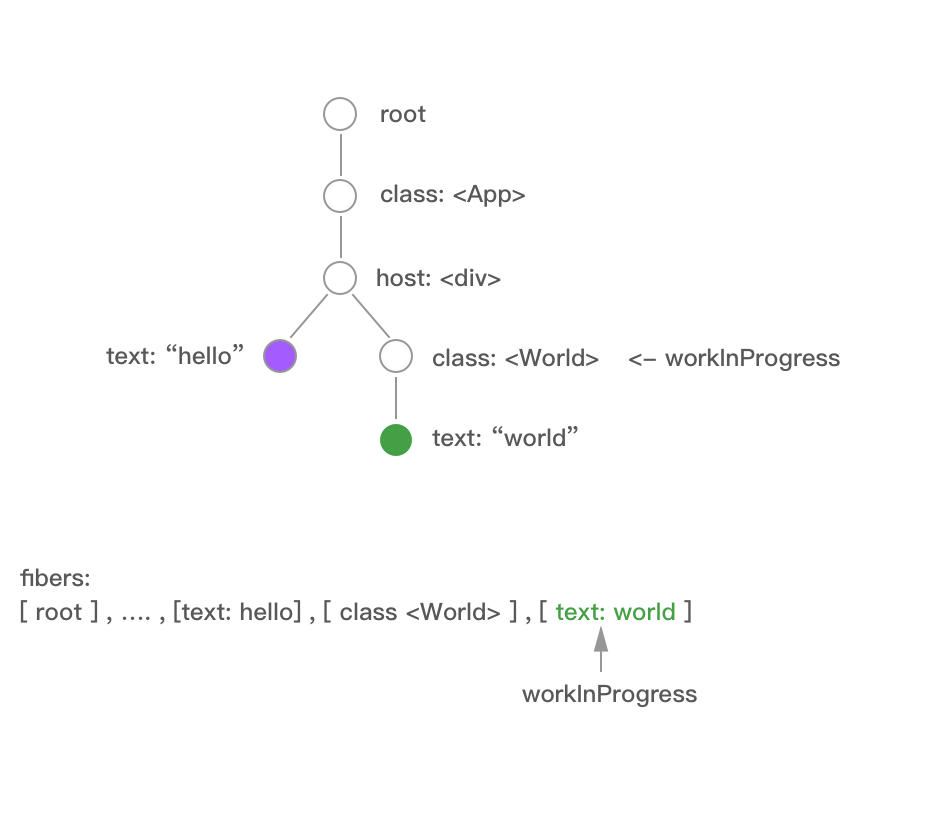

6. 处理文字节点 "world" 的beginWork，处理完毕，执行 "world" 的 commitWork。


7. 从节点 "world" 回溯执行 commitWork，直到跟节点。至此，<App /> 组件加载过程的 fiber 执行完毕。

直观感受 fiber

接下来将用一个例子，直观感受一下 fiber.

      const length = 30000;
      class Foo extends React.Component {
        constructor() {
          super();
          this.state = { text: 'foo' };
        }
        componentDidMount() {
          setInterval(() => {
            this.setState(state => ({
              text: state.text === 'foo' ? 'react' : 'foo'
            }))
          }, 500);
        }
        render() {
          return this.state.text;
        }
      }

	 class App extends React.Component {
        constructor() {
          super();
          this.state = { offset: 0 };
        }
        add = () => {
           this.setState(state => ({ offset: state.offset + 1}))
        }
        render() {
          const result = [];
          for (let i = 0; i < length; i++) {
            result.push(<li key={i}>{i + this.state.offset}</li>)
          }
          return <ul>
            <Foo />
            <button onClick={this.add}> click me </button>
            {result}
          </ul>
        }
      }

	 ReactDOM.render(
       <App />,
       document.getElementById('container')
     );

这里创建了一个 <App /> 组件，里边有一个 <Foo /> 组件, 一个按钮和一个长列表：

• <Foo /> 组件每隔 500ms 就交换显示 “react” 和 "foo"
• 每当点击 "click me" 按钮，视图将把 state 的 offset + 1, 同时重新渲染长列表。

运行这段代码，我们可以发现，由于列表非常之长，所以每次 diff 和重渲染都会耗费大量的时间。在点击 "click me " 按钮之后，整个页面陷入卡顿，等待 React 计算完全部的 diff 之后，<Foo /> 组件和列表才会更新。

在这个过程中，fiberUpdateQueue 大概长这样：

| [tag]type|

------------------------------------------------------------------------------------
| [root] | [class]<App> | ...30000个[class]<App>... | [class]<Foo> | -> null
-------------------------------------------------------------------------------------
    ^                     ^                                              |
    |                     |                                              v
  mount                 click                                          commit

接下来使用 fiber 的特性，把这个 <App /> 组件划分优先级，让 React 优先处理 <Foo /> 组件的更新

	class App extends React.Component {
        constructor() {
          super();
          this.state = { offset: 0 };
        }
        add = () => {
          ReactDOM.unstable_deferredUpdates(() => {
            this.setState(state => ({ offset: state.offset + 1}))
          });
        }
        render() {
          const result = [];
          for (let i = 0; i < length; i++) {
            result.push(<li key={i}>{i + this.state.offset}</li>)
          }
          return <ul>
            <Foo />
            <button onClick={this.add}> click me </button>
            {result}
          </ul>
        }
      }

• 注意在 add 里，我们使用了 unstable_deferredUpdates() ，把当前上下文的优先级设置为低 ：https://github.com/facebook/react/blob/v16.0.0/src/renderers/shared/fiber/ReactFiberScheduler.js#L1553
• 随后，使用 setState() , 往 updateQueue 里添加了一条低优先级的更新 fiber（在上文 ReactDOM.render() 干了些什么 ）里简述过。
• 而 <Foo /> 组件里定时 setState() 触发的更新动作则是正常优先级。
• 所以，当点击 "click me" 之后，我们可以发现，<Foo /> 组件每隔 500ms 的更新并没有停止。React 在执行长列表的每个 Item 执行完毕后，会判断 nextPriorityLevel，此时优先执行 setInterval 插入的正常优先级的更新动作。保证优先响应高优先级的任务。

此时的 fiberUpdateQueue 长这样

| [tag]type|

------------------------------------------------------------------------------------
| [root] | [class]<App> | 数个[class]<App> | [class]<Foo> |  剩下的 [class]<App> =>
-------------------------------------------------------------------------------------
    ^                      ^                      ^                      ^
    |                     |                       |                      |
  mount                  click           500ms  后插入的高优先级        继续剩下的
                                                  |
                                                  v
					      commit

------------------------------------------------------------------------------------
  => |..余下的 [class]<App> | -> null
-------------------------------------------------------------------------------------
                                 |
                                 v
		          commitAll

其他

• React 目前只提供了 unstable_deferredUpdates() 来修改上下文的 fiber 优先级。
• 之前声称的动画优先级以 '优势不大' 的理由被去掉了。
• 更新的版本提供了更细粒度的基于 expirationTime 的 fiber 调度方法。等稳定了再看。
