1. 概述

在实际开发的过程中，除了广为人知的利用 StateListDrawable 设置按钮点击特效，我们有时可能会接到一些这样的需求，比如要求我们的头像显示成圆形或者圆角矩形，甚至要加上可变颜色的边框，或者要求你做一套启动、暂停、快进和快退的视频控制按钮并且可以改变按钮图标颜色。可能某些时候第一反应就是用自定义 View 来实现，但是如果熟悉了 Drawable 的用法之后，这些效果同样可以利用它来完成，而选择哪种 Drawable 来实现也大有讲究。

Google 官方文档中列出了各种各种各样的 Drawable，那么它们都是如何使用的呢？

google-docs-drawable

本系列文章将分为两个部分，介绍其中大部分 Drawable 的用法。

2. BitmapDrawable

BitmapDrawable 可以看作是对 Bitmap 的一种包装，它可以设定 Bitmap 的显示方式、位置等属性。

2.1 语法

BitmapDrawable 对应 <bitmap> 标签定义，xml 语法如下：

<?xml version="1.0" encoding="utf-8"?>
<bitmap
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@[package:]drawable/drawable_resource"
    android:antialias=["true" | "false"]
    android:dither=["true" | "false"]
    android:filter=["true" | "false"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                      "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                      "center" | "fill" | "clip_vertical" | "clip_horizontal"]
    android:mipMap=["true" | "false"]
    android:tileMode=["disabled" | "clamp" | "repeat" | "mirror"]  />

其中各个属性的含义分别是：

属性 含义
src Bitmap 对象的引用路径
antialias 抗锯齿效果，建议开启
dither 是否防抖动。当位图像素与屏幕像素不匹配（如 ARGB_8888 的位图显示在 RGB_565 的屏幕上）时，防止图片失真，建议开启
filter 是否启用位图过滤。开启后，当图片进行拉伸或者压缩时，能够进行平滑过渡
gravity 当位图尺寸小于容器尺寸时在容器中的摆放位置
mipMap 启用或停用 mipmap 提示，默认为 false
tileMode 平铺模式。默认：disable；clamp：复制边沿的颜色；repeat：水平和垂直方向重复绘制图片；mirror：水平和垂直方向交替镜像进行重复绘制

2.2 用法示例

下面以定义一个使用图片作为背景的 Drawable 为例，展示 BitmapDrawable 的简单实用方法。

定义

<?xml version="1.0" encoding="utf-8"?>
<bitmap xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@mipmap/kakarotto"
    android:antialias="true"
    android:dither="true"
    android:filter="true"
    android:gravity="center"
    android:tileMode="repeat"/>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@drawable/bitmap_drawable"
    tools:context=".MainActivity">

    <TextView
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello World!"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

bitmap-drawable

3. ShapeDrawable 和 GradientDrawable

官方文档中对 ShapeDrawable 的定义是这样的：

A Drawable object that draws primitive shapes. A ShapeDrawable takes a Shape object and manages its presence on the screen. If no Shape is given, then the ShapeDrawable will default to a RectShape.

This object can be defined in an XML file with the <shape> element.

即它是一个用来绘制原始形状的 Drawable 对象。

而对 GradientDrawable 的定义是：

A Drawable with a color gradient for buttons, backgrounds, etc.

It can be defined in an XML file with the <shape> element. For more information, see the guide to Drawable Resources.

根据描述可知，它是一个具有色彩梯度（color gradient）的 Drawable。

3.1 语法

GradientDrawable 和 ShapeDrawable 都采用 shape 标签来定义，和 ShapeDrawable 最大的不同的就是它拥有 gradient 属性，下面以 GradientDrawable 为例，讲解 shape 标签的用法，它的语法如下：

<?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape=["rectangle" | "oval" | "line" | "ring"] >
    <corners
        android:radius="integer"
        android:topLeftRadius="integer"
        android:topRightRadius="integer"
        android:bottomLeftRadius="integer"
        android:bottomRightRadius="integer" />
    <gradient
        android:angle="integer"
        android:centerX="integer"
        android:centerY="integer"
        android:centerColor="integer"
        android:endColor="color"
        android:gradientRadius="integer"
        android:startColor="color"
        android:type=["linear" | "radial" | "sweep"]
        android:usesLevel=["true" | "false"] />
    <padding
        android:left="integer"
        android:top="integer"
        android:right="integer"
        android:bottom="integer" />
    <size
        android:width="integer"
        android:height="integer" />
    <solid
        android:color="color" />
    <stroke
        android:width="integer"
        android:color="color"
        android:dashWidth="integer"
        android:dashGap="integer" />
</shape>

其中各个属性标签的含义分别是：

android:shape

表示形状，它的值可以是 rectangle（矩形）、oval（椭圆）、line（横线）和 ring（圆环），默认为 rectangle。 此外，当形状值是 ring 的时候，还有一下几个属性可配置：

属性 含义
android:innerRadius 圆环的内半径。与 innerRadiusRatio 同时设置时，以 innerRadiusRatio 为准
android:innerRadiusRatio 圆环的内半径占环宽度的比率
android:thickness 圆环厚度。与 thicknessRatio同时设置时，以 thicknessRatio 为准
android:thicknessRatio 圆环的厚度占环宽度的比率
android:useLevel 一般为 false，否则可能达不到预期显示效果，除非把它当作 LevelListDrawable 来使用

<corners>

<corners
    android:radius="integer"
    android:topLeftRadius="integer"
    android:topRightRadius="integer"
    android:bottomLeftRadius="integer"
    android:bottomRightRadius="integer" />

指图形的圆角半径，仅当 shape 属性为 rectangle 即形状是矩形时生效，数值越小越接近直角，android:radius 同时设置四个角的半径，其他四个属性则可单独设置某个角的半径。

<gradient>

<gradient
    android:angle="integer"
    android:centerX="integer"
    android:centerY="integer"
    android:centerColor="integer"
    android:endColor="color"
    android:gradientRadius="integer"
    android:startColor="color"
    android:type=["linear" | "radial" | "sweep"]
    android:usesLevel=["true" | "false"] />

表示颜色渐变，它的各个属性值的含义分别是：

属性 含义
android:angle 渐变的角度。必须是 45 的倍数，默认值为 0。0 为从左到右，90 为从上到下
android:centerX 渐变中心的相对 X 轴位置 (0 - 1.0)
android:centerY 渐变中心的相对 Y 轴位置 (0 - 1.0)
android:startColor 渐变的起始颜色
android:centerColor 渐变的中间颜色
android:endColor 渐变的结束颜色
android:gradientRadius 渐变的半径，仅在 android:type="radial" 时适用
android:useLevel 一般为 false，否则可能达不到预期显示效果，除非把它当作 LevelListDrawable 来使用
android:type 渐变类别。它的值可以为：linear(线性)，默认值、radial（径内渐变）和sweep（扫描渐变）

<padding>

距离内容或者子元素的内边距，每个方向可以单独设置。

<size>

设置 shape 大小，width 表示宽度，height 表示高度。需要注意的是，这个一般并不是 shape 的最终大小，如果用作 View 的背景，它的大小是由 View 的大小来决定的。

<solid>

表示纯色填充，color 属性为填充的颜色。

<stroke>

边框描述，它的各个属性值的含义分别是：

属性 含义
android:width 边框宽度
android:color 边框颜色
android:dashWidth 虚线的线段宽度
android:dashGap 虚线之间的空白间隔

需要注意的是，如果需要设置边框虚线效果，则需要同时设置 dashWidth 和 dashGap 的值不为 0，否则无法显示虚线效果。

3.2 用法示例

下面以定义一个圆角并带有其他效果的 Drawable 为例，展示 GradientDrawable 的简单用法。

定义

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="rectangle">

    <!--圆角半径-->
    <corners
            android:topLeftRadius="15dp"
            android:topRightRadius="15dp"
            android:bottomLeftRadius="15dp"
            android:bottomRightRadius="15dp"/>

    <!--内边距-->
    <padding
            android:left="10dp"
            android:top="10dp"
            android:right="10dp"
            android:bottom="10dp" />

    <!--渐变效果-->
    <gradient android:angle="45"
              android:type="linear"
              android:startColor="#ff0000"
              android:centerColor="#00ff00"
              android:endColor="#0000ff" />

    <!--预设大小-->
    <size
        android:width="200dp"
        android:height="100dp" />

    <!--边框样式-->
    <stroke
            android:width="2dp"
            android:color="#000000"
            android:dashWidth="7dp"
            android:dashGap="3dp" />

</shape>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".GradientDrawableActivity">

    <Button
            android:text="Button"
            android:layout_width="200dp"
            android:layout_height="100dp"
            android:background="@drawable/gradient_drawable"
            android:id="@+id/textView"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

gradient-drawable

4. StateListDrawable

StateListDrawable 可以根据对象的状态并使用不同的 item(Drawable) 对象来表示同一个图形。如可以根据 Button 的状态（按下、获取焦点等）来显示不同的 Drawable 从而实现点击的效果。

4.1 语法

定义 StateListDrawable 的语法格式如下：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android"
    android:constantSize=["true" | "false"]
    android:dither=["true" | "false"]
    android:variablePadding=["true" | "false"]
    android:autoMirrored=["true" | "false"]
    android:enterFadeDuration="integer"
    android:exitFadeDuration="integer">
    <item
        android:drawable="@[package:]drawable/drawable_resource"
        android:state_pressed=["true" | "false"]
        android:state_focused=["true" | "false"]
        android:state_hovered=["true" | "false"]
        android:state_selected=["true" | "false"]
        android:state_checkable=["true" | "false"]
        android:state_checked=["true" | "false"]
        android:state_enabled=["true" | "false"]
        android:state_activated=["true" | "false"]
        android:state_window_focused=["true" | "false"] />
</selector>

StateListDrawable 的根标签为 **<selector>，**各个属性标签的含义分别是：

android:constantSize

由于 StateListDrawable 会根据不同的状态来显示不同的 Drawable，而每个 Drawable 的大小不一定相同，因此当 constantSize 属性的值为 true 时表示固定大小（值为所有 Drawable 固有大小的最大值），值为 false 时则大小为当前状态下对应的 Drawable 的大小。默认值为 false。

android:variablePadding

表示 StateListDrawable 的 padding 值是否随状态的改变而改变，默认为 false。

android:dither

是否开启抖动效果，默认为 true，建议开启。

android:autoMirrored

某些西亚国家文字是从右至左的，设置此值表示当系统为 RTL (right-to-left) 布局的时候，是否对图片进行镜像翻转。

android:enterFadeDuration 和 android:exitFadeDuration

状态改变时的淡入淡出效果的持续时间

<item>

每个 item 表示一个 Drawable，item 的属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:state_pressed 是否处于被按下状态
android:state_focused 是否已得到焦点状态
android:state_hovered 光标是否停留在View的自身大小范围内的状态
android:state_selected 是否处于被选中状态
android:state_checkable 是否处于可勾选状态
android:state_checked 是否处于已勾选状态
android:state_enabled 是否处于可用状态
android:state_active 是否处于激活状态
android:state_window_focused 是否窗口已得到焦点状态

4.2 用法示例

下面以定制一个具有点击效果 Button 的背景为例，展示 StateListDrawable 的用法。

定义

<?xml version="1.0" encoding="utf-8"?>
<selector
        xmlns:android="http://schemas.android.com/apk/res/android"
        android:visible="true"
        android:dither="true"
        android:autoMirrored="true"
        android:enterFadeDuration="200"
        android:exitFadeDuration="200" >
    <!--获取焦点状态-->
    <item
            android:state_focused="true"
            android:drawable="@drawable/shape_dark" />

    <!--按下状态-->
    <item
            android:state_pressed="true"
            android:drawable="@drawable/shape_dark"/>

    <!--默认状态-->
    <item
            android:drawable="@drawable/shape_light"/>
</selector>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/holo_orange_dark"
    tools:context=".LayerDrawableActivity">

    <Button
            android:text="Button"
            android:background="@drawable/drawable_state_list"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

state-list-drawable

5. LayerDrawable

LayerDrawable 是管理 Drawable 列表的 Drawable。列表中的每个 item 按照列表的顺序绘制，列表中的最后 item 绘于顶部。

5.1 语法

定义 LayerDrawable 的语法格式如下：

<?xml version="1.0" encoding="utf-8"?>
<layer-list
    xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@[package:]drawable/drawable_resource"
        android:id="@[+][package:]id/resource_name"
        android:top="dimension"
        android:right="dimension"
        android:bottom="dimension"
        android:left="dimension"
        android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                          "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                          "center" | "fill" | "clip_vertical" | "clip_horizontal"] />
</layer-list>

LayerDrawable 顶层标签为 <layer-list>，它可以包含多个 <item> 标签，每个 item 表示一个 Drawable，item 的属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:id item 的 id，使用"@+id/name"的形式表示。可通过 View.findViewById() 或者 Activity.findViewById() 方法查找到这个 Drawable
android:top、android:right、android:bottom、android:left Drawable 相对于 View 在各个方向的偏移量
android:gravity 尺寸小于容器尺寸时在容器中的摆放位置

5.2 用法示例

下面以定义一个圆角并带阴影效果的 Drawable 为例，展示 LayerDrawable 的简单使用。

定义

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <!--内部定义一个 Drawable-->
    <item
            android:left="2dp"
            android:top="4dp">
        <shape>
            <solid android:color="@android:color/darker_gray" />
            <corners android:radius="10dp" />
        </shape>
    </item>

    <!--指定现有的 Drawable-->
    <item
            android:bottom="4dp"
            android:right="2dp"
            android:drawable="@drawable/shape_light">
    </item>
</layer-list>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/holo_orange_dark"
    tools:context=".LayerDrawableActivity">

    <LinearLayout
            android:orientation="vertical"
            android:background="@drawable/layer_drawable"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:padding="10dp"
            android:layout_margin="20dp"
            tools:layout_editor_absoluteY="331dp"
            tools:layout_editor_absoluteX="190dp"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent">

        <TextView android:layout_width="match_parent"
                  android:layout_height="wrap_content"
                  android:textColor="#000000"
                  android:text="I'm a title......."
                  android:textSize="20sp" />

        <TextView android:layout_width="match_parent"
                  android:layout_height="wrap_content"
                  android:textColor="@android:color/darker_gray"
                  android:text="content content content content content content content content..."
                  android:textSize="16sp" />

    </LinearLayout>

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

gradient-drawable

6. LevelListDrawable

LevelListDrawable 同样表示一个 Drawable 列表，列表中的每个 item 都有一个 level 值， LevelListDrawable 会根据不同的 level 在不同的 item 之间进行切换。

6.1 语法

定义 LevelListDrawable 的语法格式如下：

<?xml version="1.0" encoding="utf-8"?>
<level-list
    xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@drawable/drawable_resource"
        android:maxLevel="integer"
        android:minLevel="integer" />
</level-list>

LayerDrawable 根标签为 <layer-list>，它可以包含多个 <item> 标签，每个 item 表示一个 Drawable，item 的属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:maxLevel 该 item 允许的最大级别，取值范围为[0, 10000]
android:minLevel 该 item 允许的最小级别，取值范围为[0, 10000]

6.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<level-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
            android:drawable="@drawable/kakarotto1"
            android:maxLevel="0" />

    <item
            android:drawable="@drawable/kakarotto2"
            android:maxLevel="1" />

    <item
            android:drawable="@drawable/kakarotto3"
            android:maxLevel="2" />

    <item
            android:drawable="@drawable/kakarotto4"
            android:maxLevel="3" />

    <item
            android:drawable="@drawable/kakarotto5"
            android:maxLevel="4" />
</level-list>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".GradientDrawableActivity">

    <ImageView
            android:text="Button"
            android:layout_width="230dp"
            android:layout_height="150dp"
            android:src="@drawable/drawable_level_list"
            android:id="@+id/img"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

然后控制 ImageView 的 level 即可显示出效果：

class LevelListDrawableActivity : AppCompatActivity() {
    lateinit var mImageView: ImageView

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_level_list_drawable)

        mImageView = findViewById(R.id.img)
        for (i in 0..15) {
            mHandler.sendEmptyMessageDelayed(i, (1000 * i).toLong())
        }
    }

    var mHandler: Handler = object: Handler() {
        override fun handleMessage(msg: Message?) {
            msg?.what?.let { mImageView.setImageLevel(it%5) }
        }
    }
}

效果图

level-list-drawable

7. InsetDrawable

在有些场景下，我们可能需要设置一个全屏的背景图片，但又想让背景图片跟边框留出一些间隙，这时使用 InsetDrawable 就能很好地解决问题了。

7.1 语法

<?xml version="1.0" encoding="utf-8"?>
<inset
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:insetTop="dimension"
    android:insetRight="dimension"
    android:insetBottom="dimension"
    android:insetLeft="dimension" />

根标签为 <inset>，它的各个属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:insetTop、android:insetRight、android:insetBottom、android:insetLeft 内容距离各个边框的距离

7.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<inset xmlns:android="http://schemas.android.com/apk/res/android"
       android:drawable="@drawable/shape_dark"
       android:insetBottom="10dp"
       android:insetTop="10dp"
       android:insetLeft="10dp"
       android:insetRight="10dp" />

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@drawable/drawable_inset">

    <TextView
            android:textSize="20sp"
            android:text="TextTextTextTextTextTextTextTextTextTextTextTextTextTextTextTextTextText"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

inset-drawable

8. ScaleDrawable

ScaleDrawable 可以根据 level 值动态地将 Drawable 进行一定比例的缩放。当 level 的取值范围为 [0, 10000]，当 level 为 0 时表示隐藏；当 level 值为 1 时，Drawable 的大小为初始化时的缩放比例，当 level 值为 10000 时，Drawable 大小为 100% 缩放比例。

8.1 语法

定义 ScaleDrawable 的语法如下：

<?xml version="1.0" encoding="utf-8"?>
<scale
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:scaleGravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                          "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                          "center" | "fill" | "clip_vertical" | "clip_horizontal"]
    android:scaleHeight="percentage"
    android:scaleWidth="percentage" />

它的根标签为 <scale>，它的各个属性的含义分别是：

android:drawable

drawable 资源，可引用现有的的 Drawable

android:scaleGravity

当图片尺寸小于 View 时，设置这个属性值可以对图片进行定位，可以使用 ”|“ 符号组合使用，所有值的含义分别为：

值 说明
top 将对象放在其容器顶部，不改变其大小。
bottom 将对象放在其容器底部，不改变其大小。
left 将对象放在其容器左边缘，不改变其大小。这是默认值。
right 将对象放在其容器右边缘，不改变其大小。
center_vertical 将对象放在其容器的垂直中心，不改变其大小。
fill_vertical 按需要扩展对象的垂直大小，使其完全适应其容器。
center_horizontal 将对象放在其容器的水平中心，不改变其大小。
fill_horizontal 按需要扩展对象的水平大小，使其完全适应其容器。
center 将对象放在其容器的水平和垂直轴中心，不改变其大小。
fill 按需要扩展对象的垂直大小，使其完全适应其容器。
clip_vertical 可设置为让子元素的上边缘和/或下边缘裁剪至其容器边界的附加选项。裁剪基于垂直重力：顶部重力裁剪上边缘，底部重力裁剪下边缘，任一重力不会同时裁剪两边。
clip_horizontal 可设置为让子元素的左边和/或右边裁剪至其容器边界的附加选项。裁剪基于水平重力：左边重力裁剪右边缘，右边重力裁剪左边缘，任一重力不会同时裁剪两边。

android:scaleHeight

Drawable 高的缩放比例，值越高最终结果越小。

android:scaleWidth

Drawable 宽的缩放比例

8.2 用法示例

这里采用定制一个大小可变的背景为例，展示 ScaleDrawable 的简单用法。

定义

<?xml version="1.0" encoding="utf-8"?>
<scale xmlns:android="http://schemas.android.com/apk/res/android"
       android:drawable="@drawable/kakarotto"
       android:scaleHeight="80%"
       android:scaleWidth="80%"
       android:scaleGravity="center" />

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
            android:text="Button"
            android:layout_width="200dp"
            android:layout_height="100dp"
            android:background="@drawable/drawable_scale"
            android:id="@+id/button"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>
class ScaleDrawableActivity : AppCompatActivity() {
    lateinit var scaleDrawable: ScaleDrawable
    var curLevel = 0

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_scale_drawable)

        scaleDrawable = findViewById<Button>(R.id.button).background as ScaleDrawable
        scaleDrawable.level = 0

        Observable.interval(200, TimeUnit.MILLISECONDS)
            .subscribeOn(Schedulers.io())
            .observeOn(AndroidSchedulers.mainThread()).subscribe {
                scaleDrawable.level = curLevel
                curLevel += 200
                if (curLevel >= 10000) {
                    curLevel = 0
                }
                Log.e("gpj", "level ${curLevel}")
            }
    }
}

效果图

scale-drawable

9. ClipDrawable

与 ScaleDrawable 原理相同，ClipDrawable 则可以根据 level 值动态地将 Drawable 进行一定比例的剪裁。当 level 的取值范围为 [0, 10000]，当 level 为 0 时表示隐藏；当 level 值为 1 时，Drawable 的大小为初始化时的剪裁比例，当 level 值为 10000 时，Drawable 大小为 100% 剪裁比例。

9.1 语法

定义 ClipDrawable 的语法规则如下：

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:clipOrientation=["horizontal" | "vertical"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                     "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                     "center" | "fill" | "clip_vertical" | "clip_horizontal"] />

它的根标签为 <clip>，各个属性的含义分别是：

android:drawable

drawable 资源，可引用现有的的 Drawable

android:clipOrientation

剪裁方向，horizontal 表示水平方向剪裁，vertical 表示竖直方向剪裁

android:gravity

gravity 属性需要配合 clipOrientation 来使用，可以使用 ”|“ 符号组合使用，所有值的含义分别为：

值 说明
top 将对象放在其容器顶部，不改变其大小。当 clipOrientation 是 "vertical" 时，在可绘制对象的底部裁剪。
bottom 将对象放在其容器底部，不改变其大小。当 clipOrientation 是 "vertical" 时，在可绘制对象的顶部裁剪。
left 将对象放在其容器左边缘，不改变其大小。这是默认值。当 clipOrientation 是 "horizontal" 时，在可绘制对象的右边裁剪。这是默认值。
right 将对象放在其容器右边缘，不改变其大小。当 clipOrientation 是 "horizontal"时，在可绘制对象的左边裁剪。
center_vertical 将对象放在其容器的垂直中心，不改变其大小。裁剪行为与重力为 "center" 时相同。
fill_vertical 按需要扩展对象的垂直大小，使其完全适应其容器。当 clipOrientation 是 "vertical" 时，不会进行裁剪，因为可绘制对象会填充垂直空间（除非可绘制对象级别为 0，此时它不可见）。
center_horizontal 将对象放在其容器的水平中心，不改变其大小。裁剪行为与重力为 "center" 时相同。
fill_horizontal 按需要扩展对象的水平大小，使其完全适应其容器。当 clipOrientation 是 "horizontal" 时，不会进行裁剪，因为可绘制对象会填充水平空间（除非可绘制对象级别为 0，此时它不可见）。
center 将对象放在其容器的水平和垂直轴中心，不改变其大小。当 clipOrientation 是 "horizontal" 时，在左边和右边裁剪。当 clipOrientation 是 "vertical" 时，在顶部和底部裁剪。
fill 按需要扩展对象的垂直大小，使其完全适应其容器。不会进行裁剪，因为可绘制对象会填充水平和垂直空间（除非可绘制对象级别为 0，此时它不可见）。
clip_vertical 可设置为让子元素的上边缘和/或下边缘裁剪至其容器边界的附加选项。裁剪基于垂直重力：顶部重力裁剪上边缘，底部重力裁剪下边缘，任一重力不会同时裁剪两边。
clip_horizontal 可设置为让子元素的左边和/或右边裁剪至其容器边界的附加选项。裁剪基于水平重力：左边重力裁剪右边缘，右边重力裁剪左边缘，任一重力不会同时裁剪两边。

9.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<clip xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:clipOrientation=["horizontal" | "vertical"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                     "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                     "center" | "fill" | "clip_vertical" | "clip_horizontal"] />

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
            android:text="Button"
            android:layout_width="200dp"
            android:layout_height="100dp"
            android:background="@drawable/drawable_clip"
            android:id="@+id/button"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>
class ClipDrawableActivity : AppCompatActivity() {
    lateinit var clipDrawable: ClipDrawable
    var curLevel = 0

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_clip_drawable)

        clipDrawable = findViewById<Button>(R.id.button).background as ClipDrawable
        clipDrawable.level = 0

        Observable.interval(50, TimeUnit.MILLISECONDS)
            .subscribeOn(Schedulers.io())
            .observeOn(AndroidSchedulers.mainThread()).subscribe {
                clipDrawable.level = curLevel
                curLevel += 200
                if (curLevel >= 10000) {
                    curLevel = 0
                }
                Log.e("gpj", "level ${curLevel}")
            }
    }
}

效果图

clip-drawable

10. RotateDrawable

与 ScaleDrawable 和 ClipDrawable 类似，RotateDrawable 可以根据 level 值将 Drawable 进行动态旋转。

10.1 语法

RotateDrawable 的定义方法如下：

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:visible=["true" | "false"]
    android:fromDegrees="integer"
    android:toDegrees="integer"
    android:pivotX="percentage"
    android:pivotY="percentage" />

它的根标签为 <clip>，各个属性的含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:visible 是否可见
android:fromDegrees 旋转起始角度
android:toDegrees 旋转结束角度
android:pivotX 旋转中心位于 X 轴的百分比
android:pivotY 旋转中心位于 Y 轴的百分比

10.2 用法示例

下面以定义一个可旋转的背景为例展示 RotateDrawable 的简单使用

定义

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="http://schemas.android.com/apk/res/android"
        android:drawable="@drawable/kakarotto"
        android:fromDegrees="0"
        android:toDegrees="180"
        android:pivotX="50%"
        android:pivotY="50%"/>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
            android:text="Button"
            android:layout_width="200dp"
            android:layout_height="100dp"
            android:background="@drawable/drawable_rotate"
            android:id="@+id/button"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>
class RotateDrawableActivity : AppCompatActivity() {
    lateinit var rotateDrawable: RotateDrawable
    var curLevel = 0

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_rotate_drawable)

        rotateDrawable = findViewById<Button>(R.id.button).background as RotateDrawable
        rotateDrawable.level = 0

        Observable.interval(50, TimeUnit.MILLISECONDS)
            .subscribeOn(Schedulers.io())
            .observeOn(AndroidSchedulers.mainThread()).subscribe {
                rotateDrawable.level = curLevel
                curLevel += 200
                if (curLevel >= 10000) {
                    curLevel = 0
                }
                Log.e("gpj", "level ${curLevel}")
            }
    }
}

效果图

rotate-drawable

11. TransitionDrawable

有时候我们可能需要在两个图片切换的时候增加渐变效果，除了使用动画之外，这里还可以用 TransitionDrawable 轻松实现。

11.1 语法

<?xml version="1.0" encoding="utf-8"?>
<transition
xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@[package:]drawable/drawable_resource"
        android:id="@[+][package:]id/resource_name"
        android:top="dimension"
        android:right="dimension"
        android:bottom="dimension"
        android:left="dimension" />
</transition>

它的根标签为 <transition>，它可以包含多个 <item> 标签，每个 item 表示一个 Drawable，item 的属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:id iitem 的 id，使用"@+id/name"的形式表示。可通过 View.findViewById() 或者 Activity.findViewById() 方法查找到这个 Drawable
android:top、android:right、android:bottom、android:left Drawable 相对于 View 在各个方向的偏移量

11.2 用法示例

这里定义一个淡入淡出效果的图片切换效果，展示 TransitionDrawable 的基本使用。

定义

<?xml version="1.0" encoding="utf-8"?>
<transition xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:drawable="@drawable/kakarotto1" />
    <item android:drawable="@drawable/kakarotto2" />
</transition>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
            android:layout_width="230dp"
            android:layout_height="150dp"
            android:background="@drawable/drawable_transition"
            android:id="@+id/img"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>
class TransitionDrawableActivity : AppCompatActivity() {
    lateinit var disposable: Disposable
    var reverse = false

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_transition_drawable)

        var transitionDrawable = findViewById<ImageView>(R.id.img).background as TransitionDrawable

        Observable.interval(3000, TimeUnit.MILLISECONDS)
            .subscribeOn(Schedulers.io())
            .observeOn(AndroidSchedulers.mainThread())
            .subscribe(object : Observer<Long> {
                override fun onSubscribe(d: Disposable) {
                    disposable = d
                }
                override fun onComplete() {
                }

                override fun onNext(t: Long) {
                    if (!reverse) {
                        transitionDrawable.startTransition(3000)
                        reverse = true
                    } else {
                        transitionDrawable.reverseTransition(3000)
                        reverse = false
                    }
                }

                override fun onError(e: Throwable) {
                }

            })
    }

效果图

transition-drawable

11. RippleDrawable

记得谷歌刚发布 Android 5.0 系统时，用 API 21 的镜像启动模拟器后看到一个很明显的变化就是，很多按钮上都加了点击波纹效果，

11.1 语法

<ripple xmlns:android="http://schemas.android.com/apk/res/android"
        android:color="color"
        android:radius="dimension">
    <item
        android:id="@[package:]id/resource_name"
        android:drawable="@[package:]drawable/drawable_resource"
        android:top="dimension"
        android:right="dimension"
        android:bottom="dimension"
        android:left="dimension"
        android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                          "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                          "center" | "fill" | "clip_vertical" | "clip_horizontal"] />

</ripple>

RippleDrawable 顶层标签为 <ripple>，它的两个属性的含义分别是：

android:color

ripple 效果的颜色

android:radius

ripple 完全扩散开始的半径。默认会根据容器大小来计算。

除此之外，它可以包含多个 <item> 标签，每个 item 表示一个 Drawable，item 的属性含义分别是：

属性 含义
android:drawable drawable 资源，可引用现有的的 Drawable
android:id 如果 item 的 id 设置成 @android:id/mask，在初始化时这个 item 不会被绘制，只会在点击的时候以蒙层的形式限制波纹的范围在这个 item 之内
android:top、android:right、android:bottom、android:left Drawable 相对于 View 在各个方向的偏移量
android:gravity 尺寸小于容器尺寸时在容器中的摆放位置

11.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<ripple xmlns:android="http://schemas.android.com/apk/res/android"
        android:color="@color/colorAccent"
        android:radius="90dp">

    <item
            android:id="@android:id/mask"
            android:drawable="@android:color/white" />

    <item android:drawable="@color/colorPrimary" />

</ripple>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
            android:text="I' m a Button"
            android:layout_width="200dp"
            android:layout_height="50dp"
            android:background="@drawable/drawable_ripple"
            android:id="@+id/button"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

ripple-drawable

12. VectorDrawable

从 API 21(Android 5.0) 开始，Google 开始支持使用 Vector，VectorDrawable 应运而生。相比于普通的 Drawable，它具有以下优点：

  • Vector 图像可以自动进行适配，不需要通过分辨率来设置不同的图片
  • Vector 图像可以大幅减少图像的体积，同样一张图，用 Vector 来实现，可能只有 PNG 的几十分之一
  • 使用简单，很多设计工具都可以直接导出 SVG 图像，从而转换成 Vector 图像
  • 功能强大，不用写很多代码就可以实现非常复杂的动画
  • 成熟、稳定，目前已经非常广泛地进行使用了

12.1 语法

定义一个 VectorDrawable 的语法如下：

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
    android:name="string"
    android:width="dimension"
    android:height="dimension"
    android:viewportHeight="float"
    android:viewportWidth="float"
    android:tint="color"
    android:tintMode=["add" | "multiply" | "src_top" | "src_in" | "src_over" | "screen"]
    android:autoMirrored=["true" | "false"]
    android:alpha="integer" />
    <group
        android:name="string"
        android:pivotX="float"
        android:pivotY="float"
        android:rotation="integer"
        android:translationX="float"
        android:translationY="float"
        android:scaleX="float"
        android:scaleY="float">
        <path
            android:name="string"
            android:pathData="path"
            android:fillColor="color"
            android:fillAlpha="integer"
            android:strokeColor="color"
            android:strokeWidth="integer"
            android:strokeAlpha="integer"
            android:trimPathStart="float"
            android:trimPathEnd="float"
            android:trimPathOffset="float"
            android:strokeLineCap=["butt" | "round" | "square"]
            android:strokeLineJoin=["round" | "bevel" | "miter"]
            android:strokeMiterLimit="integer"
            android:fillType=["nonZero" | "evenOdd"] />
        <clip-path
            android:name="string"
            android:pathData="path" />
    </group>
</vector>

VectorDrawable 的根标签为 <vector>，老规矩，先看看它的子元素属性和含义：

属性 含义
android:name drawable 的名字
android:width、android:height 内部(intrinsic)宽度和高度。一般使用 dp
android:viewportWidth、android:viewportHeight 矢量图视图的宽度和高度。视图就是矢量图 path 路径数据所绘制的虚拟画布
android:tint 给矢量图着色
android:tintMode 着色模式。共支持六种模式，默认为“src_in"，详情请参考 PorterDuff.Mode
android:autoMirrored 自动翻转
android:alpha 图片透明度。取值范围为 [0, 255]VectorDrawble 支持

一张矢量图可以由多个 path 组成，<group> 标签可以对多个 path 进行分组，标签内的属性值对组内所有 path 都生效，<group> 标签的各个属性及其含义分别为如下：

属性 含义
android:name 分组的名字
android:pivotX、android:pivotY 缩放和旋转时候的 X 和 Y 的基准点。该值是相对于 vector 的 viewport 值来指定的
android:translationX、android:translationY X 轴和 Y 轴方向的平移位移。该值同样是相对于 viewport 值来指定的
android:rotation 旋转角度
android:scaleX、android:scaleY 分别在 X 轴和 Y 轴方向的缩放比例

接下来就是 <path> 标签了，<path> 标签定了的矢量图的绘制方法，包括绘制路径、颜色、边框样式等属性，它的所有属性及其含义如下：

属性 含义
android:pathData path 指令。指令格式参考：路径
android:fillColor path 填充颜色。一般为纯色，API 24 开始支持 Gradient 渐变色，详情请参考：vectordrawable-gradients-part1 和 vectordrawable-gradients-part1-2/
android:fillAlpha X 轴和 Y 轴方向的平移位移。该值同样是相对于 viewport 值来指定的
android:fillType path 的填充模式。默认是"noneZero"，详情参考：非零环绕数规则和奇-偶规则 和 Android 关于Path的FillType
android:strokeWidth path 边框宽度
android:strokeColor path 边框颜色
android:strokeAlpha path 边框透明度
android:strokeLineCap path 线头的形状。buff 平头、round 圆头和 square 方头。默认为 buff
android:strokeLineJoin path 拐角的形状。miter 尖角、 bevel 平角和 round 圆角。默认为 miter
android:strokeMiterLimit 设置拐角的形状为 miter 时，拐角的延长线的最大值。当小到一定程度时，miter 效果将会失效从而变成 bevel 效果
android:trimPathStart 从 path 起始位置截断路径的比率。取值范围为[0, 1]
android:trimPathEnd 从 path 结束位置截断路径的比率。取值范围为[0, 1]
android:trimPathOffset path 截取起点的偏移量。取值范围为[0, 1]，由于 path 的起点和终点可以看作的首尾相连的，因此起点和终点是一起发生偏移的

12.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<vector xmlns:android="http://schemas.android.com/apk/res/android"
        android:width="200dp"
        android:height="200dp"
        android:viewportHeight="600"
        android:viewportWidth="600">
    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="butt"
            android:pathData="M5 10 l200 0"/>
    <!--路径起点/终点往后偏移 10%，从新起点开始往后截断至 50% 的路径-->
    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="butt"
            android:trimPathStart="0.5"
            android:trimPathOffset="0.1"
            android:pathData="M5 80 l200 0"/>
    <!--路径起点/终点往后偏移 50%，从新终点往前截断至 70% 部分-->
    <!--也可以理解为从新起点往后截取至 70% 部分-->
    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="butt"
            android:trimPathEnd="0.7"
            android:trimPathOffset="0.5"
            android:pathData="M5 150 l200 0"/>

    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="square"
            android:strokeLineJoin="round"
            android:pathData="M5 230 l200 0 l-100 30"/>
    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="butt"
            android:strokeLineJoin="miter"
            android:pathData="M5 290 l200 0 l-100 30"/>
    <path
            android:strokeWidth="15"
            android:strokeColor="#000000"
            android:strokeLineCap="round"
            android:strokeLineJoin="miter"
            android:strokeMiterLimit="7"
            android:pathData="M5 350 l200 0 l-100 30"/>

    <group
            android:name="name"
            android:translateX="10"
            android:translateY="10"
            android:rotation="90"
            android:pivotX="300"
            android:pivotY="300">
        <path
                android:name="noneZero"
                android:strokeWidth="2"
                android:strokeColor="#ffffff"
                android:fillColor="#3C8FC1"
                android:pathData="M20 120 a100 100 0 1 1 200 0 a100 100 0 1 1 -200 0
            M40 120 a80 80 0 1 1 160 0 a80 80 0 1 1 -160 0"/>
        <path
                android:name="evenOdd"
                android:strokeWidth="5"
                android:strokeColor="#ffffff"
                android:strokeAlpha="128"
                android:fillColor="#3C8FC1"
                android:fillType="evenOdd"
                android:pathData="M260 120 a100 100 0 1 1 200 0 a100 100 0 1 1 -200 0
            M280 120 a80 80 0 1 1 160 0 a80 80 0 1 1 -160 0"/>
    </group>
</vector>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.appcompat.widget.AppCompatImageView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:srcCompat="@drawable/drawable_vector"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

效果图

vector-drawable

12.3 兼容性问题

由于 VectorDrawable 是从 Android 5.0 之后引入的，如果想要在旧设备上运行，就必须要进行兼容性设置，由于篇幅有限，可以参考Android Vector曲折的兼容之路，这里不再赘述。

13. AnimatedVectorDrawable

当你以为 VectorDrawable 除了替代传统图标别无它用那你就实在 too young 了，与 VetorDrawable 一起诞生的还有 AnimatedVectorDrawable。还记得 VectorDrawable 中的 group 和 path 有个 name 属性吗？这时候它们就派上用场了，AnimatedVectorDrawable 可以通过 name 属性为 group 和 path 绑定一个属性动画，让这些 path 可以动起来，做出比较炫酷的动画效果。在 API 25 之前，因为渲染是在 UI 线程进行的的，因此性能不是很好，加上兼容性问题，目前使用得并不多。自从 API 25 之后，Google 将 AnimatedVectorDrawable 的渲染放在了 RenderThered 中执行，这显然减轻了不少 UI 线程的压力，Google 官方描述是：

This means animations in AnimatedVectorDrawable can remain smooth even when there is heavy workload on the UI thread.

因此，如果运行在新设备上，大家大可不必操心性能问题了。

13.1 语法

<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
     android:drawable="@[package:]drawable/drawable_resource" >
     <target
         android:name="string"
         android:animation="@[package:]animator/animator_resource" />
 </animated-vector>

AnimatedVectorDrawable 的根标签为 <animated-vector>，android:drawable 属性用来指定 VectorDrawable 资源，<target> 标签将它的子元素 name 属性指定的 VectorDrawable 中需要添加动画效果的 path 或者 group 与 animation 属性中的 animator 资源绑定起来。animation 资源同样可以通过标签定义或者指向现有的 animator 文件。

13.2 用法示例

下面以前面文章中提到的 Demo 中的一个效果为例，展示一个 AnimatedVectorDrawable 的基本用法。

定义

需要添加动画效果的 VectorDrawable，一共有两个 path：

<?xml version="1.0" encoding="utf-8"?>
<animated-vector
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:aapt="http://schemas.android.com/aapt"
        android:drawable="@drawable/ic_arrow">

    <target android:name="left">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="1000"
                    android:interpolator="@android:interpolator/anticipate_overshoot"
                    android:propertyName="translateX"
                    android:repeatCount="infinite"
                    android:repeatMode="reverse"
                    android:valueFrom="0"
                    android:valueTo="-10"
                    android:valueType="floatType"/>
        </aapt:attr>
    </target>

    <target android:name="right">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="1000"
                    android:interpolator="@android:interpolator/anticipate_overshoot"
                    android:propertyName="translateX"
                    android:repeatCount="infinite"
                    android:repeatMode="reverse"
                    android:valueFrom="0"
                    android:valueTo="10"
                    android:valueType="floatType"/>
        </aapt:attr>
    </target>

</animated-vector>

使用

在代码中监听和控制动画：

class AnimatedVectorDrawableActivity : AppCompatActivity() {
    private lateinit var animatable2Compat: Animatable2Compat

    @RequiresApi(Build.VERSION_CODES.M)
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_animated_vector_drawable)

        var image = findViewById<ImageView>(R.id.image)
        var animatedVectorDrawableCompat = AnimatedVectorDrawableCompat.create(this, R.drawable.drawable_animated_vector)
        image.setImageDrawable(animatedVectorDrawableCompat)
        animatable2Compat = image.drawable as Animatable2Compat
        animatable2Compat.registerAnimationCallback(object : Animatable2Compat.AnimationCallback() {
            override fun onAnimationStart(drawable: Drawable?) {
                Log.e("gpj", "onAnimationStart")
            }
            override fun onAnimationEnd(drawable: Drawable?) {
                Log.e("gpj", "onAnimationEnd")
            }
        })
        animatable2Compat.start()
    }

    override fun onDestroy() {
        super.onDestroy()
        animatable2Compat.stop()
    }
}

效果图

animated-vector-drawable

14. AnimatedStateListDrawable

前面提到的 StateListDrawable 只能使用静态的资源在不同的状态之间进行切换，同样的，在 Android 5.0 之后，状态列表里可以使用动态资源了，它就是 AnimatedStateListDrawable。

14.1 语法

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android"
    android:constantSize=["true" | "false"]
    android:dither=["true" | "false"]
    android:variablePadding=["true" | "false"]
    android:autoMirrored=["true" | "false"]
    android:enterFadeDuration="integer"
    android:exitFadeDuration="integer">
    <item
        android:id="@[+][package:]id/resource_name"
        android:drawable="@[package:]drawable/drawable_resource"
        android:state_pressed=["true" | "false"]
        android:state_focused=["true" | "false"]
        android:state_hovered=["true" | "false"]
        android:state_selected=["true" | "false"]
        android:state_checkable=["true" | "false"]
        android:state_checked=["true" | "false"]
        android:state_enabled=["true" | "false"]
        android:state_activated=["true" | "false"]
        android:state_window_focused=["true" | "false"] />
    <transition
        android:drawable="@[package:]drawable/drawable_resource"
        android:fromId="@[package:]id/item_name"
        android:toId="@[package:]id/item_name" />
</selector>

可以发现，相对于 StateListDrawable，这里只多出一个 <transition> 标签，它的各个属性含义分别是：

android:drawable

定义或者指向一个 AnimatedVectorDrawable 资源。不难理解，这里需要指定状态变化的动画。

android:fromId 和 android:toId

分别指定状态变化的起始和结束 item 的 id。详情请看示例。

14.2 用法示例

定义

<?xml version="1.0" encoding="utf-8"?>
<animated-selector
        xmlns:android="http://schemas.android.com/apk/res/android"
        android:visible="true"
        android:dither="true">

    <!--勾选状态-->
    <item
            android:id="@+id/checked"
            android:drawable="@drawable/ic_checked"
            android:state_checked="true" />

    <!--未勾选状态-->
    <item
            android:id="@+id/unchecked"
            android:drawable="@drawable/ic_unchecked" />

    <!--未勾选状态过度到勾选状态-->
    <transition
            android:drawable="@drawable/toggle_unchecked_checked"
            android:fromId="@id/unchecked"
            android:toId="@id/checked" />

    <!--勾选状态过度到未勾选状态-->
    <transition
            android:drawable="@drawable/toggle_checked_unchecked"
            android:fromId="@id/checked"
            android:toId="@id/unchecked" />

</animated-selector>

正常状态到勾选状态过度动画：

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
                 xmlns:aapt="http://schemas.android.com/aapt"
                 android:drawable="@drawable/ic_checked">

    <!--打勾 path 动画-->
    <target android:name="tick">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="200"
                    android:interpolator="@android:interpolator/accelerate_cubic"
                    android:propertyName="trimPathEnd"
                    android:valueFrom="0"
                    android:valueTo="1"
                    android:valueType="floatType" />
        </aapt:attr>
    </target>

    <!--圆圈 path 动画-->
    <target android:name="circle">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="500"
                    android:interpolator="@android:interpolator/accelerate_decelerate"
                    android:propertyName="strokeColor"
                    android:valueFrom="#A0A0A0"
                    android:valueTo="#1E9618"
                    android:valueType="intType" />
        </aapt:attr>
    </target>
</animated-vector>

勾选状态到未勾选状态过度动画：

<?xml version="1.0" encoding="utf-8"?>
<animated-vector xmlns:android="http://schemas.android.com/apk/res/android"
                 xmlns:aapt="http://schemas.android.com/aapt"
                 android:drawable="@drawable/ic_checked">

    <!--打勾 path 动画-->
    <target android:name="tick">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="100"
                    android:interpolator="@android:interpolator/decelerate_cubic"
                    android:propertyName="trimPathEnd"
                    android:valueFrom="1"
                    android:valueTo="0"
                    android:valueType="floatType" />
        </aapt:attr>
    </target>

    <!--圆圈 path 动画-->
    <target android:name="circle">
        <aapt:attr name="android:animation">
            <objectAnimator
                    android:duration="500"
                    android:interpolator="@android:interpolator/accelerate_decelerate"
                    android:propertyName="strokeColor"
                    android:valueFrom="#1E9618"
                    android:valueTo="#A0A0A0"
                    android:valueType="intType" />
        </aapt:attr>
    </target>
</animated-vector>

使用

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.appcompat.widget.AppCompatCheckBox
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            android:button="@drawable/drawable_animated_state_list"
            android:paddingEnd="8dp"
            android:paddingLeft="8dp"
            android:paddingRight="8dp"
            android:paddingStart="8dp"
            android:text="I'm a CheckBox"
            android:textColor="#ff00ff"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent" />

</androidx.constraintlayout.widget.ConstraintLayout>

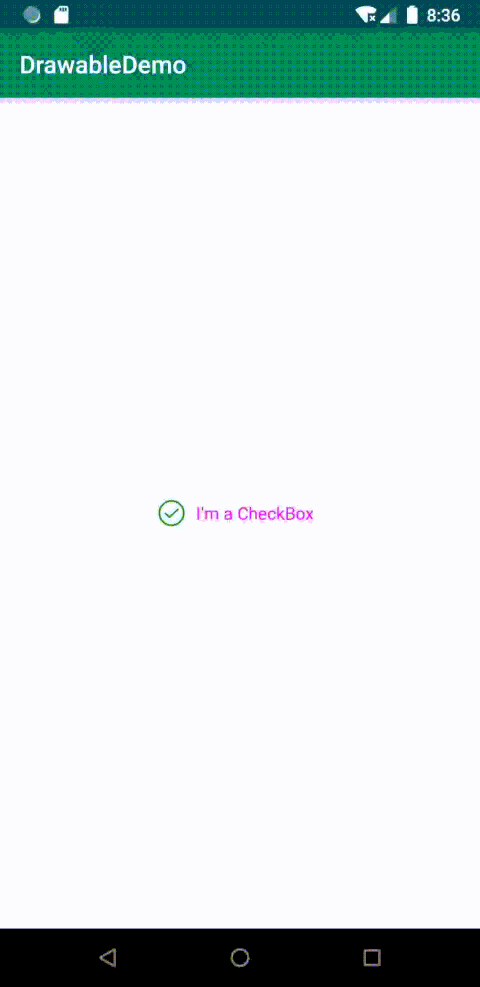

效果图

15. AnimatedImageDrawable

大家都知道，在 Android 8.0 之前，如果我们要在设备上显示 GIF 图，一般都要借助一些第三方的库（如 Glide）来实现。记得 Android 8.0 刚发布的时候，提到一个 ImageDecoder 类，它除了可以解析 PNG、JEPG 类型的文件之外，还可以解析 WebP 和 GIF，而 GIF 文件解析出来的正是 AnimatedImageDrawable。由于目前资源有限，Google 也没有提供使用 XML 来定义 AnimatedImageDrawable 的例子，这里就在 Kotlin 代码里面介绍 AnimatedImageDrawable 和 ImageDecoder 的简单使用。

使用

@RequiresApi(Build.VERSION_CODES.P)
class AnimatedImageDrawableActivity : AppCompatActivity() {
    var mAnimatedImageDrawable: AnimatedImageDrawable? = null

    private val cacheAsset: CacheAsset by lazy {
        CacheAsset(this)
    }

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_animated_image_drawable)

        button.setOnClickListener {
            ImageDecoder.createSource(cacheAsset.file("gif_example.gif")).also { source ->
                ImageDecoder.decodeDrawable(source).also { drawable ->
                    image.setImageDrawable(drawable)
                    if(drawable is AnimatedImageDrawable) {
                        mAnimatedImageDrawable = drawable
                        drawable.start()
                    }
                }
            }
        }
    }

    override fun onDestroy() {
        super.onDestroy()
        mAnimatedImageDrawable?.run { stop() }
    }
}

效果图

animated-image-drawable

到此，常见的 Drawable 的用法已经全部讲完了，如果要加深理解，建议把 Demo 跑一遍。

附：文章中的 Demo 地址：https://github.com/guanpj/DrawableDemo

About

Android 各种 Drawable 的用法示例

Resources

Readme
Activity

Stars

4 stars

Watchers

1 watching

Forks

1 fork
Report repository

Releases

No releases published

Packages

No packages published

Languages
