1.TrafficShark功能介绍

---

TrafficShark是基于 Facebook/atc 改造后的弱网模拟和抓包工具，可以快速进行弱网配置生成和对指定设备设置，同时还能实时抓包，查看设备上的传输详细信息。

TrafficShark项目是开源的，目标是希望大家能基于TrafficShark根据各自业务场景做定制，下一篇会介绍项目设计。

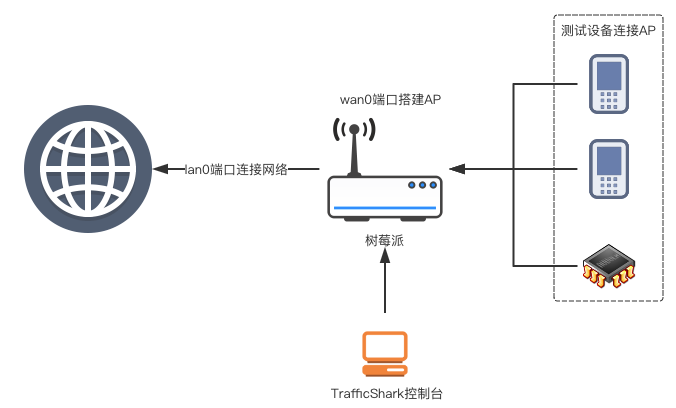

整体设备关系如下图，在树莓派通过lan0端口连接外网，wan0端口建立AP，并且在lan0和wan0之间建立包转发规则。测试设备通过连接AP接入网络，PC设备可以通过局域网直接访问树莓派的8080端口，打开TrafficShark控制面板进行控制。

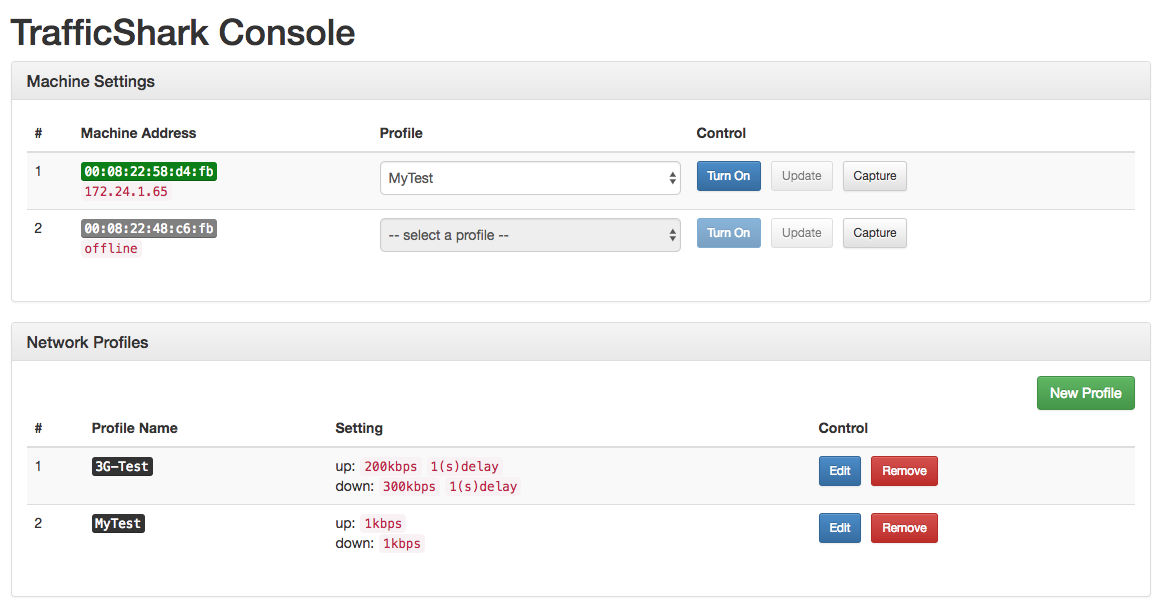

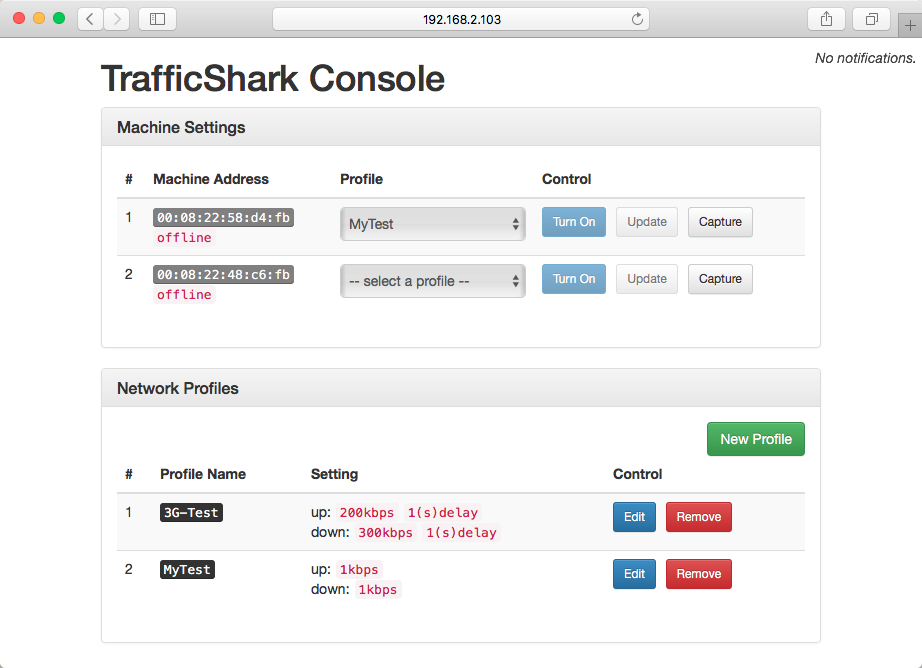

TrafficShark主界面由2部分组成：

1. Machine Settings - 测试设备管理和配置
2. Network Profiles - 弱网配置管理

1.1 Network Profiles

---

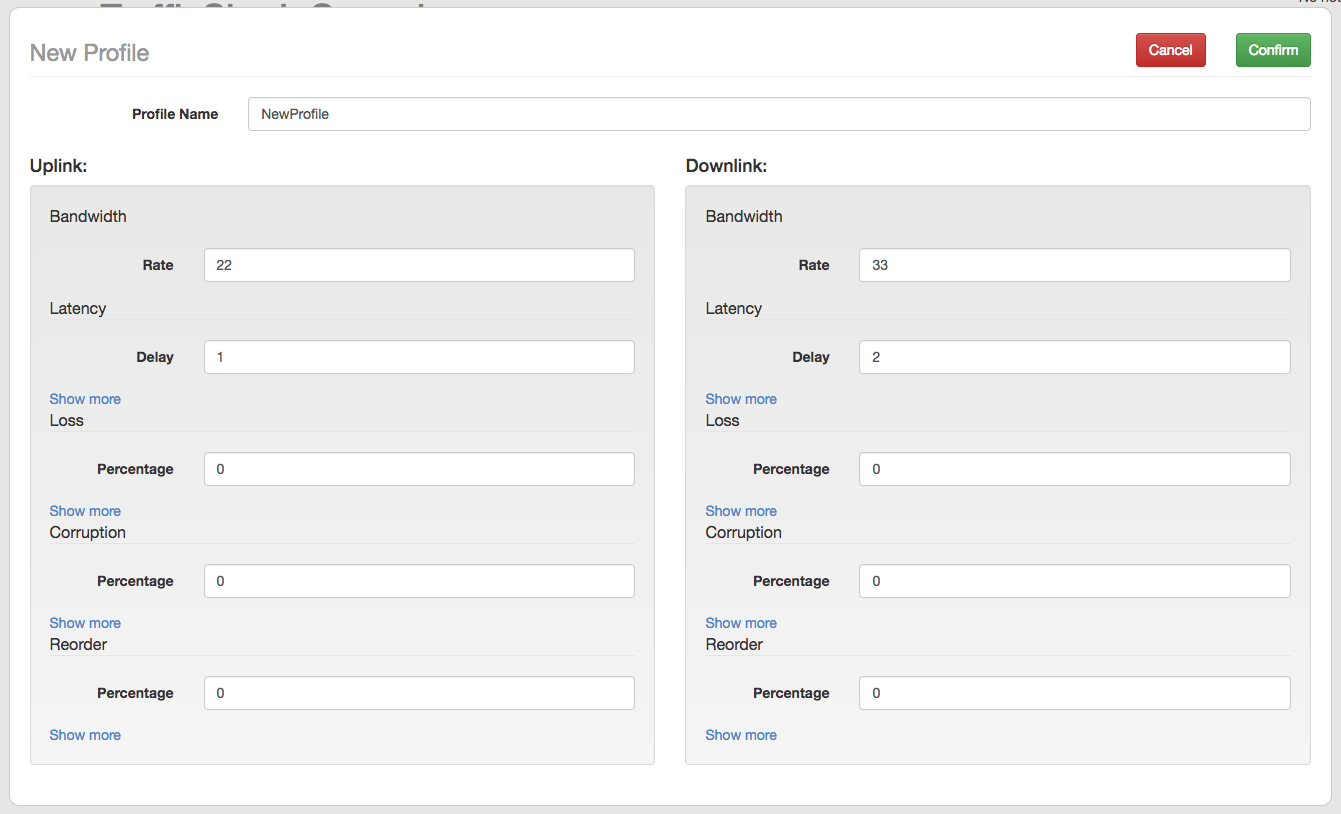

网络配置管理可以创建、编辑、删除相关配置，目前网络配置能力与 Facebook/atc 的一致，可以设置Bandwidth、Latency、Loss、Corruption、Reorder等，保存后即可在主页看到相应配置。

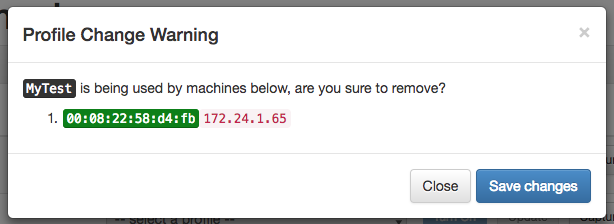

对已被使用的网络配置进行编辑、删除，则会弹出相应提示，确认后会立即生效到各个使用设备上。

1.2 Machine Settings

---

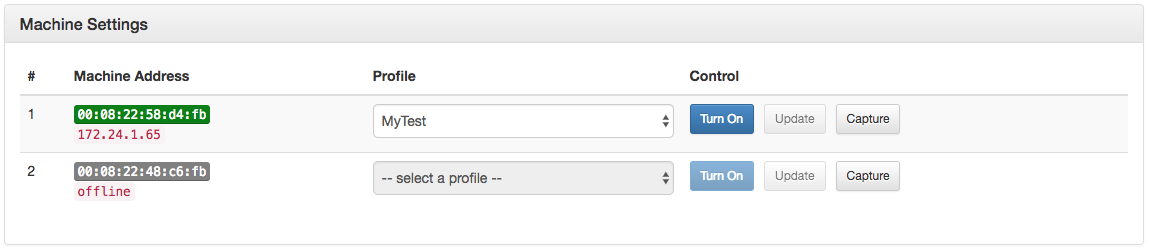

设备管理页面会自动扫描并列出当前已经连入AP的设备MAC和IP，之前有扫描过的但是当前没有在线的设备会显灰，如果超过2天都没有出现，则直接删除。

设备控制功能：

1. Profile - 可以为设备选择已保存的网络配置
2. Turn On - 把当前设备的网络配置启用，立即对设备的网络环境进行限制
3. Update - 把当前设备的网络配置选择保存下来，如果已经Turn On则立马生效到设备网络环境中
4. Capture - 打开该设备的抓包管理页面(Capture Panel)

1.3 Capture Panel

---

抓包管理页面主要提供以下功能：

1. 设置抓包过滤器(filter)
2. 开启抓包
3. General页 - 实时显示设备上下行流量
4. Detail页 - 实时显示设备抓到的包
5. 导出pcap文件

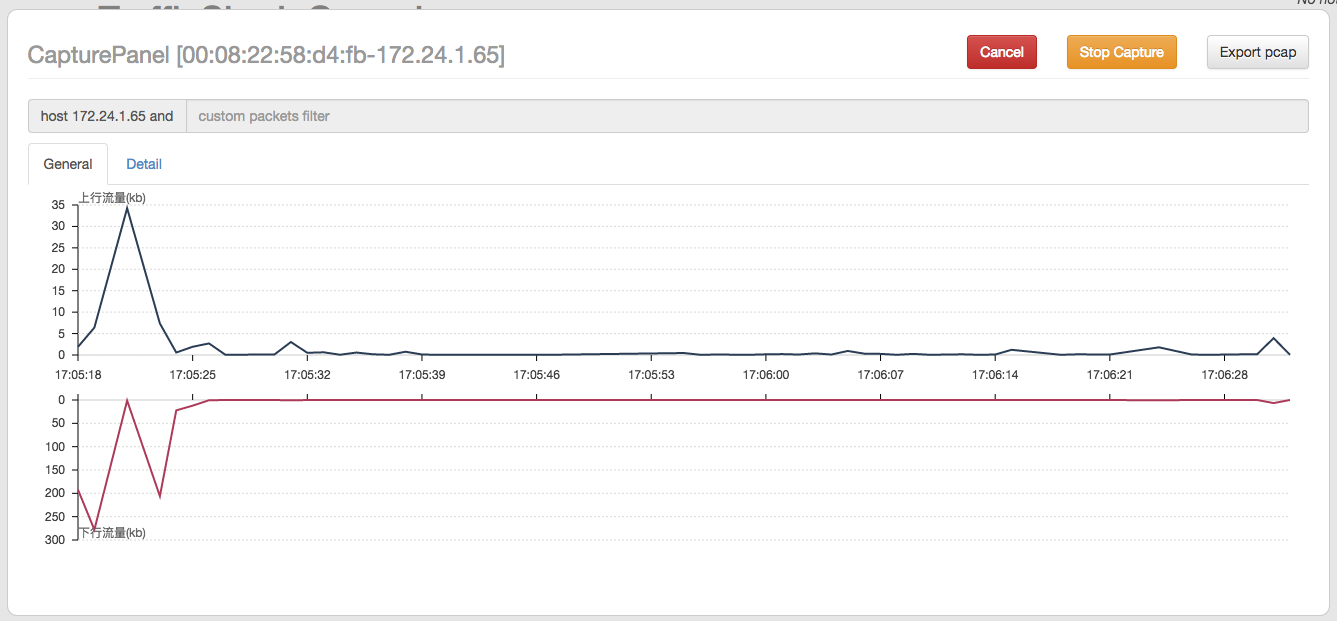

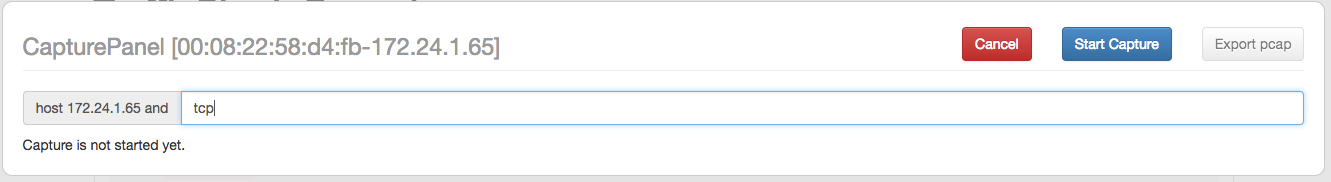

输入自定义filter后（如不输入则抓当前设备所有包），点击 Start Capture，则可以看到当前设备实时流量情况：

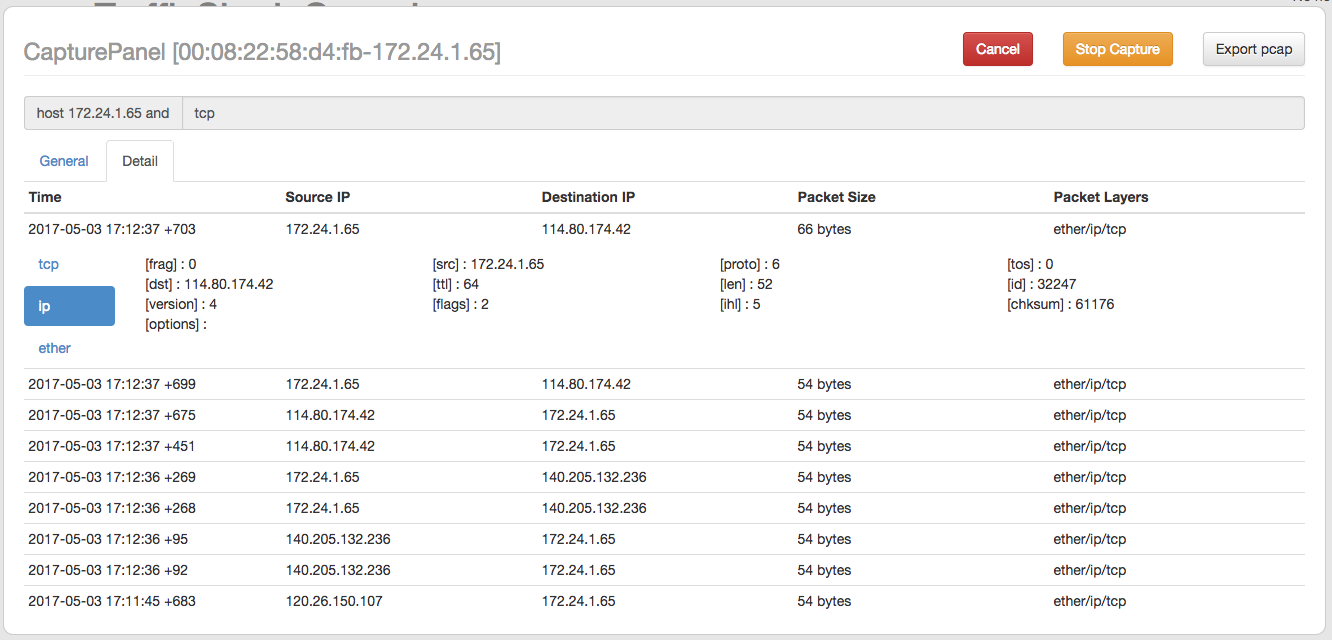

切换到Detail页面，则可以看到详细的包信息：

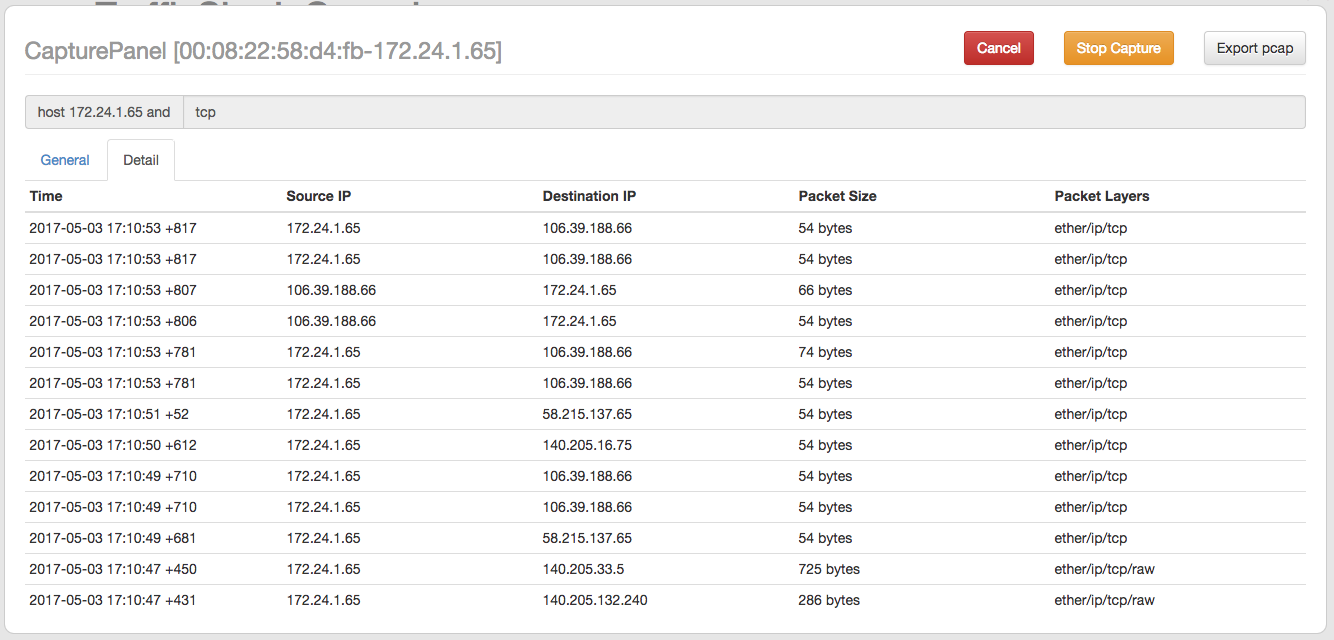

每行包数据分别是时间(到毫秒)、源IP、目标IP、包大小、包层类型，点击每个item，还能展开查看每个包的每层包数据：

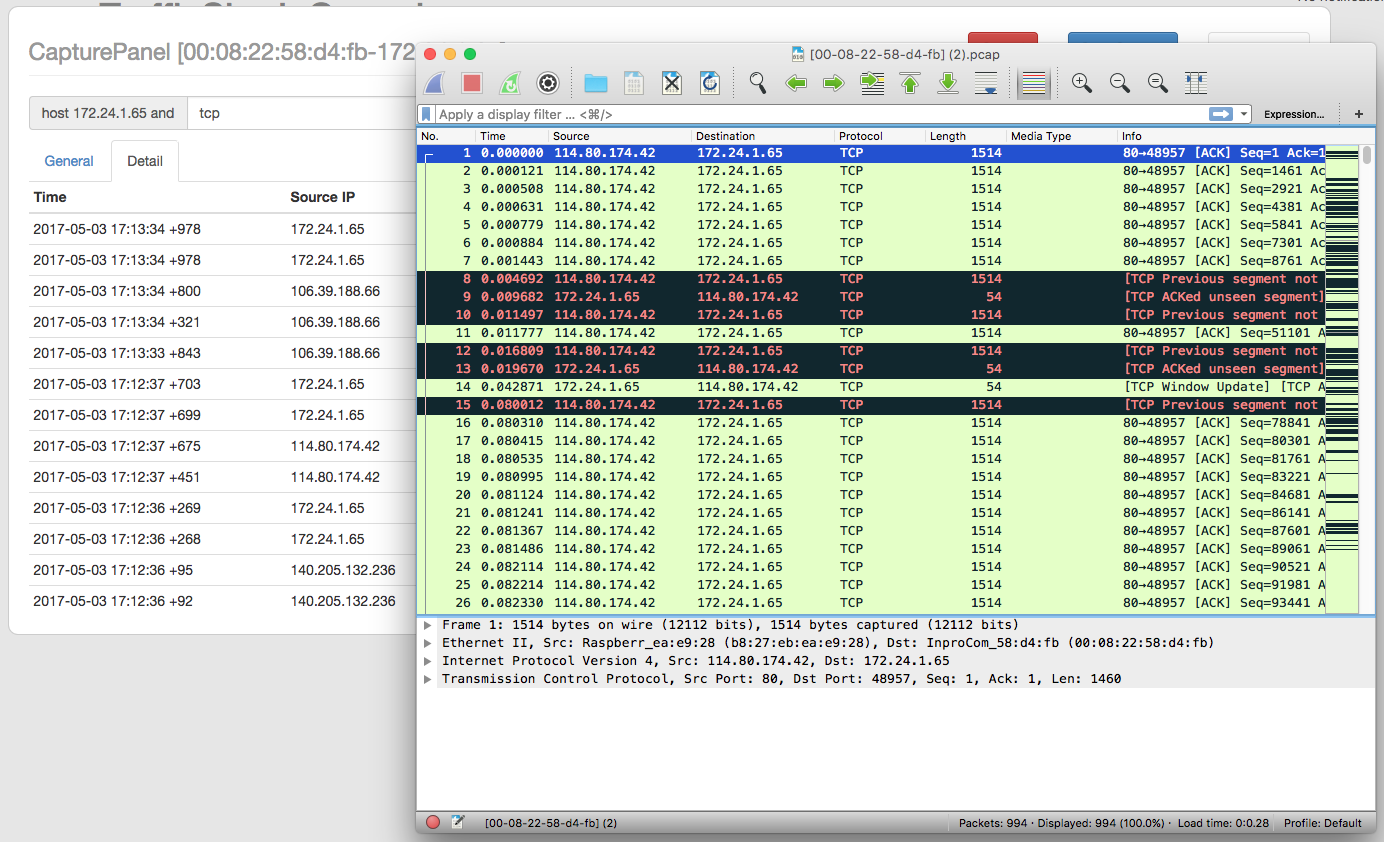

点击Export pcap，能立即把当前抓包情况通过pcap文件下载，下载后的文件可通过wireshark等其它抓包分析工具打开：

2. TrafficShark环境搭建与安装

---

2.1 环境

---

• 硬件
  1. 树莓派3代（板载WiFi），这是我购买的店铺（不是卖广告）
  2. 连到外网的路由器（随意，我用的是cisco），树莓派与路由器通过网线连接
  3. Macbook Pro 2012款
  4. 测试手机若干
• 软件
  1. 树莓派3代系统 - Linux raspberrypi 4.4.50-v7+
  2. OS X 10.11.6

下面开始在Mac中ssh到树莓派上进行环境配置。

2.2 WiFi热点搭建

---

参考文章： USING YOUR NEW RASPBERRY PI 3 AS A WIFI ACCESS POINT WITH HOSTAPD

2.2.1 安装dnsmasq和hostapd

在使用apt-get之前，先更新一下源，推荐使用aliyun的，可以上网找相关文章

sudo apt-get install dnsmasq hostapd

2.2.2 配置hostapd与wlan0接口

sudo vim /etc/dhcpcd.conf末尾添加：

denyinterfaces wlan0

sudo vim /etc/network/interfaces 对wlan0接口重新编辑：

allow-hotplug wlan0
iface wlan0 inet static
    address 172.24.1.1
    netmask 255.255.255.0
    network 172.24.1.0
    broadcast 172.24.1.255

sudo vim /etc/hostapd/hostapd.conf 添加如下内容：

interface=wlan0
driver=nl80211
ssid=Pi3-AP
hw_mode=g
channel=6
ieee80211n=1
wmm_enabled=1
ht_capab=[HT40][SHORT-GI-20][DSSS_CCK-40]
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0
wpa=2
wpa_key_mgmt=WPA-PSK
wpa_passphrase=raspberry
rsn_pairwise=CCMP

2.2.3 配置dnsmasq

sudo vim /etc/dnsmasq.conf 添加如下内容：

interface=wlan0
listen-address=172.24.1.1
bind-interfaces
server=8.8.8.8
domain-needed
bogus-priv
dhcp-range=172.24.1.50,172.24.1.150,12h

2.2.4 配置包转发规则

sudo vim /etc/rc.local在exit 0之前添加如下内容：

iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
iptables -A FORWARD -i eth0 -o wlan0 -m state --state RELATED,ESTABLISHED -j ACCEPT
iptables -A FORWARD -i wlan0 -o eth0 -j ACCEPT

2.2.5 配置生效并启动AP

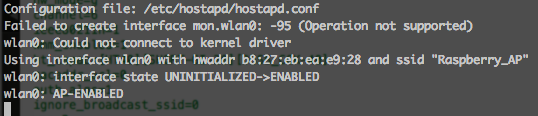

sudo reboot重启，让配置生效 sudo hostapd /etc/hostapd/hostapd.conf启动AP，成功后可看到：

2.3 编译并运行TrafficShark

---

2.3.1 依赖工具和环境安装

1. 安装git
2. 安装python
3. 安装pip

参考命令： sudo apt-get install git python python-pip

2.3.2 TrafficSharkService安装与运行

TrafficSharkService是TrafficShark的后台管理进程服务

pi@raspberrypi:~ $ git clone git@gitlab.alibaba-inc.com:traffic-shark/traffic-shark-service.git
pi@raspberrypi:~/traffic-shark-service $ sudo ./install.sh
pi@raspberrypi:~/traffic-shark-service $ sudo ./run.sh

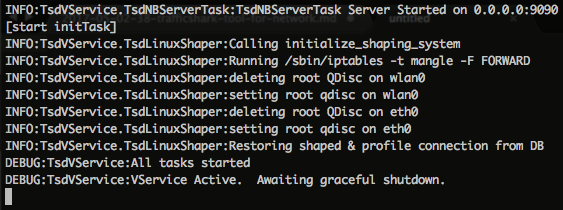

运行成功后应如下：

2.3.3 TrafficSharkConsole安装与运行

TrafficSharkConsole是TrafficShark的前台控制面板

pi@raspberrypi:~ $ git clone git@gitlab.alibaba-inc.com:traffic-shark/traffic-shark-console.git
pi@raspberrypi:~/traffic-shark-console $ sudo ./install.sh
pi@raspberrypi:~/traffic-shark-console $ sudo ./run.sh

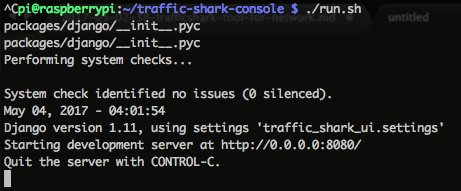

运成功后应如下：

在PC中直接通过浏览器访问{树莓派ip}:8080地址即可看到：
