米家扩展程序开发概述

概要

此项目为方便智能硬件接入小米米家 App（ iOS & Android 版本）。基于此方案，智能硬件厂商需要开发自己的米家扩展程序，用户使用米家 App 连接硬件之后，会自动下载、使用扩展程序，获得与设备交互的能力与 UI。米家客户端的扩展程序基于 React Native （以下简称RN）框架实现，可以实时动态更新，同时最大限度保留了原生 App 的体验。

兼容性

支持iOS & Android

开发环境

  1. RN 的开发环境详见该 项目主页，中文文档参见 React Native 中文网。注意 目前米家客户端中内置的 RN 引擎版本为 0.61,RN中文网无0.61版本的中文文档，可以参见其他版本的中文文档，建议阅读官网上的英文版文档。必须按照说明，配置好完整的RN开发环境，否则无法进行后续步骤

如果以前没做过RN开发，强烈建议先跑起RN的Demo Hello World后，再进行米家插件开发。由于RN的错误提示对于之前未接触过的开发者并不是很明确，此过程能让开发者对RN有一个基础了解。 安装或者运行RN过程中，如果出现错误提示，可移步RN社区总结的常见错误，中文版：新手提问前先来这里看看React Native的常见问题，英文版：Troubleshooting

  1. ReactNative调试 可以参考facebook文档 或者中文版, 最好跑起来调试之后，再进行后续开发。

  2. iPhone真机 | Android真机、模拟器。

由于iOS需要使用 Appstore 版本的米家APP,或者米家提供的ipa安装包来进行开发调试，而iOS模拟器不支持此两种方式安装APP，所以不能使用模拟器开发，必须使用一部 iOS 9.0 以上系统的 iPhone 真机。

开发工具

推荐VS Code。详细说明见 附录二：开发工具的详细说明

开发准备

必选：
  1. 保证你有一个已审核通过的小米 IoT 开发者平台 开发者账号。注册方式参考平台使用指南（智能设备硬件、iOS 扩展程序、Android 扩展程序使用同一个开发者账号）
  2. 下载并安装米家调试app，Android：https://fir.im/MiHomeForAndroid iOS：https://fir.im/mijiadevelopment 密码均为：keliyuan
可选（可后续操作）：
  1. 按引导创建新硬件，参照上面的文档嵌入式开发指南部分，审核完成后，按引导完成硬件的基础配置，注意配网方式（WiFi，BLE，combo，2G/4G，Zigbee等），一定要保证正确。假设你刚才申请的model为 xiaomi.plug.mtk1

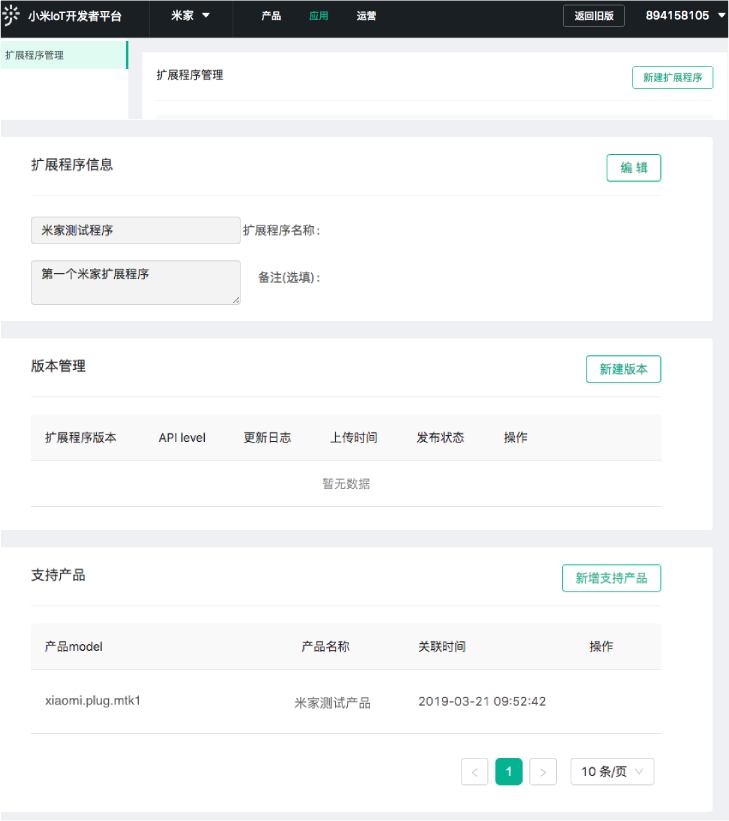

  2. 在米家后台创建该智能硬件的扩展程序。点击新建扩展程序，然后输入扩展程序的名称和描述。确认后，在列表会出现刚才创建的扩展程序，点击列表右侧的管理，新建支持产品，然后选择xiaomi.plug.mtk1后，点击确定。最后开发完成后，将会把js代码包上传到此页面。也就是在此页面，扩展程序和产品才算真正产生联系。部分操作如下图.


3. 米家 app 测试版设置服务器环境。
  • android
    1. 点击底部选项卡我的，点击其中的设置，在设置页下方可以找到服务器环境，默认设置为 release。
    2. 点击服务器环境，会出现选择服务器环境对话框。有两个选项 release 和 preview。
      release: 如要测试正式环境的接口，请选择此项。
      preview: 如要测试还处于测试阶段的接口，请选择此项。
  • ios
    1. 米家 app 测试版登录界面底部，有3个选项卡 REL, DEV, PV。
      REL: 如要测试正式环境的接口，请选择此项。
      DEV: 此项为米家内部使用，开发者和用户可忽略。
      PV: 如要测试还处于测试阶段的接口，请选择此项。
    2. 输入账号、密码，登录即可。

智能设备的发现与连接（iOS可选，可后续配置）

  1. 在开发与调试之前，需要将设备连接到米家客户端中。目前支持使用以下几种设备进行扩展程序的开发和调试：

    1. 已经接入米家的智能设备
    2. 正在开发的米家设备开发板
    3. 小米智能设备Demo开发板
    4. 任意已经接入米家的其他设备
    5. 虚拟设备（仅限iOS）

    其中，3、4和5由于不具备待开发设备的相应功能，只能用来开发UI界面。

  2. 使用 1 和 2 进行扩展程序开发时，需要确定已经在 IoT 平台完成该产品 model 的基础配置，不然无法在客户端的快连菜单和设备列表里看到设备。详见平台使用指南的 配置功能物料 部分

  3. 使用米家开发者账号登陆 客户端。

  4. 点击客户端右上角的添加按钮，如果菜单中并未出现要连接的设备型号，请按如下步骤操作：

    1. 确认已按前述步骤2设置产品状态。
    2. 退出登录开发者账号、杀死客户端进程并重新使用开发者账号登陆。

  5. 在菜单中选择要连接的设备型号，按客户端提示进行连接。现在米家支持多种连接方式（WiFi，BLE，combo，2G/4G，Zigbee等），一定要注意连接时的提示。

  6. 如果连接失败。请按照指示灯的状态选择对应的模式再试一次，注意 部分设备不支持工作在 5G wifi 下。

  7. 当设备出现在设备列表以后，即可进行扩展程序的开发和调试工作。

  8. 虚拟设备的创建流程见下节。

开始写扩展程序代码

1.上述准备工作全部完毕后，初始化工程。

  1.cd到你的项目根目录下（以桌面为例）
		cd Desktop
	下载米家插件SDK，执行
		git clone git@github.com:MiEcosystem/miot-plugin-sdk.git
	成功后，你的项目根目录会有一个miot-plugin-sdk的文件夹

  2.cd到miot-plugin-sdk
		cd miot-plugin-sdk
	执行
		npm install
	来安装ReactNative基础库

你可以查看SDK版本日志，了解更新情况。
miot-plugin-sdk/projects 目录中包含一系列示例代码，开发者可作为参考：

  • 一个涵盖了所有SDK功能的引导Demo程序 com.xiaomi.demo 目录
  • 蓝牙设备示例程序，SDK 目录中 com.xiaomi.bledemo

如果没有进行开发准备的可选部分，可先运行上述来看效果。Demo运行方法详见后续调试部分

安装完成后，node_modules文件夹多出的一些内容，即为新安装的js库

2.启动node服务器

  在miot-plugin-sdk目录下执行
  	npm start

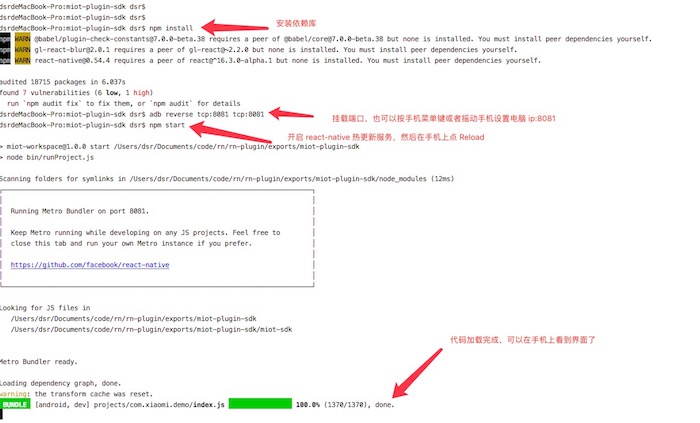

执行成功后的提示如下，表示node服务器端已经没问题，需要你下一步操作手机来开始调试： image 你也可以在浏览器输入：http://localhost:8081/ ,如果显示：React Native packager is running. 则也表示js端运行成功 如果npm start过程中报错，请移步 常见问题 或者 issues 进行查看，如果依旧没能解决问题，请在issues里面添加新的issue。

3.新建项目。

 	依旧在miot-plugin-sdk目录，执行：npm run create xxx.yyy.zzz
    注: xxx.yyy.zzz 为项目路径名, 创建后项目位于projects/xxx.yyy.zzz下。推荐样式为：com.公司名.产品种类，也可以再加上产品型号
 	例如，创建一个支持xiaomi.plug.mtk1的项目：com.xiaomi.plug.mtk1，依旧在miot-plugin-sdk目录下，执行
	 	npm run create com.xiaomi.plug.mtk1

执行完毕后，在projects文件夹里面，会多出一个文件夹：com.xiaomi.plug.mtk1,以后此插件功能的开发，都在此文件夹下进行。 注：步骤二中的npm start，也可以在com.xiaomi.plug.mtk1下面执行此命令，不同点在于，在miot-plugin-sdk下执行npm start，可调试你创建的所有项目和Demo，而在com.xiaomi.plug.mtk1下执行，只会调试当前项目 目录下有个名为 project.json 的扩展程序包信息文件（注意 不要与 npm 的 package.json 混淆）。这个文件关系到程序包的打包和上传，请不要随意改动。project.json里面的entrance_scene字段，是配置自动化用的。详见下一章：自动化配置， 目录里面的其他内容说明详见：附录一：扩展程序目录结构及文件含义。

   {
   	"package_path":"com.xiaomi.plug.mtk1",     //项目路径名
   	"entrance_scene": {
     "action_ids":[
       "1234",
     ],
     "trigger_ids":[
     ]
   }
   }

4.调试本地扩展程序

Android插件调试
1. 打开上面所下载的 android 米家 apk，依次点击 首页“我的”tab -> 设置 -> 开发者选项 -> RN设备插件调试设置

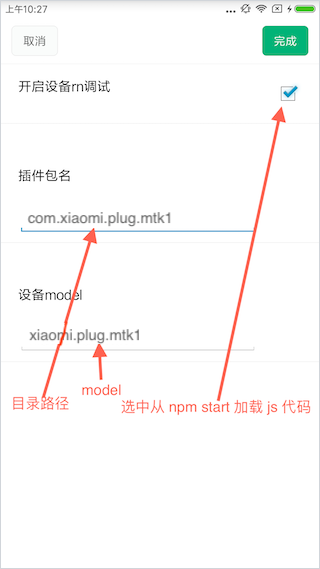

2. 进入到RN设备插件调试设置界面，填写对应的插件包名和设备model。
插件包名 填写 MiEcosystem/miot-plugin-sdk/projects 下的项目路径名(如：com.xiaomi.plug.mtk1)，设备model为设备的真实model(如：xiaomi.plug.mtk1)。
```
	注意：
	插件包名：即为您通过npm run create 命令创建的项目路径名
	设备model：即为真实设备的model，也就是米家APP 首页设备列表中的某一设备的model
```


3. 米家APP首页， 设备列表中点击某一设备，进入到 RN 插件页面
```
	注意：
	1、手机通过USB与电脑保持连接(当然您也可以通过设置ip和端口号可以免去手机通过USB与电脑进行连接，下文会描述)
	2、点击的设备必须是在第二步中配置的设备model对应的设备，进入的RN插件页面也为第二步中配置的插件包
```

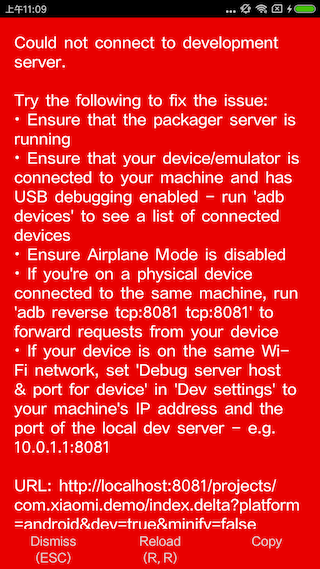

第一次进入RN页面可能会出现如下错误，请在命令行中输入如下命令，再次点击设备列表中的某一设备进入RN插件页(建议退出APP，杀掉进程)。
```
	// 用来查看是否已经连接上手机
	> adb devices
	> adb reverse tcp:8081 tcp:8081
```


如何免去手机通过USB连接电脑进行RN调试？

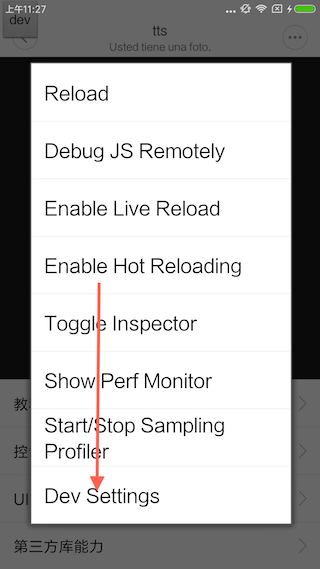

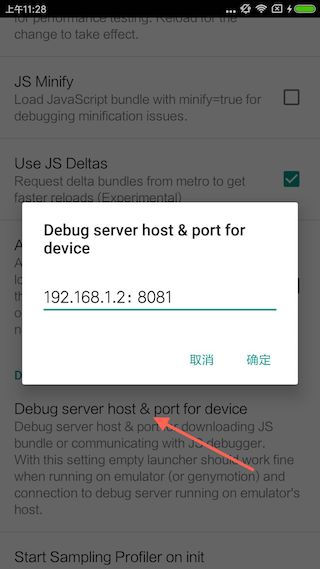

	1. 用力摇动手机出现的弹框 -> Dev Settings -> Debug server host & port for device,设置您电脑的ip地址及端口号,端口号默认为8081。如：192.168.1.2:8081,最后运行 npm start ，点击手机上的 Reload。
	2. 设置完成后，退出插件页面及APP(最好杀掉APP进程)，再次重新进入RN插件页面
	3. 每次修改完js代码后，可以通过点击左上角 dev 按钮，会 load 插件代码。




iOS插件调试

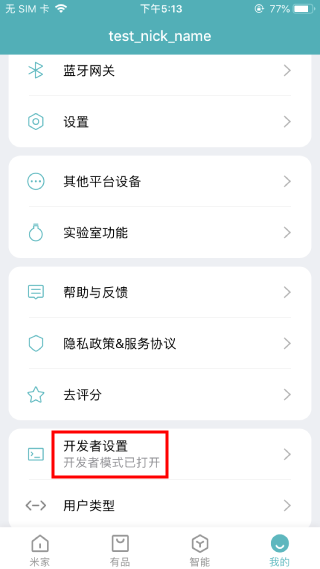

1.  用**开发者账号**登录上面下载的米家app之后，点击「我的」—「开发者设置」进入开发者设置。如果并没有出现开发者设置，请按照如下步骤重试：
  1. 参考左边导航栏的 平台使用指南 - 账号权限管理 章节，在小米 Iot 开发者平台的开发者中，增加你的小米账号为开发者账号
  2. 重启 App，登出再登入账号


2. 运行插件

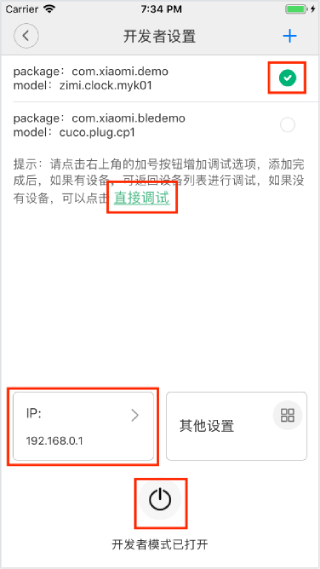

打开开发者模式，填入node服务器ip（执行npm start的电脑ip。真机需要和电脑处于同一局域网）。 1. 运行Demo：选中com.xiaomi.demo这一行，点击直接调试，即可运行Demo。bleDemo不能直接运行，需要将model配置为你已有的某个实际设备的model，然后返回首页，点击设备列表的那个设备，即可运行bleDemo。涉及到的操作如下图：

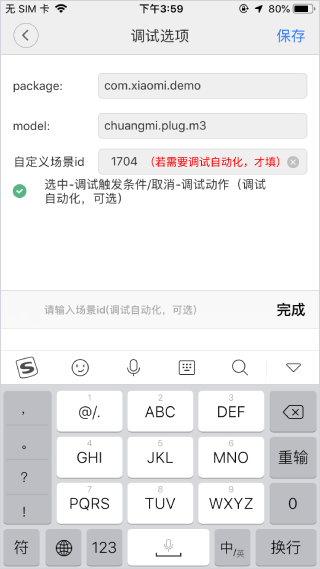

2. 运行插件：填入正确的插件model，插件包名。如果是调试自动化，还需要输入自定义场景id，然后根据调试类型来决定是否选中触发条件。如下图：


 ```
 	注意：
 	插件包名：即为您通过npm run create 命令创建的项目路径名(com.xiaomi.plug.mtk1)
 	设备model：即为真实设备的model(xiaomi.plug.mtk1)，或者是我提供的设备的model（比如：zimi.clock.myk01）
 	ip：电脑ip，命令行执行 ifconfig,找到en0中的inet，即为你的电脑ip
```

无论model如何填写，插件包名如果填com.xiaomi.demo,则可以运行Demo程序，如果填com.xiaomi.bledemo，则可以运行蓝牙Demeo程序，你也可以点击右上角的加号，添加新的调试插件，现阶段支持调试多个model的插件

3. 开启远程调试（可选）

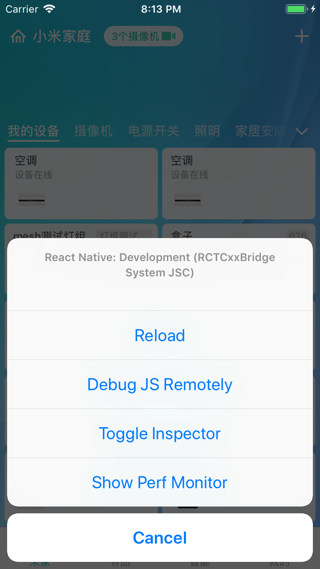

如果你需要开启远程调试模式（在Chrome 上运行代码），晃动真机 或者在模拟器上选择「Hardware」—「Shake Gesture」，会出现如下弹窗，点击「Debug JS Remotely」即可，其余选项作用请查阅官方文档。


整个过程中如果遇到什么问题，移步issue。

5.修改代码

打开com.xiomi.plug.mtk1/index.js,修改render方法中的 > <View style={{ flex: 1, justifyContent: 'center', alignItems: 'center' }}>

为 > <View style={{ flex: 1, justifyContent: 'center', alignItems: 'center', backgroundColor: '#23bbb6' }}>

然后摇动手机弹出调试菜单后，点击 Reload JS 查看效果

6.第三方库的引用

项目中如果需要使用第三方库 xxxx (仅限于纯js实现), 请进入项目目录(如 projects/com.xiaomi.plug.mtk1), cd projects/com.xiaomi.plug.mtk1

执行 npm install --save xxxx

否则在打包发布时将因为找不到第三方库而失败

7.发布插件

  1. 扩展程序开发者应在开发环境下进行充分的代码测试；
  2. 测试通过后，在miot-plugin-sdk目录执行如下命令打包： npm run publish xxx.yyy.zzz 注: 目标文件位于 projects/xxx.yyy.zzz/build/publish.mpkg, 可以通过 --target 指定任意目标文件，最后在iot平台上传该生成文件即可
  3. 上传上面打好的.mpkg文件，在对应版本后点击 “白名单测试” 按钮， 则白名单内的用户能下载和测试扩展程序。注意云端一般会有几分钟的缓存刷新时间，可能无法立即生效。尤其用户第一次被添加入白名单时，最好重新登录账号并重启 App。厂商需要利用白名单测试做好上线前测试；
  4. 厂商测试完毕，在对应版本后点击“申请上线”按钮，提交测试报告，等待审核；
  5. 审核通过，正式上线。

附录一：扩展程序目录结构及文件含义

本地扩展程序包目录下包含以下文件和目录：


  1. build 文件夹: 通过 npm run publish命令跑出来的插件发布包，将会在此文件夹。
  2. index.ios.js: 此文件为ios插件的入口
  3. index.js: 插件入口页面。更改此页面内容，在客户端能直接看到改动效果
  4. package.json: js执行入口
  5. project.json: 插件信息，字段意思如上所述
  6. resources目录：扩展程序包资源目录。所有扩展程序包用到的资源，例如图片、文本、声音等文件都要存储在这个目录下。

附录二：开发工具的详细说明

插件开发本质上是前端开发，可以选用集成度较高的IDE，比如WebStorm；或者小巧轻便的文本编辑器，最常用的有Sublime、Atom和VS Code。根据个人喜好自行选择，三款文本编辑器的对比可以参考Atom、Sublime Text、VSCode 三者比较，各有哪些优势和弱势？。此处以 VS Code 为例介绍插件开发环境配置，使用 VS Code 打开项目根目录即可享用code的乐趣，它对 JavaScript / TypeScript 十分友好，自带「格式化」「代码跳转」「Git」以及「终端」等常用功能。当然，社区贡献的扩展才是 VS Code 的精髓所在。下面介绍常用的 VS Code 扩展，大家可酌情下载，下载后即可使用，几乎零配置。

  • VS Code 扩展

| Name | Description | | Auto Close Tag | 自动添加HTML/XML 闭标签 | | Auto Rename Tag | 自动重命名对应的HTML/XML 标签 | | Bracket Pair Colorizer | 以不同颜色高亮地指示配对的左右括号，从此再也不怕括号对应不上了 | | CSS Modules | 对于RN的styles来说是神器。支持「自动补全」 和「跳转到定义的位置」 | | GitLens — Git supercharged | 极大地扩展了VS Code自带的Git功能。将不同人对同一文件的修改可视化，快速预览Git Blame，显示每行代码最近一次修改情况等等。随处可见的便利 | | HTML Snippets | 对HTML提供丰富的支持，包括「代码片段」、「自动补全」、「标签齐全」、「颜色区分显示」和「tag废弃提示」等 | | JavaScript (ES6) code snippets | js常用代码片段联想 + 补全，支持.js/.ts/.jsx/.tsx/.html/.vue | | npm Intellisense | 写import的时候就知道了，啥叫Intellisense | | Path Intellisense | 书写本地路径的时候（比如require）就知道了，啥叫Intellisense | | React Native Snippet | 常用代码片段联想 + 补全，支持React/Redux | | vscode-icons | 基础扩展，显示文件图标 |

  • 主题推荐：Monokai；字体推荐：Source Code Pro。

  • 代码格式化 要想代码像诗一样，第一步就是格式化，而格式化的第一步就是缩进。Tab vs Space我支持Space缩进，但是每次换行都按Space来缩进肯定是很蠢的，最好是换行时/保存文件时自动格式化（包括缩进）。

	1. VS Code中`cmd` + `shift` + `p`打开命令行，输入 *open user setting*，
	2. 打开用户设置，搜索 indent
	3. 勾选「Auto Indent」、「 Detect Indentation」、「Insert Spaces」
	4. 根据个人习惯,「Tab Size」填写 2 或者 4
	5. 重新搜索 format
	6. 勾选「Format On Save」

根据上述内容配置的开发环境基本可以满足米家插件的开发。
