Do it Yourself! In der Cloud von Internet-of-Things bis Data Science

Darum geht's

Begriffe wie "Internet of Things" (IoT), "Cloud" und "Data Science" klingen spannend, erscheinen den meisten aber eher abstrakt und abseits ihrer Kompetenzen.

In diesem kleinen Projekt wollen wir das alles - insbesondere für Anfänger - mit günstigen Mitteln und Schritt für Schritt erleb- und anfassbar machen. Es geht dabei explizit nicht um Theorie und Hintergründe, sondern der Spaß am Basteln und das gute Gefühl, "Hightech" mal selber zum Laufen gebracht zu haben, stehen absolut im Vordergrund.

Konkret werden wir einen

• Kleinstcomputer ("Raspberry Pi") zum Laufen bringen, mit einem
• Wetter-Sensor verbinden und die generierten Daten automatisiert in die
• Google-Cloud schieben. Dort können wir die Daten mit
• Data Science-Algorithmen visualisieren und analysieren.

Wer also mal eine komplette "End-to-End-Strecke" voller wild klingender Themen abschreiten möchte, folge einfach dieser Anleitung in folgenden Kapiteln:

1. "Zutaten" und Einkaufsliste
2. Aufwärmen - den Raspberry zum Laufen bringen
3. Mit Wetterdaten in die Wolke - IoT spricht mit Cloud
4. Ein wenig Data Science...

Wichtige Hinweise

• Dieses Projekt wurde im April und Mai 2019 erstellt und getestet - auf Grund von möglichen Änderungen der Hard- und Software und der jeweiligen Lizenzen kann es sein, dass zukünftig einzelne Schritte nicht mehr funktionieren und/oder rechtlich eingeschränkt oder gar ausgeschlossen werden. Birds on Mars übernimmt keine Gewähr und Verantwortung für die diesbezügliche Aktualität der vorliegenden Projektanleitung. Dieses Repository wird nicht gewartet.
• Dieses Projekt ist - um es einfach zu halten - nicht vor dem Hintergrund von Sicherheitsaspekten optimiert. Wir empfehlen daher, einen separaten Google Account zu nutzen, der nach dem Projekt gelöscht werden kann.
• Wir installieren zwar einen Wettersensor, weisen aber darauf hin, dass der Aufbau nicht vor Feuchte und Regen geschützt ist. Um die Gefahr von Stromschlägen zu vermeiden und die Hardware zu schützen, darf der Aufbau und die Durchführung nur und ausschließlich in trockenen Umgebungen erfolgen.
• Dieses Projekt lehnt sich an den Blog-Eintrag von whatimade.today an, ist allerdings insbesondere hinsichtlich der Ausführlichkeit der Anleitung und um einen Machine-Learning-Teil erweitert.

1. "Zutaten" und Einkaufsliste

Bevor man loslegen kann, gibt's ein paar Werkzeuge, die gebraucht werden.
Hier wird genau aufgelistet, was benötigt wird und woher man es z.B. bekommen kann.

Grundvoraussetzungen

Um mit dem Raspberry Pi und der Google Cloud kommunizieren zu können, brauchen wir zunächst einfach nur einen

• Computer inkl. einer
• USB-Tastatur, einer
• USB-Maus und eines
• Monitors mit HDMI-Ports, einen
• Internetzugang über WLAN (alternativ: LAN-Zugang mit Kabel) und einen
• Kreuzschlitzschraubenzieher und eine kleine Flachzange (zum Zusammenschrauben)

Wir gehen mal davon aus, dass das vorhanden ist.

"Einkaufsliste"

Die verwendete Hardware kostet insgesamt ca. 85 EUR:

• Raspberry Pi 3 Model B+ für ca. 35 EUR (erhältlich z.B. bei Amazon).
• Zubehör-Bundle für den Raspberry für ca. 24 EUR inkl. Gehäuse mit Lüfter, SD-Karte, SD-Reader, Stromkabel mit Schalter etc. (erhältlich z.B. bei Amazon)
• Wetter-Sensor (der im Prinzip auch ein wenig mehr kann) für ca. 19 EUR (erhätlich z.B. bei Amazon)
• Kabel zum Anstecken des Sensors für ca. 7 EUR (erhältlich z.B. bei Amazon)

Es wäre prinzipiell auch möglich, den Preis eine ganze Ecke zu drücken: man könnte eine abgespecktere Version des Raspberry zu verwenden, statt des vorgeschlagenen Zubehör-Bundles ein einfacheres nutzen oder bereits vorhandene Teile (z.B. SD-Karten und -Reader) verwenden und auch einen einfacheren und billigeren Sensor verwenden. Vermutlich käme man spartanischer auch mit etwa 40 EUR aus. Aber das haben wir nicht getestet und schlagen es deshalb auch hier nicht vor.

Die verwendete Software gibt's für umme:

• Software bzw. Skripte, die der Raspberry benötigt, lassen sich alle aus dem Netz laden. Wie das geht, beschreiben wir in Kapitel 2.
• Alle sonstige "Software", die wir nutzen, sind Anwendungen von Google, die in der Cloud laufen und über das Internet erreichbar sind. Welche Anwendungen das sind und wie wir sie nutzen, wird in den Kapiteln 3 und 4 gezeigt. Das alles geht mit einem einfachen Google-Account, den es kostenlos gibt. Vielleicht ist schon einer vorhanden; da das Projekt allerdings nicht für Sicherheitsaspekte optimiert ist, empfehlen wir einen separaten Account anzulegen, der später ggf. auch gelöscht werden kann. Dies zeigen wir im Folgenden:

Einen neuen Google Account erzeugen (und löschen)

Ein Google Account kann direkt von der Google-Startseite aus erstellt werden:

Von dort wird man durch den weiteren Prozess gut geführt (und ist danach automatisch eingeloggt und kann über den Browser auf sein Konto zugreifen). Das Passwort, dass wir angeben mussten, notieren wir uns natürlich separat und sicher (brauchen wir später u.a. auch vom Raspberry aus).

Auch das Löschen eines Accounts geht einfach, indem man sich ggf. in sein Konto einloggt...

... und in den Kontoeinstellungen im Menüpunkt "Daten und Personalisierung" das Untermenü für "Dienst oder Konto löschen" wählt und dort den weiteren Anweisungen folgt:

2. Aufwärmen - den Raspberry zum Laufen bringen

Ein Raspberry Pi ist ein Kleinstcomputer, der von der Raspberry Pi Foundation, einer britischen Stiftung, 2012 erstmalig angeboten wurde. Ziel der Stiftung und ihres Produktes ist es, Menschen den Zugang zu Hardware- und Programmierkenntnissen zu erleichtern und das Verständnis der Grundlagen zu fördern.

Ein Raspberry sieht aus, als hätte man ein Elektronikteil aus einem Radio geschraubt, ist aber ein vollwertiger und erstaunlich vielseitig erweiterbarer Computer. Er erfreut sich bei Bastlern und für Schulungszwecke großer Beliebtheit. Es wurden bereits rd. 20 Millionen Exemplare verkauft.

Ausführliche Informationen, Software, Anleitungen, eine Community etc. finden sich auf raspberrypi.org

Schrauberglück

Nicht nur um Kosten zu sparen, ist ein Raspberry auf das Wesentlichste reduziert: nur eine Platine mit Chip und Anschlüssen und Steckverbindungen - kein Display, keine Tastatur. Man kann sich an ihm quasi das Skelett eines Rechners ansehen und über die Steckverbindungen alles Mögliche wie Kameras, Sensoren, Roboterarme usw. anbringen.

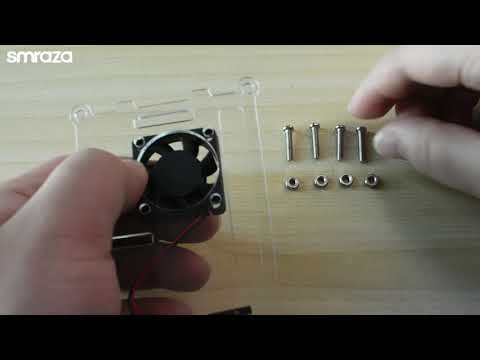

Um den Raspberry ein wenig zu schützen (und weil's cooler aussieht) schrauben wir den Raspberry in ein kleines Gehäuse (ein sogenanntes "Rack"). Eine Bauanleitung liegt bei, dabei beachten, dass der Lüfter auf 5V gestellt wird, da es später sonst zu einem Problem mit der Installation des Sensors kommt. Wer's ganz genau sehen möchte, kann sich auch folgende kleine Videoanteilung (https://www.youtube.com/watch?v=CG_ik5CxuGU) ansehen:

System in den Betrieb bringen

Dieser Teil dauert insgesamt rund eine Stunde, ohne dass allzu viel Spannendes passiert. Man kann aber gut einen Kaffee dabei trinken ;-) Wer dieses Projekt zusammen mit Freunden/Kollegen durchführen möchte, kann diesen Schritt vorab vorbereiten (auch ohne vorher das Gehäuse zusammenzubauen, was rasch geht und "Neulingen" vermutlich Spaß macht).

Nach dem Zusammenschrauben kann der Raspberry (noch) nichts. Ihm fehlt das Betriebssystem, mit dem die diversen Komponenten funktionieren und miteinander sprechen können. Da es je nach Anwendungszweck und -anforderungen verschiedene Betriebssysteme gibt, mit denen der Raspberry funktionieren kann, ist noch nichts vorinstalliert. Wir müssen das Betriebssystem unserer Wahl erst auf einer leeren/formatierten SD-Karte installieren (ist im gekauften Bundle ebenso dabei wie ein SD-Kartenleser). Oft - und auch hier - wird Raspbian, das auf Linux basiert, genutzt. Man kann das Betriebssystem von der raspberrypi.org-Seite (https://www.raspberrypi.org/downloads/raspbian/) auf seinen Rechner herunterladen.

Wir laden uns die Version "Raspberry Strech with desktop and recommended software" als zip-File herunter (knapp 2 GB, dauert also i.d.R. ein paar Minuten) ...

... und ent-zippen das Ganze (hat danach gut 5 GB).

Das weitere Prozedere ist auch knapp auf der raspberrypi.org-Seite beschrieben (https://www.raspberrypi.org/documentation/installation/installing-images/README.md ).

Hier aber eine etwas ausführlichere Darstellung (und auf Deutsch):

Das Betriebssystem kann nicht einfach auf die SD-Karte kopiert werden; es muss ein "boot-fähiges Image gebrannt" werden. Das geht einigermaßen komfortabel mit dem Programm "Etcher", das es für Windows, MacOS und Linux gibt und das wir unter dieser Adresse https://www.balena.io/etcher/ herunterladen (ca. 100 MB) und dann installieren können.

Dann folgende Schritte:

• Leere/formatierte SD-Karte in den Kartenleser stecken,
• mit dem Rechner verbinden,
• Etcher starten und
• "flashen" (was eine knappe halbe Stunde in Anspruch nehmen kann):

Damit sich das Betriebssystem vollständig entpackt und initialisiert, müssen wir die

• SD-Karte in den kleinen Slot an der Seite des Raspberry stecken, den
• Raspberry mit der USB-Tastatur und -Maus sowie dem HDMI-Bildschirm verbinden
• das Netzteil anschließen und
• ihn dann ein - aber erst dann! - einschalten (weil der Raspberry sonst z.B. den Bildschirm nicht erkennen kann, da er nicht ohne weiteres Plug-and-Play-fähig ist).

Das erste Booten und System-Update des Raspberry dauert wegen des Entpackens des Systems und des Downloads der Updates ca. 20min:

• So sieht nach einer Weile Warten der Startbildschirm aus:


• Dann können/sollten die Landeseinstellungen angepasst werden:


• Anschließend sollte aus Sicherheitsgründen das Passwort für den Raspberry angepasst werden (und bitte notieren!):


• Außerdem brauchen wir eine WLAN-Verbindung (ggf. ist natürlich ein Passwort erforderlich):


• Dann sollte man die Software zur Sicherheit auf den neuesten Stand bringen (was einige Zeit dauert):


• Zuletzt muss das System nochmals rebooten:



Uffz! Fertig! ... und bestimmt genug Kaffee für heute getrunken.

Mit Wetterdaten in die Wolke - IoT spricht mit Cloud

Die nachfolgenden Schritte sind etwas tricky. Daher sind sie sehr detailliert beschrieben. Zunächst bauen wir das

1. Setup für die Verbindung mit Google auf, kümmern uns dann um das
2. Anschließen des Sensors und führen dann
3. Download und Konfiguration der Software für den Raspberry durch.

Wir wählen diese Reihenfolge, damit wir die konfigurierte Software am Ende auch direkt testen können.

3.a Setup für die Verbindung mit Google

Zunächst bleiben wir mal auf dem Raspberry und loggen uns in unseren Account ein (s. 1.; der Browser öffnet sich durch Klicken auf den kleinen Globus oben links in Bildschirm):

Nun basteln wir uns die Google Tabelle, in die wir später die Daten pushen.
Wohlgemerkt liegen diese Tabelle und später die Daten in der Google-Cloud. D.h. wir können später von überall und jederzeit darauf zugreifen.

Erstmal suchen wir nach "Google Tabellen" (ist der kürzeste Weg...) und klicken den ersten Link (http://www.google.de/intl/de/sheets/about/ ):

Damit wechseln wir in die Cloud-Applikation ...

... und übergehen mal die Tour, indem wir das kleine Kreuz anklicken, ...

... und legen gleich mit einer neuen leeren Tabelle los ("Leer"):

Wir benennen die Tabelle (oben links) passend mit "diy-iot2ds" ...

... bennen den Tabellenreiter (unten links) mit "Daten" ...

... und bennen die Spalten A bis D in der Zeile 1 mit "Zeit", "Temperatur", "Luftdruck" und "Luftfeuchtigkeit":

Zuletzt merken wir uns für später die ID-Nummer der Tabelle.
Der Zugriff auf die Tabelle erfolgt nämlich im engeren Sinne nicht über den vermeintlichen Dateinamen, sondern über eine längliche, innerhalb der Google-Cloud erzeugte ID, die sich aber einfach aus der http-Adresse ablesen lässt:

So, jetzt wird es ein wenig sportlicher:

Wir erzeugen einen Schlüssel mit dem wir später auf die Google-Tabelle automatisch "von außen" zugreifen dürfen. Dazu wechseln wir zu GoogleAPIs unter der Adresse https://console.developers.google.com und müssen die Nutzungsbedingungen akzeptieren:

Dann suchen wir dort in der "Bibliothek" die "Google Sheets API" und aktivieren sie:

Anschließend klicken wir auf den Reiter "Projekt auswählen..." und erstellen ein neues "Projekt", das diesen Zugriff nutzen können soll. Natürlich soll es "diy-iot2ds" heißen:

Nun müssen wir das ganze "final" aktivieren:

Aber ohne Anmeldedaten (sogenannte "credentials") geht natürlich (und glücklicherweise) nichts. Auf den nächsten Screens können wir sie uns besorgen und müssen sie anschließend spezifizieren. Dazu auf der rechten Seite auf den Button "Anmeldedaten erstellen" klicken und folgende Auswahl treffen:

• Welche API verwenden Sie? - "Google Sheets API"
• Über welche Plattform wird die API abgerufen? - "Andere Nicht-Benutzeroberfläche"
• Auf Welche Daten wird zugegriffen? -"Anwendungsdaten"
• Möchten Sie diese API mit App Engine oder Compute Engine verwenden? - "Nein, ich verwende sie nicht" Nach entsprechender Auswahl auf den Button "Welche Anmeldedaten brauche ich? klicken.

Dann legen wir die eigentlichen Anmeldedaten bzw. das Dienstkonto fest:

• "Name des Dienstkontos" gerne mal wieder als "diy-iot2ds" mit der
• Als "Rolle" vergeben wir im Untermenü "Projekt" "Bearbeiter"
• Der "Schlüsseltyp" ist "JSON" Nun auf "Weiter" klicken.

Der später erforderliche "Schlüssel" (eine Datei im sog. "JSON"-Format) wurde erstellt und automatisch heruntergeladen und liegt im Ordner "Downloads" des Raspberry. Dort finden sich auch weitere Informationen wie z.B. die "client_email", die wir für den nächsten Schritt - die Freigabe der Google-Tabelle - benötigen.

Nun wechseln wir das Fenster und sind wieder auf unserer Google Tabelle und erlauben wir der API Zugriff auf die Daten der Tabelle. Dazu rechts oben auf Freigeben klicken und die "client_email" aus der JSON-Datei eingeben oder besser kopieren, dann darauf achten, dass die die Bearbeitung möglich ist. Die E-Mail hat die Form "diy-iot2ds@GMAIL-ADRESSNAME.iam.gserviceaccount.com" und ist im Download-Ordner des Raspberry zu finden.

3.b Anschließen des Sensors

Der Sensor wird gleich an die Steckplätze des Raspberry angeschlossen. Damit der Raspberry mit den Steckplätzen sprechen kann, müssen wir aber zunächst im Hauptmenü (Beere oben links) im Punkt "Einstellungen"/"Raspberry Pi Konfiguration" den Punkt I2C aktivieren:

Dann schalten wir den Raspberry aus (und stecken ihn vom Netzteil ab), um den Sensor festzuklemmen (das Herunterfahren wird übrigens auch benötigt, um die veränderten Einstellungen zu aktivieren).

Die Kabelverbindungen herzustellen ist etwas fummelig. Aus dem Kabelsortiment brauchen wir ein Bündel von vier Kabeln, in die man Pins "hereinstecken" kann.

Dann verbinden wir die Seite des Sensors, an der nur 4 Pins sind, mit den Kabeln.

Dabei gucken wir genau auf die "Kurzbezeichnungen" auf der Platine des Sensors, merken uns jeweils genau die Kabelfarbe und verbinden die anderen Kabelenden nach folgendem Schema mit den entsprechenden Pins auf dem Raspberry. Falls ein Pin durch den Lüfter belegt ist, muss der rote Pin des Lüfters in die erste Pin-Reihe, auf den zweiten Pin direkt neben den Schwarzen.

Das Ganze soll stabil sein. Aber bitte keine rohe Gewalt ausüben: die kleinen Pins könnten auch schon mal abbrechen.

Zuletzt achten wir darauf, dass der kleine Schalter am Sensor auf 3,3 Volt gestellt ist.

Das war nun manuell-handwerklich aber auch der frickeligste Teil...

3.c Download und Konfiguration der Software für den Raspberry

Den Raspi nun wieder anschließen und anschalten. Es erscheint unter Umständen eine Warnung wegen der geänderten Konfiguration, diese einfach wegklicken ("OK). Um die Software herunterzuladen, die dafür sorgt, dass der Raspberry sowohl mit dem Sensor als auch mit Google "sprechen" also Daten austauschen kann, "clonen" wir ein Github-Repository (eine Datenablage) auf den Desktop des Raspberry.

Dazu machen wir zunächst einen Terminal / eine Konsole auf (schwarzes Fenster-Symbol oben links auf dem Raspberry-Bildschirm) und geben cd Desktop (+ Enter, sonst passiert nichts) für den Wechsel ins Desktop-Verzeichnis ein. Erscheint nun eine Fehlermeldung, weil das Verzeichnis nicht gefunden wurde, prüfen, ob man schon im Ordner "/home/pi/Desktop" ist. Bei allen Befehlen dort unbedingt Groß- und Kleinschreibung beachten und auch Leerzeichen.

Dann geben wir git clone https://github.com/birds-on-mars/diy-iot2ds ein, wodurch der gesamte Inhalt dieses Repositories in einen Ordner auf dem Desktop des Raspberry kopiert wird:

Weiterhin werden wir ein paar sogenannte Bibliotheken brauchen, damit die heruntergeladenen Programme funktionieren und Sensor und Google-Cloud sprechen können. Dazu geben wir

• sudo apt-get update
• sudo apt-get install -y python-smbus i2c-tools
• pip install --upgrade google-api-python-client oauth2client httplib2

in ein Terminalfenster ein.

Aus dem Ordner "Downloads" verschieben wir nun den vorhin kreierten "JSON-Schlüssel" aus dem Download-Ordner in das Unterverzeichnis "src" des "diy-iot2ds"-Ordners auf dem Desktop:

Durch Doppelklick auf "push_data_to_google_sheet.py" (auch im Ordner "Desktop/diy-iot2ds/src") öffnet sich das entsprechende Python-Script in der auf dem Raspberry installierten "Thonny"-Programmierumgebung. Dort müssen in zwei Zeilen Werte verändert werden, dazu kann man "copy-paste" nutzen.

Zwei Dinge sind hier (jeweils hinter dem =-Zeichen zu ergänzen:

• Der Name des "JSON-Schlüssels", der eben verschoben wurde (so etwas in der Art "diy-iot2ds-....json")
• Die ID der Google-Tabelle (s. oben, dort wo wir die Tabelle vorbereitet haben; eine lange Kombination von Zahlen und Buchstaben)

Nun speichern wir das modifizierte Skript (Button "Save").

Wir müssen auch überprüfen, ob die "pins" wie erwartet sind (Adressen der Steckverbindungen des Sensors mit dem Raspberry).

Dazu geben wir im Terminal i2cdetect -y 1 ein (I2C heißt übrigens "Inter Integrated Circuit"):

Sollte da 77 zu sehen sein, ist alles schon fein. Sollte da was anderes zu sehen sein (z.B. 76), so doppelklicken wir nun auf "bme280.py" und ändern diese Nummer und speichern die Datei dann (alles wie gerade "push_data_to_google_sheet.py"):

Jetzt (die Spannung steigt, die Trommeln wirbeln) gucken wir, ob das Skript läuft, indem wir im Terminal mit cd Desktop/diy-iot2ds/src in unser Skript-Verzeichnis gehen und dort python push_data_to_google_sheet.py eingeben:

Hat's funktioniert? Zeigt sowohl der Terminal, als auch die Google-Tabelle die Daten an?
Es hat geklappt!!

Wir wollen nun erreichen, dass der Raspberry - einfach beim Anschalten und ohne Befehlseingabe und ohne dass Tastatur, Maus und Bildschirm angeschlossen sein müssen - startet und dauerhaft alle paar Sekunden ausführt. Dazu müssen wir noch einen sogenannten "cronjob" einrichten. Im Terminal geben wir dafür crontab -e ein und geben dort in eine neue Zeile @reboot (sleep 120 ; cd /home/pi/Desktop/diy-iot2ds/src ; python stream_weather_data.py). Sollten wir gefragt werden, welcher Editor zum Erstellen des cronjobs es sein soll, nehmen wir einfach "nano" (Option 2 - auch Vorschlag des Systems).

Und speichern und schließen mit Strg-o (oder control-o), Enter und Strg-X (oder control-X).

Jetzt können wir den Raspberry ausschalten, alles abklemmen, ihn irgendwohin in Reichweite des WLANs stellen, an Strom anschließen, einschalten und fertig ist unser IoT-Gerät, das mit der Cloud spricht!

Aber Achtung: Dieser cronjob erzeugt ziemlich viel Aktion auf dem Raspberry. Wir brauchen ihn nur zum "autarken" Schreiben der Daten. Während er läuft, laufen andere Programme auf dem Raspberry nur sehr schleppend oder gar nicht. D.h. alles weitere sollte man auf seinem "normalen" Rechner machen und wenn wir den cronjob nicht mehr brauchen, öffnen wir die Datei wieder mit crontab -e und löschen unsere Eintragungen wieder raus (und speichern mit Strg-o, Enter und Strg-X

Ein wenig Data Science...

So, super, jetzt steht unser Raspberry mit dem Sensor irgendwo in Reichweite des WLAN, surrt vor sich hin und ... nun?

Nun können wir an unseren "normalen" Computer gehen, uns bei unserem Google-Account einloggen, die Tabelle in GDrive aufmachen und uns freuen, dass etwa alle 10 Sekunden ein neuer Datensatz mit Zeit-, Temperatur-, Luftdruck- und Luftfeuchtigkeitsangabe "hereintickert". Ein Gefühl der Befriedigung macht sich bereit, aber irgendwie könnte es bunter und interessanter sein... kann man eigentlich noch Spannenderes mit den Daten machen, als nur diese Daten zu bewundern?

Klaro: dazu klicken wir diesen Link: https://github.com/birds-on-mars/diy-iot2ds/blob/master/analyze_weather_data.ipynb
