ZenRock featuring TvRock

公式Webサイト：http://zenrock.tv

ZenRockはTvRockと連携して全番組自動録画を実現するためのソフトウェアです． このソフトウェアは次世代テレビ研究のためのTVコンテンツの活用・分析用に開発されました．

主要機能

• TvRockを制御してテレビ番組を自動で全て録画
  • ※全録機能は切ることもできます
  • ※録画する放送局は限定できます
  • ※録画する放送局の数に応じて地デジチューナーが必要になります
• 録画番組に対するメタ情報（番組情報・サムネイル）を自動で付加
• ブラウザから録画した番組を閲覧・検索
  • 検索はスペース区切りでOR検索，単語の先頭に"-"を付けると除外検索になります（例：「選挙 -AKB」「群馬 -野菜」「料理 -グルメ -旅」）
  • 番組の予約を担当するプログラム（後述する tvbooker.exe）を使わなければ，ユーザが手動で録画した番組に対してメタ情報を付加し，ブラウザからその一覧を閲覧・検索することもできます

動作環境

• ネットワークに接続され地デジチューナを搭載しているPC
• OS: Windows 7 (64-bit)
• ストレージ容量の目安: 170×録画を録りためたい日数×録画したい放送局数[GB]

使い方

まずはTvRockのWeb番組表から番組を録画できるようにしてください（地デジチューナやTvRock, RecTest, TVTestの詳しい設定方法については他のWebサイトを参考にしてください）．

1. TvRockで以下の項目を設定

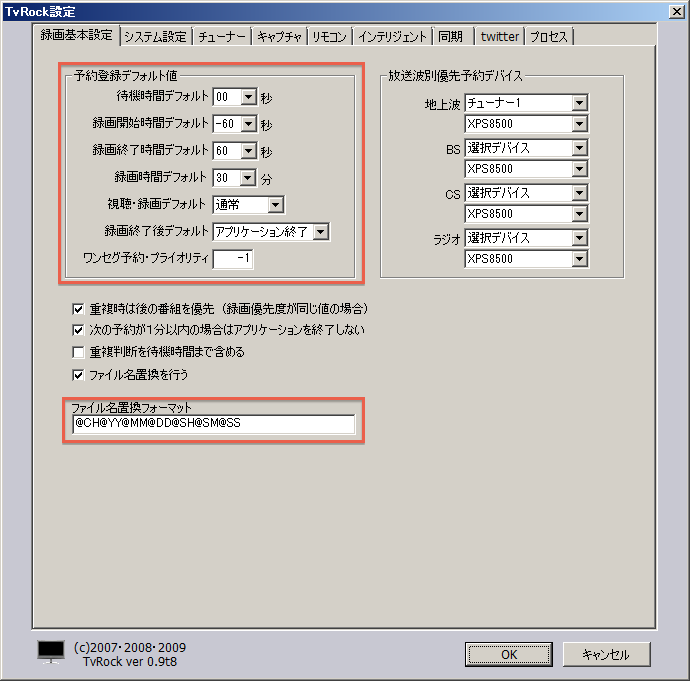

   • 「録画基本設定」→「ファイル名置換フォーマット」を「@CH@YY@MM@DD@SH@SM@SS」に変更
     •
     • ※録画した番組がずれる場合は「予約登録デフォルト値」を調整します

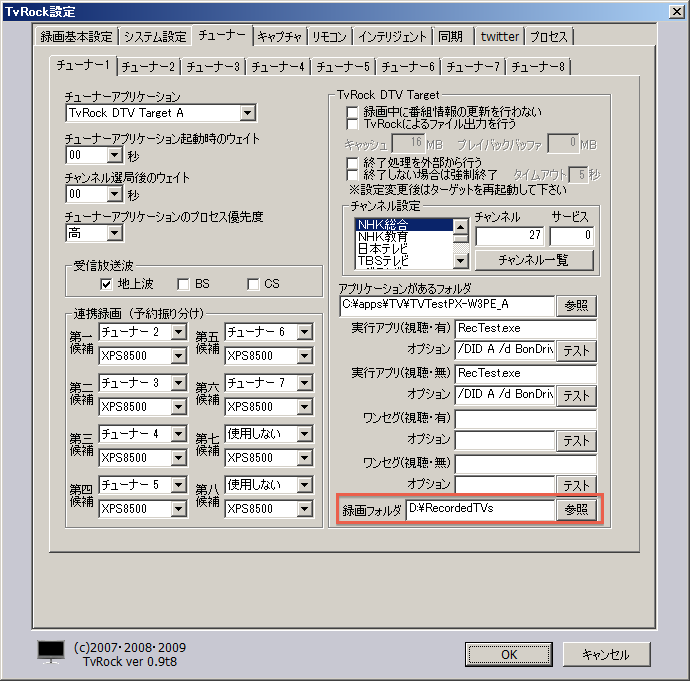

   • 「チューナー」→「録画フォルダ」をこのシステム専用の録画用ディレクトリに設定
     • 以降このディレクトリをRecordDirPathと呼びます
     •

2. setting.jsonを設定

   • RecordDirPath
     • TvRockの録画フォルダとして指定したフォルダのパスを指定します
   • TVRockURL
     • TvRockのWeb番組表のURLを指定します
   • TVRockPath
     • tvrock.exe のパスを指定します．パスが通っている場合は"tvrock"だけでも大丈夫です．
   • VLCPath
     • vlc.exe のパスを指定します．パスが通っている場合は"vlc"だけでも大丈夫です．
   • ImageMagickConvertPath
     • ImageMagick の convert.exe があるパスを指定します．パスが通っている場合は"convert"だけでも大丈夫です．
   • FFMpegPath
     • ffmpeg.exe があるパスを指定します．パスが通っている場合は"ffmpeg"だけでも大丈夫です．
   • ServiceIDs
     • このシステムで処理対象としたい放送局の名前（TvRockと同じ物，@CH）とそのサービスIDを指定します．
   • DEBUG
     • ソースコードを編集・実行したい場合にご利用ください．true，もしくは false を指定します．
   • パスに日本語や()が含まれていると問題が起きます．詳しくは次のissueをご覧ください #1

3. 録画用ディレクトリにwebフォルダをRecordDirPath/web/となるように配置

4. start.batを起動

   • もし設定にエラーがあるとシステムを起動せずに終了します．エラーメッセージにしたがって，setting.json を修正してください．
   • 全録せずに見たい番組だけを録画したい場合は，start_without_tvbooker.bat を起動してください．
   • 3つ（tvbookerを使わない場合は2つ）のウィンドウが開くので，しばらく見守ります．エラーが起きていなければ，全てのプログラムが動作し続けます．
   • RecordDirPath に all.json が出力されていれば，Webインタフェースを利用可能です．http://localhost:10080/ui または http://[LAN内でのIPアドレス]:10080/ui（他のPCからもアクセス可能です）にアクセスし，録画した番組の視聴・検索を楽しんでください．

依存ソフトウェア

このプログラムは次のソフトウェアを利用します．各ソフトウェアはできるだけ最新のバージョンを導入してください．

• Cygwin (binutils, gcc, gcc-core, g++, make, ruby, imagemagick)
• Rubyの次のライブラリ
  • json
  • addressable
  • hpricot
  • webrick
• TvRock
  • Ver 0.9t8で動作確認
• RecTest
• ffmpeg
• VLC

※Rubyなしで使い始められるようにソースコードに加えて実行ファイルを配布していましたが，これはあまり意味がありませんでした．現在はバイナリの実行にもプログラムの開発環境が必要な状況です．

処理の流れ

それぞれの実行ファイルの仕様は以下のとおりです．

仕様

放送された番組を一意に特定するために次の番組IDを定義します．

• 番組ID
  • <放送局のサービスID(4ケタ)><放送年(4ケタ)><月(2ケタ)><日(2ケタ)><時(2ケタ)><分(2ケタ)><秒(2ケタ)>
  • 例：102420130702165500, 104020130702115500 など

checksetting.exe

setting.json の設定が正しいかどうかを確認するためのプログラムです． TvRock のWeb番組表が有効になっていない場合にもエラーを出力します．

start.bat

checksetting.exe が終了コード0（エラーなし）で終了した場合に， 以降のプログラム（cleaner.exe, tvcollector.exe, thumbnailcreator.exe, organizer.exe, httpserver.exe, tvbooker.exe）を起動します．

cleaner.exe

次の処理を行います．

1. RecordDirPath のあるドライブの使用容量が95%を超えた場合に，録画した番組を古いものから20件削除する
2. 録画が完了したTSファイルにメタ情報取得可能であることを表す印をつける

tvinfocollector.exe

このプログラムはセキュリティの都合上プロプライエタリとしています． 次の処理を行います．

• 録画が完了した番組の番組情報を，（プロジェクトが提供する）サーバに問い合わせ，json形式でダウンロードする．

thumbnailcreator.exe

次の処理を行います．

1. 録画が完了したTSファイルからサムネイル画像を抽出
   • ffmpeg で番組開始10秒後のキャプチャ画像を抽出しサムネイル画像とする．
2. 何らかの理由でサムネイル画像を取得できない場合は，番組名をjpg.toに渡して得られる画像をダウンロード，ImageMagick の convert を使って 640x360 にリサイズしたものをサムネイル画像とする

organizer.exe

次の処理を行います．

1. 録画番組のメタ情報を収集し，all.json としてまとめる

httpserver.exe

ポート10080番でHTTPサービスを開始します． ネットワークアダプタが複数ある場合は選択を促すメッセージが表示されるので，適切なものを選んでください． http://localhost:10080/ または http://[LAN内でのサーバのIPアドレス]:10080/ からこのサービスを利用可能です． このHTTPサービスの機能一覧は次の通りです． これらの機能はLAN内の他のPCからも利用可能です．

• http://localhost:10080/hello
  • サーバの生存確認を行う．ZenRockの応用ソフトを実装する際に使う．
• http://localhost:10080/exec?cmd=getall
  • 録画した全ての番組のメタ情報を集約している all.json をダウンロードする．
• http://localhost:10080/exec?image=[番組ID]
  • 番組のサムネイル画像を取得する．
• http://localhost:10080/ui
  • 録画した全ての番組をサムネイル・番組説明とともに一覧で表示する．
• http://localhost:10080/ui?sid=[sid]&q=[検索ワード]
  • 放送局のサービスID(sid)と検索ワードにヒットする番組の一覧を表示する．
  • 検索はスペース区切りでOR検索，単語の先頭に"-"を付けると除外検索
• http://localhost:10080/ui?watch=[番組ID]
  • サーバでVLCを起動し，該当する番組を再生する（現在はVLCのみに対応）．

tvbooker.exe

3時間に1回の周期で次の処理を繰り返します．

• TvRockのWeb番組表の指定放送局の番組に対して「予約」ボタンを押す

全番組を録画するための地デジチューナが足りない場合は， コマンドライン引数として録画したい放送局のサービスIDを渡してください（例：tvbooker.exe 1024 1032ではNHK総合とNHK教育のみ録画）． コマンドライン引数に何も指定されていない場合は，setting.json の ServiceIDs で指定されている放送局の全ての番組に対して処理を行います．

見たい番組だけを予約したい場合は，このプログラムを使わないでください．

動作実績

• Dell XPS 8500をベースにPLEX PX-W3PE×2, PLEX PX-Q3PE, 3TB SATA HDD×2（スパンボリュームとして運用）を追加したPC(Windows 7 64-bit)にて2012年6月～2013年8月まで運用

問題が発生したら

このリポジトリのIssue Trackerよりご連絡下さい．

https://github.com/usi3/ZenRock/issues
