Classificazione delle immagini

Struttura del progetto

Il progetto nella repository prevede la seguente oranizzazione:

• TestDataSet
  • data
  • images_output
  • test_files
  • support
    • init.py
    • dirManage.py
    • dsLoad.py
    • graphs.py
    • write.py
  • decisionTree_classifier.py
  • decisionTree_classifier_HO.py
  • KNN_classifier.py
  • KNN_classifier_HO.py
  • randomForest_classifier.py
  • randomForest_classifier_HO.py
  • SVM_classifier.py
  • SVM_classifier_HO.py
  • MPL_classifier.py
  • MPL_classifier_HO.py

Nella seguente tabella viene mostrato il contenuto siogni cartella o file

Nome	Tipo	Descrizione
TestDataSet	Direcrtory	Directory principale del progetto contiene tutte le dir/file sottostanti
data	Direcrtory	Directory contenete i due dataset sul quale si effettuano i test MNIST F-MNIST
images_output	Directory	Directory contenente i test grafici generati automaticamente dagli script python
test_files	Directory	Directory contenente i file di testo nel quale vengono annotati i risultati dei test
support	Package Python	Package contenente script python di supporto
decisionTree_classifier.py	File Python	Script per addestrare un albero decisionale su dataset MNIST/F-MNIST
decisionTree_classifier_HO.py	File Python	Script per testare gli Iper-parametri dell' albero decisionale per ottenere la maggiore accuratezza
KNN_classifier.py	File Python	Script per addestrare una KNN su dataset MNIST/F-MNIST
KNN_classifier_HO.py	File Python	Script per testare gli Iper-parametri della KNN per ottenere la maggiore accuratezza
randomForest_classifier.py	File Python	Script per addestrare una foresta randomica su dataset MNIST/F-MNIST
randomForest_classifier_HO.py	File Python	Script per testare gli Iper-parametri della foresta randomica per ottenere la maggiore accuratezza
SVM_classifier.py	File Python	Script per addestrare una SVM su dataset MNIST/F-MNIST
SVM_classifier_HO.py	File Python	Script per testare gli Iper-parametri della SVM per ottenere la maggiore accuratezza
MPL_classifier.py	File Python	Script per addestrare una MPL su dataset MNIST/F-MNIST
MPL_classifier_HO.py	File Python	Script per testare gli Iper-parametri del MPL per ottenere la maggiore accuratezza

La sub-directory images_output conterrà a suo interno le directory create automaticamente dagli script nel quale ci saranno i Grafici di accuratezza dei test effettuati sui vari classificatori.

La sub-directory test_filesinvece conterrà a suo interno i file:

• Test_History.txt : Conterrà i risultati ottenuti dai test effettuati sui classificatori;
• HO_History.txt : Conterrà i risultati ottenutti dai test effettuati combinando i vari Iper-parametri sui classificatori;

Se si vuole caricare il progetto manualmente tenere conto della gerarchia sopra mostrata altrimenti scaricare la repository in formato .zip che permette di caricare autmaticamete il progetto sul proprio IDE (io ho utilizzato PyCharm).

Test classificatori su dataset MNIST e F-MNIST

In questa sezione si è analizzato l'utilizzo di alcuni dei più famosi classificatori nel ML addestrati sui set di dati MNIST e F-MNIST e i loro risultati sono stati messi a confronto per dedurre quali dei due dataset sia il più efficiente, tenendo conto di un importantissimo aspetto ossia che il dataset MNIST sia più semplice di F-MNIST, per approfondire l'argomento visitare la repository di zalandoresearch.

I classificatori utilizzati sono stati:

• K-Neighbors Classifier
• Alberi decisionali
• Foreste Casuali
• Macchina a vettori di supporto (SVM)
• Percettrone Multinastro (MPL) [Particolare architettura delle reti neurali artificiali]

Importare il dataset

Per rendere utilizzabili i dataset MNIST e F-MNIEST, questi sono stati importati nel progetto da locale. Come prima accennato i file zip contenenti il dataset sono presenti rispettivamente nelle directory data/MNIST e data/FMNIST e per importarli sono state utilizzate le funzioni load_mnist(path="percorso") e load_f_mnist_mnist(path="percorso", kind="train"), presente nello script dsLoad.py.

from support.mnist import load_mnist, load_f_mnist

# Caricamento dei dati di MNIST all'interno dei vettori di train e di test
X_train, X_test, Y_train, Y_test = load_mnist(path="data/MNIST")

# Caricamento dei dati di F-MNIST all'interno dei vettori di train e di test
X_train, Y_train = load_f_mnist(path='data/FMNIST', kind='train')
X_test, Y_test = load_f_mnist(path='data/FMNIST', kind='t10k')

Alcune info sui dataset MNIST/F-MNIST

Di seguito viene mostrato il blocco di codice utilizzato per ottenere le info utili sui dataset che sono servite poi per effettuare dei test ottimali:

# sul dataset

# dimensioni del set di train
print("Dimensions TRAIN SET: ",X_train.shape, "\n")
print("Dimensions TEST SET: ",X_test.shape, "\n")

# data types
print(X_train.info())
print(X_test.info())

I risultati ottenuti sono i seguenti:

Dimensions TRAIN SET: (60000, 784)

Dimensions TEST SET: (10000, 784)

class: ndarray
shape: (60000, 784)
strides: (784, 1)
itemsize: 1
aligned: True
contiguous: True
fortran: False
data pointer: 0x7fdcd9c00000
byteorder: little
byteswap: False
type: uint8
None

class: ndarray
shape: (10000, 784)
strides: (784, 1)
itemsize: 1
aligned: True
contiguous: True
fortran: False
data pointer: 0x7fdcdc8dd000
byteorder: little
byteswap: False
type: uint8
None

Testare l'accuratezza dei classificatori

Le API dei classificatori utilizzati per essere addestrati sui set di train e di test sono stati importati dalla libreria sklearn. Per maggiori informazioni sulla libreria sklearn.

# Classificatore KNN
from sklearn.neighbors import KNeighborsClassifier

# Alberi decisionali
from sklearn.tree import DecisionTreeClassifier

# Foreste Randomiche
from sklearn.ensemble import RandomForestClassifier

# Macchina a vettori di supporto SVM
from sklearn.svm import SVC

# Percettrone Multinastro MPL
from sklearn.neural_network import MLPClassifier

Altre API da sklearn utilizzate:

# Per portare i sets sulla stessa scala (0-1)
from sklearn.preprocessing import MinMaxScaler

# Errore quadratico medio per il controllo dell'overfitting
from sklearn.metrics mean_squared_error

# Per calcolare l'accuratezza della stima
from sklearn.metrics import accuracy_score

# Per misurare il modo in cui sono statedeterminate le stime
from sklearn.metrics import log_loss

# Per mostrare la ripartizione dell'accuratezza tra le varie classi di predizione
from sklearn.metrics import classification_report

# Per creare il modello che effettua delle stime di predizione combinando vari Iper-parametri
from sklearn.model_selection import GridSearchCV

Per l'output grafico invece sono state realizzate delle funzioni ex novo che fanno uso di altre funzioni della libreria matplotlib. Per maggiori informazioni sulla libreria matplotlib.

from support.grafics import printConfMatrix, printErroneusClassificationsMNIST, printErroneusClassificationsFMNIST, printAccGraph, printAccGraphSVM

Funzione	Compito
printConfMatrix(...param)	Genera un immagine .png della matrice di confusione su un set di dati
printErroneusClassificationsMNIST(...param)	Genera le immagini .png dei primi 100 elementi classificati in modo errato su MNIST
printErroneusClassificationsFMNIST(...param)	Genera le immagini .png dei primi 100 elementi classificati in modo errato su F-MNIST
printErroneusClassificationsFMNIST(...param)	Genera le immagini .png dei primi 100 elementi classificati in modo errato su F-MNIST
printAccGraph(...param)	Genera un immagine .png del grafico di accuratezza tra train set e test set
printAccGraphSVM(...param)	Genera un immagine .png del grafico di accuratezza tra train set e test set per SVM

Per annotare i risultati dei test nei due file di testo è stata usata una funzione ex novo che fa uso della funzione builtins per la scrittura/lettura dei file offerta da python.

from support.writer import writeAppend

Funzione	Compito
writeAppend(...param)	Apre il file specificato tra i parametri e vi scrive al suo interno il testo specificato nei parametri

Per creare automaticamente le directory è stata usata una funzione ex novo che fa uso della funzione makedirs(...) messa a disposizione dalla libreria os

from from support.dirManage import newDirectoryTest

Funzione	Compito
newDirectoryTest(...param)	Crea una nuova directory nel percorso specificato tra i parametri

Script di testing vs Script di ottimizzazione

Come si può evincere dalla tabella che schematizza la struttura del progetto esistono due tipologie di script:

1. [nome_classificatore]_classifier_HO.py: Dato un dizionario di Iper-parametri, scelti accuratamente tra tutti i possibili perche influiscono su accuratezza e tempi di addestramento del modello, simula diversi test combinando questi ultimi e li organizza in modo decrescente in termini di accuratezza in un dataFrame. I risultati possono essere consultati sul file di tetso destinato ad annotarli e infine genera un grafo che mostra l'accuratezza del set di train e di test in base al parametro che più influisce sull'accuratezza.
2. [nome_classificatore]_classifier.py: Testa l'accuratezza del classificatore dopo aver settato manualmente i sui iper-parametri annotando nel file relativo allo storico dei test i risultati otenuti, la generazione automatica della matrice di confusione per individuare eventuale errori di classificazione e infine la generazione automatica dei 100 elementi classificati erroneamente;

[NB] Per un'ottima esperienza è bene eseguire lo script 1 e poi successivamente lo script 2, settando i parametri in base alle combinazioni ottenute dal primo script.

Qui di seguito vengono riportati due esempi di esecuzione uno per ogni tipologia di script L'esempio prevede l'esecuzione dello script decisionTree_classifier_HO.py e decisionTree_classifier.py per un test del 27/10/2022 alle ore 12:52 sul set di dati F-MNIST.

Al termine dell'addestramento del modello si otterranno due nuove directory in images_output:

• images_output
  • ... altri TEST
  • Hyperparameter_Tuning_F_MNIST_DT_2022_10_27_12_52_16

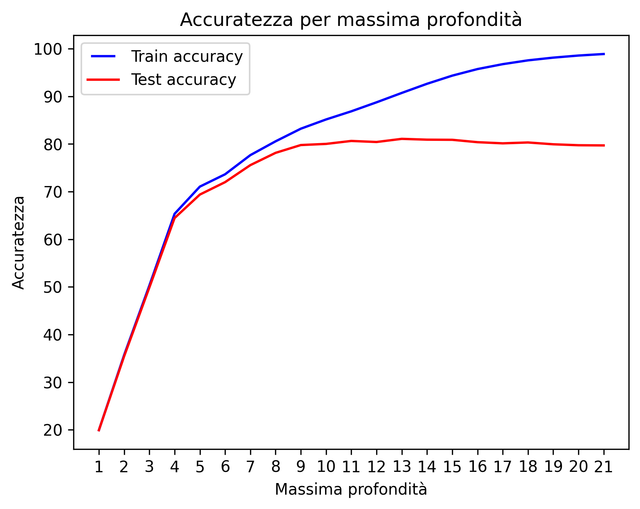

    • Accurancy_Graphic
      • Accurancy_Graph.png
  • TEST_F_MNIST_DT_2022_10_27_12_52_16

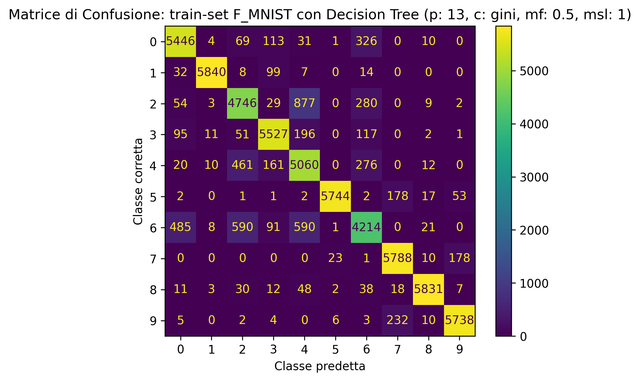

    • Confusion_Matrix
      • CM_test.png
      • CM_train.png

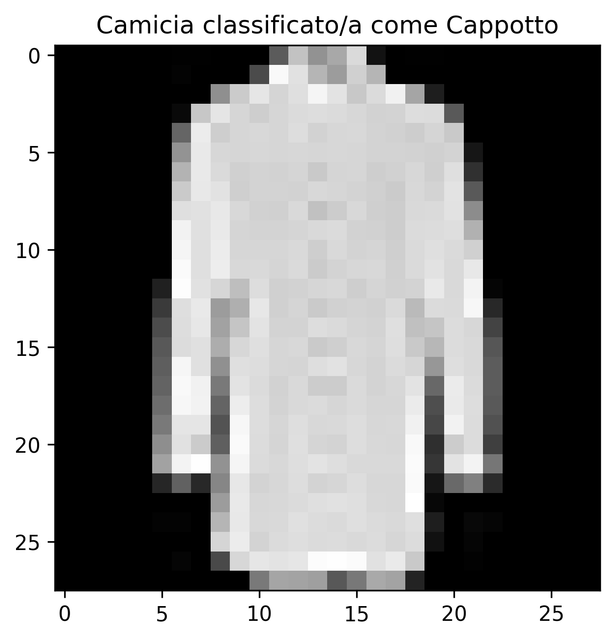

    • Erroneus_Classifications
      • ...
      • Errore_444.png
      • ...





Infine nei file di testo Test_History.txt e Test_History.txt sarà scritto il nuovo test effettuato con tutte le sue caratteristiche di seguito viene mostrato il formato:

DT su F_MNIST

Il tasso di accuratezza si aggirerà intorno al : 81.48%

i	mean_fit_time	std_fit_time	mean_score_time	std_score_time	param_criterion	param_max_depth	param_max_features	param_min_samples_leaf	...
33	15.865796	0.390363	0.102328	0.043465	gini	13	0.5	1	...
69	15.163894	0.119052	0.109759	0.044534	entropy	11	0.5	1	...
75	17.007989	0.223998	0.084056	0.026826	entropy	13	0.5	1	...
73	28.103232	0.153905	0.080878	0.015820	entropy	13	None	25	...
30	28.223590	0.221354	0.066648	0.004398	gini	13	None	1	...

Migliori Iper-parametri: {'criterion': 'gini', 'max_depth': 13, 'max_features': 0.5, 'min_samples_leaf': 1}

• Test del 2022-10-27 12:52:16 F_MNIST con Decision Tree (profondità: 13, c: gini, mf: 0.5, msl: 1):

  • Tempo caricamento dataset: 0.457 sec
  • Tempo addestramento modello: 15.118 sec
  • TRAIN ACCURANCY: 89.89% LOG LOSS: 0.30497
  • TEST ACCURANCY: 80.52% LOG LOSS: 2.44365
  • TRAIN MSE: 1.126
  • TEST MSE: 2.38

Report di classificazione

	precision	recall	f1-score	support
0	0.76	0.77	0.76	1000
1	0.96	0.93	0.95	1000
2	0.67	0.68	0.68	1000
3	0.82	0.82	0.82	1000
4	0.63	0.72	0.67	1000
5	0.93	0.89	0.91	1000
6	0.58	0.52	0.55	1000
7	0.87	0.91	0.89	1000
8	0.93	0.91	0.92	1000
9	0.91	0.91	0.91	1000
accuracy			0.81	10000
macro avg	0.81	0.81	0.81	10000
weighted avg	0.81	0.81	0.81	10000
