LED_Signboard

a arduino sketch for HSES-LMC1(esp8266) that run as a webserver and control LED Signboard

概要

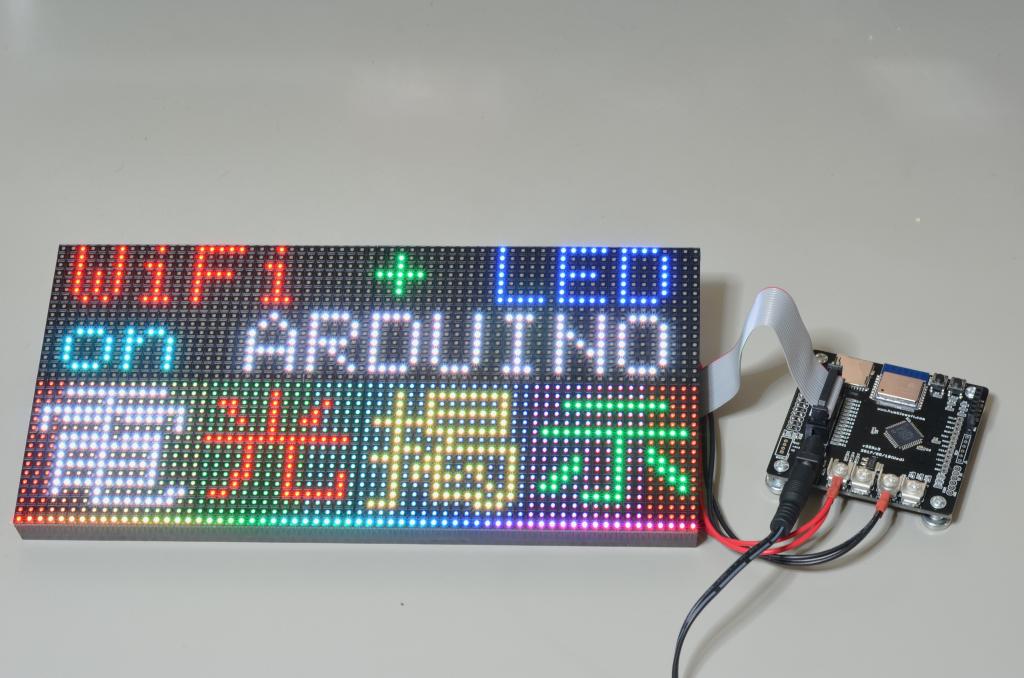

このプログラムは ESP8266を内蔵したWiFi LEDコントローラ HSES-LMC1と LEDモジュールを組み合わせたLEDディスプレイを 電光掲示板として使用するためのプログラムです。 esp8266 arduinoでコンパイル＆書込を行います。

このプログラムを書き込むと、HSES-LMC1は Webサーバとして動作し、ブラウザでアクセスすることで 表示するメッセージの入力、編集を行うことができます。

HSES-LMC1は無線LAN（WiFi)経由でネットワークに接続するので、 無線LANが使えない環境では、このプログラムは使用できません。

主な機能

• 静止文字の表示
• スクロール文字の表示
• ブラウザ上で表示内容を作成・編集
• ブラウザから表示の一時停止、再開、クリア等

対応するブラウザ

ブラウザは google chrome, FireFoxのみです。 他のブラウザ、Internet Explorer, Edge, Safari, Opera等では動作しません。

ディレクトリ構成

各サブディレクトリの中身を紹介します。

• LED_Signboard: プログラム(スケッチ)
• files: javascriptやhtmlの元ファイル
• img: ドキュメント用の画像ファイル
• python: 開発用のpythonプログラム
• sdcard: sdcardに書き込むファイル

詳細な情報

• Wiki
  • 必要なハードウェア
  • インストール方法
  • 使用説明書

変更履歴

• v1.4 - 2024年8月9日(金)

  • スクロールテキストの倍率が効かないバグ修正

• v1.3 - 2020年6月28日(日)

  • esp8266 arduino 2.7.1対応
  • Adafruit GFX 1.9.0で動作確認

• v 1.2.1 - 2019年 9月13日(金)

  • esp8266 arduono 2.5.2対応
  • Adafuit-GFX-Library 1.5.6で動作確認

• v 1.2 - 2018年10月 4日(木)

  • 10秒たってもWiFiへ接続できない場合、接続できないまま表示を行う
  • conf.hで #define USE_NETWORK 0 とした場合、WiFiへの接続を行わない

• v 1.1 - 2018年5月23日(水)

  • スクリプトの操作(zip upload/download, 削除、コピー)の追加
  • ビットマップメッセージ追加

• v 1.0 - 2018年4月24日(火)

  • ファースト リリース
