Taller Programación de Arduino en Tinkercad usando programación en bloques

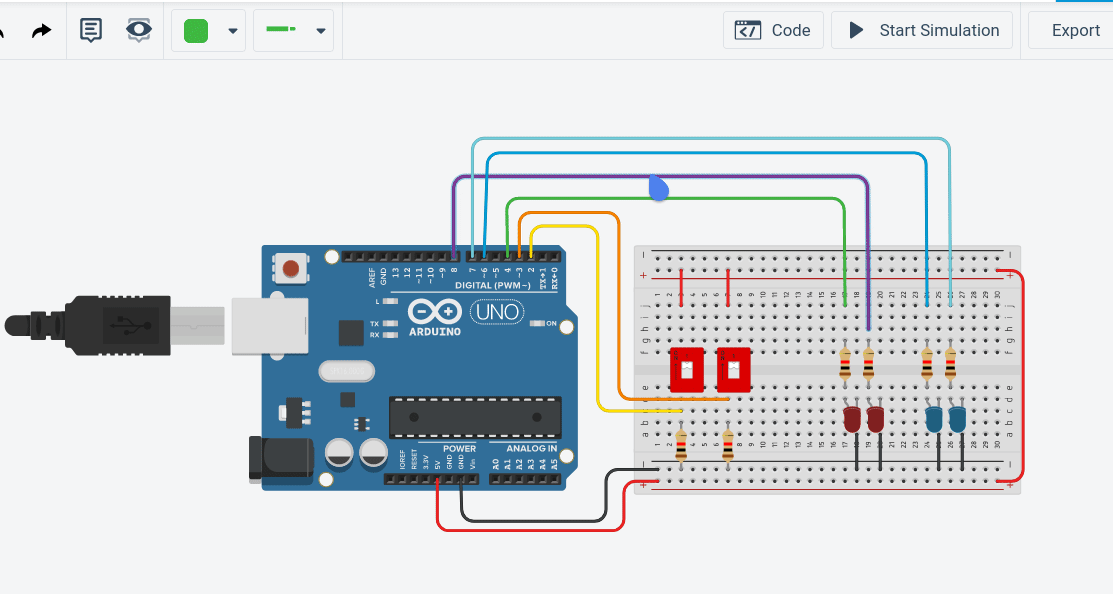

Implementar en la plataforma Tinkercad y que tenga como elemento de control un Arduino un programa que cumpla con las siguientes características:
• La programación debe ser en bloques
• El programa debe controlar la secuencia y el tiempo de encendido de 4 LED´S (dos rojos y dos azules).
• El sistema tiene dos entradas digitales (2 interruptores).
• La lógica del sistema es la siguiente:
a) Si los interruptores SW1 y SW2 están en un nivel lógico bajo, los LED´S deben permanecer apagados.
b) Si el interruptor SW1 está en un novel lógico bajo y el interruptor SW2 está en nivel lógico alto:
los dos LED’S rojos se encienden y los azules permanecen apagados, luego de 200 milisegundos los cuatro LED’S se apagan, 200 milisegundos después se encienden los LED’S rojos y los azules continúan apagados, después de 200 milisegundos deben estar apagados los cuatro LED’S; 200 milisegundos después se encienden los LED’S azules y los rojos deben estar apagados, nuevamente después de 200 milisegundos se apagan los 4 LED’S, 200 milisegundos más tarde se enciende solamente los LED’S de color azul y finalmente después de 200 milisegundo los cuatro LED’S deben quedar apagados. Esta secuencia se debe repetir indefinidamente mientras las entradas permanezcan en los niveles lógicos indicados al inicio.
c) Si el interruptor SW1 pasa a un nivel lógico alto y SW2 a nivel bajo, se repite la secuencia del inciso anterior (b) pero el retardo de tiempo cambia de 200 milisegundos a 100 milisegundos .
d) Si los dos interruptores (SW1 y SW2) se encuentran en un nivel lógico alto los cuatro LED’S deben permanecer encendidos.
