Python-Open3D_pointcloud_data_processing

"Lidar, son yılların en dikkat çeken teknolojilerinden olan otonom araçlarda sıkça kullanılanılan sensörlerden birisidir. Bulunduğu ortamın belirli bölgesine veya 360 derece olacak şekilde lazer ışınları göndererek uzaklık ölçümü yapılmasını sağlar."

"Bir bölgenin, bir odanın haritalanmasında veya yeterince veri toplanırsa yapay zeka modelleri eğitilerek nesnelerin tanınmasında kullanılabilir."

"Bu github reposunda python ile pointcloud şeklinde gelen lidar verilerinin işlenmesi üzerine çalışmalar yaparken karşılaştığım ve faydalı bulduğum bir kütüphaneyi sizlerle paylaşmak ve dökümantasyonda verilen küçük bir örneği sunmak istiyorum."

Open3D Kütüphanesinin Kurulumu

pip install open3d

veya

pip install --user open3d

"Kütüphane dökümantasyonunda bu şekilde pip ile kuulabildiği yazıyor fakat benim denemelerimde kütüphane düzgün bir şekilde kurulmadı. Ben kütüphanenin github reposunu indirip build ederek kurlumunu gerçekleştirdim. Aşağıdaki linkden adımları takip ederek aynı şekilde kurulumları yapabilirsiniz."

Build from source

ÖRNEK ÇALIŞMA

"Pointcloud verisindeki bir nesneyi ayırt etme. Kod bloklarının çıktılarını altlarına görsel olarak ekleyeceğim"

İlk adım olarak numpy ve open3d kütphanesini import etme

import open3d as o3d
import numpy as np

Open3d kütüphanesinde test için sunulmuş pointcloud datasını içe aktarma

ply_point_cloud = o3d.data.PLYPointCloud()
pcd = o3d.io.read_point_cloud(ply_point_cloud.path)
print(pcd)
print(np.asarray(pcd.points))

o3d.visualization.draw_geometries([pcd],
                                  zoom=0.3412,
                                  front=[0.4257, -0.2125, -0.8795],
                                  lookat=[2.6172, 2.0475, 1.532],
                                  up=[-0.0694, -0.9768, 0.2024])

Veriyi daha kolay işlenebilir hale getirmek için noktaların homojen bir alt kümesini alma

downpcd = pcd.voxel_down_sample(voxel_size=0.05)

o3d.visualization.draw_geometries([downpcd],
                                  zoom=0.3412,
                                  front=[0.4257, -0.2125, -0.8795],
                                  lookat=[2.6172, 2.0475, 1.532],
                                  up=[-0.0694, -0.9768, 0.2024])

Noktaların normal doğrularını çizdirme

downpcd.estimate_normals(
    search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))

o3d.visualization.draw_geometries([downpcd],
                                  zoom=0.3412,
                                  front=[0.4257, -0.2125, -0.8795],
                                  lookat=[2.6172, 2.0475, 1.532],
                                  up=[-0.0694, -0.9768, 0.2024],
                                  point_show_normal=True)

Nesnenin nokta bulutundan kırpılması

demo_crop_data = o3d.data.DemoCropPointCloud()
pcd = o3d.io.read_point_cloud(demo_crop_data.point_cloud_path)
vol = o3d.visualization.read_selection_polygon_volume(demo_crop_data.cropped_json_path)
chair = vol.crop_point_cloud(pcd)

o3d.visualization.draw_geometries([chair],
                                  zoom=0.7,
                                  front=[0.5439, -0.2333, -0.8060],
                                  lookat=[2.4615, 2.1331, 1.338],
                                  up=[-0.1781, -0.9708, 0.1608])

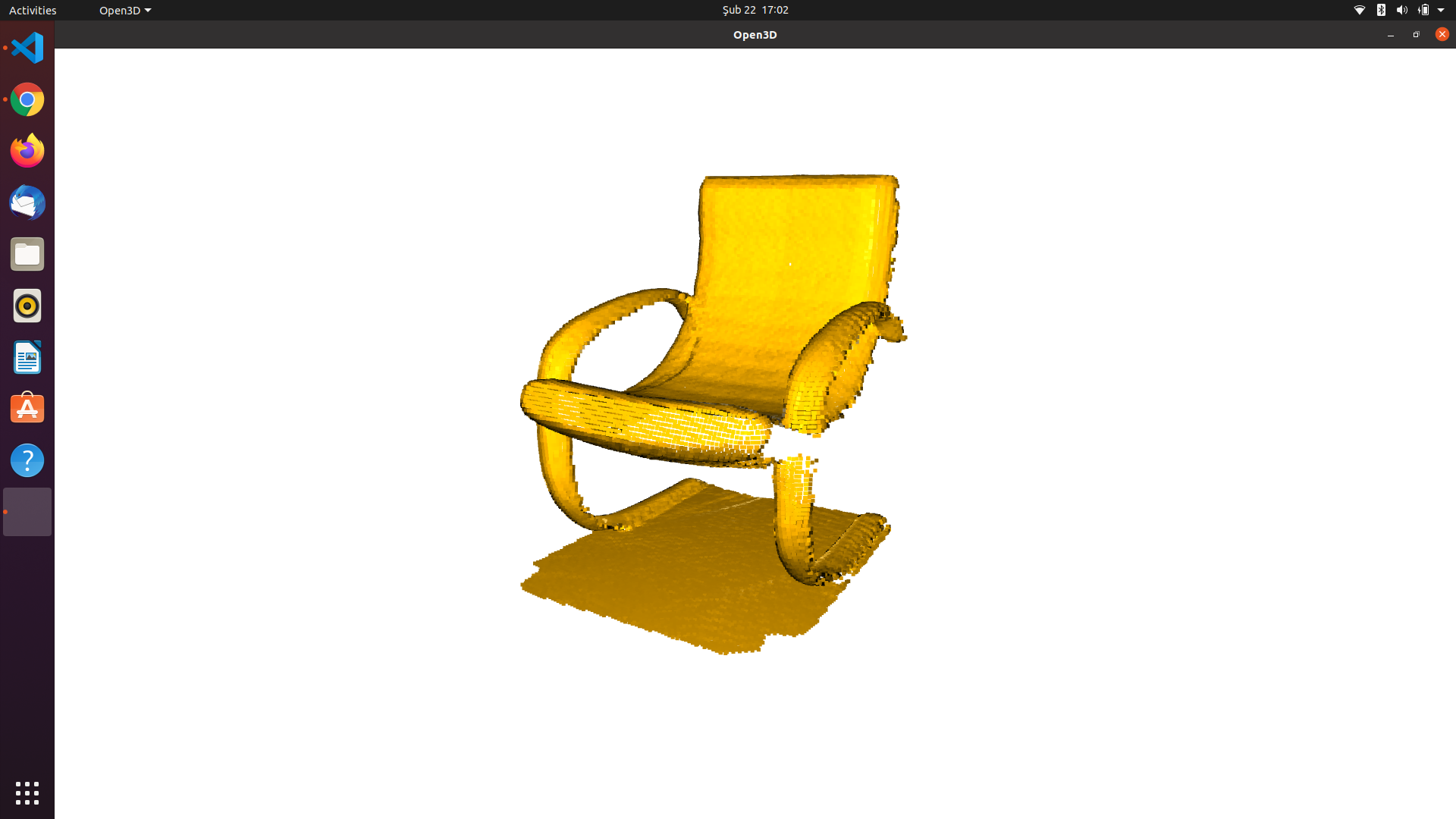

Nesne üzerinde kalan noktaların ayırt edici olması için renklendirilmesi

chair.paint_uniform_color([1, 0.706, 0])


o3d.visualization.draw_geometries([chair],
                                  zoom=0.7,
                                  front=[0.5439, -0.2333, -0.8060],
                                  lookat=[2.4615, 2.1331, 1.338],
                                  up=[-0.1781, -0.9708, 0.1608])

Nesnedeki noktaların uzaklıklarını bulma

dists = pcd.compute_point_cloud_distance(chair)
dists = np.asarray(dists)
ind = np.where(dists > 0.01)[0]

Nesnenin sınırlarının iki eksenli boundingbox içerisine alınması

aabb = chair.get_axis_aligned_bounding_box()
aabb.color = (1, 0, 0)
obb = chair.get_oriented_bounding_box()
obb.color = (0, 1, 0)

o3d.visualization.draw_geometries([chair, aabb, obb],
                                  zoom=0.7,
                                  front=[0.5439, -0.2333, -0.8060],
                                  lookat=[2.4615, 2.1331, 1.338],
                                  up=[-0.1781, -0.9708, 0.1608])

Nesnenin noktalarını barındıran en küçük dışbükey yüzeyi tepit etme

pcl = chair
hull, _ = pcl.compute_convex_hull()
hull_ls = o3d.geometry.LineSet.create_from_triangle_mesh(hull)
hull_ls.paint_uniform_color((1, 0, 0))


o3d.visualization.draw_geometries([pcl, hull_ls])

SON

"Merhaba ben YEC, umarım yardımcı olmuştur. Daha fazla incelemek için Open3d kütüphanesi dökümantasyonunu inceleyebilirsiniz. Linkedin hesabımdan takip edebilir ve konu ile ilgili sorularını sunabilirsiniz."
