缓存架构

利用consul存储服务地址信息

• 1.安装consul

docker run -d -p 8700:8500 -h node1 --name node1 consul agent -server -bootstrap-expect=1 -node=node1 -client 0.0.0.0 -ui

• 2.设置服务地址信息(ip地址和端口请更换为自己的)

curl -X PUT -d '{"weight":1,"max_fails":2,"fail_timeout":10}' http://127.0.0.1:8700/v1/kv/upstreams/servers/140.143.16.122:8002

lua连接redis集群

• 1.redis集群包地址

https://github.com/steve0511/resty-redis-cluster

• 2.源码目录通过make生成.so文件，通过lua_package_cpath加载.so文件
• 3.定时获取集群信息，动态获取集群地址 通过在进程启动的时候定时获取redis连接地址,在使用时获取内存内的redis集群地址
• 4.将redis集群地址加入consul中

curl -X PUT -d '140.143.16.122:6392' http://127.0.0.1:8700/v1/kv/redis-cluster-2/

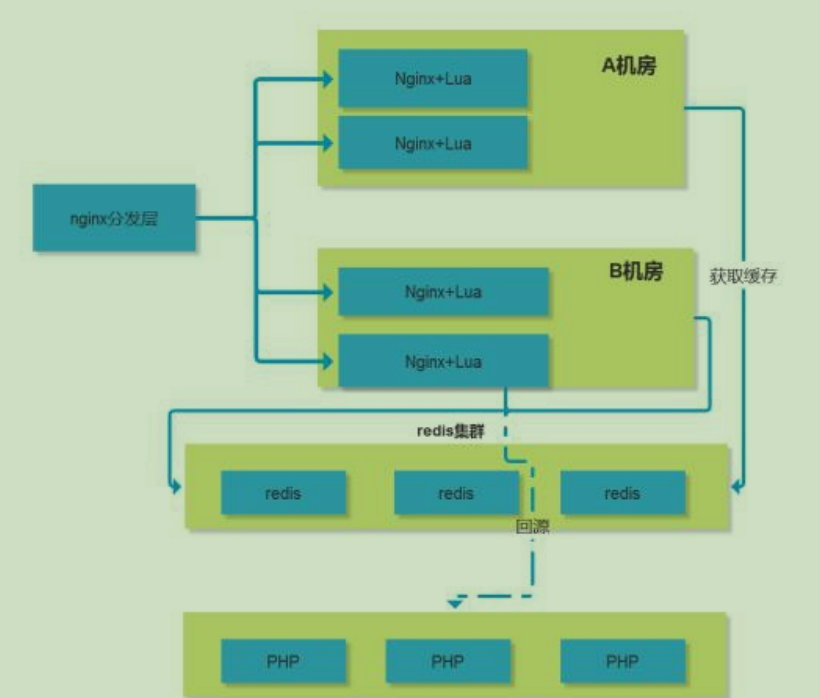

图示

nginx分发层

• 1.动态负载均衡(地址从consul中获取)
• 2.动态切换负载均衡的方式(从consul获取)

nginx应用层

• 1.nginx内存缓存,使用mlcache(字典)缓存热点数据,缓存会过期
• 2.利用布隆过滤器防止缓存穿透(过滤异常请求)
• 3.从redis集群中尝试读取缓存,读取到把值设置到nginx字典中(分布式锁,防止缓存击穿)
• 4.经过去重队列后,尝试从源服务器当中读取(防止脏数据,旧数据覆盖新数据的缓存)
• 5.lua做模板动态渲染(前后端分离可以直接返回数据)
• 6.缓存失效时间随机(防止缓存雪崩)
• 7.限流,降级
