Weex调试神器——Weex Devtools使用手册 #50

Open
littleseven opened this Issue Jul 20, 2016 · 22 comments

Comments

Projects
None yet
@littleseven

littleseven commented Jul 20, 2016

伴随着weex的正式开源,对一款针对weex框架的简单易用的调试工具的呼声也日趋强烈。weex devtools就是为weex前端和native开发工程师服务的一款调试工具,可同时检查weex里DOM属性和Javascript 代码断点调试,支持IOS和Android两个平台。

Chrome devtools对于前端开发者来说最熟悉不过,有广泛的用户基础.weex devtools实现了Chrome Debugging Protocol,其使用体验和普通的web开发一致,对于前端开发者是零学习成本,其主要功能分为两大部分——Debugger和Inspector,第一个版本已经随weex0.6.1 发布, 手淘也已接入。

以下是Devtools的使用介绍,欢迎大家试用。有任何问题建议,请提交这里,会很快得到解答。

Devtools 主要功能一览

连接设备

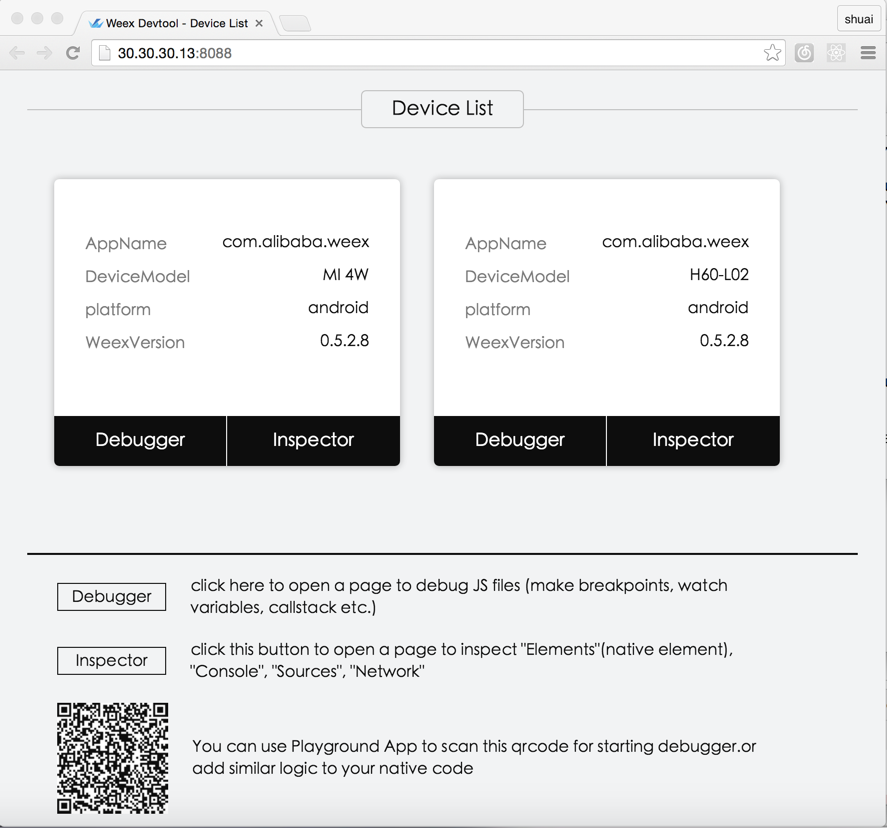

devtools可以动态检测客户端的连接绑定请求,同时连接/调试多个device(或者模拟器)是很容易的事情。连接的客户端显示在“Device List"界面,如下图所示。点击对应device的Debugger按钮即开始调试流程,并弹出JS断点调试的页面;随后点击Inspector按钮可弹出调试DOM的页面。
devtools-main

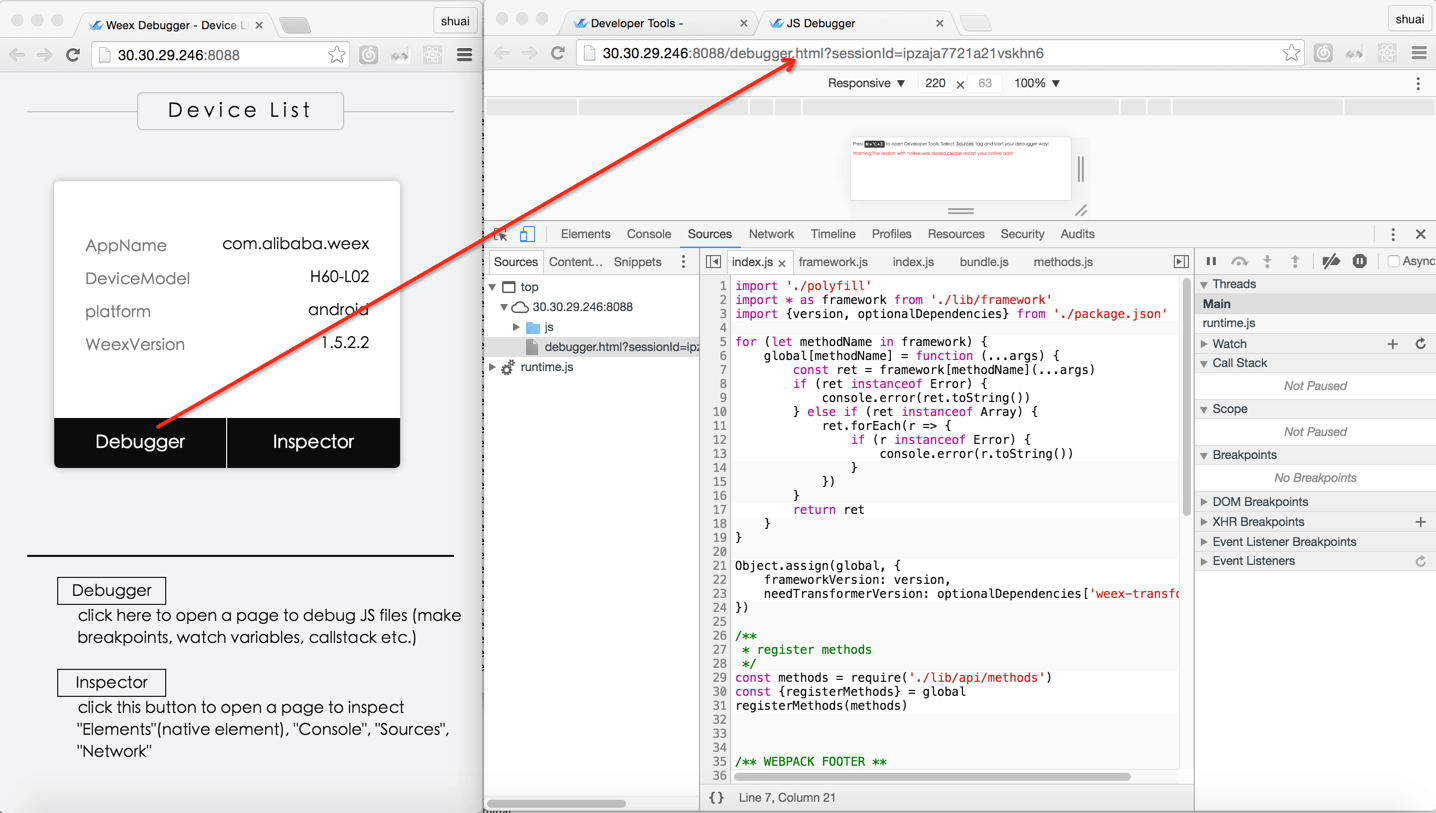

Debugger

这个是用来调试weex中的js前端代码的页面,“Sources” tab能够显示所有JS源码,包括jsFramework和bundle代码。可以设置断点、查看调用栈,功能和普通的chrome浏览器调试一样。"Console" 控制台显示前端的Log信息,并能根据级别(info/warn/error等)和关键字过滤。

devtools-debugger

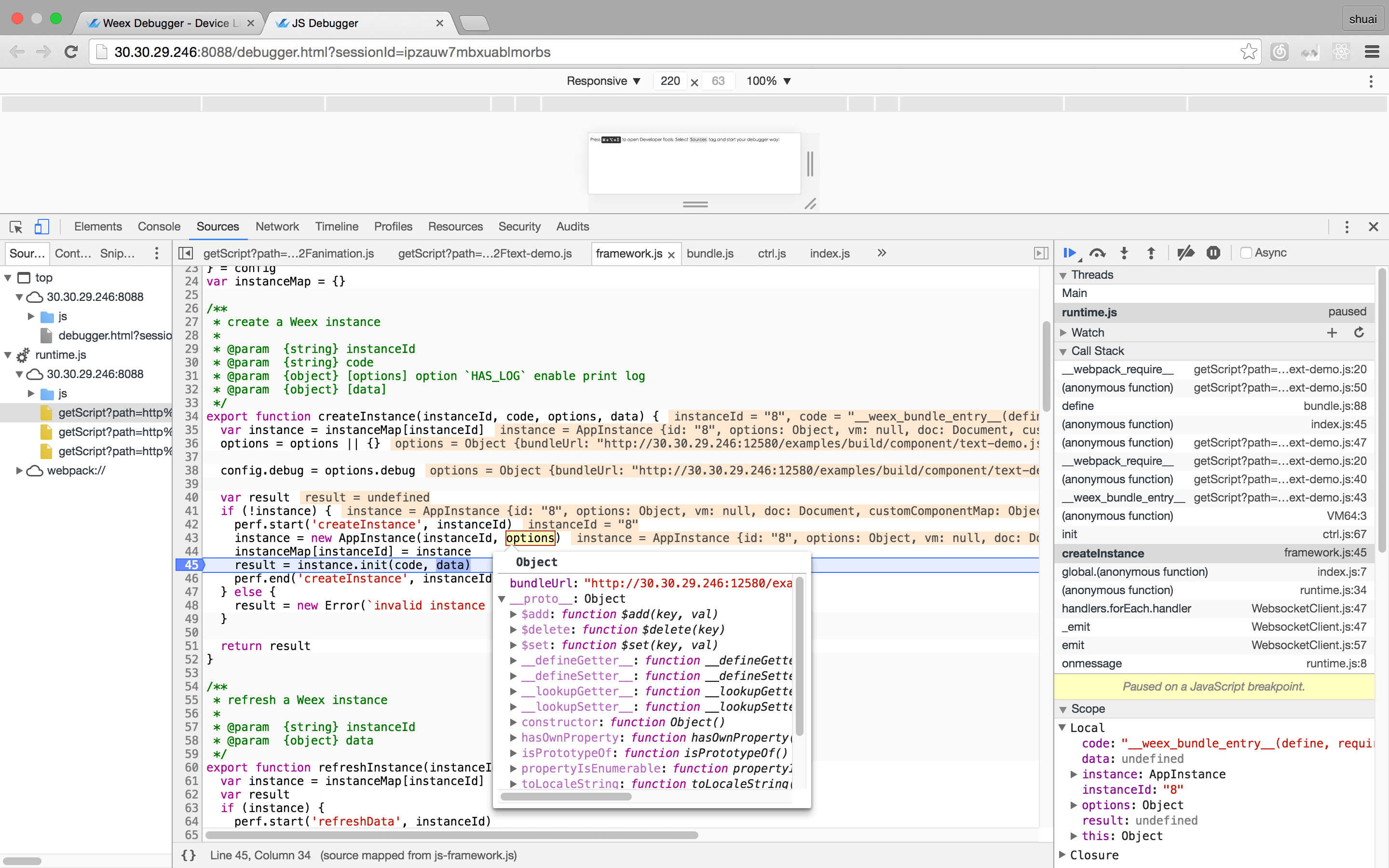

Breakpoint and CallStack

debugger-breakpoint

Inspector

Inspector 功能丰富,能够用来查看 Element \ Network \ Console log \ ScreenCast \ BoxModel \ Native View 等。

devtools-inspector

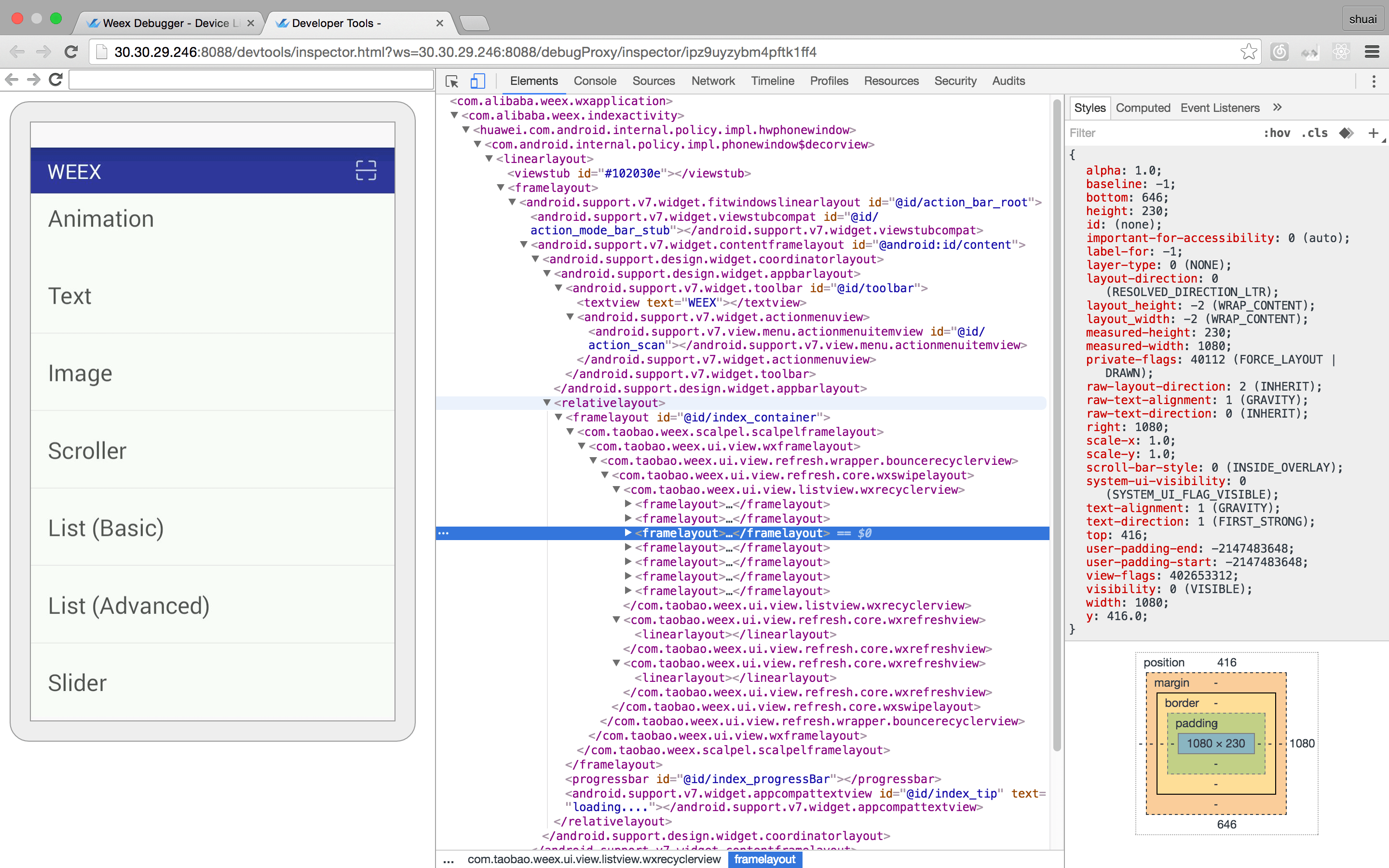

Element

这里展示的是在Android/iOS上的native DOM树,及其style属性,和layout图。鼠标在DOM 树移动时,在device(或模拟器)上对应节点会高亮显示,有助于native开发者定位和发现节点。screencast只是对屏幕图像拷贝,在远程调试时能看到远程设备界面,数据网络下screencast也将有较大流量花销,,如果设备就在手头儿则建议关掉。
inspector-element

Network

这里展示的是bundle资源加载网络访问的性能。所以如果bundle资源在device本地,Network是没有数据的。

查看网络请求的总耗时和延时

inspector-network

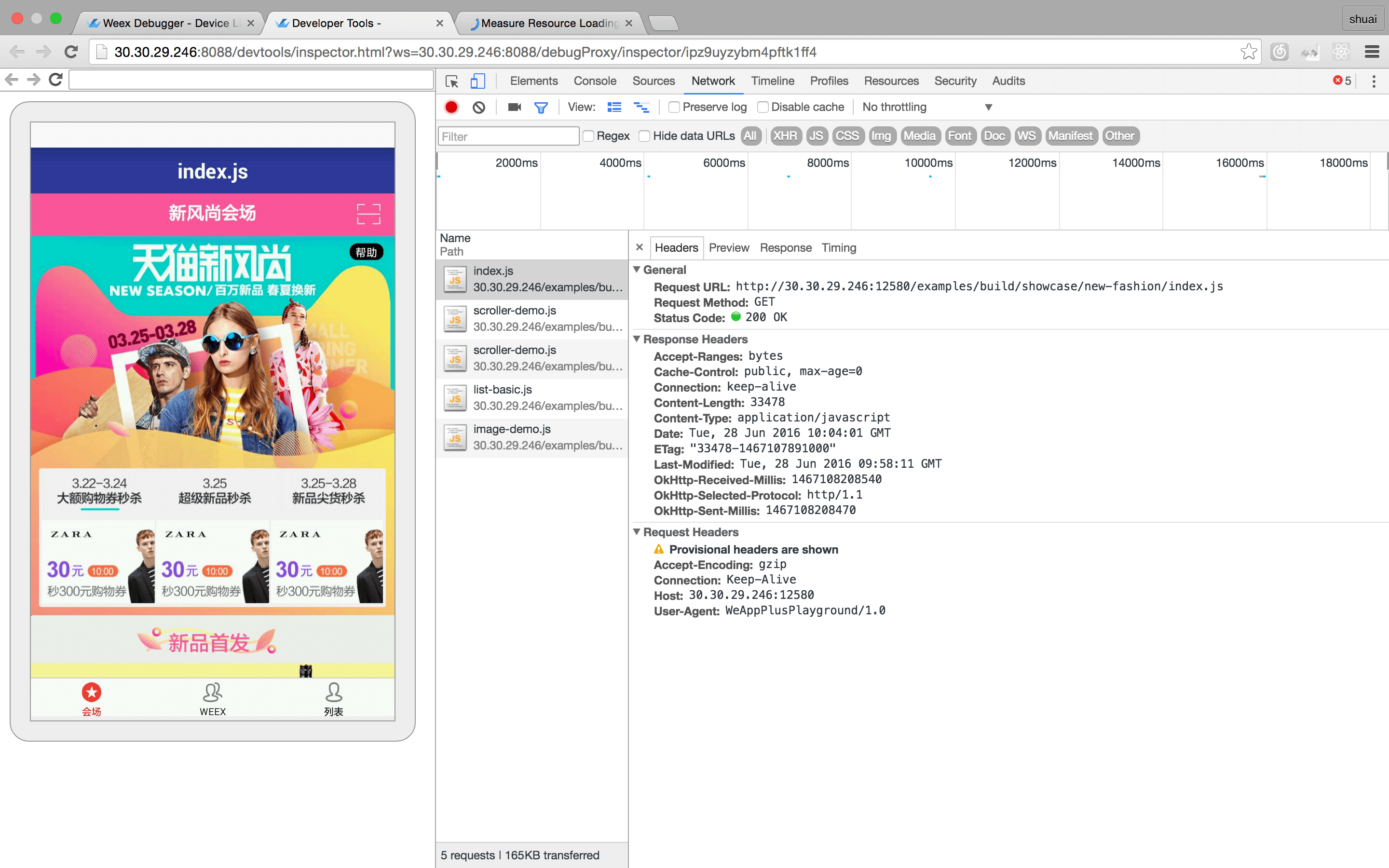

查看网络请求的header和response

inspector-network

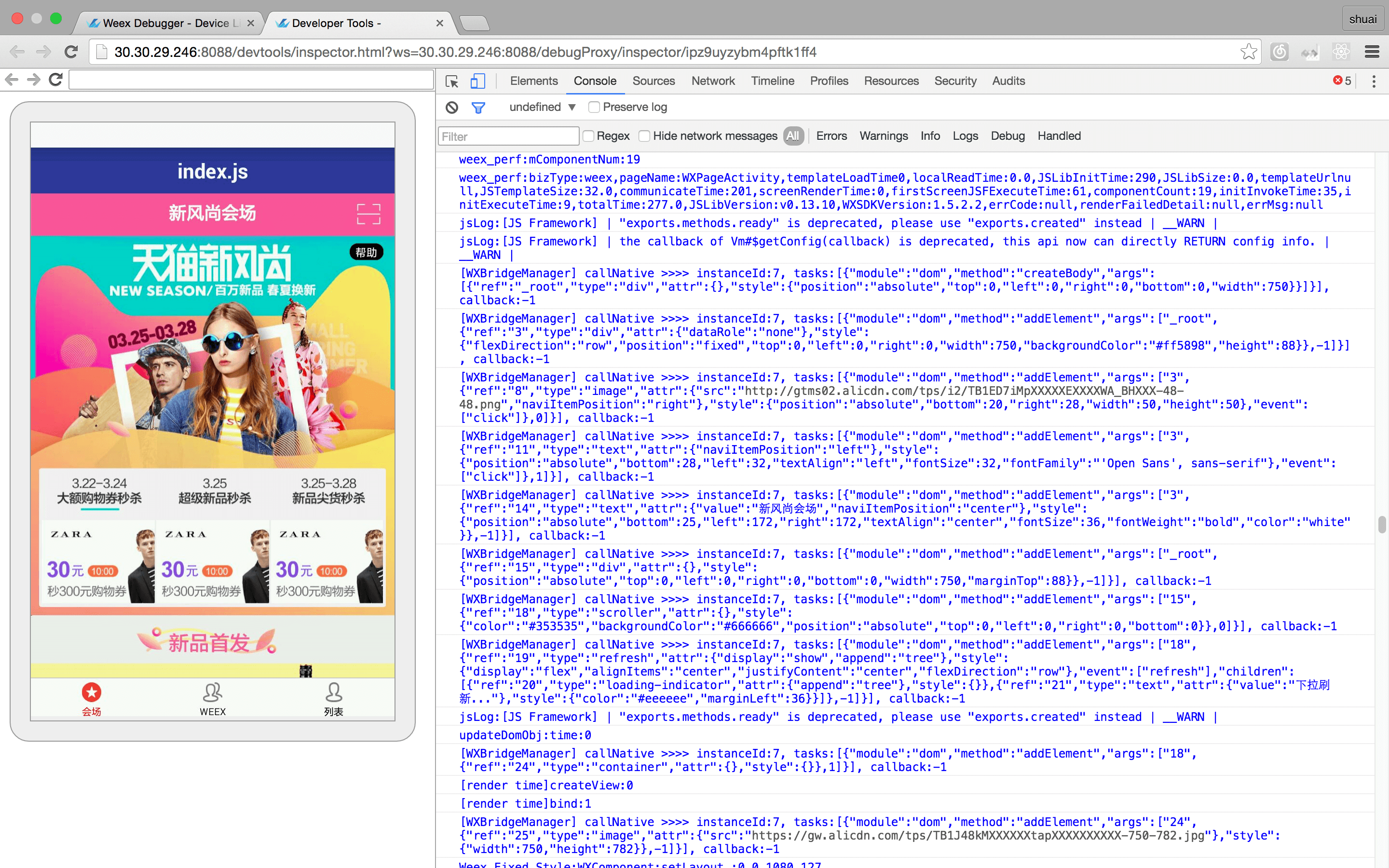

控制台

这里显示的是Android/iOS上的native log,并不是前端log(显示在Debugger页面)。同样native log也有对应级别--warn/error等,和关键字过滤,native开发查询很方便。
inspector-console

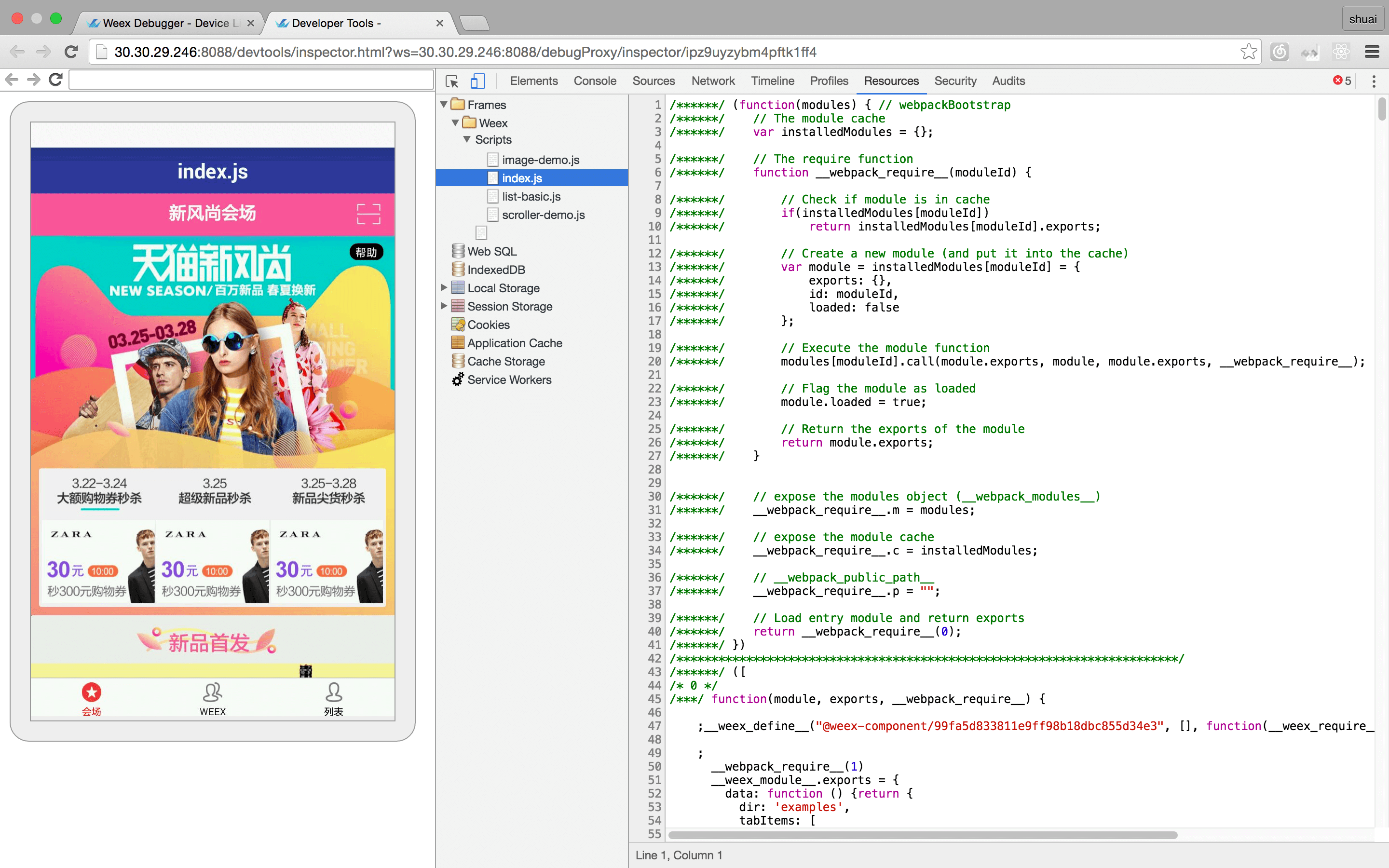

资源

这里和Network一样,远端访问的资源文件会显示在这里,没有实际作用。因为在Debugger页面,"Sources"里已经有源码并可以断点调试。不过假如你的应用里有数据库文件,在这里可以方便的查看而无需root,这是非常有用的。
inspector-resource

如何安装和启动devtools

无论是跑在IOS或者Android端,weex-devtool都是必需的,用来启动服务器和chrome页面。

安装

$ npm install  -g  weex-toolkit

用法

weex debug [options] [we_file|bundles_dir]

选项:

-h, --help           显示帮助
-V, --verbose        显示debug服务器运行时的各种log
-v, --version        显示版本
-p, --port [port]    设置debug服务器端口号 默认为8088
-e, --entry [entry]  debug一个目录时,这个参数指定整个目录的入口bundle文件,这个bundle文件的地址会显示在debug主页上(作为二维码)
-m, --mode [mode]    设置构建we文件的方式,transformer 最基础的风格适合单文件,loader:wepack风格 适合模块化的多文件.默认为transformer

如何在设备或者模拟器上调试

weex调试初体验之playground

如果你是一名weex调试的新手,那么推荐你先下载playground体验一下devtools调试js bundle的基础流程.点击这里观看视频演示

  • 前提:
    • 安装weex-toolkit, 内含调试命令weex debug
    • android/iOS设备及pc已联网,若位于不同网段请确保防火墙可访问性

  • 调试步骤:
    • 启动debug server.
      执行命令weex debug将启动 debug server.如果启动成功将会在chrome打开一个welcome页面,在网页下方有一个二维码.
    • 启动playground并扫码.
      点击启首页左上角的扫码按钮扫码上一步中网页下方的二维码.此时welcome页面将会出现你的设备信息.playground进入loading页面,等待你的下一步操作.
    • 点击网页上的Debugger按钮.
      app结束loading进入debugging状态.同时chrome将会打开debugger页面.按照页面提示打开该页的JavaScript控制台并进入source tab.
    • 设置断点刷新当前页.
      点击playground首页list中的任意项将打开一个weex bundle,此时在Sources里会出现相应的js 文件,设置断点并刷新playground 即可调试.
    • 点击网页上的Inspector 按钮.
      chrome会打开inspector页面,可以查看Element, Console, Network状态.

weex调试初体验之应用

如果是接入weex的应用想调试自己的bundle代码,有以下几个方式:

  1. 借助playground扫码调试we文件
  • 先确定playground已经是可调试状态
  • 执行weex-toolkit 命令,"weex debug xxx.we",会自动编译打包we文件,并在chrome的device 列表页面最底下新生成一个二维码。
  • 用playground扫描新二维码,手机上即显示xxx.we的结果。相应在"Debugger"和"Inspector"页面调试。
  1. 借助playground扫码调试js bundle文件
  • 先确定playground已经是可调试状态
  • 用二维码生成器为xxx.js 生成一个二维码。
  • 用playground扫描新二维码,手机上即显示xxx.js的结果。相应在"Debugger"和"Inspector"页面调试。
  1. 直接修改应用,接入devtools接口
// host 表示debug server的ip或域名
WXEnvironment.sRemoteDebugMode = enable;
WXEnvironment.sRemoteDebugProxyUrl = "ws://" + host + ":8088/debugProxy/native";
#import "WXDevTool.h"
[WXDevTool setDebug:YES];
[WXDevTool launchDevToolDebugWithUrl:@"ws://host:8088/debugProxy/native"];
@sven820

This comment has been minimized.

Show comment
Hide comment
@sven820

sven820 Aug 22, 2016

为什么我打开Debugger, iOS模拟器界面就不能交互了, 点不动了

sven820 commented Aug 22, 2016

为什么我打开Debugger, iOS模拟器界面就不能交互了, 点不动了

@yangshengtao

This comment has been minimized.

Show comment
Hide comment
@yangshengtao

yangshengtao Aug 24, 2016

你的业务逻辑应该没有做页面刷新

yangshengtao commented Aug 24, 2016

你的业务逻辑应该没有做页面刷新

@zhouyuexie

This comment has been minimized.

Show comment
Hide comment
@zhouyuexie

zhouyuexie Sep 29, 2016

如果你手机一片空白,那么就是你顺序错了:

  1. 首先weex debug ****.we .
  2. 弹出网页后打开你的手机playground扫码(注意:这里扫的是最左边的码)
  3. 然后返回了源界面,再扫最后出现的码,也就是你项目的码.

zhouyuexie commented Sep 29, 2016

如果你手机一片空白,那么就是你顺序错了:

  1. 首先weex debug ****.we .
  2. 弹出网页后打开你的手机playground扫码(注意:这里扫的是最左边的码)
  3. 然后返回了源界面,再扫最后出现的码,也就是你项目的码.
@Neeeo

This comment has been minimized.

Show comment
Hide comment
@Neeeo

Neeeo Sep 29, 2016

为什么我用 Inspector ,左侧看不到客户端界面?
用的example里的hello.we, 命令时 weex debug hello.we
AppName: WeexPlayground
DeviceMode: liPhone:10.1
platform: iOS
WeexVersion: 0.7.0

Neeeo commented Sep 29, 2016

为什么我用 Inspector ,左侧看不到客户端界面?
用的example里的hello.we, 命令时 weex debug hello.we
AppName: WeexPlayground
DeviceMode: liPhone:10.1
platform: iOS
WeexVersion: 0.7.0

@richardyuq

This comment has been minimized.

Show comment
Hide comment
@richardyuq

richardyuq Oct 28, 2016

牛逼坏了!

richardyuq commented Oct 28, 2016

牛逼坏了!

@MaryWu

This comment has been minimized.

Show comment
Hide comment
@MaryWu

MaryWu Nov 1, 2016

你用npm install -g weex-toolkit更新devtools到最新再试下

MaryWu commented Nov 1, 2016

你用npm install -g weex-toolkit更新devtools到最新再试下

@ChenZhangQuan

This comment has been minimized.

Show comment
Hide comment
@ChenZhangQuan

ChenZhangQuan Jan 7, 2017

在applist点击debug按钮后
终端:
The websocket address for native is ws://192.168.1.57:8088/debugProxy/native
Launching Dev Tools...
can not join session,unknown sessionId[null]
@(/usr/local/lib/node_modules/weex-toolkit/node_modules/weex-devtool/lib/components/P2PSession.js:218:24)

网页:
Warning:The session with native was closed,please restart your native app!
请问是啥原因。

ChenZhangQuan commented Jan 7, 2017

在applist点击debug按钮后
终端:
The websocket address for native is ws://192.168.1.57:8088/debugProxy/native
Launching Dev Tools...
can not join session,unknown sessionId[null]
@(/usr/local/lib/node_modules/weex-toolkit/node_modules/weex-devtool/lib/components/P2PSession.js:218:24)

网页:
Warning:The session with native was closed,please restart your native app!
请问是啥原因。

@Chengran888

This comment has been minimized.

Show comment
Hide comment
@Chengran888

Chengran888 Jan 9, 2017

weex debug xxx.we 报错,但是weex debug 可以

Chengran888 commented Jan 9, 2017

weex debug xxx.we 报错,但是weex debug 可以

@zhaolijiu

This comment has been minimized.

Show comment
Hide comment
@zhaolijiu

zhaolijiu Jan 16, 2017

楼上应该是路径问题?

zhaolijiu commented Jan 16, 2017

楼上应该是路径问题?

@exolution

This comment has been minimized.

Show comment
Hide comment
@exolution

exolution Jan 16, 2017

@Chengran888 请贴一下错误信息 谢谢~

exolution commented Jan 16, 2017

@Chengran888 请贴一下错误信息 谢谢~

@kingyang

This comment has been minimized.

Show comment
Hide comment
@kingyang

kingyang Jan 20, 2017

@littleseven @exolution
建议更新一下 weex debug [options] [we_file|bundles_dir] options参数文档
-H 帮助
-h 为host信息

kingyang commented Jan 20, 2017

@littleseven @exolution
建议更新一下 weex debug [options] [we_file|bundles_dir] options参数文档
-H 帮助
-h 为host信息

@csvwolf

This comment has been minimized.

Show comment
Hide comment
@csvwolf

csvwolf Feb 8, 2017

Inspector 提示:

"weex-devtool": "^0.2.76"

csvwolf commented Feb 8, 2017

Inspector 提示:

"weex-devtool": "^0.2.76"

@happybobo

This comment has been minimized.

Show comment
Hide comment
@happybobo

happybobo Feb 21, 2017

用了[WXDevTool setDebug:YES]界面就白屏了,去除后又正常

happybobo commented Feb 21, 2017

用了[WXDevTool setDebug:YES]界面就白屏了,去除后又正常

@captain-black

This comment has been minimized.

Show comment
Hide comment
@captain-black

captain-black Feb 27, 2017

@happybobo 我也是遇到同样问题

captain-black commented Feb 27, 2017

@happybobo 我也是遇到同样问题

@dreamerff

This comment has been minimized.

Show comment
Hide comment
@dreamerff

dreamerff Mar 28, 2017

@ChenZhangQuan 我也遇到同样的问题,请问你知道是什么原因了吗?

dreamerff commented Mar 28, 2017

@ChenZhangQuan 我也遇到同样的问题,请问你知道是什么原因了吗?

@yclooper

This comment has been minimized.

Show comment
Hide comment
@yclooper

yclooper Apr 24, 2017

为什么我运行weex debug chrome不能正确显示呢?chrome提示“您被禁止访问互联网”,让我检查防火墙,但是我的防火墙的权限是给了的啊!

yclooper commented Apr 24, 2017

为什么我运行weex debug chrome不能正确显示呢?chrome提示“您被禁止访问互联网”,让我检查防火墙,但是我的防火墙的权限是给了的啊!

@Juice007

This comment has been minimized.

Show comment
Hide comment
@Juice007

Juice007 Oct 31, 2017

集成原生的devtool运行会报错,issue已提出↓
weexteam/weex-devtool-iOS#21

Juice007 commented Oct 31, 2017

集成原生的devtool运行会报错,issue已提出↓
weexteam/weex-devtool-iOS#21

@Aisheng

This comment has been minimized.

Show comment
Hide comment
@Aisheng

Aisheng Nov 24, 2017

@happybobo 关于开启调试后面就显示白屏的问题,文档上面写的是WXEnvironment.sRemoteDebugMode = enable; 改成WXEnvironment.sDebugServerConnectable = enable; 好像就可以了, 反正我是可以了,

Aisheng commented Nov 24, 2017

@happybobo 关于开启调试后面就显示白屏的问题,文档上面写的是WXEnvironment.sRemoteDebugMode = enable; 改成WXEnvironment.sDebugServerConnectable = enable; 好像就可以了, 反正我是可以了,

@wqycsu

This comment has been minimized.

Show comment
Hide comment
@wqycsu

wqycsu Apr 8, 2018

weex debug生成的二维码使用playground app扫码无法出现自己的页面,而weex debug xxx.vue可以调试,这是为什么呀,求指导。

wqycsu commented Apr 8, 2018

weex debug生成的二维码使用playground app扫码无法出现自己的页面,而weex debug xxx.vue可以调试,这是为什么呀,求指导。

@ifelseboyxx

This comment has been minimized.

Show comment
Hide comment
@ifelseboyxx

ifelseboyxx May 15, 2018

@wqycsu 我遇到和你一样的问题了,weex debug xx.vue 单个页面是可以的,但是我想调试整个流程,weex debug 就是空白的。有人遇到同样的问题吗?是不是我姿势不对?

ifelseboyxx commented May 15, 2018

@wqycsu 我遇到和你一样的问题了,weex debug xx.vue 单个页面是可以的,但是我想调试整个流程,weex debug 就是空白的。有人遇到同样的问题吗?是不是我姿势不对?

@ifelseboyxx

This comment has been minimized.

Show comment
Hide comment
@ifelseboyxx

ifelseboyxx May 15, 2018

weex debug 白屏,weex debug xx.vue 单个页面可以。
然后启动的 Xcode 模拟器是 iPhone 6 的,这个启动的模拟器可以换吗?比如想跑 iPhone X 的

ifelseboyxx commented May 15, 2018

weex debug 白屏,weex debug xx.vue 单个页面可以。
然后启动的 Xcode 模拟器是 iPhone 6 的,这个启动的模拟器可以换吗?比如想跑 iPhone X 的

@WangXiZhu

This comment has been minimized.

Show comment
Hide comment
@WangXiZhu

WangXiZhu May 25, 2018

=======更新=======

本地�在 node_module下删掉weex相关的npm包,在重新安装就好了


本地 weex debug启动不了,不知道是否跟node版本有关系

WangXiZhu commented May 25, 2018

=======更新=======

本地�在 node_module下删掉weex相关的npm包,在重新安装就好了


本地 weex debug启动不了,不知道是否跟node版本有关系
