之前为了组会做ppt快速排图、导入markdown笔记，写了一个ppt插件，开源在Github：Achuan-2/SlideSCI，博客：SlideSCI README

而写论文时，我还是用adobe illustrator来组图，但发现组图有时好累

• 比如我需要不同图同一个位置添加同一个标注，原生非常麻烦，因为只能获取绝对位置，得自己计算相对位置
• 比如我需要图片批量改宽高，全选图片后，输入具体值，但实际改的是整体大小，每个图片的大小并不是我输入的具体值
• 比如我要给图片添加label，一个个标签添加，要改编号，还要对齐也好累

illustrator版本要求：本插件安装包的illustrator版本要求2024及以上，尝试兼容了2018-2023的版本，但不一定可以兼容成功。

下载地址：

下载插件 ZXP 安装包或 ZIP 分发包（选一个就好）

• 百度网盘地址：https://pan.baidu.com/s/1zRVdx0TtWFCZi0rwfZkUBw?pwd=ftit
• 夸克网盘地址：https://pan.quark.cn/s/12bf0d38de47

下载zxp文件后，安装ZXP/UXP Installer，打开软件拖进zxp文件进行安装

ZXP/UXP Installer也可从网盘地址下载：

• 百度网盘地址：https://pan.baidu.com/s/1zRVdx0TtWFCZi0rwfZkUBw?pwd=ftit
• 夸克网盘地址：https://pan.quark.cn/s/12bf0d38de47

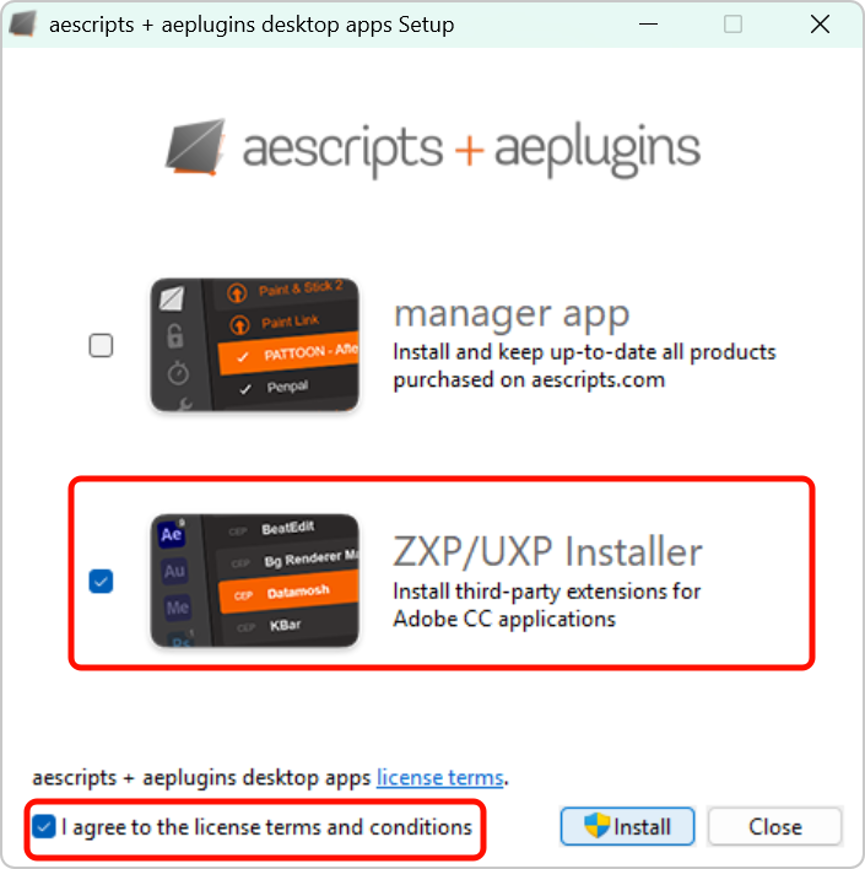

安装ZXP installer程序，只用勾选ZXP/UXP installer和I agree to the license terms and conditions

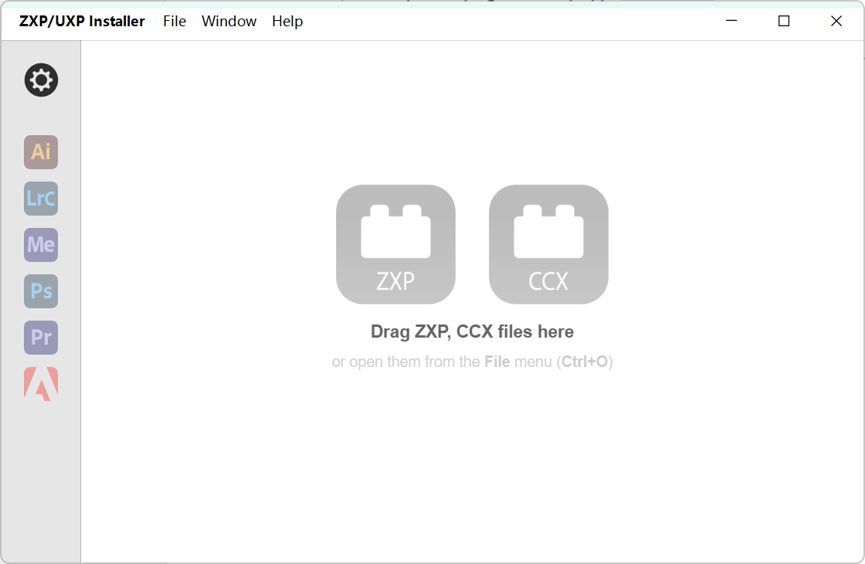

然后打开ZXP/UXP installer

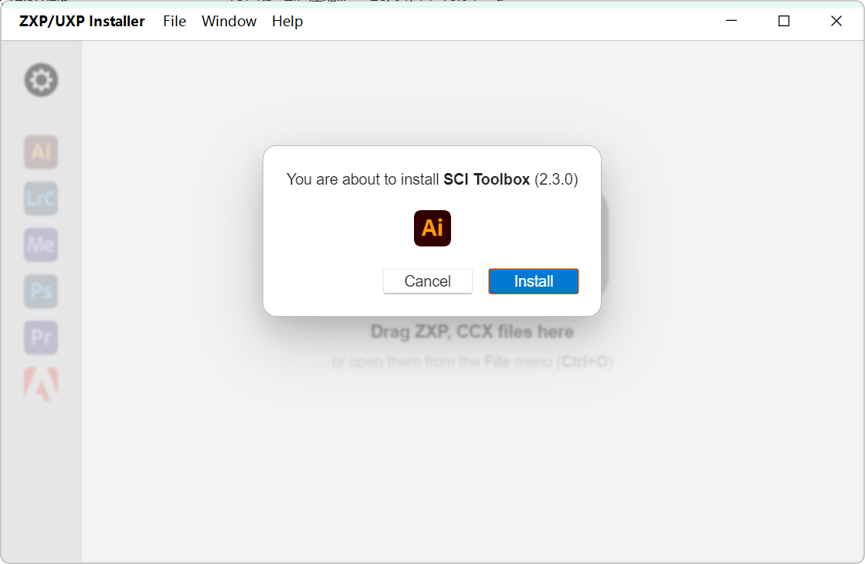

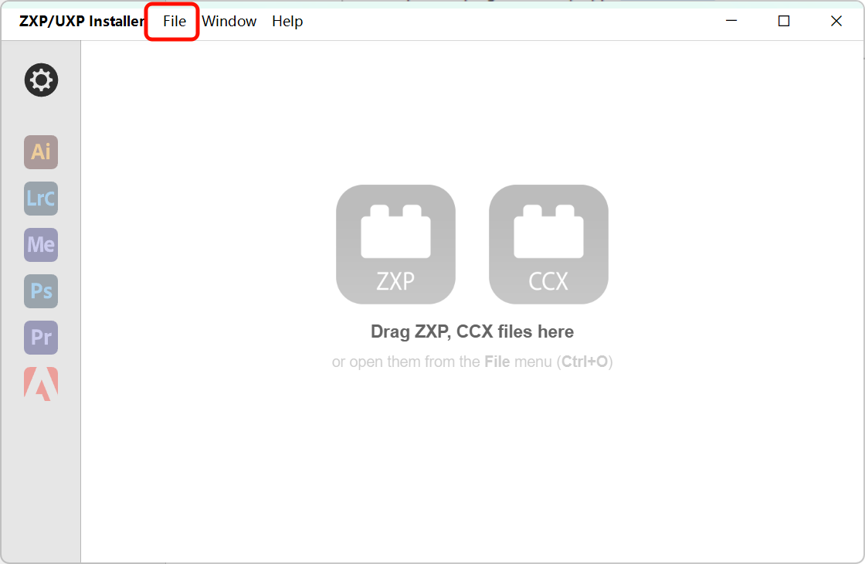

点击File选择下载的zxp文件进行安装

如果软件没有找到illustrator版本，可以不管，点击确定继续安装

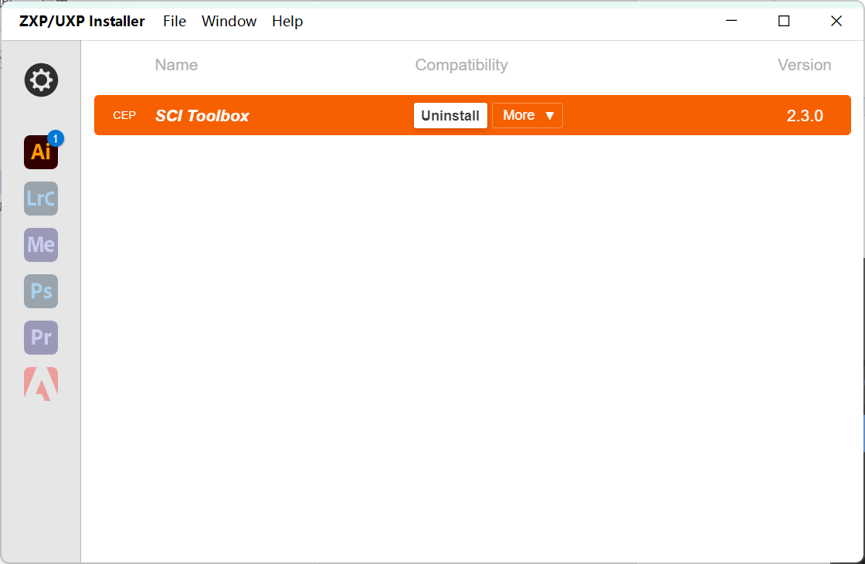

安装成功

安装后记得重启illustrator！！！

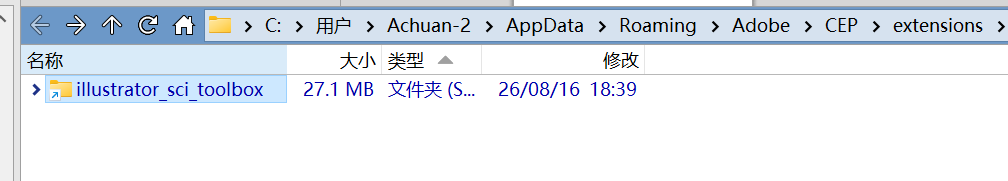

ZIP 与 ZXP 内容相同，仅扩展名不同。下载 ZIP 后解压为文件夹，将整个文件夹复制到 Adobe 插件目录，安装后重启 Illustrator。

不同系统的Adobe 插件目录：

• Windows：

  • 按 ​Win+R​ 输入 ​%APPDATA%\Adobe\CEP\extensions 并回车。

• MacOS：

  • 目录：​~/Library/Application Support/Adobe/CEP/extension

如果打开插件后若显示页面空白，需要额外设置PlayerDebugMode，才能使用本插件

启用允许开发者扩展（PlayerDebugMode=1）步骤

• Windows解决方法

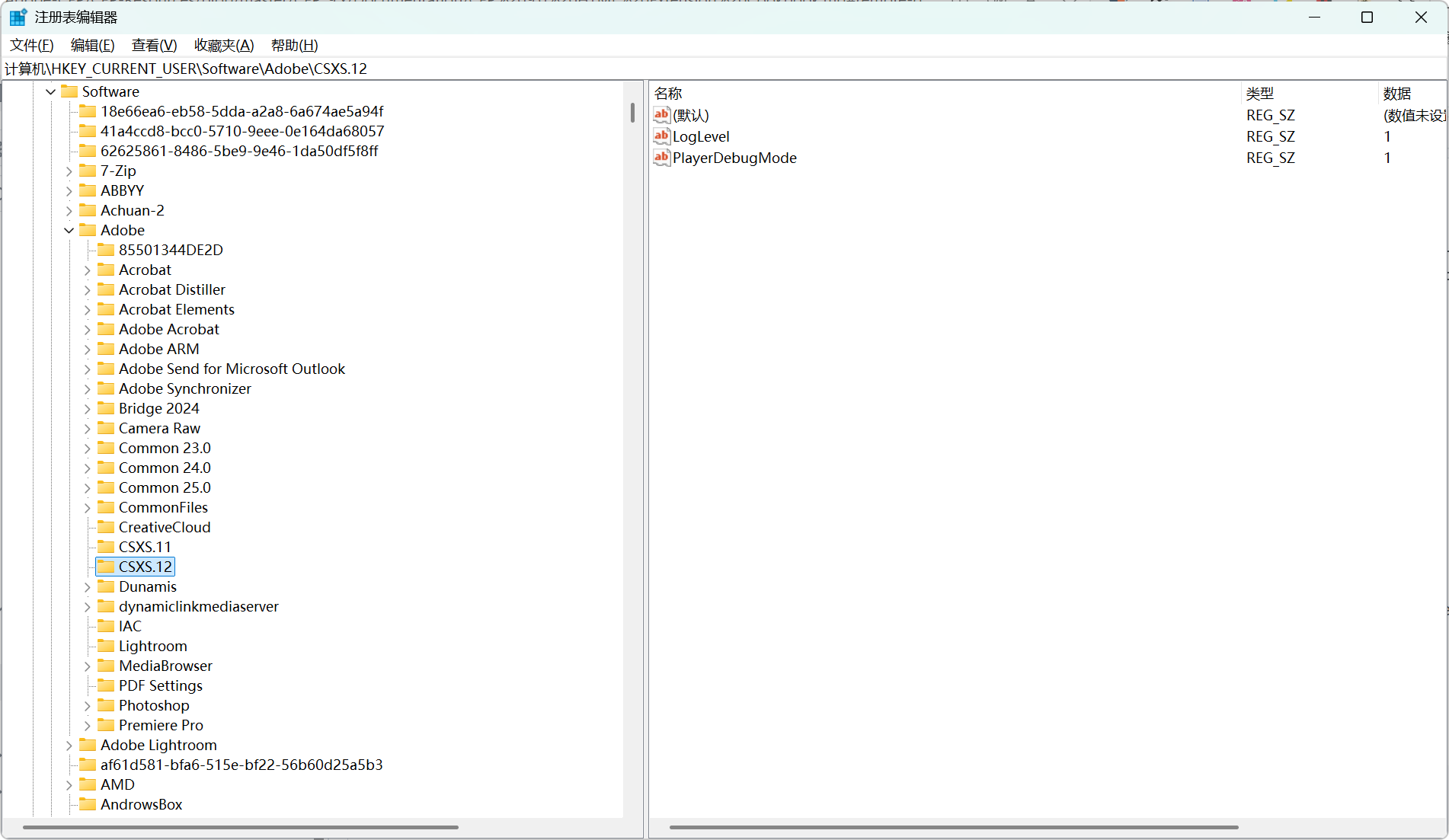

  • win+r​输入regedit，打开注册表

  • 找到计算机\HKEY_CURRENT_USER\Software\Adobe\​（可以直接在地址栏粘贴跳转）下的CSXS.版本号文件夹：右键新建【字符串值】，名称为 PlayerDebugMode，然后双击输入值为1。如果CSXS有多个版本，需要每个版本都创建PlayerDebugMode字符串！！！



• Mac系统解决方法

  • 打开终端，输入

    defaults write com.adobe.CSXS.版本号 PlayerDebugMode 1

    如

    defaults write com.adobe.CSXS.4 PlayerDebugMode 1
    defaults write com.adobe.CSXS.5 PlayerDebugMode 1
    defaults write com.adobe.CSXS.6 PlayerDebugMode 1
    defaults write com.adobe.CSXS.7 PlayerDebugMode 1
    defaults write com.adobe.CSXS.8 PlayerDebugMode 1
    defaults write com.adobe.CSXS.9 PlayerDebugMode 1
    defaults write com.adobe.CSXS.10 PlayerDebugMode 1
    defaults write com.adobe.CSXS.11 PlayerDebugMode 1
    defaults write com.adobe.CSXS.12 PlayerDebugMode 1

    如果不知道你的版本号，其实可以把4到12都设置一个遍

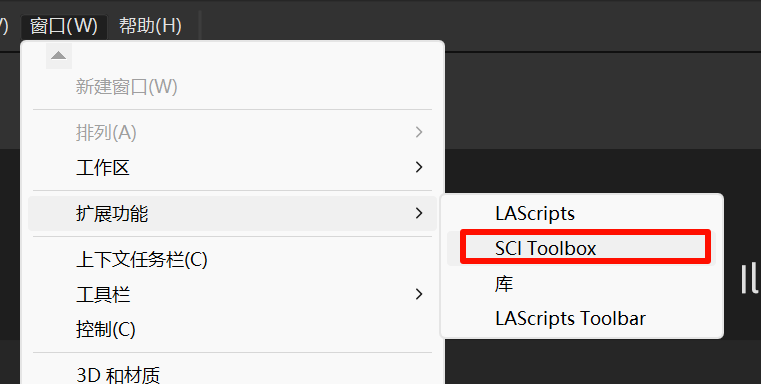

• 点击「窗口-扩展」功能，点击本插件，就可以打开插件



• 窗口可以拖拽到侧栏方便使用

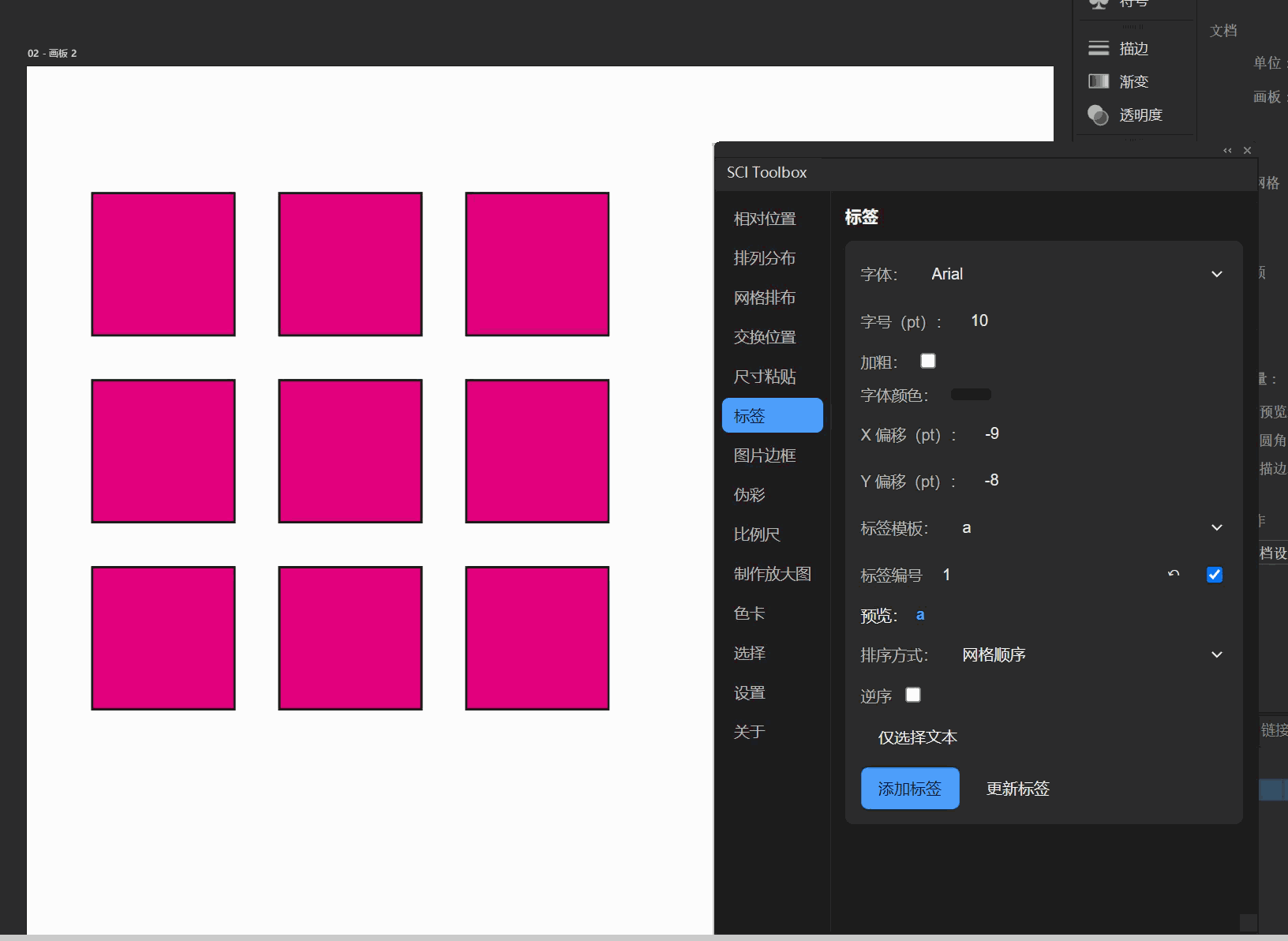

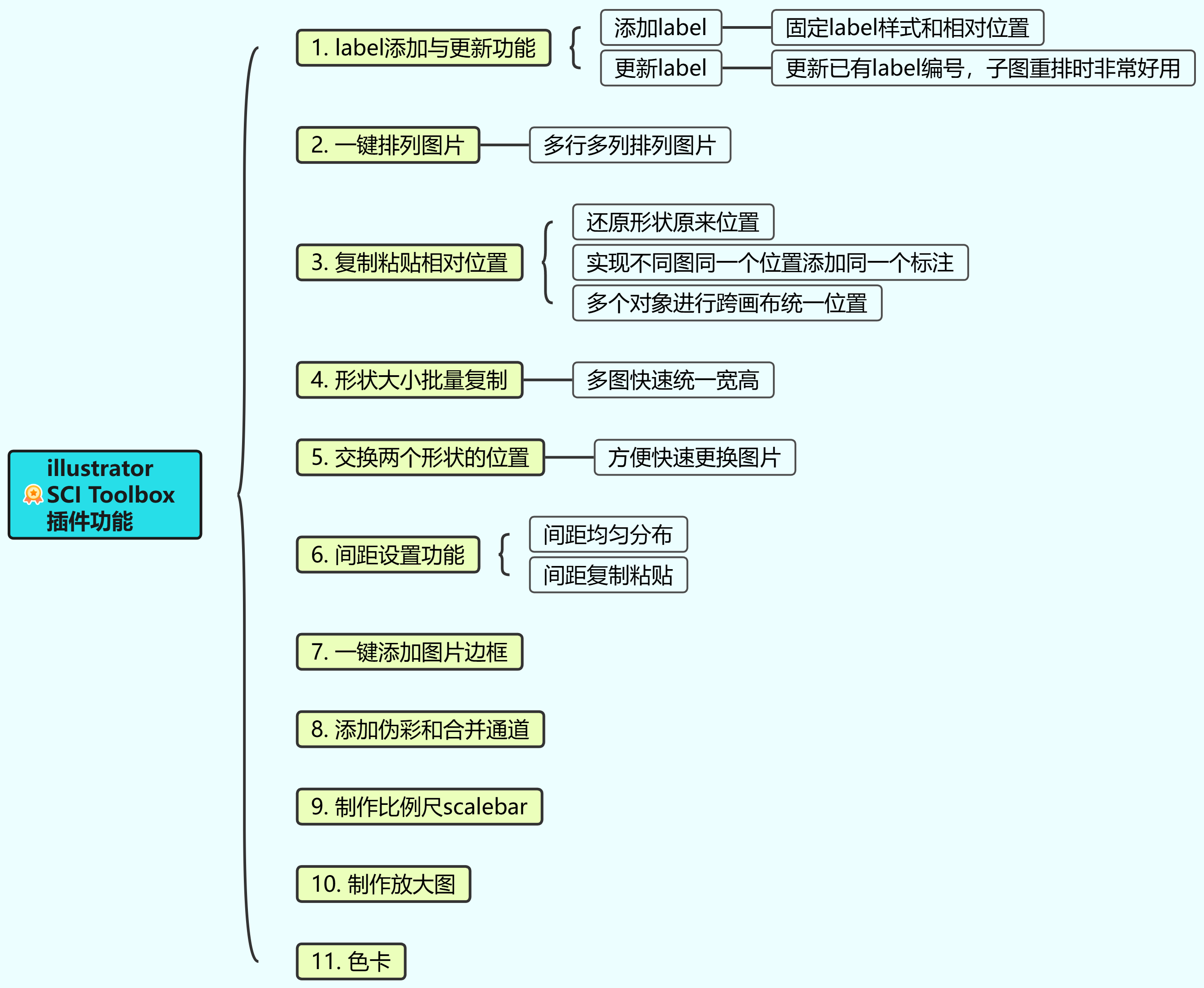

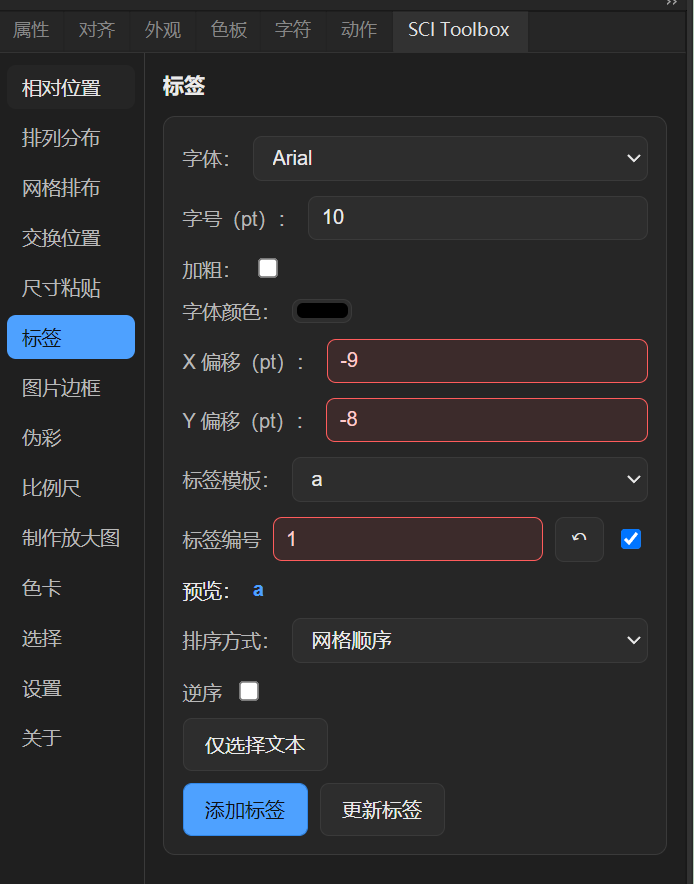

【添加label功能介绍】

添加子图label后，offset 输入框会变红，这时候修改值就会自动实时更改label offset，还支持悬浮输入框鼠标滚轮滚动快速实时移动label

注：要退出这个状态只需要随意点击其他按钮、输入框即可

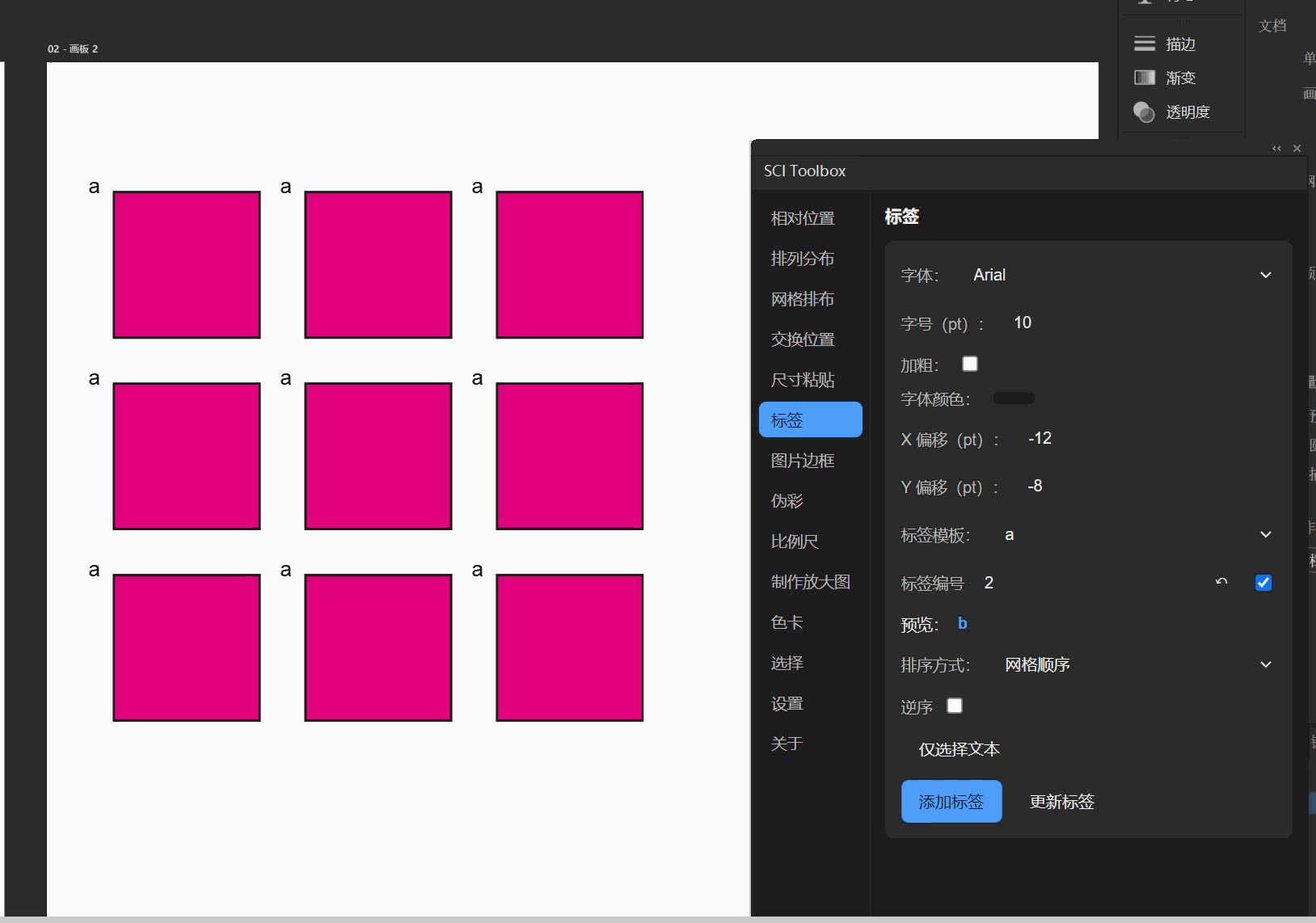

【更新label介绍】

根据设置的样式和编号来一键更新Label已有编号，这样子图重排、更新编号模板的时候就不需要自己一个个重写编号了

可以根据设置的label index编号来一个个更新，可以批量选中所有label一键更新

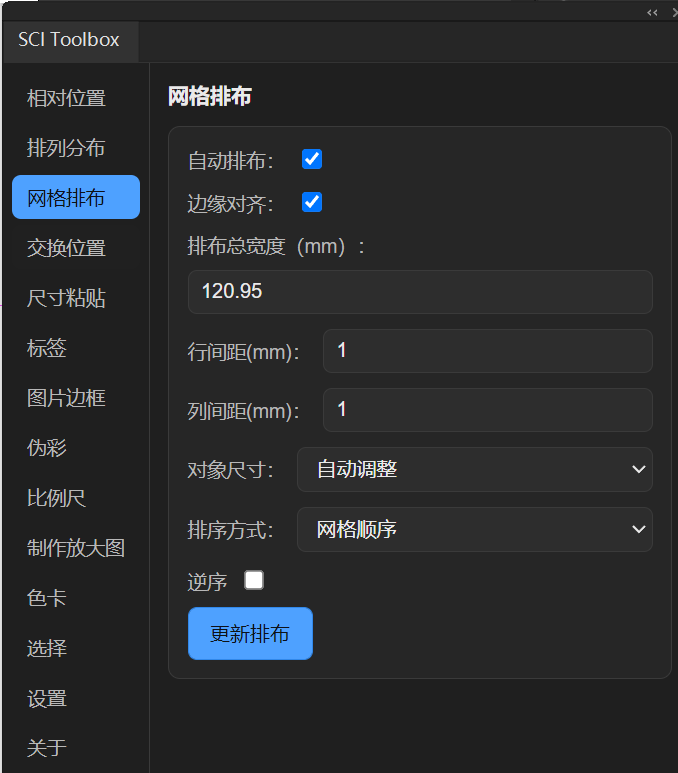

设置介绍

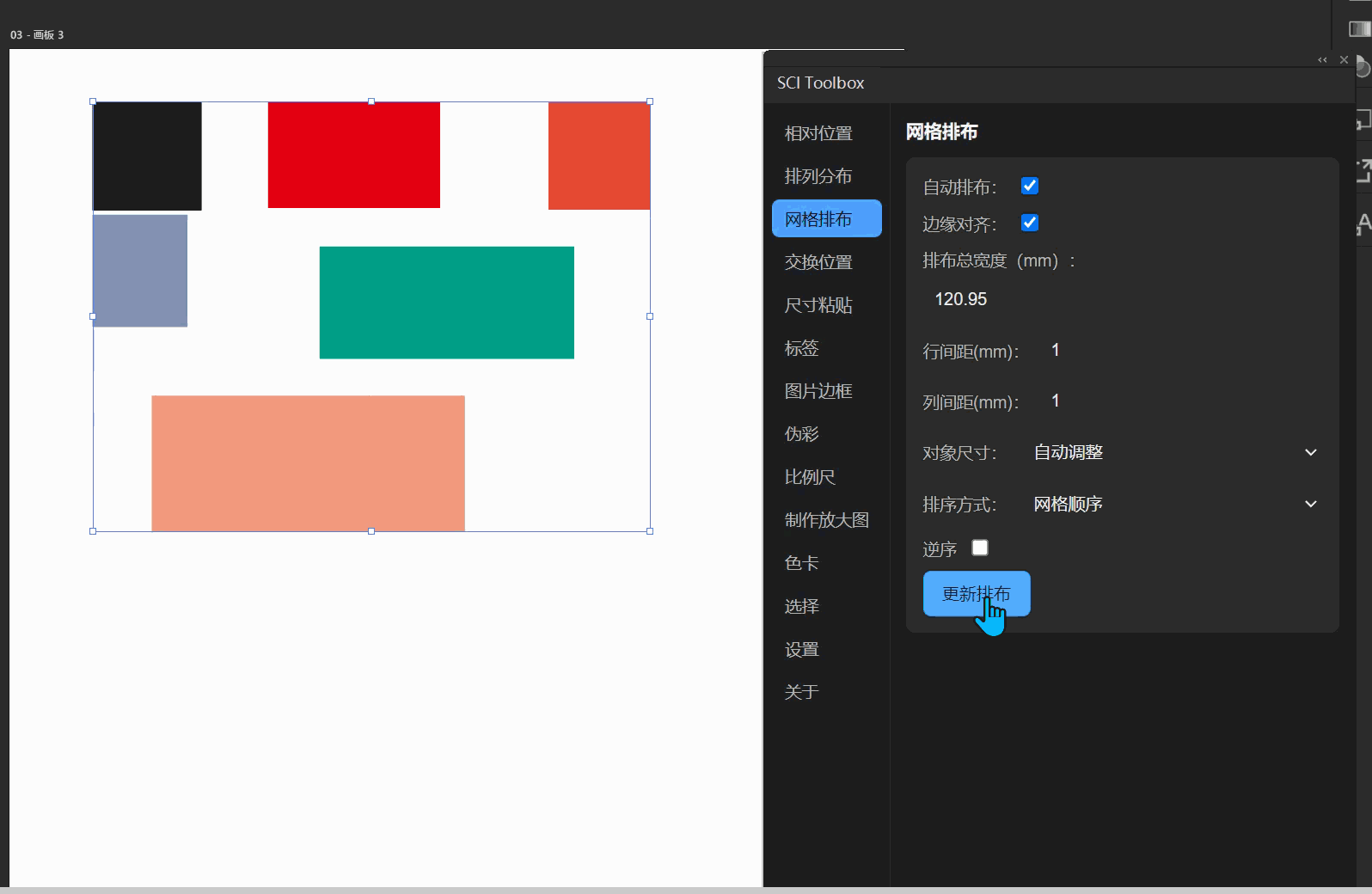

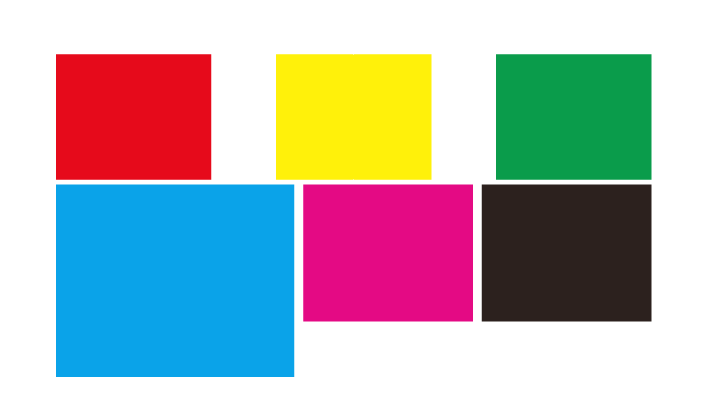

• 自动排布：可以自动检测每行排布几个元素，这样用户初步摆放之后，就可以直接点击进行优化布局，不需要数每列有几个元素了。如果要指定每列摆放几个元素，则取消勾选，设置列数

• 边缘对齐：可以让左右边缘对齐，并支持自定义宽度，程序会自动设置每行间距。



  如果每行对象的数目不对齐，也可以对齐。



• 对象尺寸：支持选择

  • 保持原始尺寸
  • 自动调整尺寸
  • 自定义尺寸

• 排序方式：判断对象的排布先后顺序，插件支持根据网格顺序、垂直位置、水平位置以及图层顺序来确定对象顺序。默认推荐网格顺序，可以综合考虑对象的垂直和水平位置来智能判断。

使用说明

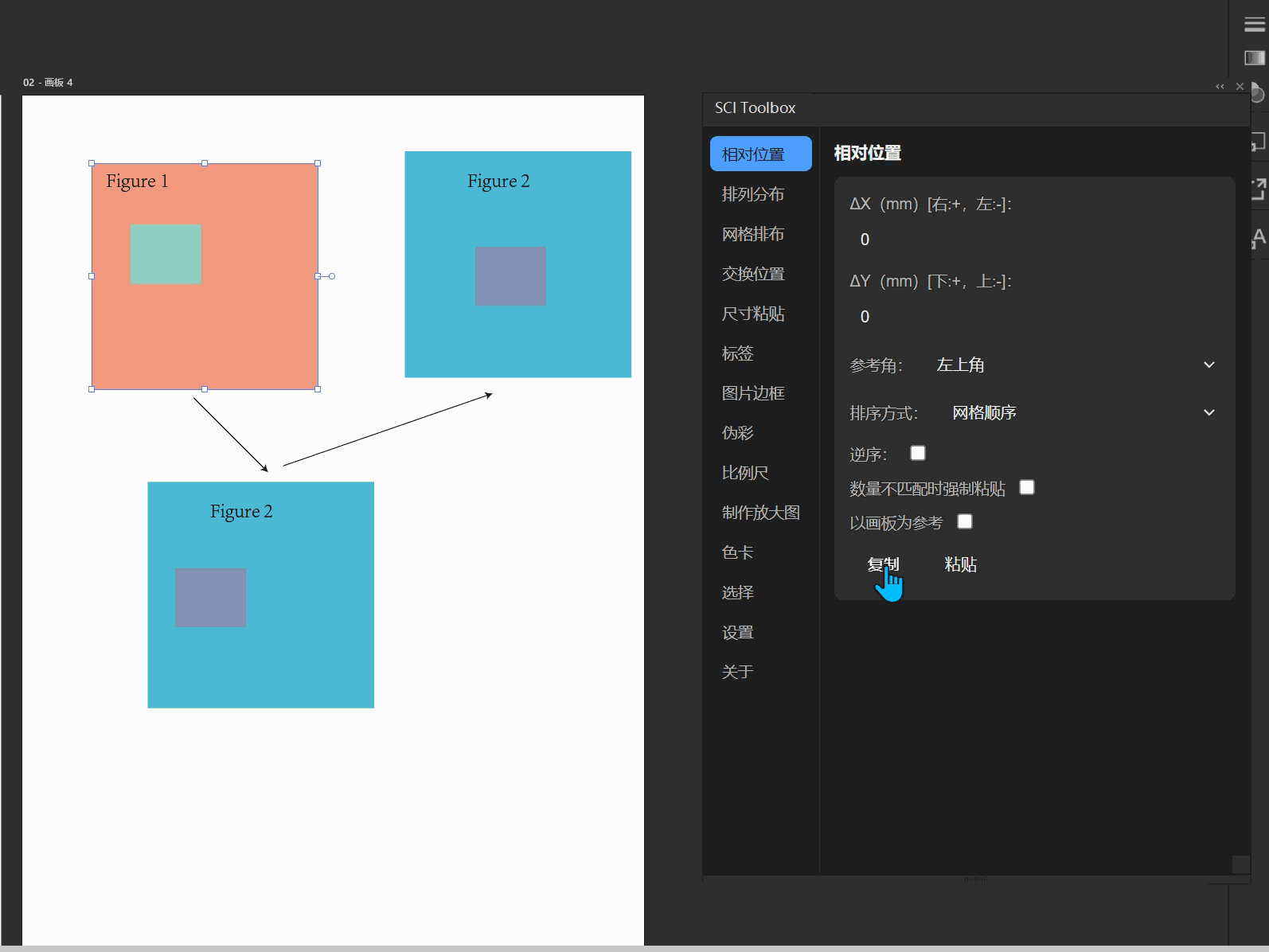

• 复制一个对象的相对位置时，默认以画板为参考
• 复制两个对象以上的相对位置，默认以第一个对象为参考对象，复制后面的对象对于第一个对象的相对位置，可以更改顺序来调整对象顺序，插件支持根据网格顺序、垂直位置、水平位置以及图层顺序来确定对象顺序。如果你想以最后一个对象为参考对象，可以把“逆序”打上勾，这样就是以最后一个对象为参考点
• 当需要对多个对象进行跨画布统一位置时，勾选Artboard Reference

使用场景

• 复制一个对象的相对位置时，默认以画板为参考，这样可以先把一个形状移出去，然后对下面的形状进行改动，然后再粘贴回原来位置
• 快速实现不同图同一个位置添加同一个标注，一个图排版好，就可以复制粘贴给其他图
• 快速统一排列方式：如果已经排好了一组图，想对另一组图也按照之前那组图的排布方式排布，也可以一键复制并粘贴相对位置就瞬间排好了
• 快速统一label位置：一个图加了label，其他图的label位置也需要一样，也可以快速统一
• 可以基于画布复制多选形状的位置，进行跨画布统一位置

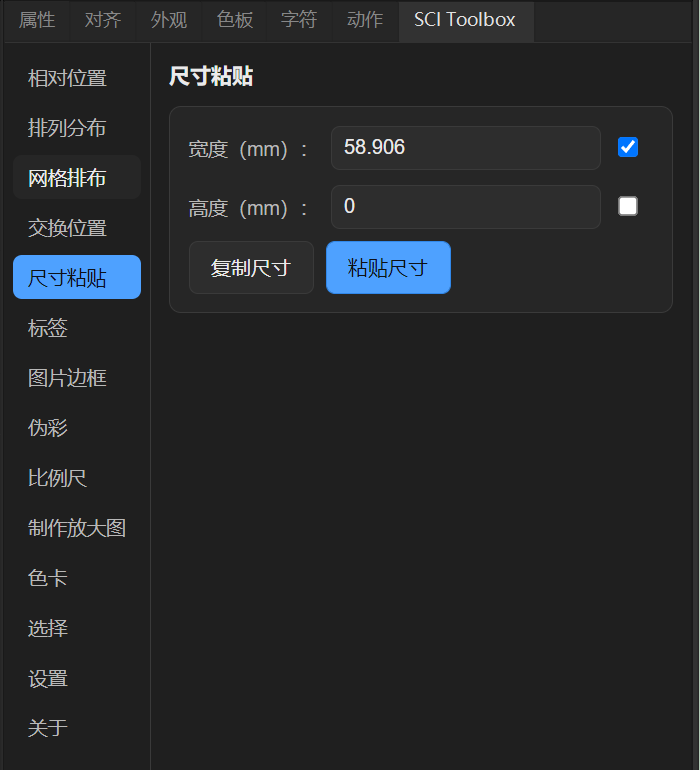

复制一个形状的宽高或者手动输入宽高，点击「粘贴尺寸」即可对选择的形状进行批量粘贴形状。

宽高前有勾选框，默认全部勾选，可以只勾选其中一个，比如只勾选宽度则只粘贴宽度，则粘贴后的对象高度根据原来宽高比自动调整。

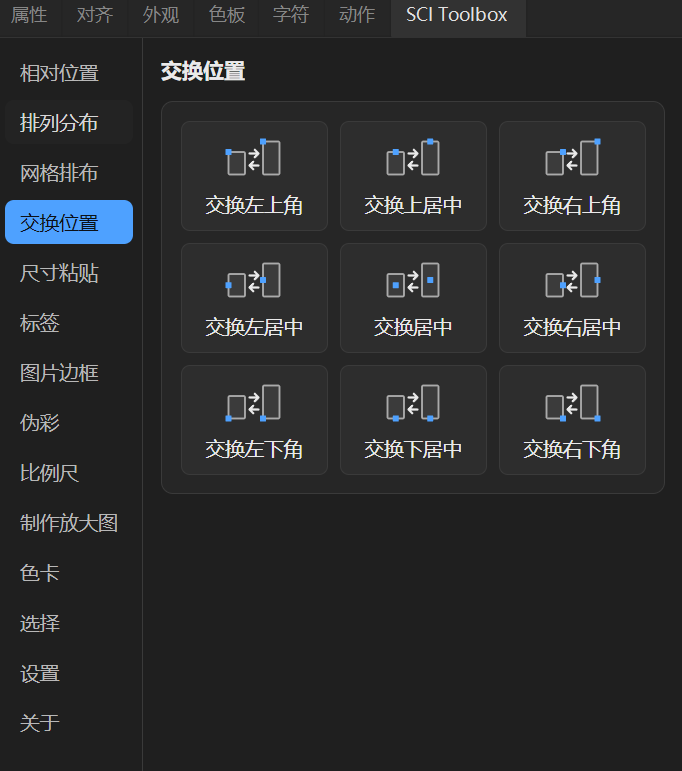

用途

• 一组图已经排版好，复制一份，然后用本功能，把新图和原来的图替换
• 组图后需要修改，交换两个图的位置

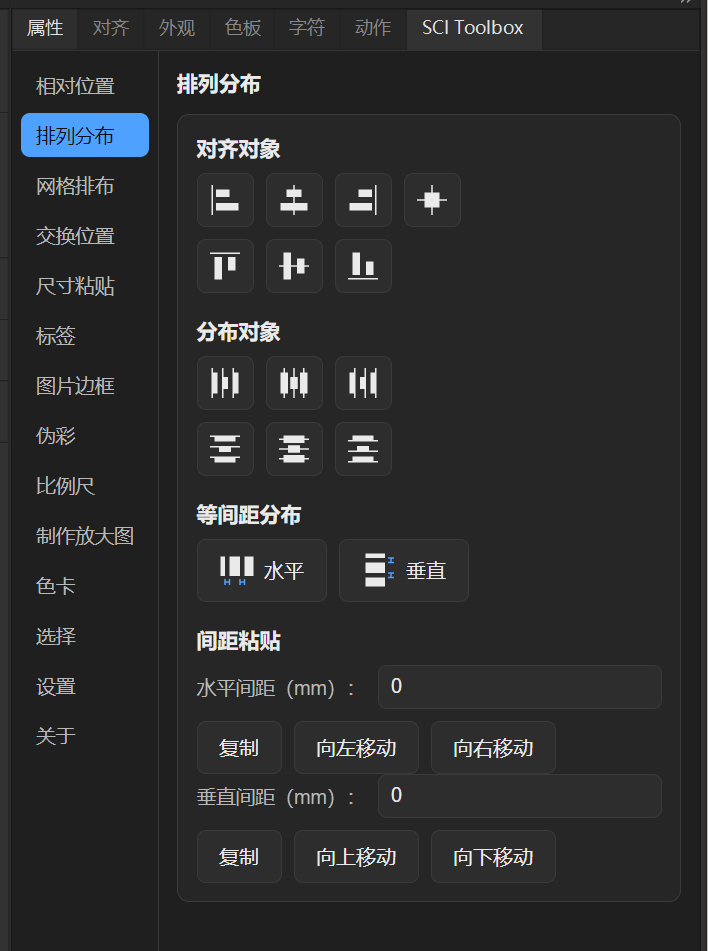

• 对齐对象：集成illustrator内置的水平居左、居中、居右，垂直顶对齐、居中、底对齐，以及水平与垂直同时居中。

• 分布对象：按水平左边缘、中心、右边缘，或垂直顶边缘、中心、底边缘等距离分布。至少选择三个对象，两端对象保持不动，中间对象只沿对应方向移动

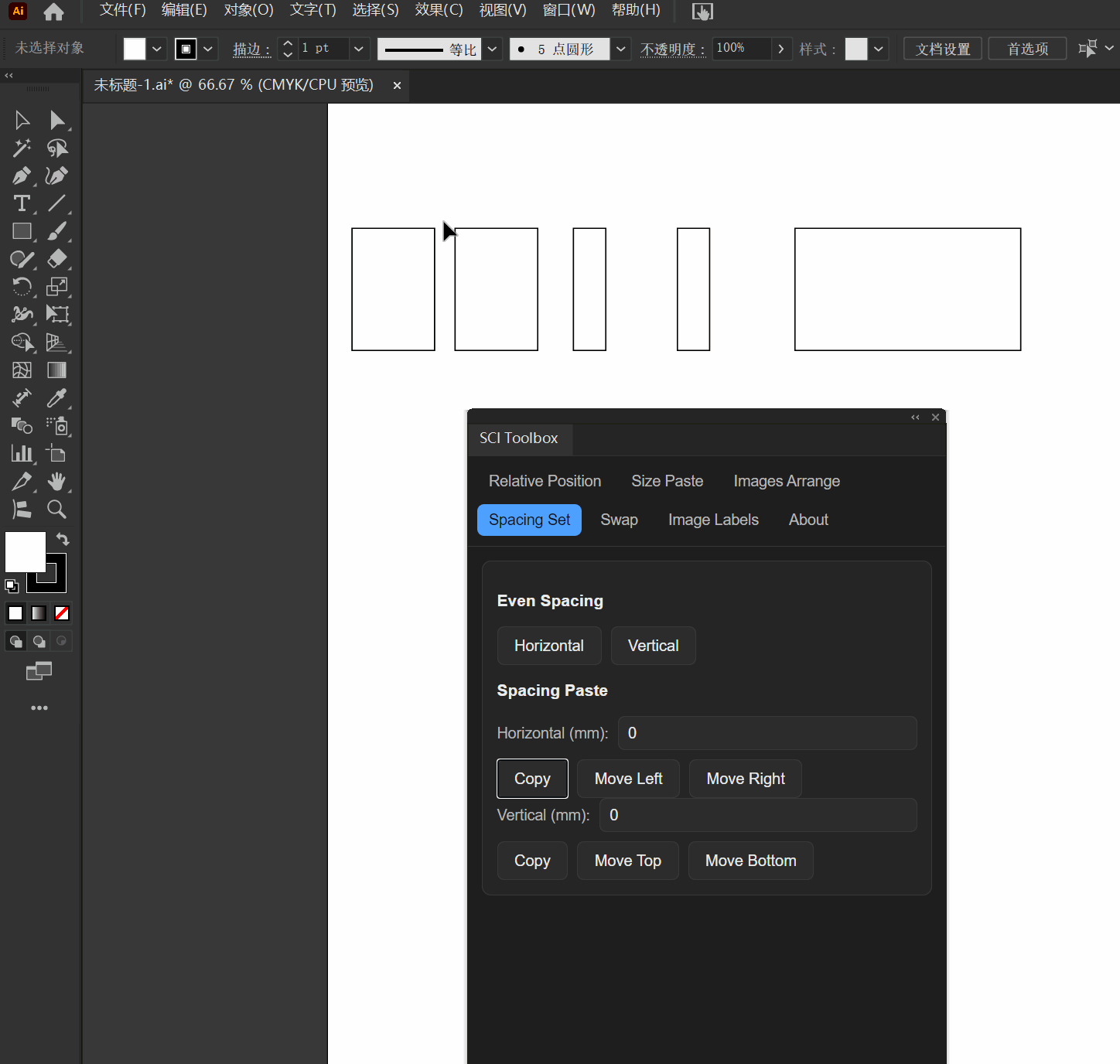

• 等间距分布功能：一键统一不同宽高的形状之间的水平/垂直间距



• 间距复制粘贴功能：快速复制粘贴水平/垂直间距

  官方的分布间距只能指定值，而不能获取值，如果原先已经排好了两个形状的间距，想批量应用到其他形状，就可以用本功能

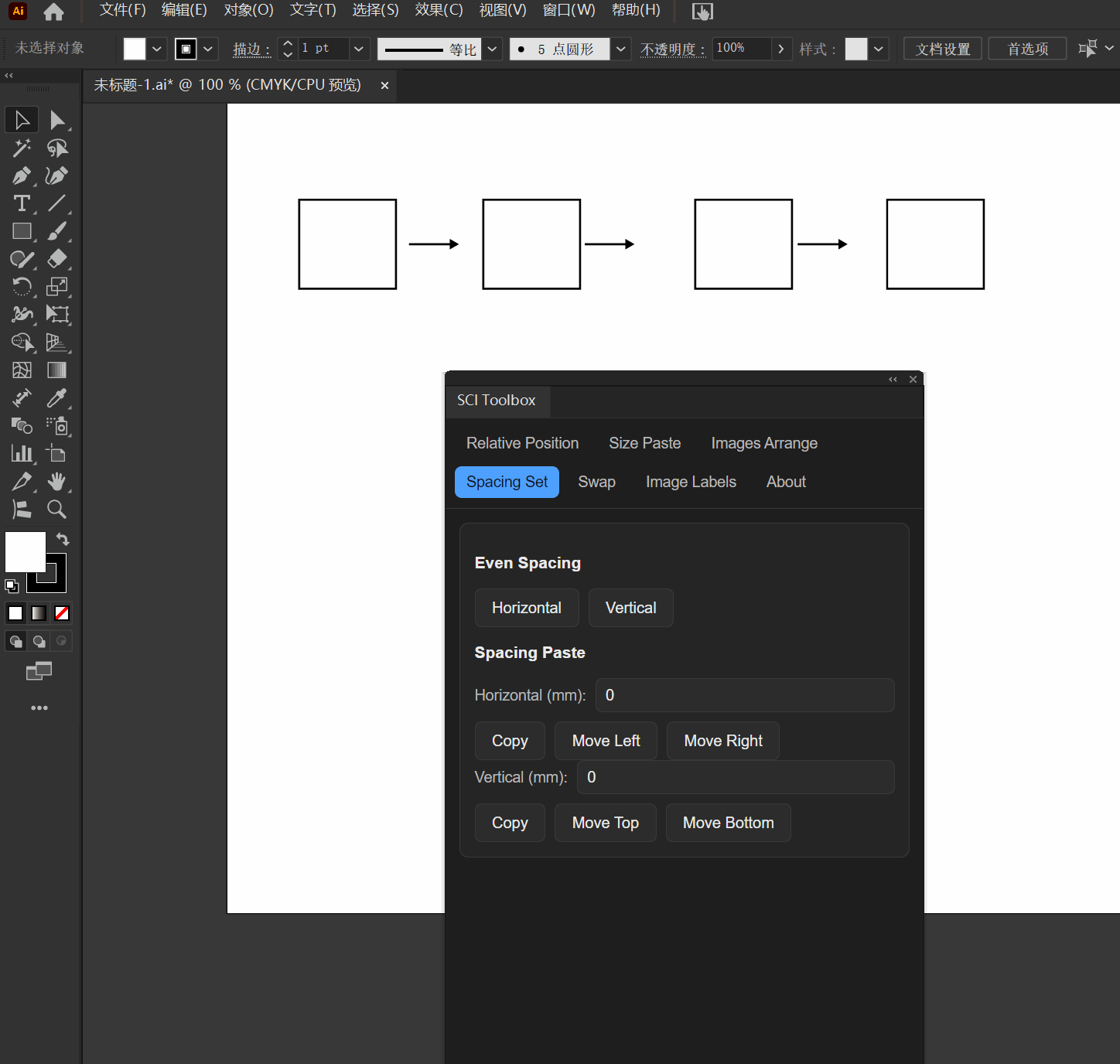

  下面是一个例子：在画一个流程图，矩形和箭头的间距调整了一个满意的，然后就可以复制这个间距，快速批量应用于其他矩形和箭头，统一这个间距

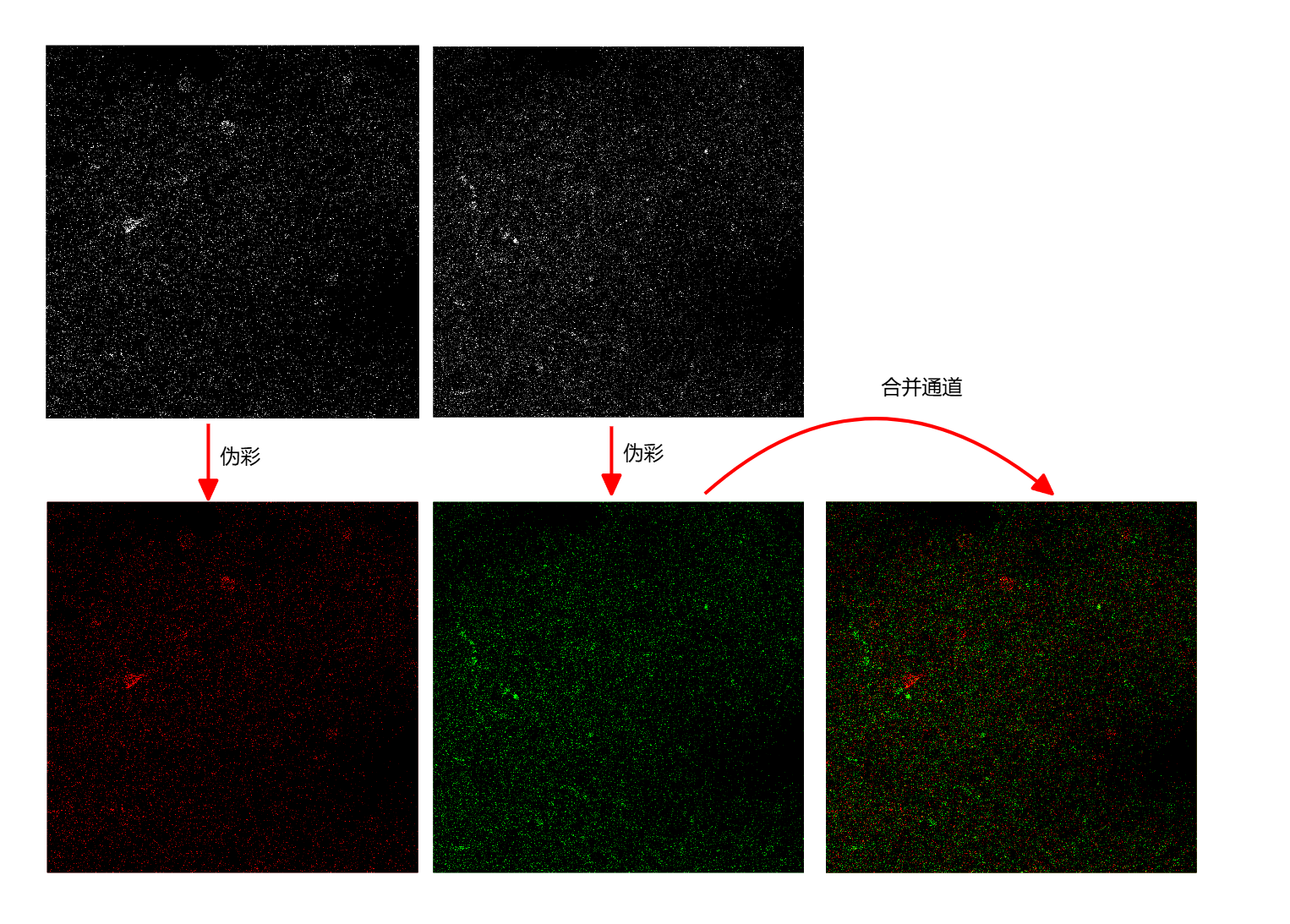

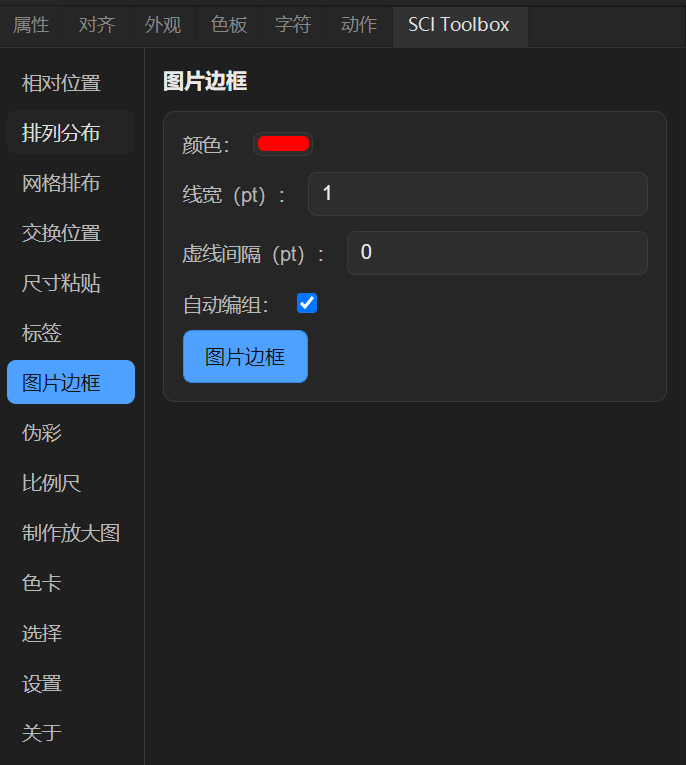

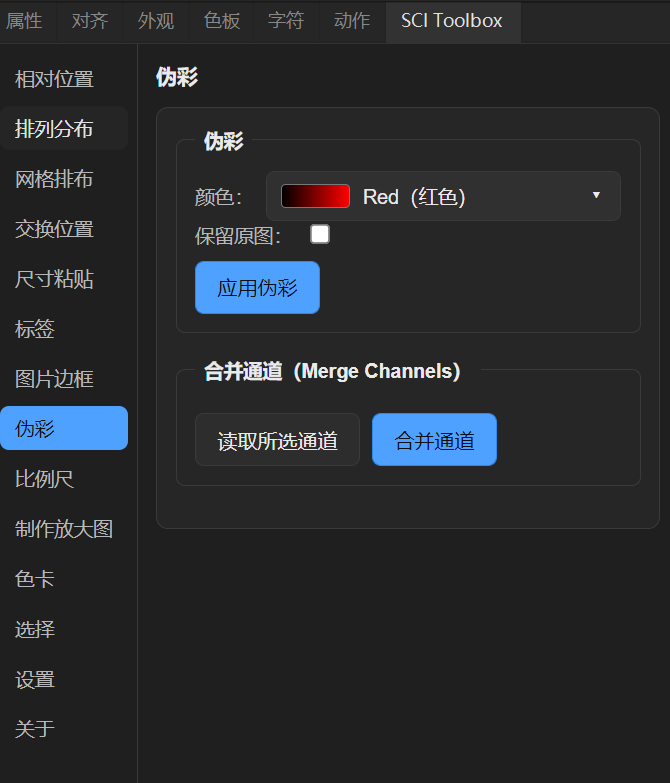

支持给图片上伪彩以及合并多通道图片。

伪彩：支持红、绿、蓝、青、品红、黄和灰度。

例子：

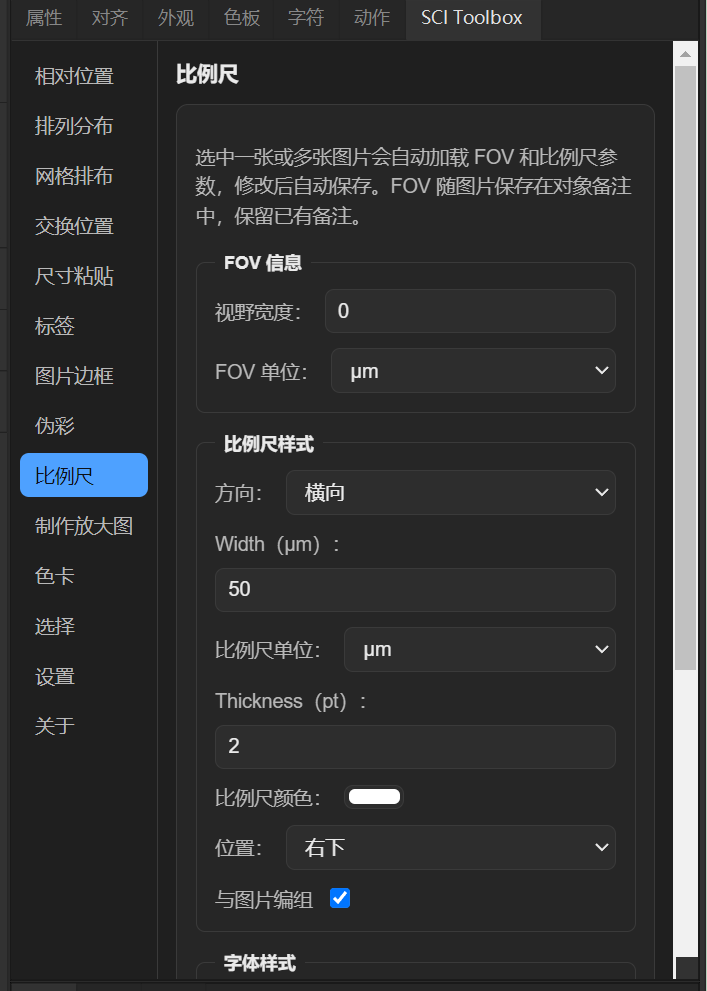

设置图片FOV信息后，可以制作比例尺。如果tif本身有FOV信息，插件也会读取。

如果多张图片FOV一致，可以选择多张图片同时制作比例尺。

比例尺支持设置横向 Width / 纵向 Height、厚度（pt）、比例尺颜色、文字显示、字体颜色、字号、加粗和四角位置，比例尺默认与图片编组。

例子：

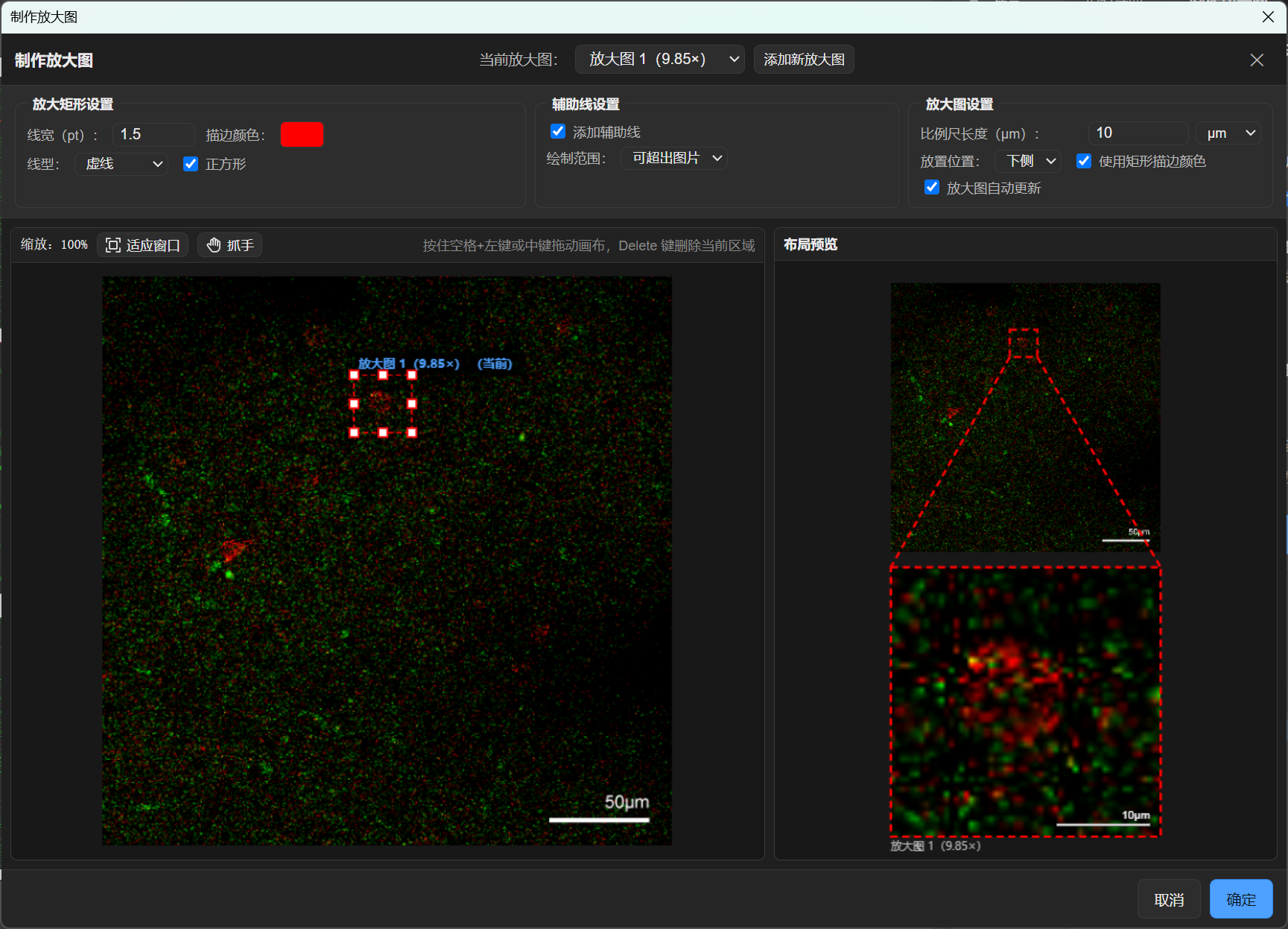

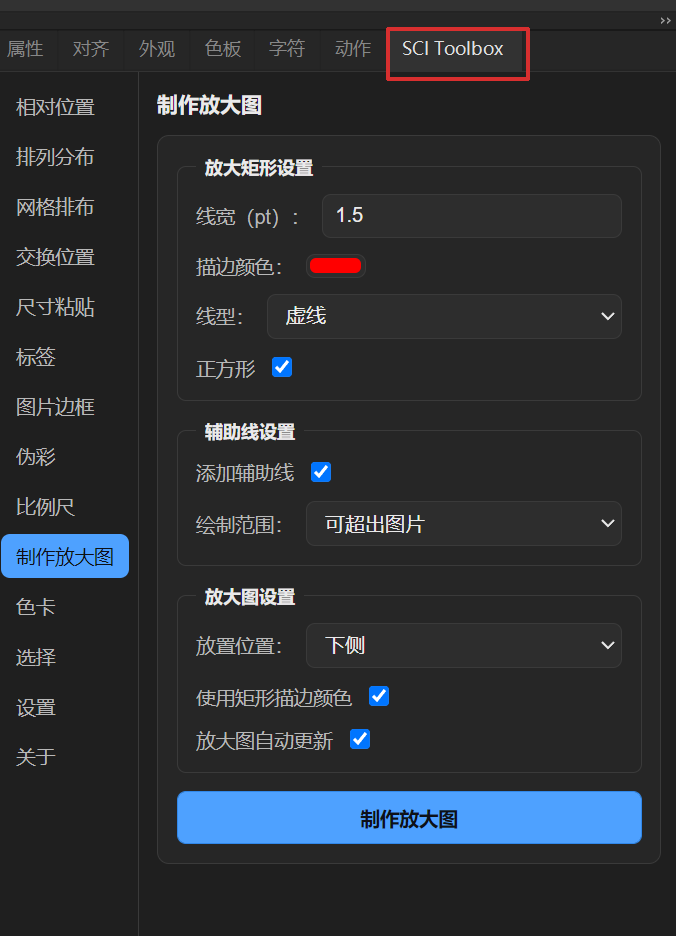

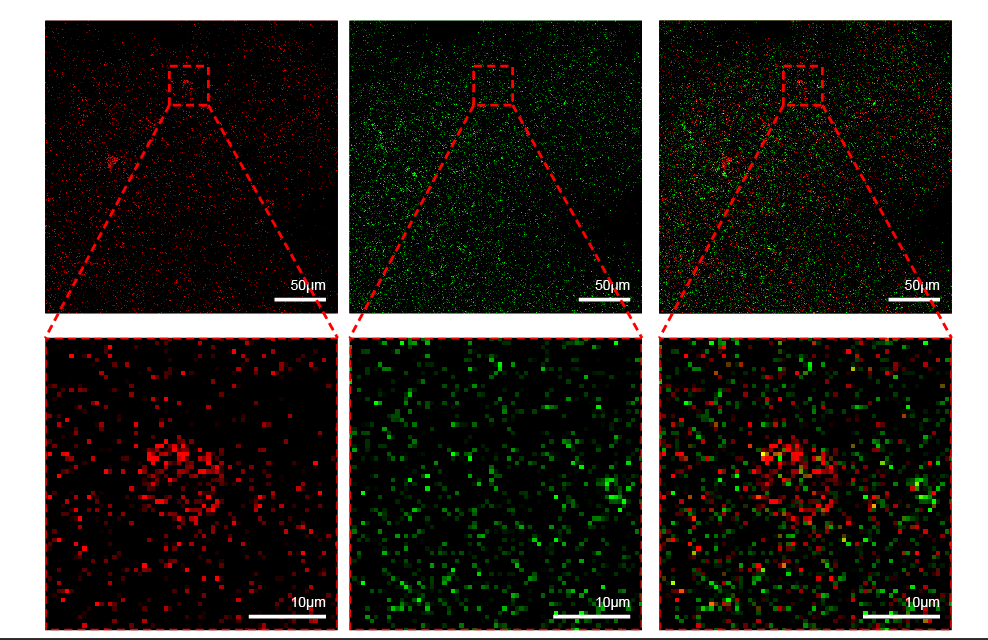

点击制作放大图按钮，会打开弹窗，通过鼠标左键框选放大区域来制作放大图。

可设置放大矩形样式、辅助线样式、放大图样式。

如果原图已经设置了比例尺，制作的放大图也会有比例尺。

特性：

• 支持批量制作：如果多张图要放大的区域一致，支持同时选择多张图进行批量设置放大图。
• 支持自动更新：移动原图、放大矩形、放大图，放大图都会重新制作。

例子：

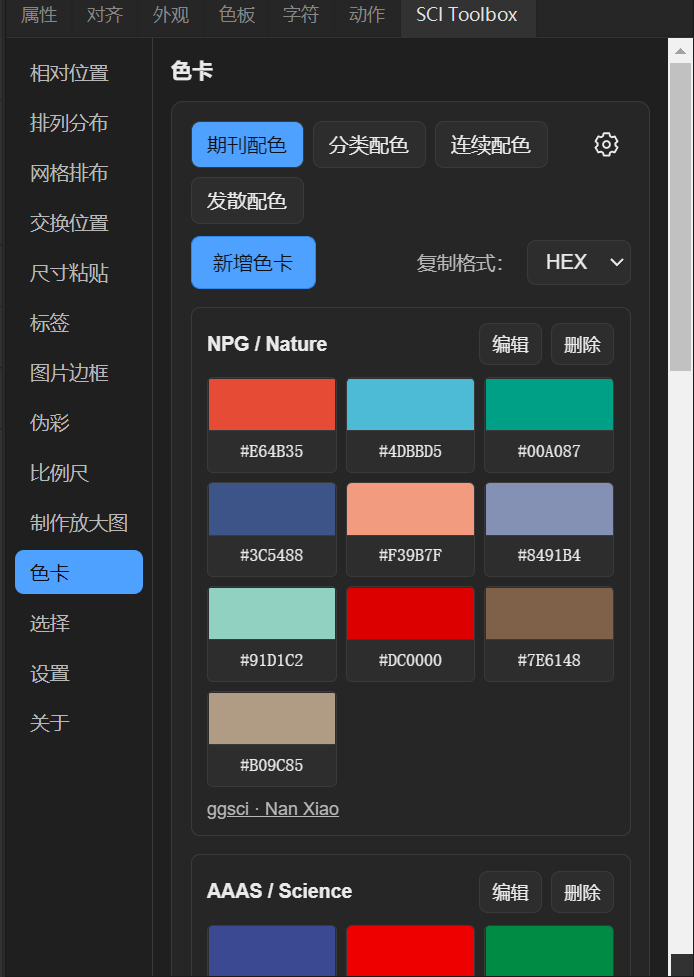

默认提供“期刊配色、分类配色、连续配色、发散配色”四个默认分组，内置 23 套常用科研配色，用户也可以自定义分组和新增色卡。

左键点击某个颜色可以为所选形状直接应用填充色，右键颜色则是复制 HEX 或 RGB 值

• 论文排图太累，于是我写了一个adobe illustrator插件
• 科研组图丨我宣布，我实现了illustrator添加子图编号的极致便捷体验
• 我的illustrator插件更新：科研拼图添加子图label更丝滑了
• 我的illustrator科研组图插件更新：新增间距均匀分布和复制粘贴间距功能
• illustrator 科研组图插件 SCI Toolbox v2.3.0 更新：添加图片边框功能、子图交换位置功能增强
• Illustrator 科研组图插件更新v2.4.0：网格布局体验大大优化
• illustrator科研组图插件v2.5.0大更新：支持伪彩、合并通道、添加比例尺、色卡功能

项目架构为 Bolt CEP + Svelte + TypeScript，使用 pnpm 管理依赖。

常用开发流程如下：

pnpm install
pnpm build  # 检查并生成静态页面，完成后退出，不依赖开发服务
pnpm dev    # 直接启动或复用热更新服务，首次自动生成扩展文件
pnpm zxp    # 生成静态扩展、签名 ZXP，并自动复制为 ZIP
