Назначение программы

Данная программа предназначена для отображения структурных елементов карт Константайна, таких как: Модуль, Библиотека, Подсистема.

Область применения программы

• Дает больший контроль над процессом создания объектов;

• Позволяет варьировать внутреннее представление объекта;

• Отделяет процесс конструирования объекта от его внутреннего представления

Описание проекта

Проект представляет собой оконное приложение. Изначальный вид проекта - AnchorPane с разположенными на ней 3 кнопками отрисовки, которые рисут изображение, особенное для каждой кнопки. Также в панеле есть кнопка очистки изображения.

Паттерн

Builder - это программный модуль, который используется для создания новых объектов по одному и тому же процессу конструирования. Это даёт возможность использовать один и тот же алгоритм процесса строительства для получения разных видов объектов.

Реализация проекта

Проект построен согласно диаграмме классов.

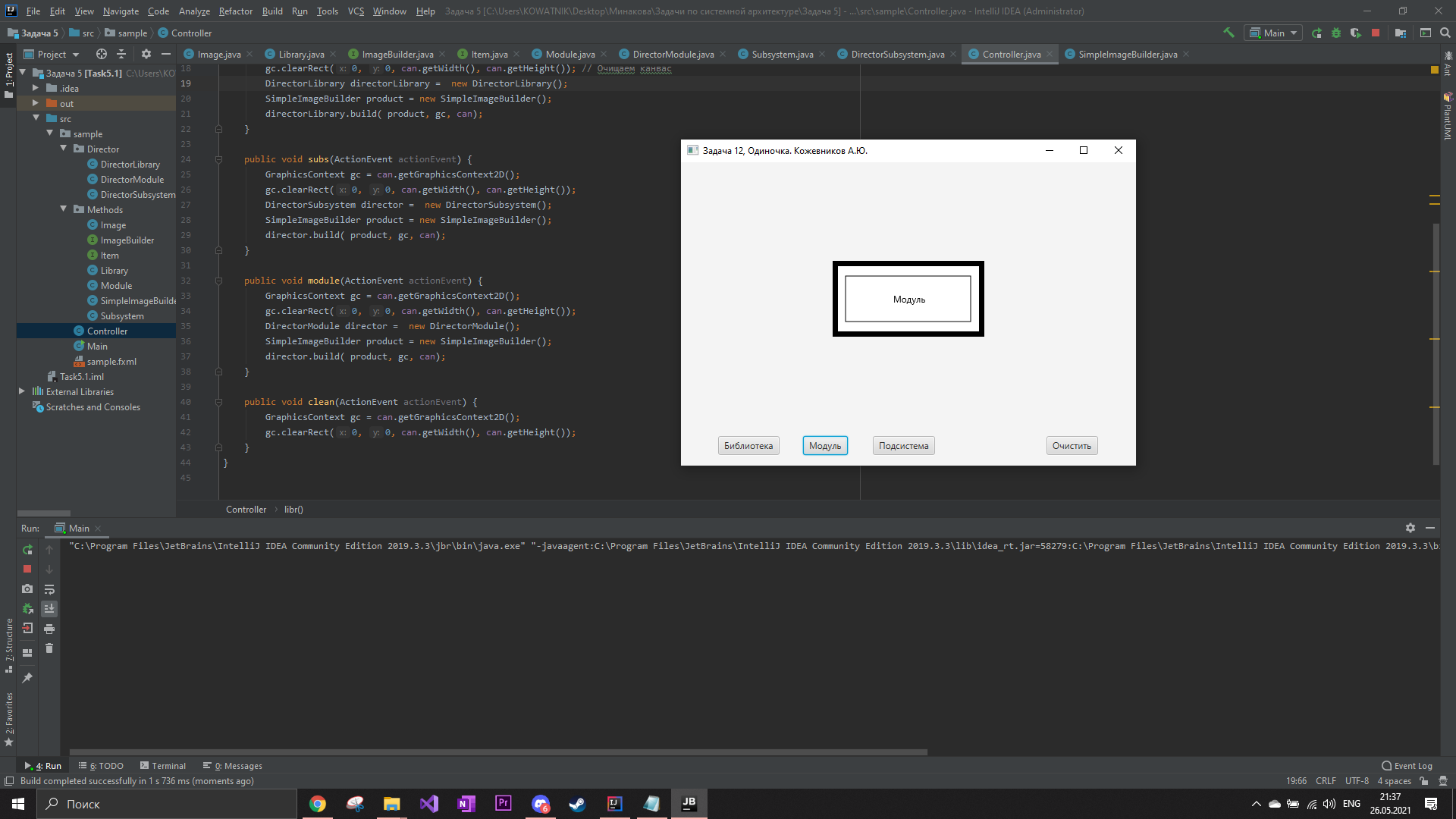

Скриншот рабочего окна приложения
