최근 커머스 업계의 AI 기반 콘텐츠 자동화 트렌드에도 불구하고, 여전히 트렌드 분석, 상품 조사, 콘텐츠 생성 및 발행 등 각 단계에서 시간 소모적인 수작업이 필요합니다.

본 프로젝트는 이러한 비효율을 해결하기 위해, 특정 도메인에 국한되지 않고 다양한 비즈니스 프로세스를 자동화할 수 있는 확장 가능한 워크플로우 플랫폼을 구축하는 것을 목표로 합니다. 초기 MVP 모델로 RAG(검색 증강 생성) 기반 블로그 콘텐츠 자동 생성 및 발행하는 마케팅 워크플로우를 구현했습니다.

• 워크플로우 자동화: Workflow → Job → Task의 계층적 구조에 따라 복잡한 프로세스를 순차적으로 자동 실행합니다.
  • 대표 워크플로우: 블로그 콘텐츠 자동 생성 및 발행
    • 네이버 데이터 랩 트렌드 분석 → 싸다구몰 상품 정보 수집 → RAG 기반 AI 콘텐츠 생성 → 블로그 자동 발행
• 동적 스케줄링: API를 통해 재배포 없이 스케줄을 실시간으로 생성, 수정, 삭제할 수 있습니다.
• 데이터 파이프라이닝: 이전 Task의 실행 결과(Output)를 다음 Task의 입력(Input)으로 동적으로 전달합니다.
• 관리 및 모니터링: 관리자 대시보드에서 워크플로우 실행 이력 및 결과를 실시간으로 모니터링하고, Grafana를 통해 서버 리소스를 시각적으로 확인합니다.

서비스의 모든 데이터를 관리하고 워크플로우의 실행 상태를 추적하기 위해, 역할과 책임에 따라 정규화된 데이터베이스 스키마를 설계했습니다.

• ERD 다이어그램: ERDCloud 바로가기

데이터베이스는 크게 '워크플로우 정의', '실행 이력', '사용자 및 조직' 세 가지 핵심 영역으로 구성됩니다.

• 워크플로우 정의 계층: WORKFLOW, JOB, TASK 및 관계 테이블(WORKFLOW_JOB, JOB_TASK)
• 실행 이력 계층: WORKFLOW_RUN, JOB_RUN, TASK_RUN, TASK_IO_DATA, EXECUTION_LOG
• 사용자 및 권한 계층: USER, ORGANIZATION, ROLE, PERMISSION

워크플로우의 유연성과 재사용성을 극대화하기 위해, TASK와 WORKFLOW 테이블의 설정 관련 컬럼에 JSON 데이터 타입을 적극적으로 활용했습니다.

• TASK 테이블의 parameters 컬럼:

  • 역할: Task의 '정적 설계도(Blueprint)' 역할을 합니다.
  • 내용: 해당 Task를 실행하기 위해 필요한 고정 정보(예: endpoint, method)와, Request Body의 구조 및 각 필드의 데이터 타입을 JSON 형태로 정의합니다.
  • 예시: {"endpoint": "/keywords/search", "method": "POST", "body": {"tag": "String"}}

• WORKFLOW 테이블의 default_config 컬럼:

  • 역할: 워크플로우가 실행될 때 각 Task에 주입될 '동적 설정값(Dynamic Configuration)' 역할을 합니다.
  • 내용: JSON 객체 형태로, key는 task_id, value는 해당 Task에만 적용될 설정값을 가집니다. 이 값은 TASK의 parameters에 정의된 구조를 덮어쓰거나(override) 보완합니다.
  • 예시: {"1": {"tag": "google_trends"}, "2": {"some_param": 123}}

• JSON 타입 채택 이유 (유연성 및 재사용성):

  • 스키마 변경 없는 확장: 만약 새로운 Task에 timeout이라는 파라미터가 추가되더라도, DB 스키마를 변경(ALTER TABLE)할 필요 없이 parameters JSON의 내용만 수정하면 됩니다. 이는 잦은 변경과 확장이 예상되는 플랫폼에서 변경에 대한 유연성을 극대화합니다.
  • Task의 재사용성 증대: TASK는 순수한 '템플릿'으로 존재하고, 실제 동작에 필요한 구체적인 값은 WORKFLOW의 default_config를 통해 주입됩니다. 이 덕분에 동일한 '키워드 검색 태스크'를 A 워크플로우에서는 naver로, B 워크플로우에서는 google_trends로 재배포 없이 다르게 동작시킬 수 있어 Task의 재사용성이 크게 향상됩니다.
  • 구조적 데이터 저장: 단순 TEXT 타입과 달리, Key-Value 형태의 구조적인 데이터를 저장할 수 있어 애플리케이션에서 데이터를 파싱하고 사용하기 용이합니다.

• 네이밍 컨벤션: 일관성을 위해 테이블 이름은 단수형(user, workflow)으로, PK는 [table_name]_id 형식(workflow_id)으로 통일했습니다.
• 외래 키(FK) 제약 조건 미설정: 물리적인 FK 제약 대신 애플리케이션 레이어에서 참조 무결성을 보장하여, 데이터 마이그레이션과 배포 유연성을 확보했습니다.
• 인조키(Surrogate Key) 사용: 다대다 관계의 중간 테이블에도 독립적인 인조키를 PK로 사용하여 JOIN 성능을 향상시키고 유지보수성을 높였습니다.

역할과 책임을 명확히 분리하기 위해 Spring Boot가 Orchestrator, FastAPI가 AI Worker 역할을 수행하는 이중 레이어 아키텍처를 채택했습니다.

• Spring Boot (Orchestrator): Workflow → Job → Task 구조를 기반으로 전체 비즈니스 흐름을 제어합니다. 스케줄링(Quartz), 상태 관리, 데이터 영속성, 인증/인가 등 핵심 로직 담당.
• FastAPI (Worker): 키워드 추출, 상품 검색, 웹 크롤링, AI 연동(RAG), OCR 등 Python 생태계 특화 작업을 담당.

시스템의 주요 액터는 관리자(Admin) 와 스케줄러(Scheduler) 입니다. 관리자는 워크플로우와 스케줄을 관리하고 수동 실행이 가능하며, 스케줄러는 자동 실행을 담당합니다.

1. 트리거: Quartz 스케줄러 또는 사용자의 POST /v0/workflows/{id}/run 요청으로 워크플로우 실행 시작
2. 비동기 실행: WorkflowController가 WorkflowExecutionService를 @Async로 호출하고 즉시 202 Accepted 응답
3. 오케스트레이션: WorkflowExecutionService가 Job, Task 순차 실행 및 TaskExecutionService에 재시도 위임
4. 외부 API 호출: FastApiTaskRunner와 FastApiAdapter를 통해 FastAPI와 통신
5. 결과 기록: 모든 실행 결과는 DB에 기록되며, 실패 시에도 다음 작업은 계속 진행

GitHub Actions 기반으로 빌드 → 테스트 → Docker 빌드 및 푸시 → EC2 배포까지 자동화되어 있습니다.

• Language & Framework: Java 21, Spring Boot 3.5.4
• Data Access: MyBatis 3.0.5, MariaDB Java Client 3.3.3
• Scheduling: Spring Quartz
• Resilience: Spring Retry
• Security: Spring Security
• Build Tool: Gradle

• Language & Framework: Python 3.11, FastAPI 0.116.2
• AI & ML: Transformers, Scikit-learn, OpenAI API
• Web Scraping & OCR: BeautifulSoup4, Selenium, Google Cloud Vision
• DB & Translation: SQLAlchemy, Deep-Translator
• Package Manager: Poetry

• MariaDB 11.4

• Containerization: Docker, Docker Compose
• CI/CD: GitHub Actions
• Monitoring: Prometheus, Grafana
• Migration: Flyway
• Logging: Log4j2

• WorkflowExecutionService: 워크플로우 전체 실행 흐름 제어
• TaskExecutionService: Task 실행 및 재시도 정책 관리
• TaskBodyBuilder (전략 패턴): 각 Task별 동적 Request Body 생성
• WorkflowContextService (퍼사드 패턴): 각 TaskBodyBuilder가 이전 Task의 결과를 조회할 때 필요한 복잡한 DB 접근 로직(TaskIoDataMapper 사용 등)을 캡슐화하고, 단순화된 인터페이스를 제공하는 퍼사드(Facade) 역할
• FastApiAdapter: FastAPI 서버 통신 캡슐화
• QuartzSchedulerInitializer: DB 스케줄 정보 Quartz 엔진 동기화
• ExecutionMdcManager: 비동기 환경에서도 traceId 기반 분산 추적 로깅

Monorepo 형태로, apps 하위에 서비스별 디렉토리가 존재합니다.

FlowWeaver/backend/
├── apps/
│   ├── user-service/          # Java/Spring Boot 서비스
│   └── pre-processing-service/# Python/FastAPI 서비스
├── docker/                    # Docker 설정
├── .github/                   # GitHub Actions (CI/CD)
└── logs/                      # 로그 파일

도메인 중심 아키텍처 적용. 각 도메인이 자체 구성요소를 포함.

user-service/
├── src/main/java/site/icebang/
│   ├── domain/        # 도메인 로직
│   ├── external/      # 외부 API 연동
│   ├── global/        # 글로벌 설정
│   └── common/        # 공용 유틸리티
└── Dockerfile

pre-processing-service/
├── app/
│   ├── api/               # 엔드포인트
│   ├── service/           # 비즈니스 로직
│   ├── core/              # 핵심 설정
│   ├── db/                # DB 관련
│   └── utils/             # 유틸리티
└── pyproject.toml

추후 작성 예정

• FastAPI (pre-processing-service):
• Spring Boot (user-service):

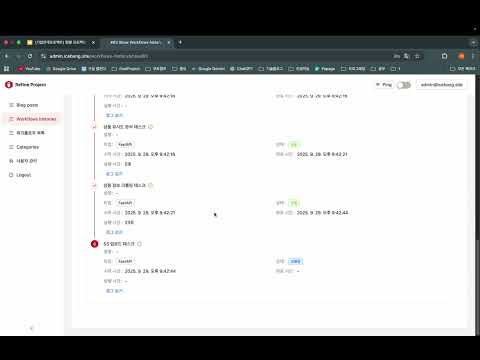

https://www.youtube.com/watch?v=1vApNttVxVg
