Analyse et schéma

Modélisation du réseau

Explication de comment le réseau WoodyToys est mis en place sur le prototype : Quel service sur quel VPS? Pourquoi ? Comment les subnets sont représentés? Quelles limitations existent au niveau du prototype? etc.

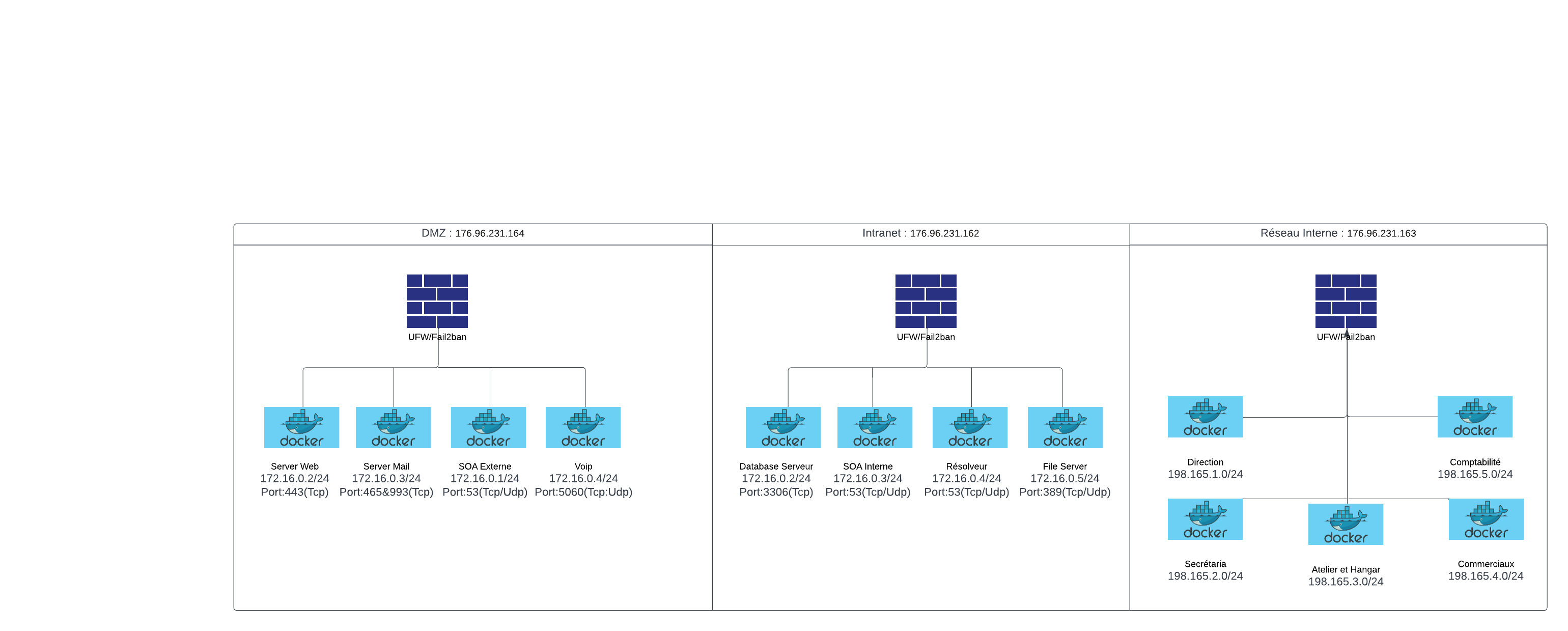

Schéma du prototype

Justification du prototype

Nous avons choisit de grouper les différents services comme nous l'avions fait pour le schéma réseau, a savoir :

• La DMZ sera sur le VPS de Vincent (176.96.231.164)
• Les services internes seront sur le VPS de Serge (176.96.231.162)
• Le Réseau interne sera sur le VPS de Aymar (176.96.231.163)

Nous avons choisit cette répartition car elle nous permet de respecter les différents besoins d'isolement des services.

Chaque VPS sera protégé par un firewall et aura également Fail2ban afin de réduire les risques d'intrusion.
