Este minicurso tem como objetivo ensinar os conceitos básicos sobre o microcontrolador ATmega,
com foco no Arduino Uno. O conteúdo aborda apenas o essencial da eletrônica aplicada às práticas e como
operar o microcontrolador.
Ministrado na Universidade Federal Rural do Semi-árido (UFERSA)
Ministrante e aluno de graduação: Igor Pereira Fernandes.
Curso: Bacharelado em Técnologia da Informação.
Evento: V Encontro de Computação do Oeste Potiguar (ECOP)
Antes de falar sobre programar em arduino é imperativo entender melhor sobre a ferramenta que vamos
utilizar, os microcontroladores são como pequenos computadores em um circuito integrado (CI) de
baixo custo, a qual contém o necessário para que possa ser manuseado:
- Núcleo de Processamento
- Memória ROM/RAM/FLASH
- Periféricos E/S
- Conversores de Sinais
- Gerador de Clock, entre outros.
Algumas pessoas confundem a diferença entre microcontrolador e microprocessador, os microprocessadores necessitam
de periféricos para seu funcionamento, ser integrado a memorias, interface de comunicação e outros itens, enquanto
os microcontroladores já possuem tudo isso integrado em um mesmo circuito como já foi citado.
* Custos baixos de projeto e construção
* Consumo de energia mínimo
* Facilidade de programação (Alto Nível)
* Sistema compacto (“all in one”)
* Praticidade para reposição
Arduino é uma plataforma de prototipagem eletrônica de hardware livre e de placa única, projetada com um
microcontrolador Atmel AVR com suporte de entrada/saída embutido e uma linguagem de programação padrão.
Essa plataforma, possibilita que projetos de hardware baseados em microcontroladores possam ser simplificados,
oferecendo grande vantagens a estudantes, professores e desenvolvedores interessados em sistemas de hardware.
* Para ministrar esse minicurso iremos utilizar os Arduinos Uno disponibilizados pela UFERSA.
* Conexões Básicas: Botão Reset, Portas e Alimentação da Placa.

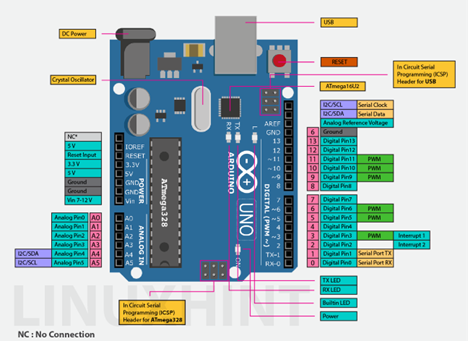

* Segue a foto do Pinout (Informações e caracteristicas de cada Pino)
* Pino: Conexões de entrada ou saída do microcontrolador.
* Conexões de no máximo 5v para não queimar o microcontrolador.
* Pinos analogicos para uma maior variedade de dados, baseado na variação de tensão. (A1,A2,A3...)
* Pinos digitais funcionam com sinal alto ou baixo (Ligado ou Desligado), ideais para dados booleanos. (D1,D2,D3...)
* Botão e Pino de reset não limpam o código, apenas reiniciam o microcontrolador.
* Alimentação pode ser feita via USB ou através da conexão DC Power.
* Comunicação Serial efetuada pela conexão USB
* GND significa Ground (Terra)
* PWM significa Pulse With Modulation (Modulação por largura de pulso)
* Crystal Oscillator significa Oscilador de Cristal, usado como clock na placa, afinal o microcontrolador
já possui um clock, porém o cristal na placa tem uma maior variedade de frequência.
OBS: O slide possui uma sequência de atividades práticas para treinar, caso tenha dúvida em algum comando basta acessar o link da documentação (https://www.arduino.cc/reference/en/), além disso todas as práticas estão feitas disponíveis no repositorio.
