OLD Monopoly

Проект электронного терминала для игры Monopoly.

Особенности:

• RFID карты (безконтакная оплата);
• Нет клавиатуры (Безконтактный ввод);
• Звуковая индикация;
• световая индикация.

Компанентная база:

• Контроллер ESP32;
• Pcd8544 LCD дисплей;
• IR(nec) Приёмник сигнала;
• Mfrc522 Модуль для работы с RFID;
• Трёх цветный светодиод;
• Макетная плата под ESP.
• IR пульт "Car MP3 TZT"
• Зуммер 3.3V
• Понижаюший модуль 3.3V

Зачем?:

• Терминал используется для замены бумажных денег на электронные карты, что значительно оптимизирует и ускоряет игровой процес.

Как играть?:

1. "Новая игра"
2. Поднести по очереди как минимум две карты с RFID

• Терминал будет отображать баланс каждого игрока(чтобы узнать какая карта привязана к счёту необходимо повторно поднести карту)

3. С помощью клавиш пульта ">||","+"/"-" выбрать необходимою операцию с балансом игроков
4. "Подтвердить операцию картой"

Дополнительные возможности:

• Востановить предыдущею игру (сохранение происходит после каждой банковской операции)
• Настройка:
  • Инвертировать пиксели экрана;
  • Отключение/Включение звуковой индикации;
  • Выставление начаного счёта у игроков.

Подключение компанентов:

• Display:

  Название контакта дисплея	IO порт
  BL	13
  RST	17
  CE	32
  DC	33
  DIR	25
  CLK	26

• RFID:

  Контакт	IO порт
  SDA	22
  SCK	21
  MOSI	19
  MI	18
  SQI	5
  RST	16

• LEDS:

  Cветодтод	IO порт
  R	27
  G	14
  B	12

• Buzzer:

  Питание	IO порт
  Power	2

• IR:

  Выход с ИК приёмника	IO порт
  DATA OUT	15

Если есть 3D принтер:

• В разделе "3D Models For Print" есть необходимые файлы для печати корпуса (Разработаны при помощи программы FreeCAD)
  • печать всех деталей проводилась с ширеной линий 0.2 mm и заполнением 100%
  • из-за не соверженства 3D модели "Monopoly-Крыша верх" пластик может немного потечь

Реализация програмной части создовалась на MicroPython.

Используемые библеотеки:

• micropython_ir -> https://github.com/peterhinch/micropython_ir
• micropython-mfrc522 -> https://github.com/cefn/micropython-mfrc522
• micropython-pcd8544 -> https://github.com/mcauser/micropython-pcd8544

Деменстрация:

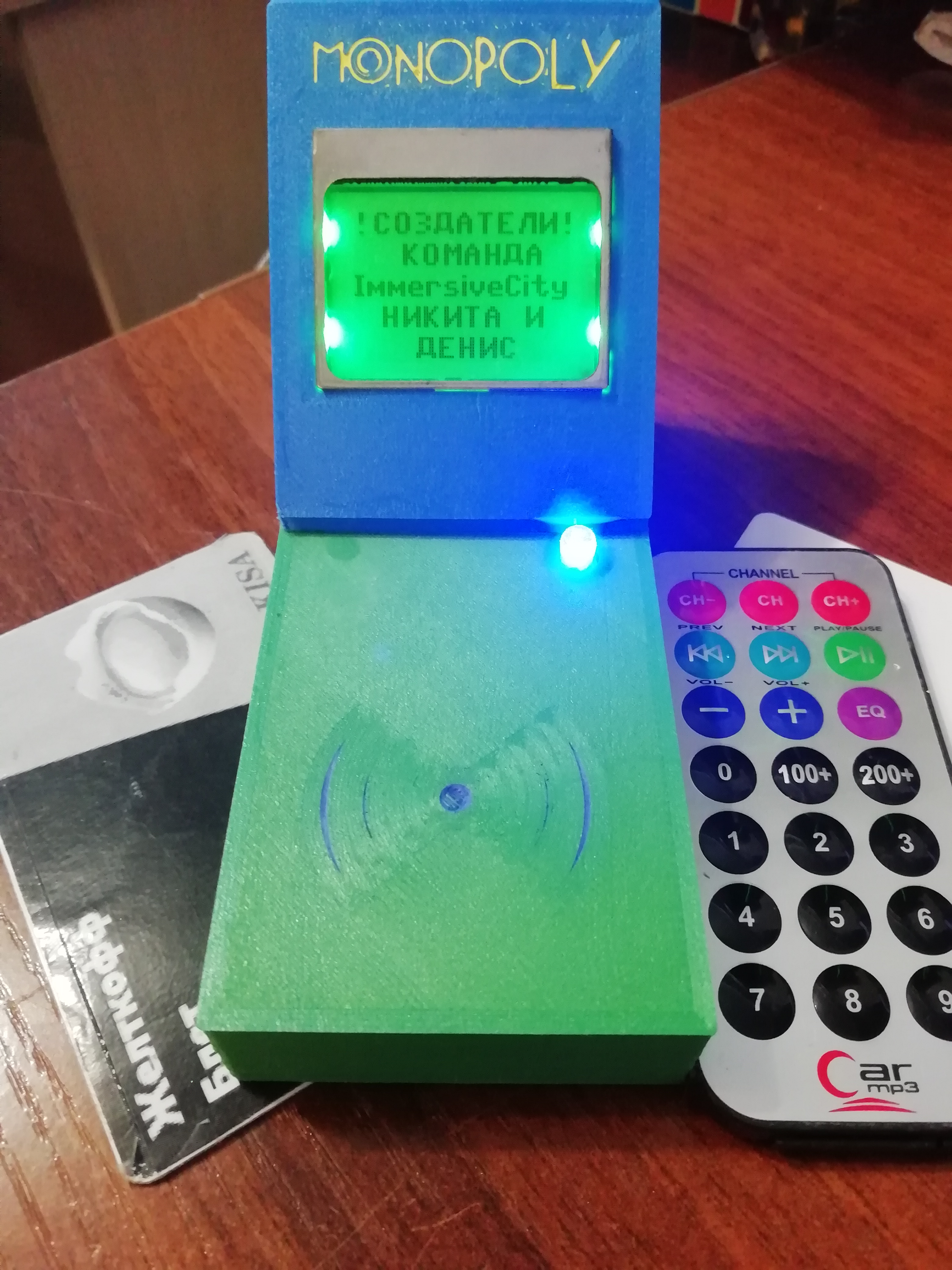

• Фото:
  •
• Видео:
  • todo
