Projeto de Totem de Votação Interativo com RFID e ESP32

Este repositório contém o código-fonte para um totem de votação interativo desenvolvido com ESP32, leitores RFID MFRC522 e um display LCD I2C. O sistema permite que usuários votem em uma pergunta atual, verificando sua identidade via cartão RFID e comunicando-se com uma API web para registro de votos e exibição de resultados em tempo real.

1. Visão Geral do Projeto

O totem funciona como um ponto de interação onde o usuário aproxima um cartão RFID para participar de uma votação de "Sim" ou "Não". O sistema gerencia o ciclo completo de interação:

1. Conexão WiFi: Estabelece conexão segura com a rede.
2. Espera de Cartão: Aguarda a aproximação de um cartão em um dos leitores RFID.
3. Verificação/Cadastro de Usuário: Verifica se o UID do cartão está cadastrado na API. Se não estiver, realiza o cadastro.
4. Obtenção da Pergunta: Busca a pergunta ativa mais recente na API.
5. Votação: Aguarda a aproximação do cartão em um dos leitores (associados a "Sim" ou "Não") para registrar o voto.
6. Envio do Voto: Envia a interação para a API.
7. Exibição do Resultado: Exibe o placar atualizado da votação na tela LCD.
8. Retorno à Tela Inicial: Reinicia o ciclo para o próximo usuário.

2. Componentes Necessários

A tabela a seguir lista os componentes de hardware essenciais para a montagem do totem:

Componente	Quantidade	Descrição
ESP32 (ou similar)	1	Microcontrolador principal com capacidade WiFi.
Módulo LCD 16x2 I2C	1	Display para exibir mensagens e resultados.
Módulo Leitor RFID MFRC522	2	Um para a opção "Sim" e outro para a opção "Não".
Jumpers	Vários	Fios de conexão.
Fonte de Alimentação	1	Para alimentar o ESP32 e os periféricos.

3. Configuração de Software

3.1. Bibliotecas

O projeto utiliza as seguintes bibliotecas do Arduino IDE:

• WiFi.h: Gerenciamento da conexão WiFi.
• HTTPClient.h: Para requisições HTTP/HTTPS à API.
• Wire.h: Comunicação I2C (para o LCD).
• LiquidCrystal_I2C.h: Controle do display LCD I2C.
• SPI.h: Comunicação SPI (para os leitores RFID).
• MFRC522.h: Gerenciamento dos leitores RFID.
• ArduinoJson.h: Para parsear as respostas JSON da API.
• WiFiClientSecure.h: Para requisições HTTPS seguras.

3.2. Variáveis de Configuração

As seguintes constantes no código (pasted_content.txt) devem ser configuradas de acordo com o ambiente:

Variável	Descrição	Exemplo Padrão
ssid	Nome da rede WiFi.	"SENAC-Mesh"
password	Senha da rede WiFi.	"09080706"
API_BASE	URL base da API para comunicação. Nota: O código utiliza client.setInsecure() para requisições HTTPS, o que deve ser revisado para um ambiente de produção.	"https://projeto-bigdata.onrender.com"
TOTEM_ID	Identificador único deste totem.	"dfff2270cd60"

4. Diagrama de Conexões (Fritzing/Esquemático)

O código utiliza dois leitores RFID MFRC522 e um display LCD I2C. O ESP32 é o microcontrolador central.

4.1. Conexões I2C (LCD)

O display LCD I2C utiliza os pinos padrão de I2C do ESP32:

Componente	Pino do LCD I2C	Pino do ESP32
LCD I2C	SDA	GPIO 21 (SDA_PIN)
LCD I2C	SCL	GPIO 22 (SCL_PIN)

4.2. Conexões SPI (RFID)

Ambos os leitores RFID compartilham os pinos SPI (MISO, MOSI, SCK) e utilizam pinos de Chip Select (SS) e Reset (RST) separados para endereçamento individual.

Pino Compartilhado	Pino do ESP32
MISO	GPIO 19 (MISO_PIN)
MOSI	GPIO 23 (MOSI_PIN)
SCK	GPIO 18 (SCK_PIN)

Componente	Pino de Controle	Pino do ESP32
RFID "Não"	SS (Slave Select)	GPIO 5 (SS_PIN_NAO)
RFID "Não"	RST (Reset)	GPIO 4 (RST_PIN_NAO)
RFID "Sim"	SS (Slave Select)	GPIO 25 (SS_PIN_SIM)
RFID "Sim"	RST (Reset)	GPIO 26 (RST_PIN_SIM)

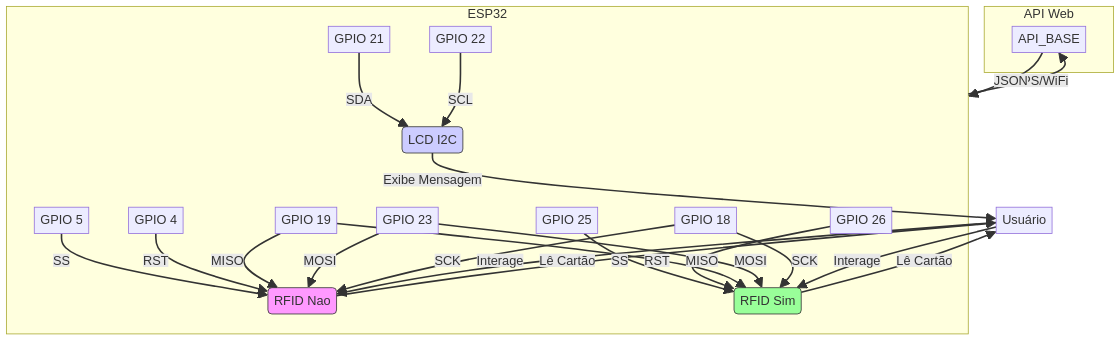

4.3. Diagrama Visual de Componentes

O diagrama a seguir ilustra a arquitetura lógica e as principais conexões entre os componentes e a API:

5. Fluxo de Operação (Máquina de Estados)

O código é estruturado como uma Máquina de Estados para gerenciar o fluxo de interação do usuário. A variável estado define a ação atual do totem.

Estado	Descrição	Ações Principais	Transições
ESPERA_CARTAO	Tela inicial, aguardando a aproximação de um cartão.	Exibe "Bem-vindo! Aproxime o VEM". Lê o UID do cartão.	Se UID lido, transiciona para VERIFICANDO_USUARIO.
VERIFICANDO_USUARIO	Verifica se o UID lido é um usuário existente na API.	Requisição GET para /usuarios/{vem_hash}.	Se 200 OK, transiciona para PERGUNTA. Se não existe, transiciona para CADASTRANDO.
CADASTRANDO	Tenta cadastrar o novo usuário na API.	Requisição POST para /usuarios/{vem_hash}.	Se sucesso, transiciona para PERGUNTA. Se falha, tratarErro("Cadastro") e retorna a ESPERA_CARTAO.
PERGUNTA	Busca a pergunta ativa na API e a exibe no LCD.	Requisição GET para /perguntas/ultima.	Se sucesso, transiciona para AGUARDANDO_VOTO. Se falha, tratarErro("Carregar Pergunta").
AGUARDANDO_VOTO	Aguarda o usuário aproximar o cartão no leitor "Sim" ou "Não".	Lê o cartão dos dois leitores.	Se voto (Sim ou Não) lido, envia a interação para a API e transiciona para RESULTADO. Se falha no envio, tratarErro("Enviar Voto").
RESULTADO	Busca o placar atualizado da votação e o exibe no LCD.	Requisição GET para /interacoes/score/{pergunta_id}.	Após exibição, transiciona para ESPERA_CARTAO. Se falha, tratarErro("Score").

6. Comunicação com a API

O código interage com a API web através dos seguintes endpoints (assumindo API_BASE como o prefixo):

Função	Método HTTP	Endpoint	Descrição
usuarioExiste()	GET	/usuarios/{vem_hash}	Verifica a existência do usuário.
cadastrarUsuario()	POST	/usuarios/{vem_hash}	Cadastra um novo usuário.
obterUltimaPergunta()	GET	/perguntas/ultima	Obtém o texto e o ID da pergunta atual.
enviarInteracao()	POST	/interacoes/?vem_hash={...}&pergunta_id={...}&totem_id={...}&resposta={...}	Envia o voto do usuário.
mostrarResultadoReal()	GET	/interacoes/score/{pergunta_id}	Obtém o placar atualizado (percentuais de Sim e Não).

Atenção: O uso de client.setInsecure() desativa a verificação do certificado SSL/TLS. Em um ambiente de produção, é altamente recomendado implementar a validação de certificados para garantir a segurança da comunicação HTTPS.
