Simple Flash Audio
Tiny RAW audio player for Arduino / ESP / STM32 and external SPI 25 Flash.

---

Contents / Оглавление

English

1. What is SimpleFlashAudio?
2. Features
3. Example API
4. Planned API
   • Playback
   • Volume
   • Flash information
   • Audio list
   • Uploading audio
   • Erasing audio
5. Flash service area
6. Flash memory format
7. Audio format
8. Hardware
   • Required parts
   • Tested hardware
   • Basic Arduino Nano wiring
9. Microcontroller support table
10. Why SPI Flash instead of SD card?
11. Project structure
12. Roadmap
13. Status

Русский

1. Что такое SimpleFlashAudio?
2. Возможности
3. Пример API
4. Планируемый API
   • Воспроизведение
   • Громкость
   • Информация о Flash
   • Список аудио
   • Загрузка аудио
   • Стирание аудио
5. Служебная область Flash
6. Формат Flash
7. Формат аудио
8. Железо
   • Нужно
   • Проверенное железо
   • Базовое подключение Arduino Nano
9. Таблица поддержки микроконтроллеров
10. Почему SPI Flash, а не SD-карта?
11. Структура проекта
12. Roadmap / планы
13. Статус
14. License
15. Author

---

English

What is SimpleFlashAudio?

SimpleFlashAudio is a lightweight Arduino audio project/library for playing simple 8-bit RAW audio from an external SPI Flash chip.

It is designed for small embedded sound devices where an SD card or MP3 decoder is unnecessary.

Basic idea:

PC → converts audio to RAW unsigned 8-bit PCM
PC / MCU → uploads audio to SPI Flash
Microcontroller → reads audio from Flash
Microcontroller → outputs PWM audio
Amplifier → drives speaker

Main tested setup:

Arduino Nano / Uno / Pro Mini
ATmega328P
W25Q SPI Flash
PWM audio output
PAM8403 amplifier
Speaker

---

Features

SimpleFlashAudio is intended to support:

• playing audio from SPI Flash
• simple command: sflash.play(1);
• volume control from 1 to 10
• Flash chip information reading
• manufacturer ID reading
• Flash size detection
• used / free Flash space information
• audio count information
• audio names stored in a service area inside Flash
• uploading audio data to Flash
• erasing one audio track
• erasing several audio tracks
• erasing all audio tracks
• small service directory stored inside Flash
• no SD card required
• no MP3 decoder module required
• no external audio library required
• PWM audio output
• compact format for small devices

---

Example API

#include <SimpleFlashAudio.h>

SimpleFlashAudio sflash;

void setup() {
  Serial.begin(115200);

  sflash.begin(9, 10);      // audio PWM pin, Flash CS pin
  sflash.setVolume(8);      // volume: 1..10

  sflash.play(1);           // play audio number 1
}

void loop() {
  sflash.update();
}

---

Planned API

Playback

sflash.play(1);             // play audio by index
sflash.stop();              // stop playback
sflash.pause();             // pause playback
sflash.resume();            // resume playback
sflash.isPlaying();         // true / false

Volume

sflash.setVolume(10);       // volume 1..10
sflash.getVolume();         // current volume

Flash information

sflash.getManufacturerId();
sflash.getFlashSize();
sflash.getUsedSize();
sflash.getFreeSize();
sflash.getUsedPercent();

Example:

Serial.print("Manufacturer ID: ");
Serial.println(sflash.getManufacturerId(), HEX);

Serial.print("Flash size: ");
Serial.println(sflash.getFlashSize());

Serial.print("Used: ");
Serial.println(sflash.getUsedPercent());

Audio list

sflash.getAudioCount();
sflash.getAudioName(1);
sflash.getAudioSize(1);
sflash.getAudioDuration(1);

Example:

uint8_t count = sflash.getAudioCount();

for (uint8_t i = 1; i <= count; i++) {
  Serial.print(i);
  Serial.print(": ");
  Serial.println(sflash.getAudioName(i));
}

Uploading audio

sflash.beginUpload();
sflash.writeAudioChunk(data, length);
sflash.endUpload("sound_1", 11025);

Erasing audio

sflash.eraseAudio(1);       // erase one audio
sflash.eraseAudio(1, 3);    // erase audio from 1 to 3
sflash.eraseAll();          // erase all audio

---

Flash service area

SimpleFlashAudio stores a small service directory inside the SPI Flash.

This area can contain:

magic signature
format version
Flash size
used bytes
free bytes
audio count
audio names
audio addresses
audio sizes
sample rates
CRC32 checksums
flags

This allows the microcontroller to quickly know:

how many audio files are stored
where each audio starts
how large each audio is
what the audio names are
how much Flash is used
how much Flash is free

If fast scanning becomes practical later, some stored usage information may become optional.

---

Flash memory format

Current concept:

0x000000  Service header
0x000010  Audio table
0x001000  Audio data area

Example audio table entry:

valid flag
audio index
sample rate
start address
size
CRC32
name

The goal is to keep the format simple enough for 8-bit microcontrollers.

---

Audio format

Recommended audio format:

Unsigned 8-bit PCM
Mono
RAW stream
8000 Hz / 11025 Hz / 16000 Hz

The microcontroller does not decode MP3, AAC, OGG, FLAC, or WAV directly during playback.

Audio should be converted on the computer before upload:

MP3 / WAV / OGG / FLAC / M4A → RAW unsigned 8-bit mono PCM

---

Hardware

Required parts

Microcontroller
W25Q SPI Flash chip
Audio amplifier
Speaker
RC low-pass filter

Tested hardware

Arduino Nano / ATmega328P
W25Q SPI Flash
PAM8403 amplifier
Speaker

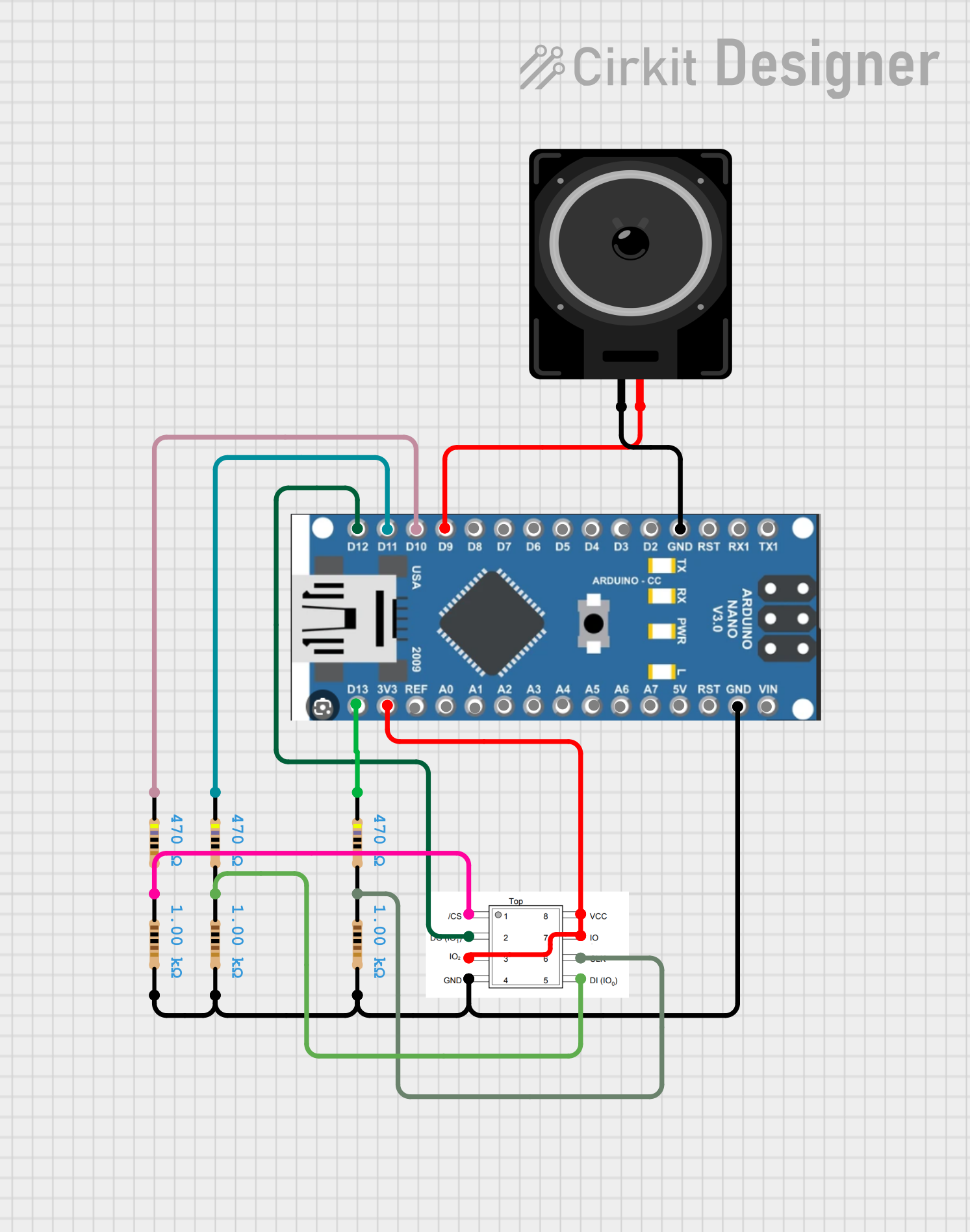

Basic Arduino Nano wiring

Arduino Nano D9  → RC filter → amplifier input
Arduino Nano D10 → Flash CS
Arduino Nano D11 → Flash DI / MOSI
Arduino Nano D12 → Flash DO / MISO
Arduino Nano D13 → Flash CLK
3.3V             → Flash VCC
GND              → common GND

The W25Q Flash chip must be powered from 3.3V.

If the microcontroller uses 5V logic, use level shifting or resistor dividers for Flash input pins:

CS
MOSI / DI
SCK / CLK

The Flash DO / MISO pin can usually go directly to an ATmega328P input.

---

Microcontroller support table

MCU / Board	Status	Notes
Arduino Nano / ATmega328P	✅	Tested and working
Arduino Uno / ATmega328P	✅	Same MCU family as Nano
Arduino Pro Mini / ATmega328P	✅	Same MCU family as Nano
Other ATmega328P boards	✅	Expected to work with the same pin/timer setup
ATmega168	❓	Not tested, less Flash/RAM
ATmega32 / ATmega16	❓	Not tested
ATmega2560 / Arduino Mega	❓	Not tested, timer mapping may differ
ATtiny85	❓	Not tested, possible with reduced features
ATtiny26	❓	Not tested, likely very limited
STM8S003F3P6	❓	Planned, not tested
STM32	❓	Planned, not tested
ESP8266	❓	Planned, not tested
ESP32	❓	Planned, not tested
CH32V003	❓	Planned, not tested
RP2040	❓	Planned, not tested

Legend:

✅ tested / working
❓ planned or expected, but not tested
⚠️ partially working or unstable
❌ not supported / not working

---

Why SPI Flash instead of SD card?

SPI Flash is useful for compact sound devices.

Compared to SD cards, SPI Flash is:

smaller
cheap
soldered directly to PCB
fast enough for RAW audio
good for fixed sound sets
simple for embedded products

This makes it suitable for toys, alarms, small soundboards, voice modules, and custom embedded devices.

---

Project structure

Possible project structure:

SimpleFlashAudio/
  src/
    SimpleFlashAudio.h
    SimpleFlashAudio.cpp

  examples/
    BasicPlayer/
      BasicPlayer.ino

    FlashInfo/
      FlashInfo.ino

    UploadExample/
      UploadExample.ino

    EraseAudio/
      EraseAudio.ino

  tools/
    simple_flash_audio_studio.py

  docs/
    wiring.md
    flash_format.md
    audio_format.md
    protocol.md

  README.md
  LICENSE
  library.properties

---

Roadmap

Planned features:

• stable Arduino library structure
• sflash.play(index)
• volume control from 1 to 10
• Flash information API
• Flash usage API
• audio list API
• audio names stored in Flash
• PC uploader tool
• Serial upload protocol
• erase one audio
• erase multiple audio files
• erase all audio files
• CRC verification
• support for more W25Q sizes
• support for PROGMEM audio
• STM32 support
• ESP8266 support
• ESP32 support
• STM8 support
• CH32V003 support

---

Status

The project is designed as a ready-to-use audio solution for Arduino-style microcontrollers.

Current working target:

ATmega328P / Arduino Nano / Uno / Pro Mini

Other targets are planned but not tested yet.

---

Русский

Что такое SimpleFlashAudio?

SimpleFlashAudio — это лёгкий Arduino audio проект/библиотека для воспроизведения простого 8-битного RAW-аудио из внешней SPI Flash-памяти.

Проект рассчитан на маленькие устройства, где SD-карта или MP3-декодер не нужны.

Основная идея:

ПК → конвертирует аудио в RAW unsigned 8-bit PCM
ПК / МК → загружает аудио в SPI Flash
Микроконтроллер → читает аудио из Flash
Микроконтроллер → выдаёт звук через PWM
Усилитель → раскачивает динамик

Основная проверенная схема:

Arduino Nano / Uno / Pro Mini
ATmega328P
W25Q SPI Flash
PWM-выход звука
усилитель PAM8403
динамик

---

Возможности

SimpleFlashAudio должен уметь:

• воспроизводить аудио из SPI Flash
• простая команда: sflash.play(1);
• регулировать громкость от 1 до 10
• выводить информацию о Flash
• выводить ID производителя
• определять размер Flash
• показывать занятое и свободное место
• показывать процент заполненности
• выводить количество аудио
• выводить названия аудио
• хранить названия и служебную информацию внутри Flash
• загружать аудио во Flash
• стирать одно аудио
• стирать несколько аудио
• стирать все аудио
• использовать небольшую служебную область памяти
• работать без SD-карты
• работать без MP3-декодера
• работать без обязательных внешних audio-библиотек
• выдавать звук через PWM

---

Пример API

#include <SimpleFlashAudio.h>

SimpleFlashAudio sflash;

void setup() {
  Serial.begin(115200);

  sflash.begin(9, 10);      // PWM-пин звука, CS-пин Flash
  sflash.setVolume(8);      // громкость: 1..10

  sflash.play(1);           // проиграть аудио номер 1
}

void loop() {
  sflash.update();
}

---

Планируемый API

Воспроизведение

sflash.play(1);             // проиграть аудио по номеру
sflash.stop();              // остановить
sflash.pause();             // пауза
sflash.resume();            // продолжить
sflash.isPlaying();         // true / false

Громкость

sflash.setVolume(10);       // громкость 1..10
sflash.getVolume();         // текущая громкость

Информация о Flash

sflash.getManufacturerId();
sflash.getFlashSize();
sflash.getUsedSize();
sflash.getFreeSize();
sflash.getUsedPercent();

Пример:

Serial.print("Manufacturer ID: ");
Serial.println(sflash.getManufacturerId(), HEX);

Serial.print("Flash size: ");
Serial.println(sflash.getFlashSize());

Serial.print("Used: ");
Serial.println(sflash.getUsedPercent());

Список аудио

sflash.getAudioCount();
sflash.getAudioName(1);
sflash.getAudioSize(1);
sflash.getAudioDuration(1);

Пример:

uint8_t count = sflash.getAudioCount();

for (uint8_t i = 1; i <= count; i++) {
  Serial.print(i);
  Serial.print(": ");
  Serial.println(sflash.getAudioName(i));
}

Загрузка аудио

sflash.beginUpload();
sflash.writeAudioChunk(data, length);
sflash.endUpload("sound_1", 11025);

Стирание аудио

sflash.eraseAudio(1);       // стереть одно аудио
sflash.eraseAudio(1, 3);    // стереть аудио с 1 по 3
sflash.eraseAll();          // стереть все аудио

---

Служебная область Flash

SimpleFlashAudio хранит небольшую служебную область внутри SPI Flash.

Там могут храниться:

магическая сигнатура
версия формата
размер Flash
занято байт
свободно байт
количество аудио
названия аудио
адреса аудио
размеры аудио
sample rate
CRC32
флаги

Благодаря этому микроконтроллер может быстро узнать:

сколько аудио записано
где начинается каждое аудио
какой размер у каждого аудио
какие названия у аудио
сколько Flash занято
сколько Flash свободно

Если позже получится быстро проверять заполненность Flash сканированием, часть этих данных можно будет не хранить.

---

Формат Flash

Текущая идея:

0x000000  служебный заголовок
0x000010  таблица аудио
0x001000  область аудио-данных

Пример записи в таблице аудио:

флаг активности
номер аудио
sample rate
адрес начала
размер
CRC32
название

Цель — оставить формат достаточно простым даже для 8-битных микроконтроллеров.

---

Формат аудио

Рекомендуемый формат:

Unsigned 8-bit PCM
Mono
RAW stream
8000 Hz / 11025 Hz / 16000 Hz

Микроконтроллер не декодирует MP3, AAC, OGG, FLAC или WAV во время воспроизведения.

Аудио нужно заранее конвертировать на компьютере:

MP3 / WAV / OGG / FLAC / M4A → RAW unsigned 8-bit mono PCM

---

Железо

Нужно

Микроконтроллер
SPI Flash W25Q
Аудиоусилитель
Динамик
RC-фильтр

Проверенное железо

Arduino Nano / ATmega328P
SPI Flash W25Q
усилитель PAM8403
динамик

Базовое подключение Arduino Nano

Arduino Nano D9  → RC-фильтр → вход усилителя
Arduino Nano D10 → Flash CS
Arduino Nano D11 → Flash DI / MOSI
Arduino Nano D12 → Flash DO / MISO
Arduino Nano D13 → Flash CLK
3.3V             → Flash VCC
GND              → общий GND

Flash W25Q должна питаться от 3.3V.

Если микроконтроллер работает на 5V логике, для входов Flash нужны делители или level shifter:

CS
MOSI / DI
SCK / CLK

Пин DO / MISO от Flash обычно можно подключать напрямую ко входу ATmega328P.

---

Таблица поддержки микроконтроллеров

МК / плата	Статус	Примечание
Arduino Nano / ATmega328P	✅	Проверено, работает
Arduino Uno / ATmega328P	✅	То же семейство МК, что Nano
Arduino Pro Mini / ATmega328P	✅	То же семейство МК, что Nano
Другие платы ATmega328P	✅	Должны работать с тем же таймером и пинами
ATmega168	❓	Не проверено, меньше Flash/RAM
ATmega32 / ATmega16	❓	Не проверено
ATmega2560 / Arduino Mega	❓	Не проверено, таймеры и пины могут отличаться
ATtiny85	❓	Не проверено, возможно с урезанными функциями
ATtiny26	❓	Не проверено, скорее всего очень ограниченно
STM8S003F3P6	❓	В планах, не проверено
STM32	❓	В планах, не проверено
ESP8266	❓	В планах, не проверено
ESP32	❓	В планах, не проверено
CH32V003	❓	В планах, не проверено
RP2040	❓	В планах, не проверено

Обозначения:

✅ проверено / работает
❓ планируется или ожидается, но не проверено
⚠️ частично работает или нестабильно
❌ не поддерживается / не работает

---

Почему SPI Flash, а не SD-карта?

SPI Flash удобна для компактных звуковых устройств.

По сравнению с SD-картой SPI Flash:

меньше
дешевле
припаивается прямо на плату
достаточно быстрая для RAW-аудио
хорошо подходит для фиксированного набора звуков
удобна для embedded-устройств

Это хорошо подходит для игрушек, сигнализаций, маленьких soundboard-модулей, голосовых модулей и кастомных embedded-устройств.

---

Структура проекта

Возможная структура проекта:

SimpleFlashAudio/
  src/
    SimpleFlashAudio.h
    SimpleFlashAudio.cpp

  examples/
    BasicPlayer/
      BasicPlayer.ino

    FlashInfo/
      FlashInfo.ino

    UploadExample/
      UploadExample.ino

    EraseAudio/
      EraseAudio.ino

  tools/
    simple_flash_audio_studio.py

  docs/
    wiring.md
    flash_format.md
    audio_format.md
    protocol.md

  README.md
  LICENSE
  library.properties

---

Roadmap / планы

Планируемые функции:

• нормальная структура Arduino-библиотеки
• sflash.play(index)
• громкость от 1 до 10
• API информации о Flash
• API занятости Flash
• API списка аудио
• хранение названий аудио во Flash
• инструмент загрузки с ПК
• Serial-протокол загрузки
• стирание одного аудио
• стирание нескольких аудио
• стирание всех аудио
• CRC-проверка
• поддержка разных W25Q
• поддержка PROGMEM-аудио
• поддержка STM32
• поддержка ESP8266
• поддержка ESP32
• поддержка STM8
• поддержка CH32V003

---

Статус

Проект задуман как готовое audio-решение для Arduino-совместимых микроконтроллеров.

Текущая рабочая цель:

ATmega328P / Arduino Nano / Uno / Pro Mini

Остальные цели планируются, но пока не проверены.

---

License

MIT License

---

Author

Created by Orka Lord.
