项目结构FPGA-project
├─mcdf
├─RISC_CPU
│ ├─design
│ └─verification
├─RISC_V_CPU
│ ├─design
│ │ ├─core
│ │ ├─debug
│ │ ├─perips
│ │ ├─soc
│ │ └─utils
│ └─verification
└─SIFT_Sobel
├─design
└─result
设计需求：操作符：
HLT(暂停+2) nop
SKZ(为零转移+2/+4)
ADD(直接寻址数+累加器+2) （<operand>）+ Acc => Acc
AND(直接寻指数&累加器+2) （<operand>）And Acc => Acc
XOR(直接寻指数^累加器+2) （<operand>）Xor Acc => Acc
LDA(读：直接寻址数->累加器+2) （<operand>）=> Acc
STO(写：累加器->直接寻址数+2) Acc =>(<operand>)
JMP(无条件跳转) <operand> => PC
modules: cpu.v
//head
module cpu( input clk,reset, output halt,rd,wr, output [12:0] addr, inout [7:0] data);
wire [2:0] opcode;
wire [12:0] ir_addr,pc_addr;
wire [7:0] alu_out,accum;
wire zero,inc_pc,load_acc,load_pc,load_ir,data_ena,contr_ena;
//时钟生成：输出三个周期：clk1：clk的反相；fetch：clk的八分频；alu_clk: 8周期内只有一次；指令周期为八个机器周期
clk_gen m_clk_gen(.clk(clk),.clk1(clk1),.fetch(fetch),.alu_clk(alu_clk),.reset(reset));
//指令寄存器ir：取指 读两次data 输出 3'opcdoe 12'ir_addr
register m_register(.data(data),.ena(load_ir),.rst(reset),.clk1(clk1),.opc_iraddr({opcode,ir_addr}));
//累加器：存放结果data存至 reg[7:0]accum
accum m_accum(.data(alu_out),.ena(load_acc),.clk1(clk1),.rst(reset),.accum(accum));
//算数运算逻辑单元：alu_clk控制:根据操作数进行运算; zero为标志位：accum如果是全0则1；LDA 输出data，其他仍为accum
alu m_alu(.data(data),.accum(accum),.alu_clk(alu_clk),.opcode(opcode),.alu_out(alu_out),.zero(zero));
//数据控制器：控制累加器输出状态：高阻/输出
datactl m_datactl(.in(alu_out),.data_ena(data_ena),.data(data));
//地址多路器：选择地址：指令周期：前四周期从rom中读(输出pc地址)；后四周期对ram写(输出指令中的地址)
adr m_adr(.fetch(fetch),.ir_addr(ir_addr),.pc_addr(pc_addr),.addr(addr));
//程序计数器：pc从13'b0开始读或load到ir_addr 上升沿有效
counter m_counter(.ir_addr(ir_addr),.load(load_pc),.clock(inc_pc),.rst(reset),.pc_addr(pc_addr));
//在fetch上升沿时刻，如果rst是高，那就enable为低，否则就正常工作
machinectl m_machinectl(.ena(contr_ena),.fetch(fetch),.rst(reset));
//输入opcode和标志位zero 输出各种 指令周期：
/**
* 1. rd=1,load_ir=1：从rom读指令到指令寄存器ir 3'opcdoe 5'ir_addr
* 2. inc_pc=1, rd=1，load_ir=1，pc+1，继续读rom的八位指令数据（低八位）'8ir_addr 获得一条完整指令
* 3. nop 00
* 4. HLT: 暂停，halt=1，inc_pc=1, pc+1; other: inc_pc=1, pc+1
* 5. JMP: load_pc=1 ; ADD||AND||XOR||LDA: rd=1; STO: datactl=1; other: 00;
* 6. JMP: load_pc=1,inc_pc=1,pc->ir_addr; ADD||AND||XOR||LDA: load_acc=1,rd=1; STO：wr=1 datactl=1,->ram; SKZ&&zero=1: inc_pc=1,pc+1; other: 00;
* 7. ADD||AND||XOR||LDA: rd=1; STO: datactl=1;
* 8. SKZ&&zero=1: inc_pc=1,pc+1;
*/
machine m_machine(.inc_pc(inc_pc),.load_acc(load_acc),.load_pc(load_pc),.rd(rd),.wr(wr),.load_ir(load_ir),.clk1(clk1),.datactl_ena(data_ena),.halt(halt),.zero(zero),.ena(contr_ena),.opcode(opcode));
原理图(详看大图)
外设：addr_decode : 根据地址选通ram or rom； ram可读可写 rom仅读
Project_rv: tiny_risc_v_cpu by liangkangnan
设计需求：三级流水线，即取指，译码，执行，支持RV32IM指令集等 rv内容参见 rv中文手册
32bits RV32I基础整数指令集(47条) 扩展硬件乘法器：(R) : mul mulh mulhsu mulhu div divu rem remu
R: func-7 rs2-5 rs1-5 func-3 rd-5 opcode-7 寄存器-寄存器操作 add sub sll slt sltu xor srl sra or and
I: imm-12 rs1-5 func-3 rd-5 opcode-7 短立即数计算和访存load lb lh lw lbu lhu addi slti sltiu xori ori andi fence fence.i ecall ebreak csrrw csrrs csrrc csrrwi cssrrsi csrrci
S: imm-7 rs2-5 rs1-5 func-3 imm-5 opcode-7 访存store sb sh sw
B: imm-1 imm-6 rs2-5 rs1-5 func-3 imm-4 imm-1 opcode-7 条件跳转 beq bne blt bge bltu bgeu
U: imm-20 rd-5 opcode-7 长立即数 lui auipc
J: imm-1 imm-10 imm-1 imm-8 rd-5 opcode-7 无条件跳转 jal jalr
tinyriscv.v 结构分析
// tinyriscv处理器核顶层模块
module tinyriscv(
input wire clk,
input wire rst,
output wire[`MemAddrBus] rib_ex_addr_o, // 读、写外设的地址
input wire[`MemBus] rib_ex_data_i, // 从外设读取的数据
output wire[`MemBus] rib_ex_data_o, // 写入外设的数据
output wire rib_ex_req_o, // 访问外设请求
output wire rib_ex_we_o, // 写外设标志
output wire[`MemAddrBus] rib_pc_addr_o, // 取指地址
input wire[`MemBus] rib_pc_data_i, // 取到的指令内容
input wire[`RegAddrBus] jtag_reg_addr_i, // jtag模块读、写寄存器的地址
input wire[`RegBus] jtag_reg_data_i, // jtag模块写寄存器数据
input wire jtag_reg_we_i, // jtag模块写寄存器标志
output wire[`RegBus] jtag_reg_data_o, // jtag模块读取到的寄存器数据
input wire rib_hold_flag_i, // 总线暂停标志
input wire jtag_halt_flag_i, // jtag暂停标志
input wire jtag_reset_flag_i, // jtag复位PC标志
input wire[`INT_BUS] int_i // 中断信号
);
// pc寄存器: 重置->`CpuResetAddr | jump: pc-> jump_addr_i | hold: pc->pc | else : pc + 4
pc_reg u_pc_reg(.clk(clk),.rst(rst),.jtag_reset_flag_i(jtag_reset_flag_i),.pc_o(pc_pc_o),.hold_flag_i(ctrl_hold_flag_o),.jump_flag_i(ctrl_jump_flag_o),.jump_addr_i(ctrl_jump_addr_o));
// 控制模块: 发出跳转、暂停流水线信号 优先级：jump | exhold | clinthold 暂停流水线 -> ribhold暂停pc -> jtag 暂停流水线
ctrl u_ctrl(.rst(rst),.jump_flag_i(ex_jump_flag_o),.jump_addr_i(ex_jump_addr_o),.hold_flag_ex_i(ex_hold_flag_o),.hold_flag_rib_i(rib_hold_flag_i),.hold_flag_o(ctrl_hold_flag_o),.hold_flag_clint_i(clint_hold_flag_o),.jump_flag_o(ctrl_jump_flag_o),.jump_addr_o(ctrl_jump_addr_o),.jtag_halt_flag_i(jtag_halt_flag_i));
// 通用r1r2寄存器读写操作: 原子写r1,r2 并行读r1,r2 优先级 ex -> jtag
regs u_regs(.clk(clk),.rst(rst),.we_i(ex_reg_we_o),.waddr_i(ex_reg_waddr_o),.wdata_i(ex_reg_wdata_o),.raddr1_i(id_reg1_raddr_o),.rdata1_o(regs_rdata1_o),.raddr2_i(id_reg2_raddr_o),.rdata2_o(regs_rdata2_o),.jtag_we_i(jtag_reg_we_i),.jtag_addr_i(jtag_reg_addr_i),.jtag_data_i(jtag_reg_data_i),.jtag_data_o(jtag_reg_data_o)
);
// 状态控制寄存器：读写 优先级 ex -> clint
csr_reg u_csr_reg(.clk(clk),.rst(rst),.we_i(ex_csr_we_o),.raddr_i(id_csr_raddr_o),.waddr_i(ex_csr_waddr_o),.data_i(ex_csr_wdata_o),.data_o(csr_data_o),.global_int_en_o(csr_global_int_en_o),.clint_we_i(clint_we_o),.clint_raddr_i(clint_raddr_o),.clint_waddr_i(clint_waddr_o),.clint_data_i(clint_data_o),.clint_data_o(csr_clint_data_o),.clint_csr_mtvec(csr_clint_csr_mtvec),.clint_csr_mepc(csr_clint_csr_mepc),.clint_csr_mstatus(csr_clint_csr_mstatus));
// 传递指令给译码器：包括指令地址和指令内容
if_id u_if_id(.clk(clk),.rst(rst),.inst_i(rib_pc_data_i),.inst_addr_i(pc_pc_o),.int_flag_i(int_i),.int_flag_o(if_int_flag_o),.hold_flag_i(ctrl_hold_flag_o),.inst_o(if_inst_o),.inst_addr_o(if_inst_addr_o)
);
// 指令解码器：传入指令地址32和内容32 寄存器1&2&csr的数据 根据后七位判断指令类型 输出寄存器操作 除以下特殊指令,均 读写地址置零 写标志置零
INST_TYPE_I : 0010011 func3 ：[立即数&rs1加、比较、异或、与、移位]addi slti sltiu xori ori andi slli sri 获取操作数(符号位扩展) 设置读rs1和写rd: o
INST_TYPE_R_M : 0110011 func7 ：R/M func3 : [rs1&rs2加、比较、异或、与、移位]add_sub sll slt sltu xor sr or and 获取操作数 设置读rs1&2和写rd: o / func3 : [rs1&2乘、高位乘、有无符号乘]mul mulhu mulh mulhsu 获取操作数 设置读rs1&2和写rd：[rs1&2除法、无符号除法、求余、无符号余]div divu rem remu 获取操作数 设置读rs1&2和写rd: o
INST_TYPE_L : 0000011 func3 : [字节、半字、字加载offset & rs1]lb lh lw lbu lhu 获取操作数(符号位扩展) 设置读rs1和写rd:o
INST_TYPE_S : 0100011 func3 : [存rs2字节、字、半字至内存地址rs1+offset]sb sw sh 获取操作数off rs1 设置读rs1&2:o
INST_TYPE_B : 1100011 func3 : [r1r2相等、不等、小于、大于时pc分支offset]beq bne blt bge bltu bgeu 获取操作数rs1&2 跳转操作数pcaddr-off 设置读rs1&2:o
INST_JAL : 1101111 跳转并链接 rd off ；x[rd] = pc+4; pc += sext(offset) 暂存下条指令，并跳转offset 获取操作数pc 4 跳转操作数pc off 写rd
INST_JALR : 1100111 跳转并寄存器链接 t =pc+4; pc=(x[rs1]+sext(offset))&~1; x[rd]=t 暂存下条指令，并跳转offset 获取操作数pc 4 跳转rs1 off 写rd
INST_LUI : 0110111 高位立即数加载 x[rd] = sext(immediate[31:12] << 12) 操作数 {inst_i[31:12], 12'b0} 写入rd
INST_AUIPC : 0010111 PC加立即数 x[rd] = pc + sext(immediate[31:12] << 12) 操作数 pc {inst_i[31:12], 12'b0} 写入rd
INST_NOP_OP : 0000001 空 同默认
INST_FENCE : 0001111 同步内存和 I/O 跳转操作数pc 4
INST_CSR : 1110011 func3 : [读后写、读后置位(CSRs[csr] | x[rs1])、读后清除控制状态寄存器]csrrw csrrs crsrc 设置读rs1 写rd csr可写: csrrwi csrrsi csrrci 写rd csr可写:o
id u_id(.rst(rst),.inst_i(if_inst_o),.inst_addr_i(if_inst_addr_o),.reg1_rdata_i(regs_rdata1_o),.reg2_rdata_i(regs_rdata2_o),.ex_jump_flag_i(ex_jump_flag_o),.reg1_raddr_o(id_reg1_raddr_o),.reg2_raddr_o(id_reg2_raddr_o),.inst_o(id_inst_o),.inst_addr_o(id_inst_addr_o),.reg1_rdata_o(id_reg1_rdata_o),.reg2_rdata_o(id_reg2_rdata_o),.reg_we_o(id_reg_we_o),.reg_waddr_o(id_reg_waddr_o),.op1_o(id_op1_o),.op2_o(id_op2_o),.op1_jump_o(id_op1_jump_o),.op2_jump_o(id_op2_jump_o),.csr_rdata_i(csr_data_o),.csr_raddr_o(id_csr_raddr_o),.csr_we_o(id_csr_we_o),.csr_rdata_o(id_csr_rdata_o),.csr_waddr_o(id_csr_waddr_o));
// 从译码器传参给执行器：pc和内容 通用、csr寄存器写标志、读写地址 四个操作数：计算和跳转
id_ex u_id_ex(.clk(clk),.rst(rst),.inst_i(id_inst_o),.inst_addr_i(id_inst_addr_o),.reg_we_i(id_reg_we_o),.reg_waddr_i(id_reg_waddr_o),.reg1_rdata_i(id_reg1_rdata_o),.reg2_rdata_i(id_reg2_rdata_o),.hold_flag_i(ctrl_hold_flag_o),.inst_o(ie_inst_o),.inst_addr_o(ie_inst_addr_o),.reg_we_o(ie_reg_we_o),.reg_waddr_o(ie_reg_waddr_o),.reg1_rdata_o(ie_reg1_rdata_o),.reg2_rdata_o(ie_reg2_rdata_o),.op1_i(id_op1_o),.op2_i(id_op2_o),.op1_jump_i(id_op1_jump_o),.op2_jump_i(id_op2_jump_o),.op1_o(ie_op1_o),.op2_o(ie_op2_o),.op1_jump_o(ie_op1_jump_o),.op2_jump_o(ie_op2_jump_o),.csr_we_i(id_csr_we_o),.csr_waddr_i(id_csr_waddr_o),.csr_rdata_i(id_csr_rdata_o),.csr_we_o(ie_csr_we_o),.csr_waddr_o(ie_csr_waddr_o),.csr_rdata_o(ie_csr_rdata_o));
// 执行！根据指令 与内存 除法器 通用寄存器 csr寄存器 控制器交互
ex u_ex(.rst(rst),.inst_i(ie_inst_o),.inst_addr_i(ie_inst_addr_o),.reg_we_i(ie_reg_we_o),.reg_waddr_i(ie_reg_waddr_o),.reg1_rdata_i(ie_reg1_rdata_o),.reg2_rdata_i(ie_reg2_rdata_o),.op1_i(ie_op1_o),.op2_i(ie_op2_o),.op1_jump_i(ie_op1_jump_o),.op2_jump_i(ie_op2_jump_o),.mem_rdata_i(rib_ex_data_i),.mem_wdata_o(ex_mem_wdata_o),.mem_raddr_o(ex_mem_raddr_o),.mem_waddr_o(ex_mem_waddr_o),.mem_we_o(ex_mem_we_o).mem_req_o(ex_mem_req_o),.reg_wdata_o(ex_reg_wdata_o),.reg_we_o(ex_reg_we_o),.reg_waddr_o(ex_reg_waddr_o),.hold_flag_o(ex_hold_flag_o),.jump_flag_o(ex_jump_flag_o),.jump_addr_o(ex_jump_addr_o),.int_assert_i(clint_int_assert_o),.int_addr_i(clint_int_addr_o),.div_ready_i(div_ready_o),.div_result_i(div_result_o),.div_busy_i(div_busy_o),.div_reg_waddr_i(div_reg_waddr_o),.div_start_o(ex_div_start_o),.div_dividend_o(ex_div_dividend_o),.div_divisor_o(ex_div_divisor_o),.div_op_o(ex_div_op_o),.div_reg_waddr_o(ex_div_reg_waddr_o),.csr_we_i(ie_csr_we_o),.csr_waddr_i(ie_csr_waddr_o),.csr_rdata_i(ie_csr_rdata_o),.csr_wdata_o(ex_csr_wdata_o),.csr_we_o(ex_csr_we_o),.csr_waddr_o(ex_csr_waddr_o));
// 除法器
div u_div(.clk(clk),.rst(rst),.dividend_i(ex_div_dividend_o),.divisor_i(ex_div_divisor_o),.start_i(ex_div_start_o),.op_i(ex_div_op_o),.reg_waddr_i(ex_div_reg_waddr_o),.result_o(div_result_o),.ready_o(div_ready_o),.busy_o(div_busy_o),.reg_waddr_o(div_reg_waddr_o));
// clint模块例化
clint u_clint(.clk(clk),.rst(rst),.int_flag_i(if_int_flag_o),.inst_i(id_inst_o),.inst_addr_i(id_inst_addr_o),.jump_flag_i(ex_jump_flag_o),.jump_addr_i(ex_jump_addr_o),.hold_flag_i(ctrl_hold_flag_o),.div_started_i(ex_div_start_o),.data_i(csr_clint_data_o),.csr_mtvec(csr_clint_csr_mtvec),.csr_mepc(csr_clint_csr_mepc),.csr_mstatus(csr_clint_csr_mstatus),.we_o(clint_we_o),.waddr_o(clint_waddr_o),.raddr_o(clint_raddr_o),.data_o(clint_data_o),.hold_flag_o(clint_hold_flag_o),.global_int_en_i(csr_global_int_en_o),.int_addr_o(clint_int_addr_o),.int_assert_o(clint_int_assert_o));
tinyriscv_soc_top.v 结构分析
// tinyriscv soc顶层模块 - 内核连接外设
// tinyriscv处理器核模块例化
tinyriscv u_tinyriscv(.clk(clk),.rst(rst),.rib_ex_addr_o(m0_addr_i),.rib_ex_data_i(m0_data_o),.rib_ex_data_o(m0_data_i),.rib_ex_req_o(m0_req_i),.rib_ex_we_o(m0_we_i),.rib_pc_addr_o(m1_addr_i),.rib_pc_data_i(m1_data_o),.jtag_reg_addr_i(jtag_reg_addr_o),.jtag_reg_data_i(jtag_reg_data_o),.jtag_reg_we_i(jtag_reg_we_o),.jtag_reg_data_o(jtag_reg_data_i),.rib_hold_flag_i(rib_hold_flag_o),.jtag_halt_flag_i(jtag_halt_req_o),.jtag_reset_flag_i(jtag_reset_req_o),.int_i(int_flag));
// rom模块例化
rom u_rom(.clk(clk),.rst(rst),.we_i(s0_we_o),.addr_i(s0_addr_o),.data_i(s0_data_o),.data_o(s0_data_i));
// ram模块例化
ram u_ram(.clk(clk),.rst(rst),.we_i(s1_we_o),.addr_i(s1_addr_o),.data_i(s1_data_o),.data_o(s1_data_i));
// timer模块例化
timer timer_0(.clk(clk),.rst(rst),.data_i(s2_data_o),.addr_i(s2_addr_o),.we_i(s2_we_o),.data_o(s2_data_i),.int_sig_o(timer0_int));
// uart模块例化
uart uart_0(.clk(clk),.rst(rst),.we_i(s3_we_o),.addr_i(s3_addr_o),.data_i(s3_data_o),.data_o(s3_data_i),.tx_pin(uart_tx_pin),.rx_pin(uart_rx_pin));
// io0
assign gpio[0] = (gpio_ctrl[1:0] == 2'b01)? gpio_data[0]: 1'bz;
assign io_in[0] = gpio[0];
// io1
assign gpio[1] = (gpio_ctrl[3:2] == 2'b01)? gpio_data[1]: 1'bz;
assign io_in[1] = gpio[1];
// gpio模块例化
gpio gpio_0(.clk(clk),.rst(rst),.we_i(s4_we_o),.addr_i(s4_addr_o),.data_i(s4_data_o),.data_o(s4_data_i),.io_pin_i(io_in),.reg_ctrl(gpio_ctrl),.reg_data(gpio_data)
);
// spi模块例化
spi spi_0(.clk(clk),.rst(rst),.data_i(s5_data_o),.addr_i(s5_addr_o),.we_i(s5_we_o),.data_o(s5_data_i),.spi_mosi(spi_mosi),.spi_miso(spi_miso),.spi_ss(spi_ss),.spi_clk(spi_clk));
// RISC-V Internal Bus
rib u_rib(.clk(clk),.rst(rst),
// master 0 interface
.m0_addr_i(m0_addr_i),.m0_data_i(m0_data_i),.m0_data_o(m0_data_o),.m0_req_i(m0_req_i),.m0_we_i(m0_we_i),
// master 1 interface
.m1_addr_i(m1_addr_i),.m1_data_i(`ZeroWord),.m1_data_o(m1_data_o),.m1_req_i(`RIB_REQ),.m1_we_i(`WriteDisable),
// master 2 interface
.m2_addr_i(m2_addr_i),.m2_data_i(m2_data_i),.m2_data_o(m2_data_o),.m2_req_i(m2_req_i),.m2_we_i(m2_we_i),
// master 3 interface
.m3_addr_i(m3_addr_i),.m3_data_i(m3_data_i),.m3_data_o(m3_data_o),.m3_req_i(m3_req_i),.m3_we_i(m3_we_i),
// slave 0 interface
.s0_addr_o(s0_addr_o),.s0_data_o(s0_data_o),.s0_data_i(s0_data_i),.s0_we_o(s0_we_o),
// slave 1 interface
.s1_addr_o(s1_addr_o),.s1_data_o(s1_data_o),.s1_data_i(s1_data_i),.s1_we_o(s1_we_o),
// slave 2 interface
.s2_addr_o(s2_addr_o),.s2_data_o(s2_data_o),.s2_data_i(s2_data_i),.s2_we_o(s2_we_o),
// slave 3 interface
.s3_addr_o(s3_addr_o),.s3_data_o(s3_data_o),.s3_data_i(s3_data_i),.s3_we_o(s3_we_o),
// slave 4 interface
.s4_addr_o(s4_addr_o),.s4_data_o(s4_data_o),.s4_data_i(s4_data_i),.s4_we_o(s4_we_o),
// slave 5 interface
.s5_addr_o(s5_addr_o),.s5_data_o(s5_data_o),.s5_data_i(s5_data_i),.s5_we_o(s5_we_o),
.hold_flag_o(rib_hold_flag_o));
// 串口下载模块例化
uart_debug u_uart_debug(.clk(clk),.rst(rst),.debug_en_i(uart_debug_pin),.req_o(m3_req_i),.mem_we_o(m3_we_i),.mem_addr_o(m3_addr_i),.mem_wdata_o(m3_data_i),.mem_rdata_i(m3_data_o));
// jtag模块例化
jtag_top #(.DMI_ADDR_BITS(6),.DMI_DATA_BITS(32),.DMI_OP_BITS(2)) u_jtag_top(.clk(clk),.jtag_rst_n(rst),.jtag_pin_TCK(jtag_TCK),.jtag_pin_TMS(jtag_TMS),.jtag_pin_TDI(jtag_TDI),.jtag_pin_TDO(jtag_TDO),.reg_we_o(jtag_reg_we_o),.reg_addr_o(jtag_reg_addr_o),.reg_wdata_o(jtag_reg_data_o),.reg_rdata_i(jtag_reg_data_i),.mem_we_o(m2_we_i),.mem_addr_o(m2_addr_i),.mem_wdata_o(m2_data_i),.mem_rdata_i(m2_data_o),.op_req_o(m2_req_i),.halt_req_o(jtag_halt_req_o),.reset_req_o(jtag_reset_req_o));
测试1500条指令，验证了暂停，跳转，和pc+4的功能
编译指令：make comp 仿真： ./simv -gui 查看覆盖率：make cov

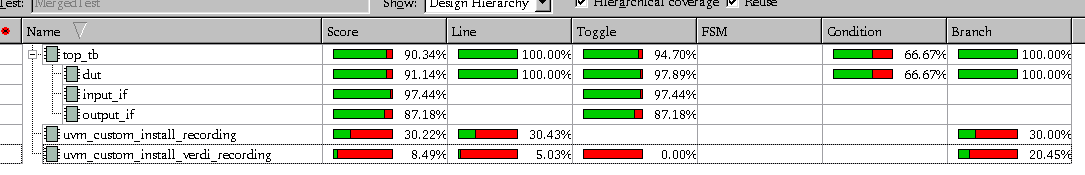

代码覆盖率：
条件覆盖率为2/3是一条|语句未完全判断

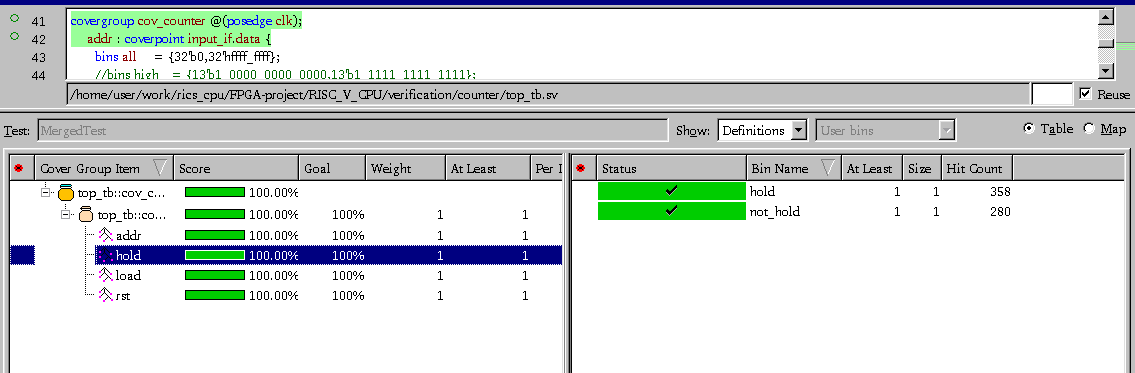

功能覆盖率：
rst，jump，hold，inst addr 均为100%；
测试了优先级判断，寄存器读写（含零寄存器5'b0），jtag的寄存器读写操作
结果比较方法：result = (get_actual.jdata===tmp_tran.jdata)&&(get_actual.data===tmp_tran.data);//包含不定态，要用===
测试结果： Compare SUCCESSFULLY

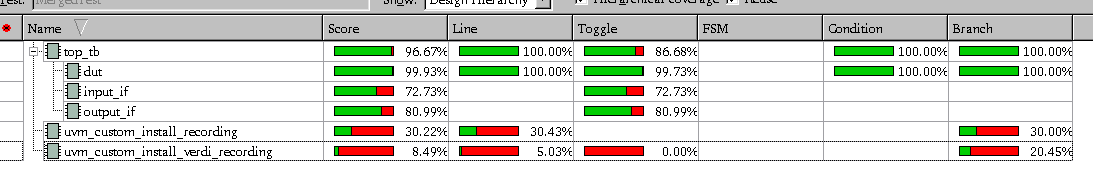

代码覆盖率：
功能覆盖率：
只测试指令执行和pc跳转功能 有两种思路：
1.在transaction中直接生成随机指令
会生成大量非法指令，很难达到覆盖率要求，例如使用15000条随机指令，代码覆盖率仅有60%，状态机覆盖率更是只有35%，所以有必要开发一个随机指令合法生成平台
2.搭建随机指令生成平台
使用instr_gen平台生成可配置的指令流，包括RV32im全部55条指令，可配置各种指令的占比。

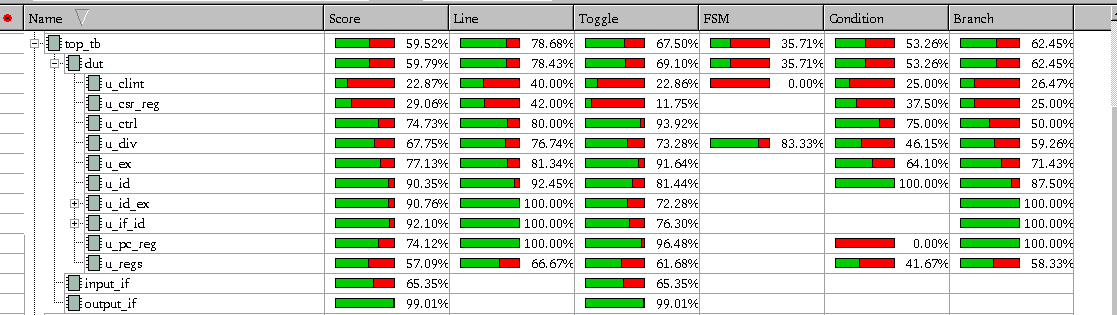

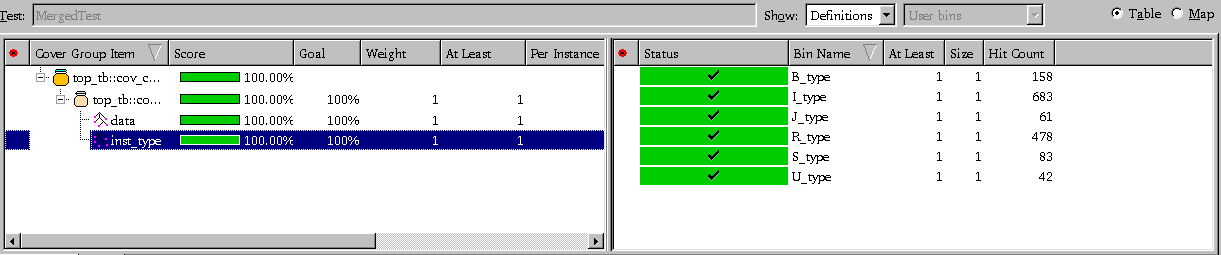

使用指令生成平台控制指令，仅产生1500条指令便可达到很高的覆盖率(各指令权重均为1)，图中clint覆盖率较低是因为未考虑各种中断，而非指令不全：
仅测试add指令：
