Fazer o modelo e-r completo do sistema selecionado, definindo todas as entidades e relacionamentos necessários ao sistema, suas restrições de integridade e cardinalidades. Também devem especificar o modelo relacional do sistema selecionado, tomando como base o modelo conceitual e-r já previamente definido, mostrando os atributos chaves das tabelas, como também, demonstrando a normalizando de todas elas. As restrições de integridade, domínio e entidade devem ser documentadas e apresentadas nesta etapa. Também devem estar listadas quais são as possíveis consultas e quais deverão ser implementadas como stored-procedures.
O sistema final deverá estar implementado usando uma linguagem de programação e sgbd de sua preferência. Todas as funcionalidades básicas do sistema de compra, pesquisa, remoção e cadastro de filmes/ofertas deverão estar funcionando. Projetos sem a devida aplicação funcional serão rejeitados sumariamente. É verdade esse Bilete!
O Cinema Sauro funciona como 45 Salas Multiplex em um luxuoso Shopping Center de Sousa.
- Para cada sala do cinema existe um cronograma de filmes a serem exibidos na mesma, podendo um mesmo filme estar alocado em mais de uma sala, e podendo uma mesma sala exibir mais de um filme, em horários diferentes.
- Existe um cadastro de próximas estreias, e um sistema de compra antecipada de ingresso para estes filmes. Obviamente que também o ingresso para o mesmo é dia é possível. Esta operação é realizada através de cartão de crédito, e é cobrada uma taxa extra de 10% em cima do valor da bilheteria.
- O valor do ingresso varia de acordo com o dia da semana, e com as seguintes categorias: adulto, estudante, infantil, idoso e flamenguista. Neste caso, o flamenguista possui entrada gratuita, o infantil paga apenas 25%, o adulto paga entrada inteira, os demais pagam meia entrada.
- Uma pessoa pode comprar mais de um ingresso. E o este conjunto de ingressos podem ser para filmes, salas e horários distintos.
- A cada sala possui sua capacidade e a venda de ingressos deve estar limitada a isso.
- Os filmes dispõem de informações sobre os atores principais, a censura, categoria (comédia, romance, ficção, ação, suspense...), sua censura e sua duração, a Empresa Produtora e se é Nacional ou não.
- O sistema tb deve dar suporte no que tange a compra de itens na lanchonete do cinema.
- Durante o processo de compra de ingresso, devem ser listadas as ofertas da lanchonete do dia. O comprador poderá incluir um ou mais ofertas a sua compra.
- Para cada ingresso ou oferta comprada, devem ser impressos vouchers ao final da compra.
- Durante a apresentação do projeto, o sistema deve estar devidamente alimentado com dados para permitir seu teste.
- O sistema deve possuir interface gráfica. Podendo ser uma inteface Web, desktop ou console.
- Para a segunda etapa, deve ser apresentado em um documento a parte o projeto físico do banco com todas as suas consultas DDL, DML e DQL.

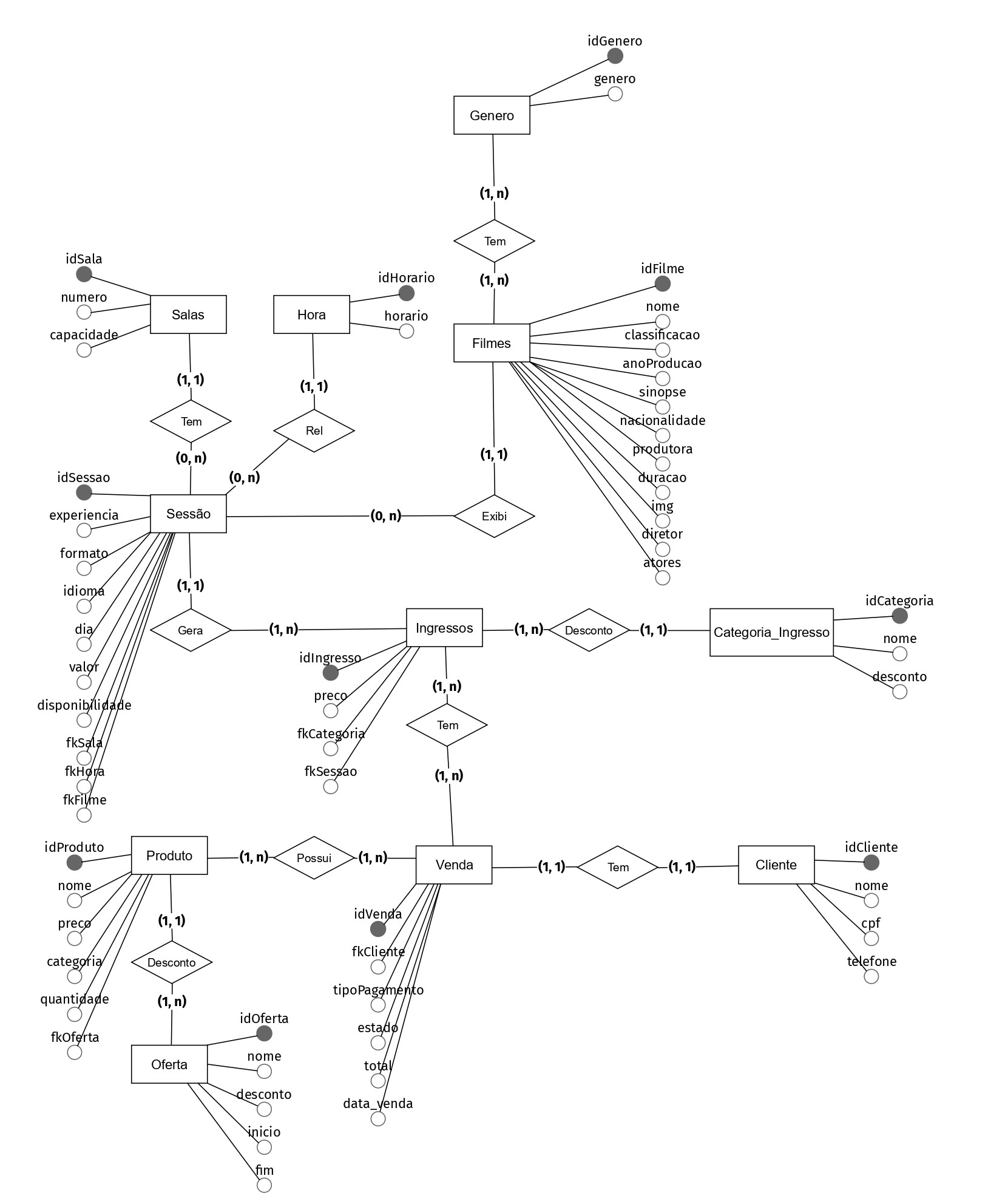

Link para total visualização: Modelagem conceitual
A tabela filme é onde está armazenada as informações de filmes, foi normalizada usando a primeira regra normal em gênero por seus dados serem multi-valorados, tendo relacionamento N,N, pois um filme pode ser comedia e ação, por exemplo.
O mesmo para a tabela sessão, onde sala e hora possuem cardinalidade 0,1 e sessão possui cardinalidade 1,1 em ambas, pois sessão pode ter apenas 1 sala ou 1 hora, está tabela é onde está armazenada informações das sessões disponíveis em exibição.
Ingresso possui normalização de sua tabela desconto por ser multi-valorada e é a tabela de maior movimentação no banco de dados.
Produto é a tabela da lanchonete, onde se encontra todos os dados de produtos referente a consumo no cinema e suas ofertas
Cliente possui os dados cadastrais e é dela que é retida informações para uma venda.
Venda é a tabela que constitui todos os dados de vendas de produtos e ingressos, possui relacionamento N,N com ambas já que um produto ou ingresso pode está em várias vendas, e vendas pode ter vários ingressos e produtos.

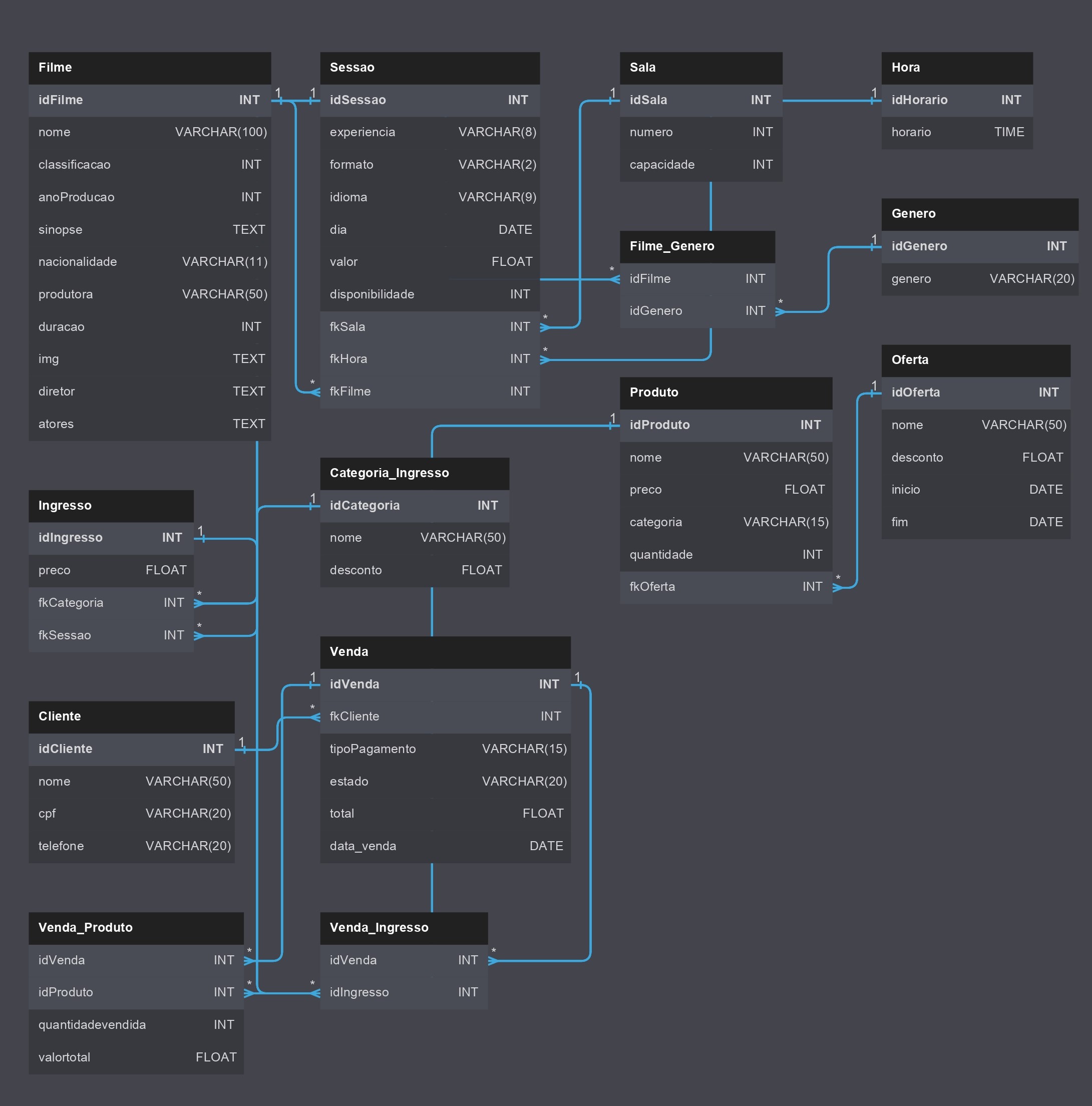

Link para total visualização: Modelagem Lógica

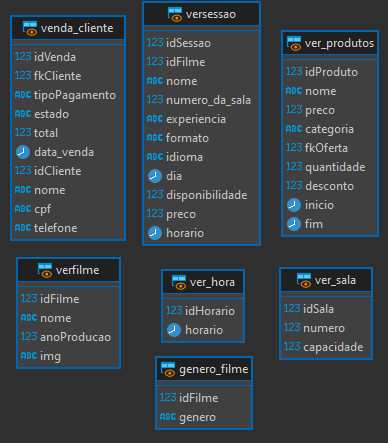

Criação de views para consultas mais utilizadas no banco de dados do cinema, com estes select trazem informações para serem expostas no front end e back end do cinema.
Comandos DDL (Data definition language) para criação do banco de dados Cinema Sauro em postgresql, ao final alter tables com a criação de todas as chaves estrangeiras para referência das tabelas.
CREATE TABLE Filme
(
idFilme SERIAL PRIMARY KEY,
nome VARCHAR(100) NOT NULL,
classificacao INT,
anoProducao INT,
sinopse TEXT,
nacionalidade VARCHAR(11),
produtora VARCHAR(50),
duracao INT,
img TEXT,
diretor TEXT,
atores TEXT
);
CREATE TABLE Sessao ( idSessao SERIAL PRIMARY KEY, experiencia VARCHAR(8), formato VARCHAR(2), idioma VARCHAR(9), dia DATE, valor FLOAT, disponibilidade INT, fkSala INT, fkHora INT, fkFilme INT );
CREATE TABLE Sala ( idSala SERIAL PRIMARY KEY, numero INT UNIQUE NOT NULL, capacidade INT NOT NULL );
CREATE TABLE Hora ( idHorario SERIAL PRIMARY KEY, horario TIME UNIQUE NOT NULL );
CREATE TABLE Ingresso ( idIngresso SERIAL PRIMARY KEY, preco FLOAT, fkCategoria INT, fkSessao INT );
CREATE TABLE Categoria_Ingresso ( idCategoria SERIAL PRIMARY KEY, nome VARCHAR(50) UNIQUE, desconto FLOAT );
CREATE TABLE Filme_Genero ( idFilme INT, idGenero INT );
CREATE TABLE Genero ( idGenero SERIAL PRIMARY KEY, genero VARCHAR(20) UNIQUE NOT NULL );
CREATE TABLE Cliente ( idCliente SERIAL PRIMARY KEY, nome VARCHAR(50), cpf VARCHAR(20), telefone TELEFONE(20) );
CREATE TABLE Venda ( idVenda SERIAL PRIMARY KEY, fkCliente INT, tipoPagamento VARCHAR(15), estado VARCHAR(20), total FLOAT, data_venda DATE );
CREATE TABLE Produto ( idProduto SERIAL PRIMARY KEY, nome VARCHAR(50), preco FLOAT, categoria VARCHAR(15), quantidade INT, fkOferta INT );
CREATE TABLE Oferta ( idOferta SERIAL PRIMARY KEY, nome VARCHAR(50), desconto FLOAT, inicio DATE, fim DATE );
CREATE TABLE Venda_Produto ( idVenda INT, idProduto INT, quantidadevendida INT, valortotal FLOAT, PRIMARY KEY(idVenda, idProduto) );
CREATE TABLE Venda_Ingresso ( idVenda INT, idIngresso INT, PRIMARY KEY (idVenda, idIngresso) );
ALTER TABLE "Filme_Genero" ADD CONSTRAINT idFilme FOREIGN KEY(idFilme) REFERENCES "Filme" (idFilme) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Filme_Genero" ADD CONSTRAINT idGenero FOREIGN KEY (idGenero) REFERENCES "Genero" (idGenero) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Ingresso" ADD CONSTRAINT fkCategoria FOREIGN KEY (fkCategoria) REFERENCES "Categoria_Ingresso" (idCategoria) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Ingresso" ADD CONSTRAINT fkSessao FOREIGN KEY (fkSessao) REFERENCES "Sessao" (idSessao) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Sessao" ADD CONSTRAINT fkSala FOREIGN KEY (fkSala) REFERENCES "Sala" (idSala) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Sessao" ADD CONSTRAINT fkHora FOREIGN KEY (fkHora) REFERENCES "Hora" (idHorario) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Sessao" ADD CONSTRAINT fkFilme FOREIGN KEY (fkFilme) REFERENCES "Filme" (idFilme) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Venda" ADD CONSTRAINT fkCliente FOREIGN KEY (fkCliente) REFERENCES "Cliente" (idCliente) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Produto" ADD CONSTRAINT fkOferta FOREIGN KEY (fkOferta) REFERENCES "Oferta" (idOferta) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Venda_Produto" ADD CONSTRAINT idVenda FOREIGN KEY (idVenda) REFERENCES "Venda" (idVenda) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Venda_Produto" ADD CONSTRAINT idProduto FOREIGN KEY (idProduto) REFERENCES "Produto" (idProduto) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Venda_Ingresso" ADD CONSTRAINT idVenda FOREIGN KEY (idVenda) REFERENCES "Venda" (idVenda) ON DELETE CASCADE ON UPDATE CASCADE;
ALTER TABLE "Venda_Ingresso" ADD CONSTRAINT idIngresso FOREIGN KEY (idIngresso) REFERENCES "Ingresso" (idIngresso) ON DELETE CASCADE ON UPDATE CASCADE;
View para ver dados de sessão junto a filme:
CREATE OR REPLACE VIEW versessao AS SELECT SE."idSessao", FI."idFilme", FI.nome AS Nome, SA.numero AS Numero_Da_Sala, SE.experiencia AS Experiencia, SE.formato AS Formato, SE.idioma AS Idioma, SE.dia AS Dia, SE.disponibilidade AS Disponibilidade, SE.valor AS Preco, H.horario AS Horario FROM "Sessao" SE JOIN "Hora" H ON SE."fkHora" = H."idHorario" JOIN "Sala" SA ON SE."fkSala" = SA."idSala" JOIN "Filme" FI ON SE."fkFilme" = FI."idFilme" ORDER BY SE."idSessao";
View para ver as principais colunas de filme:
CREATE OR REPLACE VIEW verfilme AS SELECT FI."idFilme", FI.nome, FI."anoProducao", FI.img FROM "Filme" FI ORDER BY "idFilme";
View com informações completas de uma venda e os dados do cliente comprador:
CREATE OR REPLACE VIEW venda_cliente AS SELECT v."idVenda", v."fkCliente", v."tipoPagamento", v.estado, v.total, v.data_venda, c."idCliente", c.nome, c.cpf, c.telefone FROM "Venda" v LEFT JOIN "Cliente" c ON v."fkCliente" = c."idCliente";
View para mostrar os N gêneros do filme:
CREATE OR REPLACE VIEW genero_filme AS SELECT fg."idFilme", g.genero FROM "Filme_Genero" fg JOIN "Genero" g ON fg."idGenero" = g."idGenero";
View para produtos que ainda estão em comercialização:
CREATE OR REPLACE VIEW ver_produtos AS SELECT p."idProduto", p.nome, p.preco, p.categoria, p."fkOferta", p.quantidade FROM "Produto" p WHERE p.quantidade > 0;
View para hora do filme:
CREATE OR REPLACE VIEW ver_hora AS SELECT "Hora"."idHorario", "Hora".horario FROM "Hora";
View para informações da sala:
CREATE OR REPLACE VIEW ver_sala AS SELECT "Sala"."idSala", "Sala".numero, "Sala".capacidade FROM "Sala";
INSERT INTO "Sala" (numero, capacidade) VALUES (12, 12);
INSERT INTO "Hora" (horario) VALUES ('16:00');
INSERT INTO "Sessao" (experiencia, formato, idioma, "fkSala", "fkFilme", "fkHora", dia, valor, disponibilidade) VALUES ('VIP', '3D', 'LEGENDADO', 3, 3, 1, '2022-12-13', 40, 30);
INSERT INTO "Filme" (nome, classificacao, duracao, "anoProducao", sinopse, nacionalidade, produtora, img, diretor, atores) VALUES ('Avatar: O Caminho da Água', 0, 300, 2022, 'Após formar uma família, Jake Sully e Neytiri fazem de tudo para ficarem juntos. No entanto, eles devem sair de casa e explorar as regiões de Pandora quando uma antiga ameaça ressurge, e Jake deve travar uma guerra difícil contra os humanos.', 'Estrangeiro', 'Century Studios', 'https://www.claquete.com.br/fotos/filmes/poster/11971_medio.jpg', 'James Cameron', 'Zoe Saldana, Kate Winslet, Sigourney Weaver, David Thewlis, Giovanni Ribisi');
INSERT INTO "Genero" (genero) VALUES ('Ficção cientifica');
INSERT INTO "Filme_Genero" VALUES (18, 7);
INSERT INTO "Ingresso" (preco, "fkCategoria", "fkSessao") VALUES (3, 5, 7);
INSERT INTO "Categoria_Ingresso" (nome, desconto) VALUES ('FLAMENGUISTA', 1);
INSERT INTO "Cliente" (nome, cpf, telefone) VALUES ('Lucas', '993293921', '(83) 999319239');
INSERT INTO "Venda" ("fkCliente", "tipoPagamento", estado, total, data_venda) VALUES (8, 'Credito', 'Aguardando', 34, '2022-12-06');
INSERT INTO "Venda_Ingresso" VALUES (3, 3);
INSERT INTO "Oferta" (nome, desconto, inicio, fim) VALUES ('refrigerante', 10, '2022-12-06', '2022-12-10');
INSERT "Produto" (nome, preco, categoria, "fkOferta", quantidade) VALUES ('Chocolate', 8, 'Comida', 2, 30);
INSERT INTO "Venda_Produto" ("idVenda", idproduto, quantidadevendida, valortotal) VALUES (1, 7, 2, 16);
