Google Cloud Message(GCM)是Google提供給開發者使用的推播服務平台(Push Notification Service) 其前身稱為Android Cloud to Device Messaging(C2DM),此於Android 2.2(Froyo)開始支援 在2012/6/27更名為Google Cloud Message(在Android 4.1發佈前)

GCM主要功能是透過Google的連結伺服器發佈信息給Android的裝置,藉此達到通知的功能 舉例來說:A在B的FB塗鴉牆上留言,FB將藉由推播系統通知B說"有人在你塗鴉牆留言",這時候B的手機就會跳出通知來了唷。 **不過!**這個例子其實不太正確,原因是FB並不是使用GCM達到這些功能的,Facebook使用MQTT這項技術自行架設推播服務平台,這樣一來就不會受限於Google了! 若你有安裝Facebook APP的話可以在 設定 -> 應用程式管理 -> 執行中 點擊該應用程式來看即會看到如下畫面: MqttPushService即是一支背景程式負責接收來自FB的推播訊息

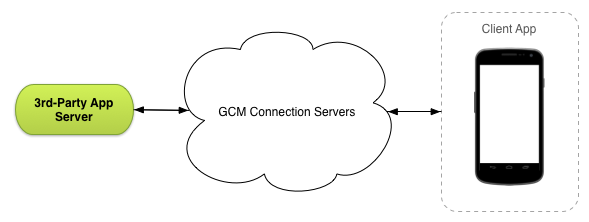

在開發上,GCM的應用主要架構如下圖所示:

GCM Architecture


(Reference: [https://developer.android.com/google/gcm/gcm.html](https://developer.android.com/google/gcm/gcm.html))

其中3rd-Party App Server是指由開發者所架設的伺服器,是訊息發布的來源,connection server只是當成轉傳中繼站。(至於Google公司有沒有把所有訊息備份下來我就不清楚了XD)

看到這裡可能會有人覺得納悶,為何不要直接第三方主機直接對手機傳送訊息就好? 這是由於手機有可能處於NAT網路後面,並不是固定IP,這時伺服器就無法主動找到手機發布訊息了,Connection Server就是解決連線問題的存在。 這也是許多APP應用上使用Push Notification Service的原因,至於是怎麼樣解決連線問題可以尋找一些關鍵技術: XMPPMQTTHTTP Binding


接下來將透過範例來說明整個GCM的運作過程,在開始前先提醒開發者,網路上可以找到許多GCM的實作案例,但是**Google官方在Android 3.1之後將實作的部分整合成API GoogleCloudMessaging,有些實作方式已經被棄用了!**
  • Get API Key

    首先,想要在第三方伺服器上使用GCM的推播服務需要先向Google申請使用API的金鑰。 所以請開發者先到**Google Developers Console**申請專案與開啟API Key

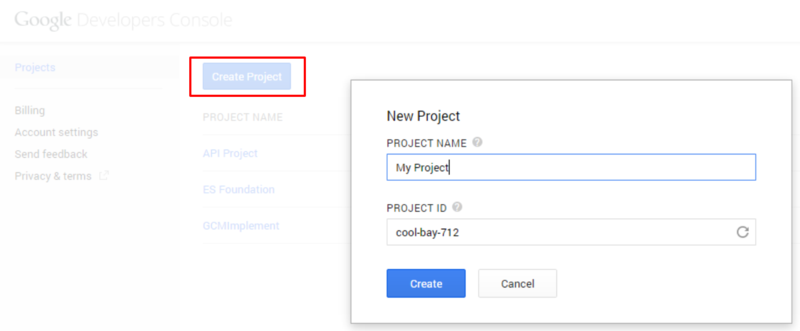

    • Create Project

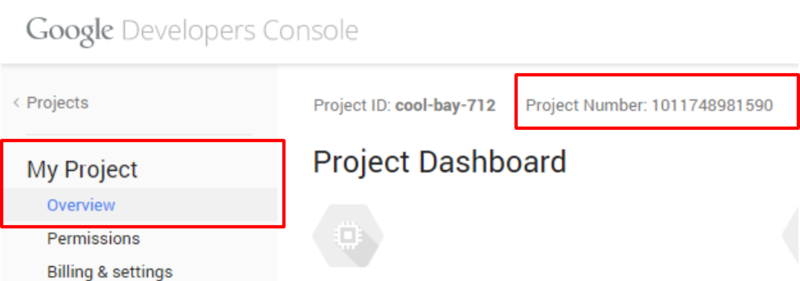

創建完後即可得到所謂的SenderID即是下圖中的Project Number,這會在APP的程式中使用到。

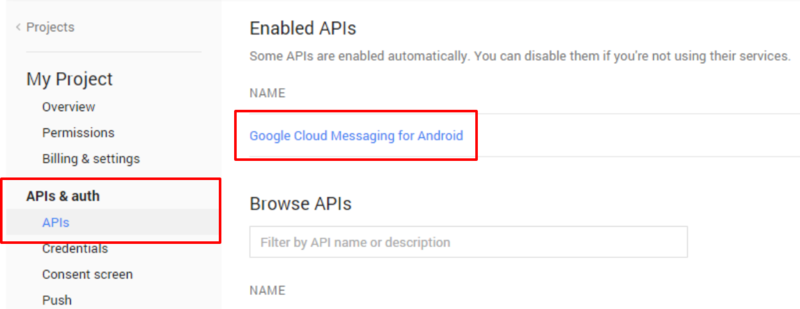

  • Apply API

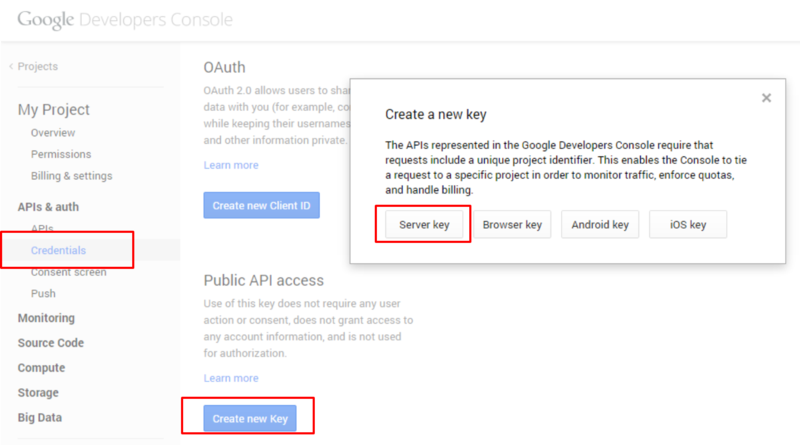

* Get Server Key

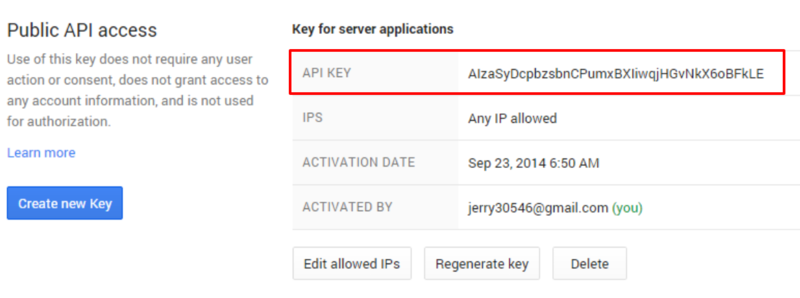

按下後會詢問指定伺服器IP,可以選擇不填寫,這樣任何IP都能使用這一組金鑰,如下圖所示,紅色框起來的部分就是產生的金鑰,隨後需要放到第三方伺服器的程式碼之中。



+ Implement 3rd-party Server

在實作第三方伺服器時有兩種選擇,主要是選擇Connection Server的種類:HTTP or XMPP。 兩者的差異可參考**Android官方說明**,本篇將介紹使用HTTP的方法,透過JSON檔將要推播的訊息進行封裝,藉由HTTP POST的方式傳送到Connection Server轉發給各推播對象。

這個Server主要有三個功能:註冊regID註銷regID推播訊息regID是由Android裝置向Google取得的一串識別碼,在選擇推播對象時即是使用此碼,為此Server需要將regID儲存起來,作為推播時的**"收件者"。 當然有註冊就有註銷的功能,是為了讓APP端選擇終止推播服務時不會再被推播打擾,這點很重要,是因為在APP端並無法透過API註銷**!這點將在後面做說明。

在此提供我實作的程式碼**GCMImplement,這是依據Google官方所提供的範例程式**修改而成(沒甚麼改才對XD)。 這邊提供我實作上的步驟與問題: 我使用的IDE是Intellij與架設Tomcat Server。

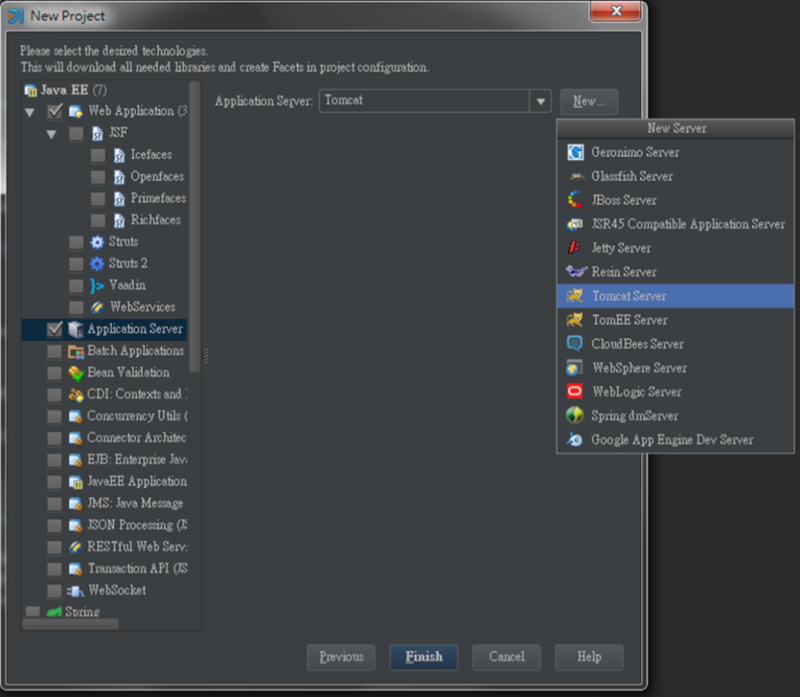

  • Create Project

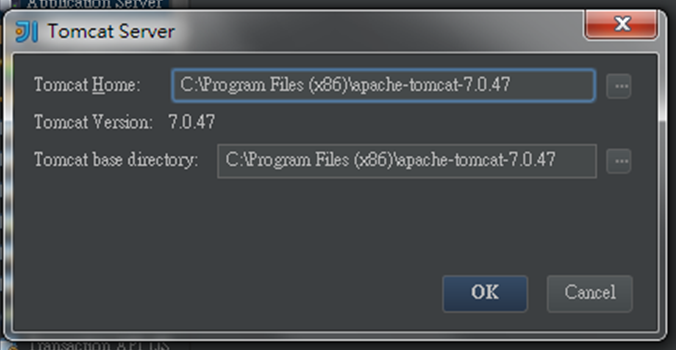

如果是第一次設定的下需要指定Tomcat Server的家目錄位址


  • Modify API Key
    在[project_home]/web/WEB-INF/classes/api.key檔案中,將在Developers Console取得的API KEY換上即可。
  • Error – no json library with gcm server API
    Google所提供的範例程式碼會使用到JSON的library,創建新專案實並不會導入及編譯。
    可以透過下列方法解決:

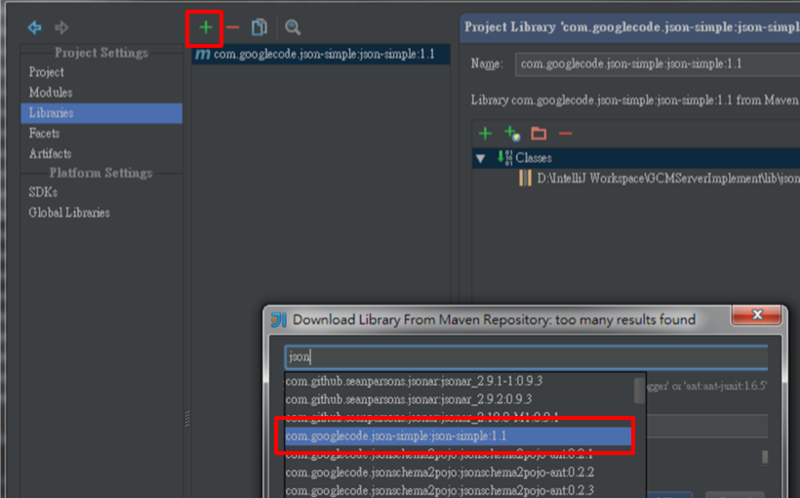

    File -> Project Structure -> Libraries -> "+" -> "com.googlecode.json-simple:json-simple:1.1"



+ Implement Client(APP)

由於APP要使用GCM需要用到額外的libraries,所以在實作前請確認Android SDK是否有下載必要的library。
在APP這邊主要歸分為三大類功能:取得regID註冊或註銷regID處理推播訊息

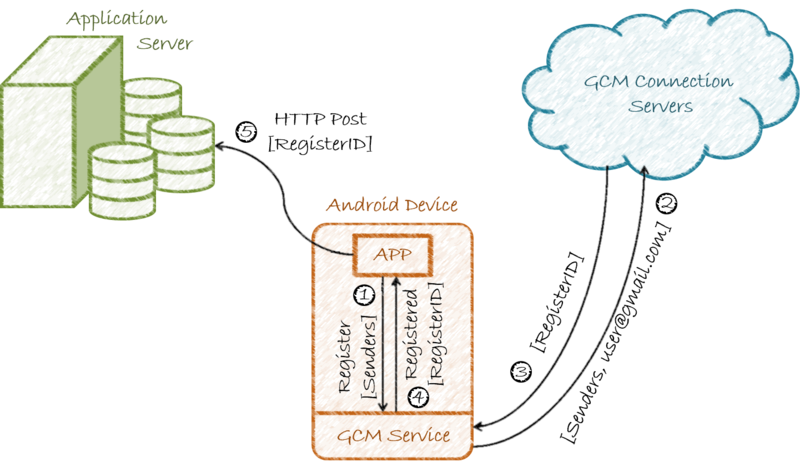

  • 取得regID
    在取得regID的部分主要透過API GoogleCloudMessaging進行,將想要接收的SenderID進行註冊,SenderID可以是多個來源。
    主要程式碼如下:
String[] SENDER_ID = {"1011748981590", "75870242865"};
GoogleCloudMessaging gcm;
gcm = GoogleCloudMessaging.getInstance(getApplicationContext());
String regid = gcm.register(SENDER_ID);



  • 註冊或註銷regID
    向Server註冊或註銷的功能主要都在ServerUtilities.java這支程式裡。在取得regID後,即可透過**HTTP Request(POST)**的方式將regID送至第三方伺服器進行儲存。而在用戶端如果想要終止推播功能的話,則可透過向Server註銷regID的方式達成。這時有人可能會問,GoogleCloudMessaging有提供unregister的API使用,怎麼還要註銷在Server所儲存的regID?
    官方的解釋為unregister的功能為使用在更新取的新的regID使用,註銷後重新透過register功能再向Google索取新的ID,經過測試確實unregister功能呼叫後,APP仍可接收到由Server推播出來的訊息

  • 處理推播訊息

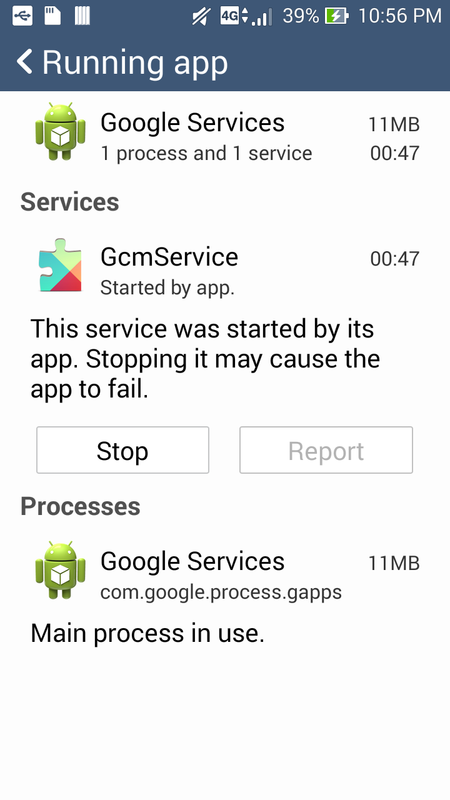

    在處理推播訊息上,由前面介紹的內容可知,GCM機制透過內建於Android系統內的Gcm service發送廣播(Broadcast)給各APP,所以在APP的部分就由BroadcastReceiver進行接收處理。
    由於應用程式常不在前景運作,故BroadcastReceiver會啟動Service去處理相關的事情,在程式碼中的GcmIntentService.java即是處理訊息的Service,將由GcmService傳來的Intent擷取出Bundle找出夾帶訊息,所要得出的值(value)需要一把鑰匙(key),這個鑰匙及是在第三方伺服器傳送時使用Message API實所封裝的,如下列程式碼中的**"message"**

Message message = new Message.Builder().addData("message", userMessage).build();



至於Connection Server到手機的這個步驟可以透過adb shell command看到手機一直使用HTTP Binding的方式連結著Server,如下圖所示。
