Arduino microを使ってGamecubeを操作するためのソースコード （ver2） です。
無印版（ver1）はtangentialstar/ arduino_program_for_gamecube です。
ゲームキューブをArduinoで操作するためのプログラムが公開されており、感銘を受けて、私も早速試してみました。 ただ、ソースコード単品（人様が公開しているGUIに依存しない形）で、Arduinoでゲームキューブの操作を自動化してみたいと思ったので作ってみました。

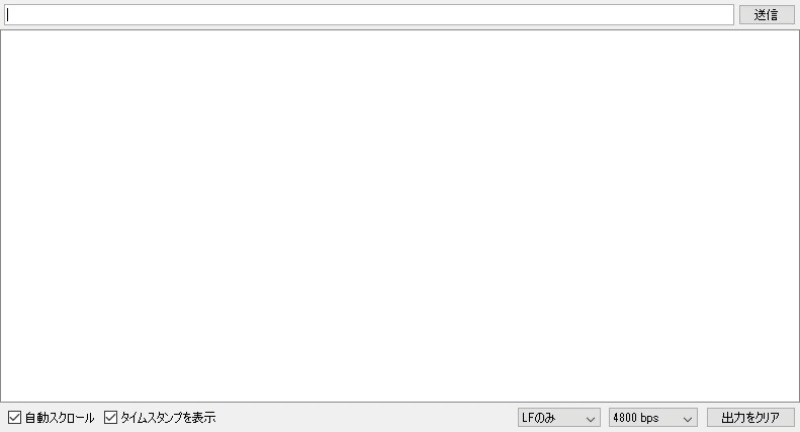

シリアルモニタにaやb、x、rなどを入力して、ゲームキューブを操作できます （大文字と小文字は区別されます！） 。
また、上下左右にはU, D, R, Lを入力してください。
詳しくは320行目commandCheckAndConvert(void)の中身を読んで下さい。
なお、予めプログラムに入力した「自動化コマンド（87行目）」を実行するには、シリアルモニタでpを送信してください。
また、コマンドを確認するには、シリアルモニタでqを送信してください。
プログラム中に書き込むことができるコマンド数は、ArduinoのRAMサイズに依存します。 Arduino microでは、少なくとも「1KB分（＝512コマンド分）」の自動化列の記憶・操作が確認できました。
Arduino microとゲームキューブの配線は、下記2本です。
- デジタル5番ピン－ゲームキューブコントローラーの「データ線」
- GND－ゲームキューブコントローラーの「GND線」
ただし、上記配線の中に、双方向レベル変換モジュールを噛ませる必要があるようです。 Arduino micro（5V）-ゲームキューブ（3.3V）で変換する必要があるので、それに注意して配線しましょう。
なお、ゲームキューブコントローラーから「データ線」「GND線」を取り出すためには、物理的な結線が必要です。
- ゲームキューブに「GC to RJ-45 変換ケーブル」を接続し、それを「LAN DIPキット」に接続してピンとして取り出す
- ゲームキューブに「GC用延長ケーブル」を接続し、そのケーブルの真ん中を切断して被覆の中からGND線とDATA線を取り出す
外部依存ライブラリは、NicoHood/Nintendo になります。
ソースコードの87行目にある配列autocommand[]に、ご自身でコマンドを入力することで、自動化することができます。
入力する際には、必ず配列autocommand[]の最初にはCOMMAND(KEY,BEGIN,0), を、最後にはCOMMAND(KEY,END,0), を必ず挿入するようにしてください。
コマンドは、COMMAND( KEYまたはSTICK , ボタンまたは角度 , SEC(整数) ), で指定できます。
コマンドは、COMMAND( KEY , ボタン名 , SEC(長押し秒) ), で指定できます。
このボタン名に指定できるのは、A, B, X, Y, R, L, START, RIGHT, LEFT, UP, DOWN, Zです。
待機させたい場合は、コマンドにWAITを指定します。
また、長押し秒は、0秒から32.6秒までの範囲でかつ0.1秒の単位まで、例えばSEC(24.1)のように指定します。
※コマンド送信ループの中に時間待機を組み込んでいる仕様上、待機時間は「アバウト」です。正確な時間を要するプログラミングにはこのソースコードは不適です。
コマンドは、COMMAND( STICK , DEG(角度) , SEC(長押し秒) ), で指定できます。
アナログスティックの角度は、下方向を0度として、反時計回りに0～360の範囲で指定できます。
なお、有効な角度の分解能は「5度」です（例えば、133度（DEG(133)）で指定しても5度単位に切り捨てられ、130度となります）。
また、DEG()マクロの中には、整数値を入力してください。
例として、下記に「0.2秒間スティックを倒して、0.5秒待機するプログラム」の書き方を示します。
配列「autocommand[]」に入れます。
入力する際には、必ず配列autocommand[]の最初にはCOMMAND(KEY,BEGIN,0), を、最後にはCOMMAND(KEY,END,0), を必ず挿入するようにしてください。
signed short int autocommand[]={
// *** Please check carefully if the program will begin with `COMMAND(KEY,BEGIN,0),` ***
COMMAND(KEY,BEGIN,0),
COMMAND(KEY ,X , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold X button in 0.2sec and then wait 0.8sec
COMMAND(KEY ,B , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold B button in 0.2sec and then wait 0.8sec
COMMAND(STICK,DEG(0) , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 0 deg(=down direction). and then wait 0.5sec
COMMAND(STICK,DEG(30) , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 30 deg. and then wait 0.5sec
COMMAND(STICK,DEG(45) , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 45 deg. and then wait 0.5sec
COMMAND(STICK,DEG(60) , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 60 deg. and then wait 0.5sec
COMMAND(STICK,DEG(90) , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 90 deg. and then wait 0.5sec
COMMAND(STICK,DEG(120), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 120 deg. and then wait 0.5sec
COMMAND(STICK,DEG(135), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 135 deg. and then wait 0.5sec
COMMAND(STICK,DEG(150), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 150 deg. and then wait 0.5sec
COMMAND(STICK,DEG(180), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 180 deg. and then wait 0.5sec
COMMAND(KEY ,X , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold X button in 0.2sec and then wait 0.8sec
COMMAND(KEY ,B , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold B button in 0.2sec and then wait 0.8sec
COMMAND(STICK,DEG(210), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 210 deg. and then wait 0.5sec
COMMAND(STICK,DEG(225), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 225 deg. and then wait 0.5sec
COMMAND(STICK,DEG(240), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 240 deg. and then wait 0.5sec
COMMAND(STICK,DEG(270), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 270 deg. and then wait 0.5sec
COMMAND(STICK,DEG(300), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 300 deg. and then wait 0.5sec
COMMAND(STICK,DEG(315), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 315 deg. and then wait 0.5sec
COMMAND(STICK,DEG(330), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 330 deg. and then wait 0.5sec
COMMAND(STICK,DEG(360), SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.5)), // tilt the stick about 0.5sec in direction of 360 deg. and then wait 0.5sec
COMMAND(KEY ,X , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold X button in 0.2sec and then wait 0.8sec
COMMAND(KEY ,B , SEC(0.2)), COMMAND(KEY, WAIT, SEC(0.8)), // hold B button in 0.2sec and then wait 0.8sec
COMMAND(KEY,END,0),
// *** Please check carefully if the program will end with `COMMAND(KEY,END,0),` ***
};
Serial通信について、特に参考にしたのは、mizuyoukanao/WHALE です。
無印版（ver1）はtangentialstar/ arduino_program_for_gamecube です。
無印版（ver1）はコチラ 。
無印版との主な違いは「コマンドのデータ構造の見直し」です。 1コマンドあたりに消費するRAMの容量を2byteに減らし、RAMが限られるArduino microでの複数コマンドの自動化を可能にしました。
従来は、コマンド列を構造体
struct{
char command[11];
long int holdtime;
} autocommand[];
で管理していたのに対して、今回のプログラムでは
signed short int autocommand[];
と改めました。 これにより、RAM容量1KB換算(1024byte)で比較すると、従来（15byte/1command）はわずか「66コマンド」しか記憶できなかったのに対し、 今回（2byte/1command）は「500コマンド」も記憶することができるようになりました。 Arduino microに操作プログラムをハードコーディングする上での課題を解決する形となっています。
ただし、スティック入力の角度が「5度」単位に制限される点、長押し時間および待機時間が「0.01秒」以下の単位が無視される点には、注意してください。 （1度単位でのスティック操作が必要な場合はver1をお使いください）

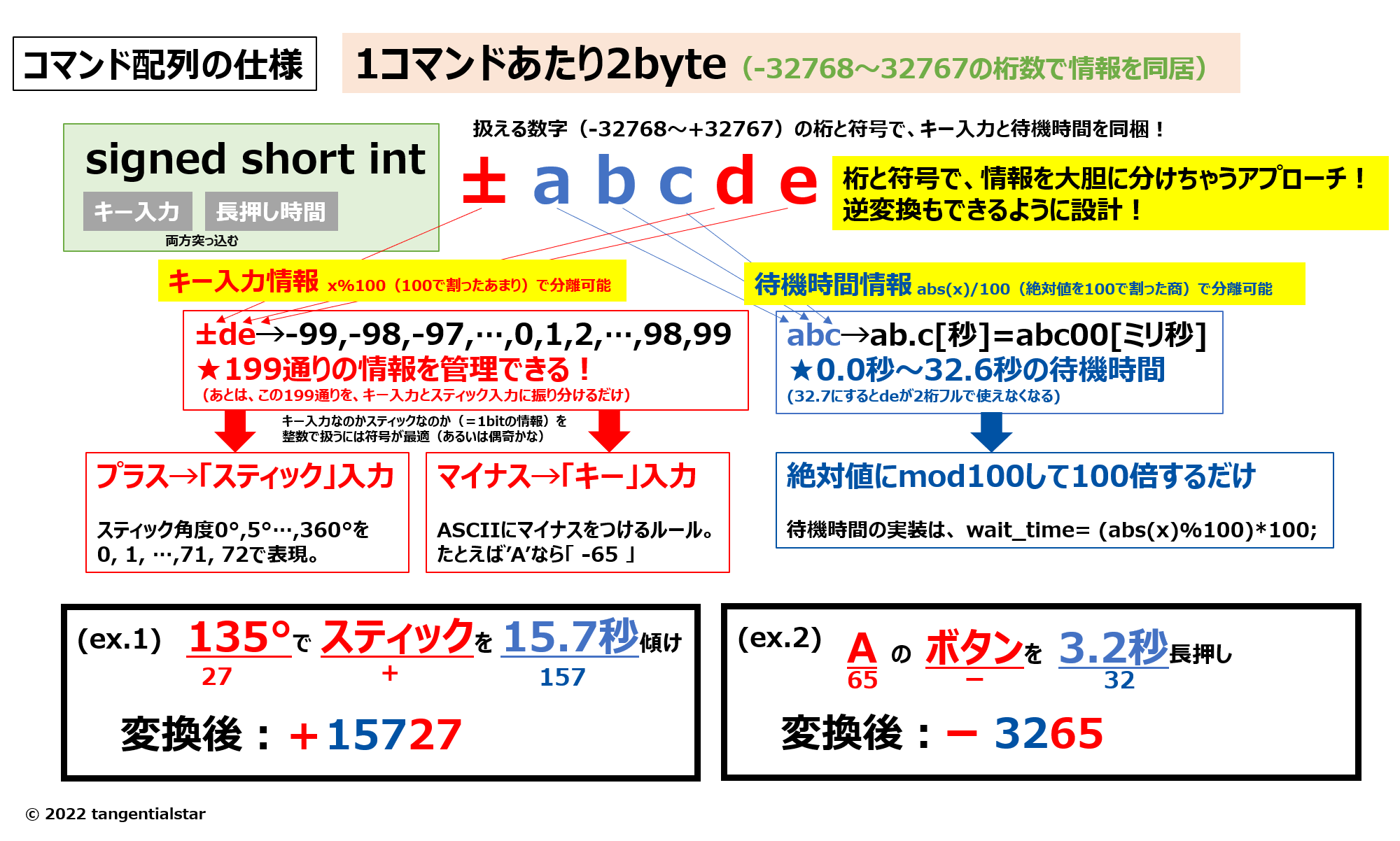

short intの5桁の「下2桁」「上3桁」「プラスマイナスの別」でデータを管理しています。
