RFID prístupový systém so správou on-line

Systém ponúka

• Overenie kariet a prístupu cez web do objektu
• Čítačka prečíta kartu štandardu ISO/IEC 14443 A, jej MAC adresu odošle na web, kde sa overí a odpovie sa OK/NO
• Možno použiť ISIC karty, bankomatové, zamestnanecké karty
• V prípade odpovede OK NodeMCU aktivuje jazýček, čím je možné dvere otvoriť.
• Z vnútornej strany objektu je možné dvere kľúčkou otvoriť, jazýček sa vtiahne

Hardvér

• NodeMCU (v2, alebo v3)
• Basekit (možný iba pri V3, možnosť využiť napájanie na 6-24V)
• Čítačka RC522 na 13.56 MHz pre štandard ISO/IEC 14443 A,
• 5V elmg. 1-kanálové relé

Technológie

• PHP
• AJAX
• HTML
• Wiring (pre NodeMCU)

Inštalácia systému

• Stiahnuť repozitár
• Súbor priečinka sql importovať do vašej MySQL databázy - štruktúru, alebo štruktúru + vzorové dáta
• V súbore connect.php nastaviť vaše údaje na databázu
• src priečinok skopírovať do: C:/Moje Dokumenty/Arduino/libraries/rfid (Win 10)
• Web súbory nahrať na FTP server
• v zdrojovom kóde pre NodeMCU - zvoliť si verziu HTTPS/HTTP, zmeniť údaje k wifi sieti, meno webservera
• Hotovo

Webová časť

Zakúpenie projektu

• Okrem Github verzie projektu zdarma ponúkam i platenú variantu projektu s dokonalejším overením prijatého kódu (porovnáva sa dátový typ)
• Overenie NodeMCU
• Login systém do webového rozhrania - prístupný iba adminovi
• Pri záujme navštívte: https://arduino.php5.sk/rfid-system.php

Zapojenie

RC522	NodeMCU
3.3V	3.3V
RST	D1 (GPIO5)
GND	GND
MISO	D6 (GPIO12)
MOSI	D7 (GPIO13)
SCK	D5 (GPIO14)
SDA	D2 (GPIO4)
IRQ	Nezapája sa

Relé	NodeMCU
5V	VIN / VUSB
GND	GND
IN	D0 (GPIO16)

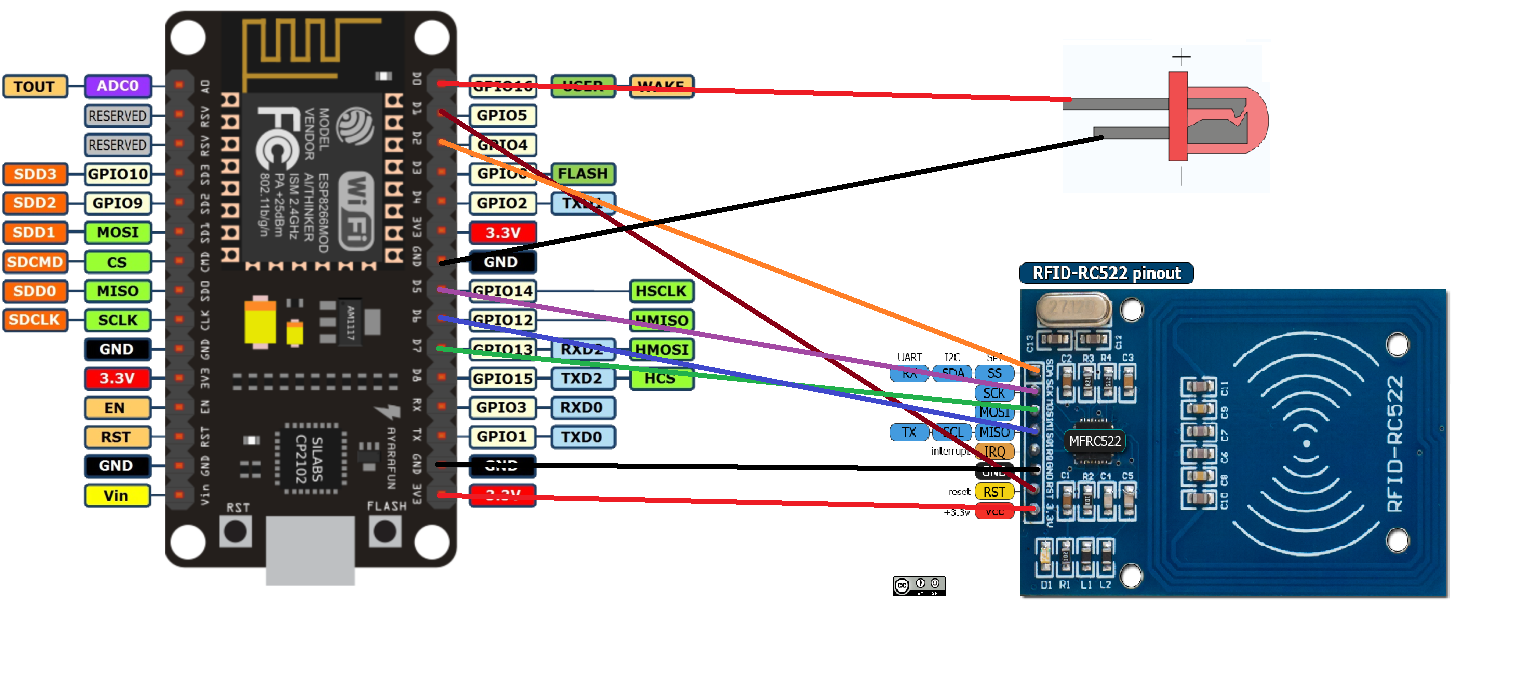

Obrázkové zapojenie
