6‐1 ray controller
ray-mmd用的控制器(ray_controller.pmx)主要分为「灯光与阴影」、「Bloom与曝光等后期特效」、「DOF（景深）」和「色调校正」四大组别，通过调整这些参数可以进行画面表现的调整。
- 提示：
关于MMD的通用技巧：调整控制器时，建议开启“显示”菜单中的“编辑模型时跟随摄像机/灯光”功能，并将骨骼操作面板的“选择”按钮关闭（快捷键：C键），这样操作会更顺手。
主要用于灯光与阴影的操作。

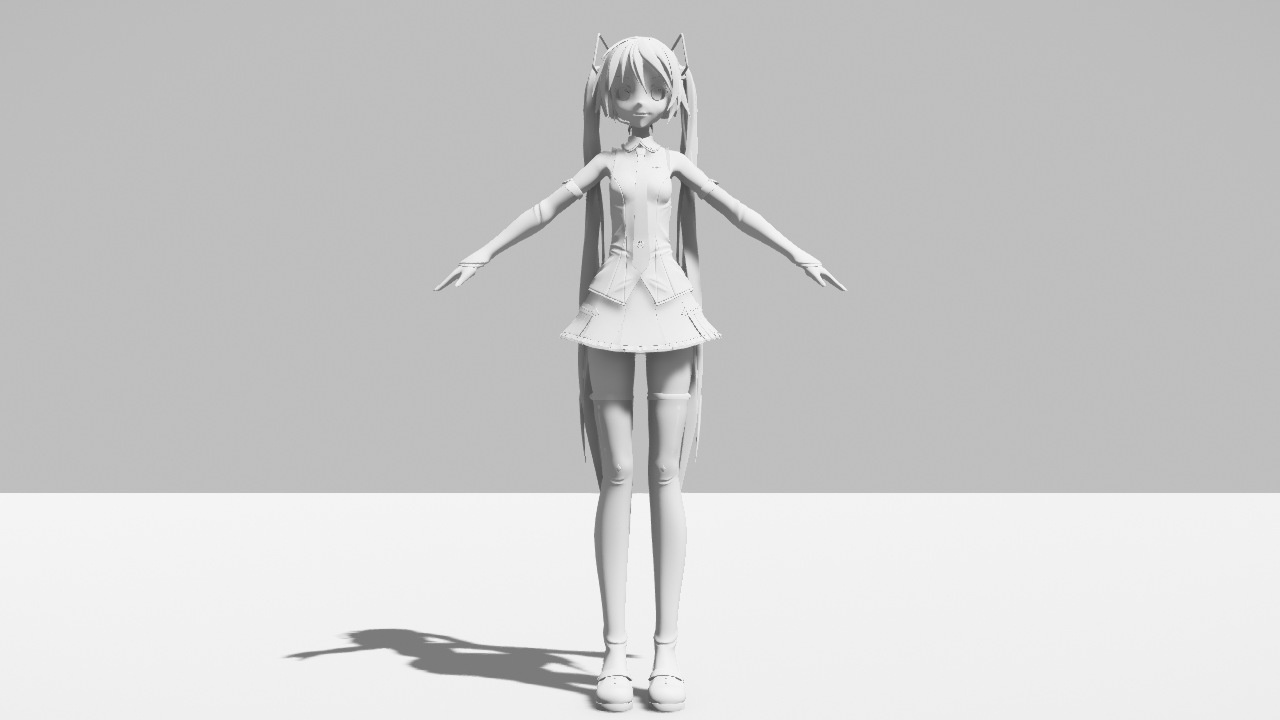

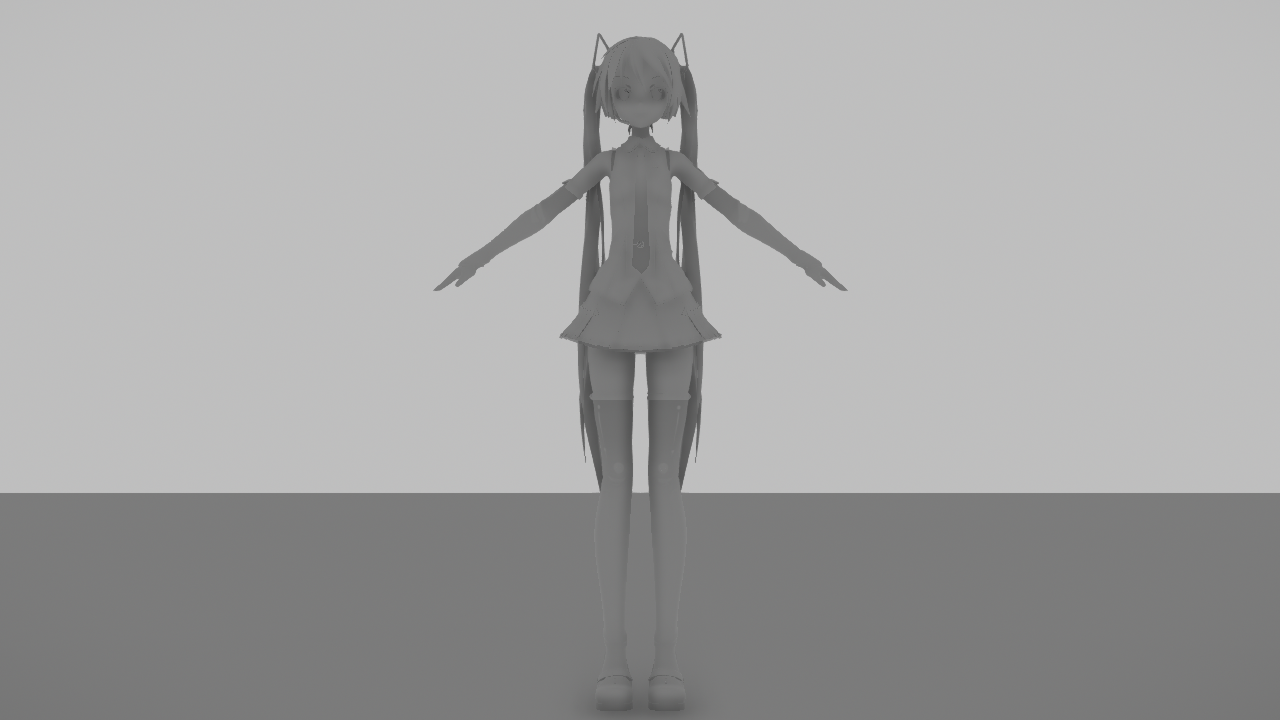

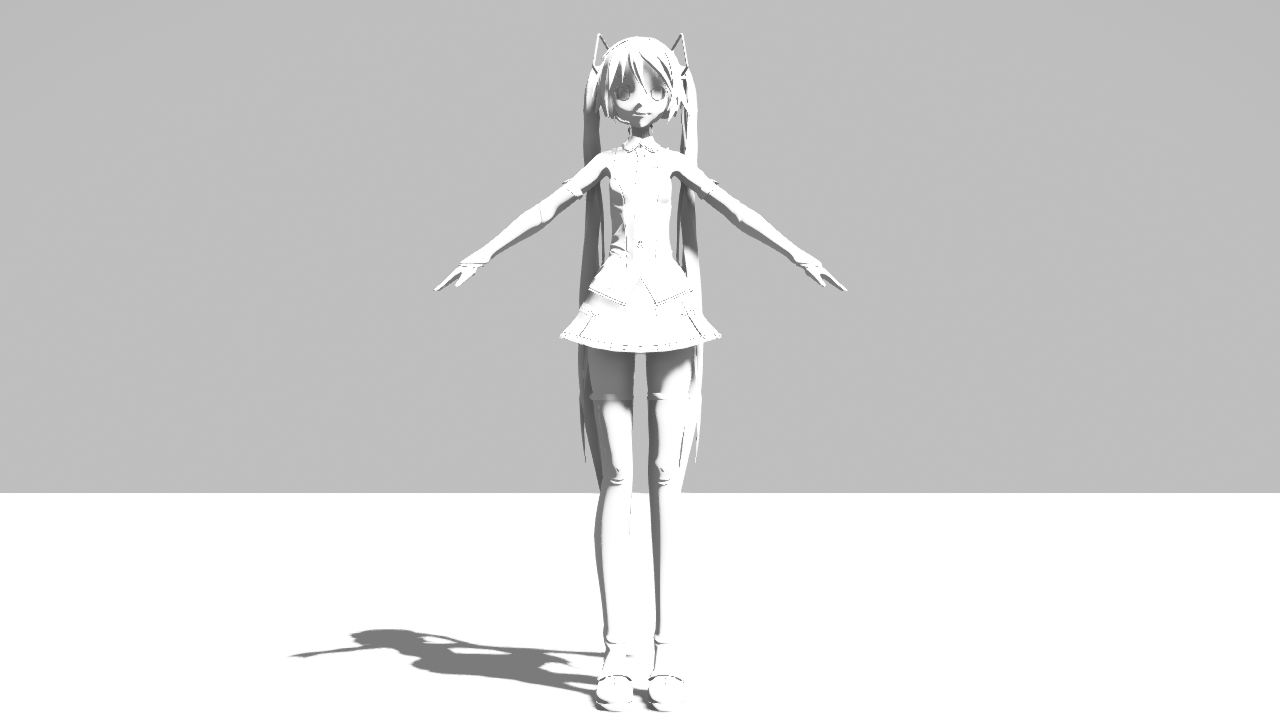

调整太阳光（MMD照明操作面板中的灯光）的强度。
| SunLight+ | SunLight ±0 | SunLight- |
|---|---|---|
 |
 |
 |

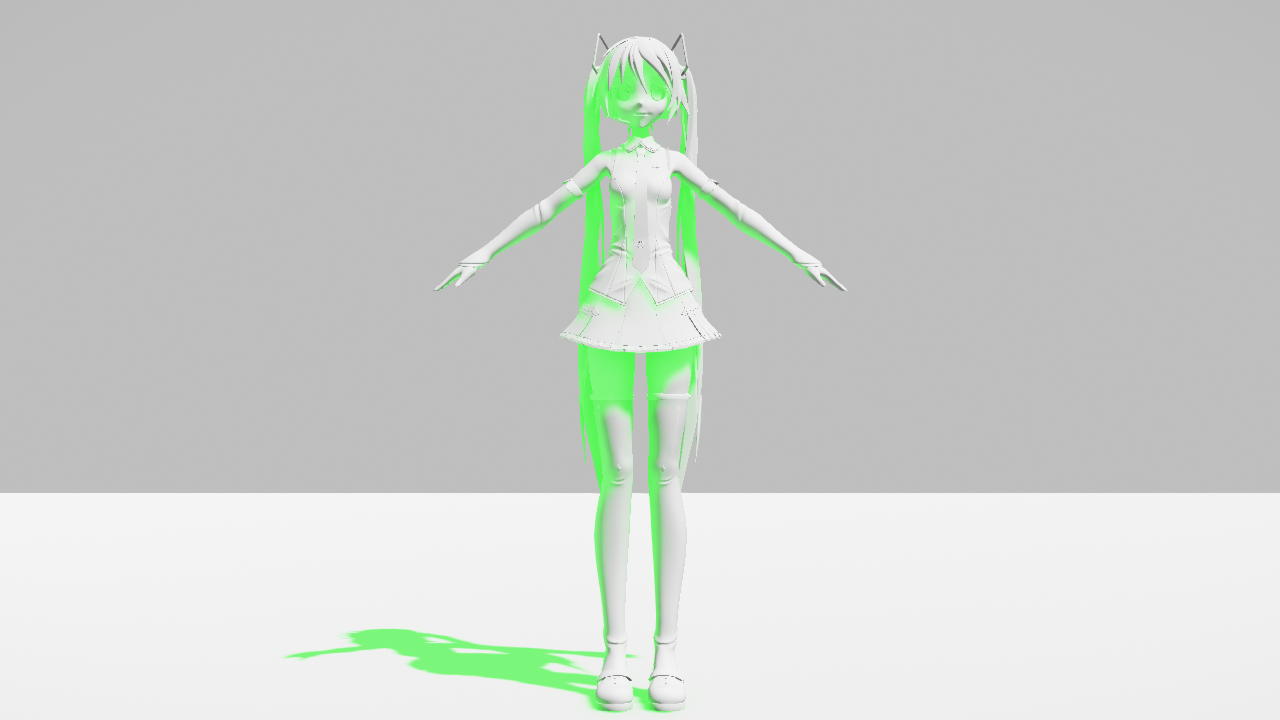

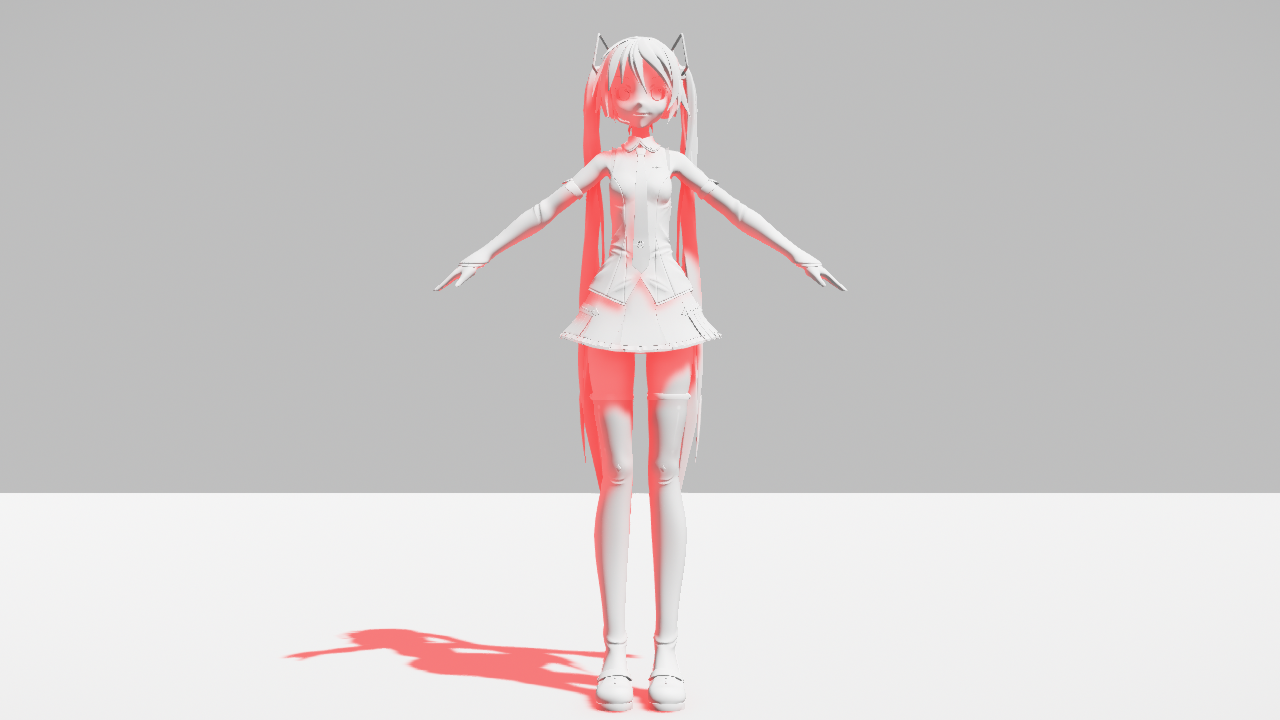

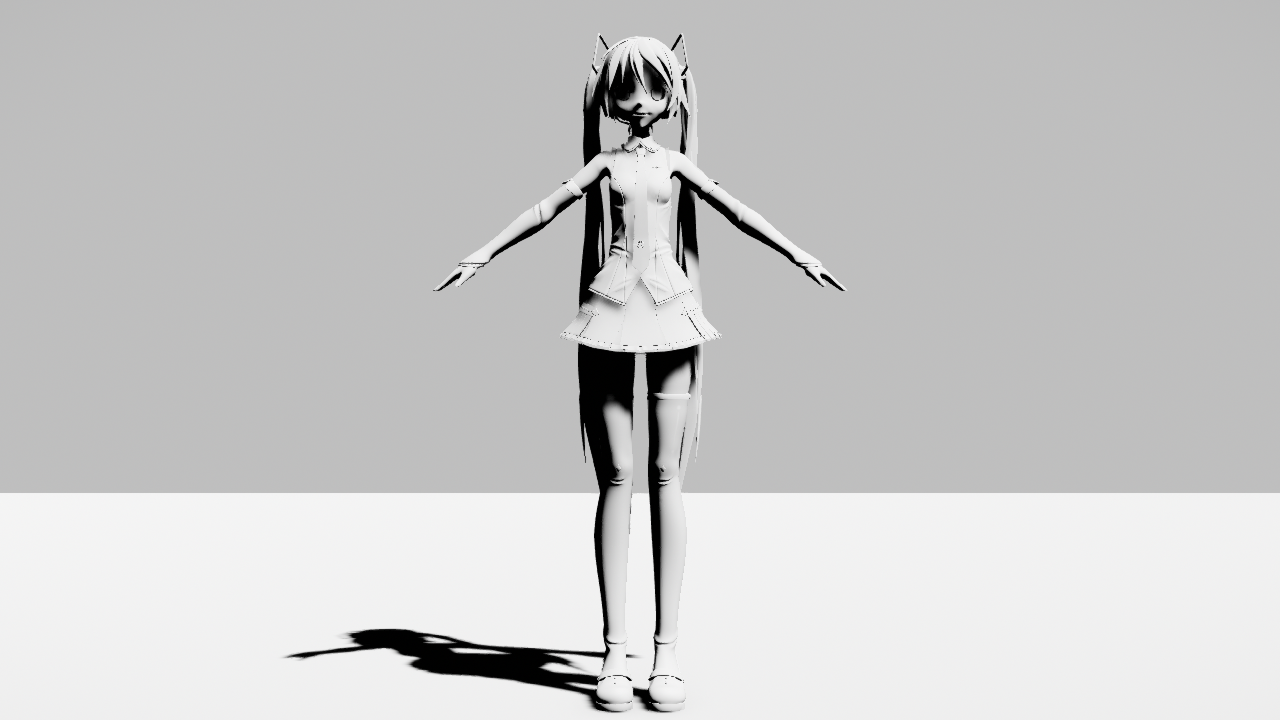

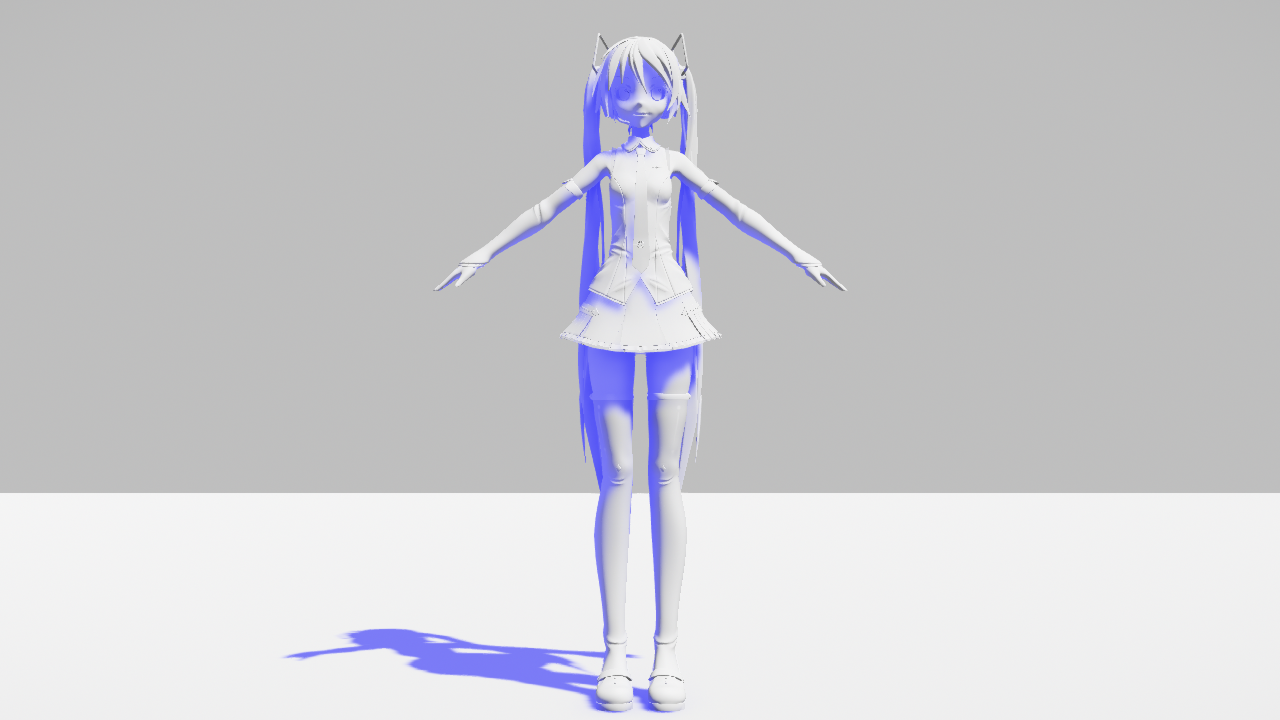

通过 SunLight 调整阴影的颜色。
R：红，G：绿，B：蓝，V：明度
（注意 V 与 RGB 不同，它可以是负数）
| SunShadowR+ | SunShadowG+ |
|---|---|
 |
 |
| SunShadowB+ | SunShadowV- |
|---|---|
 |
 |

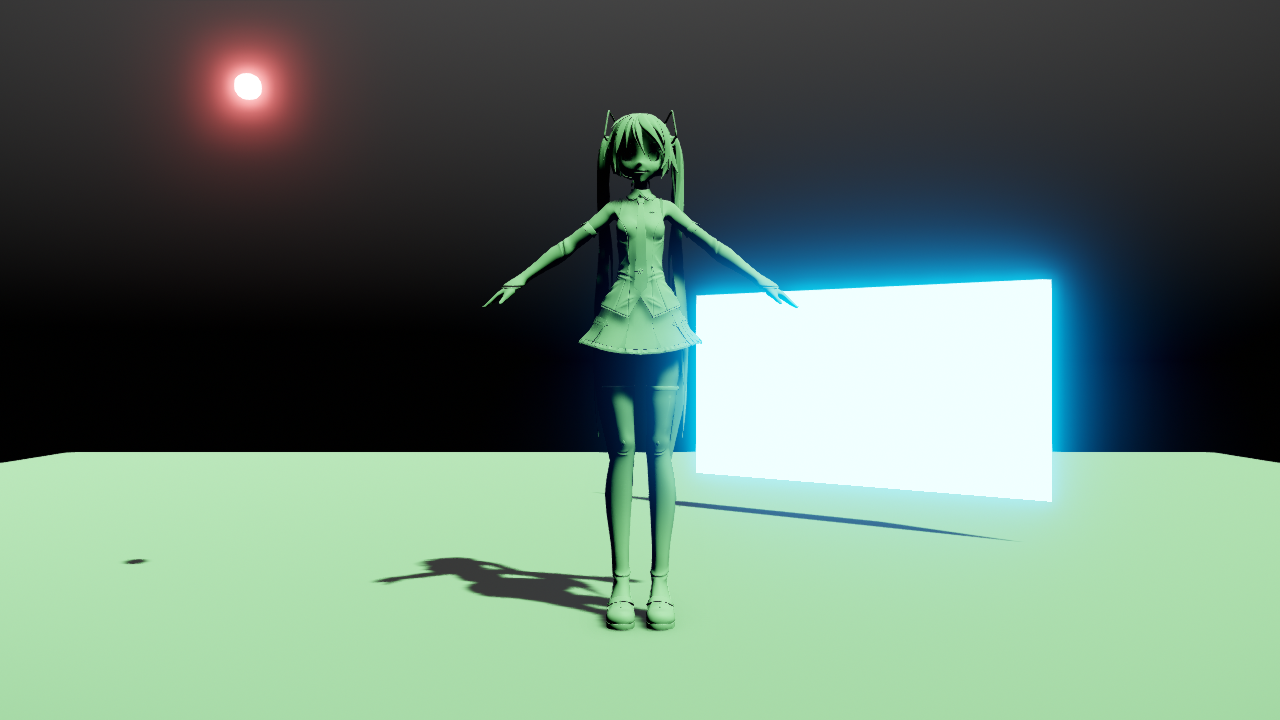

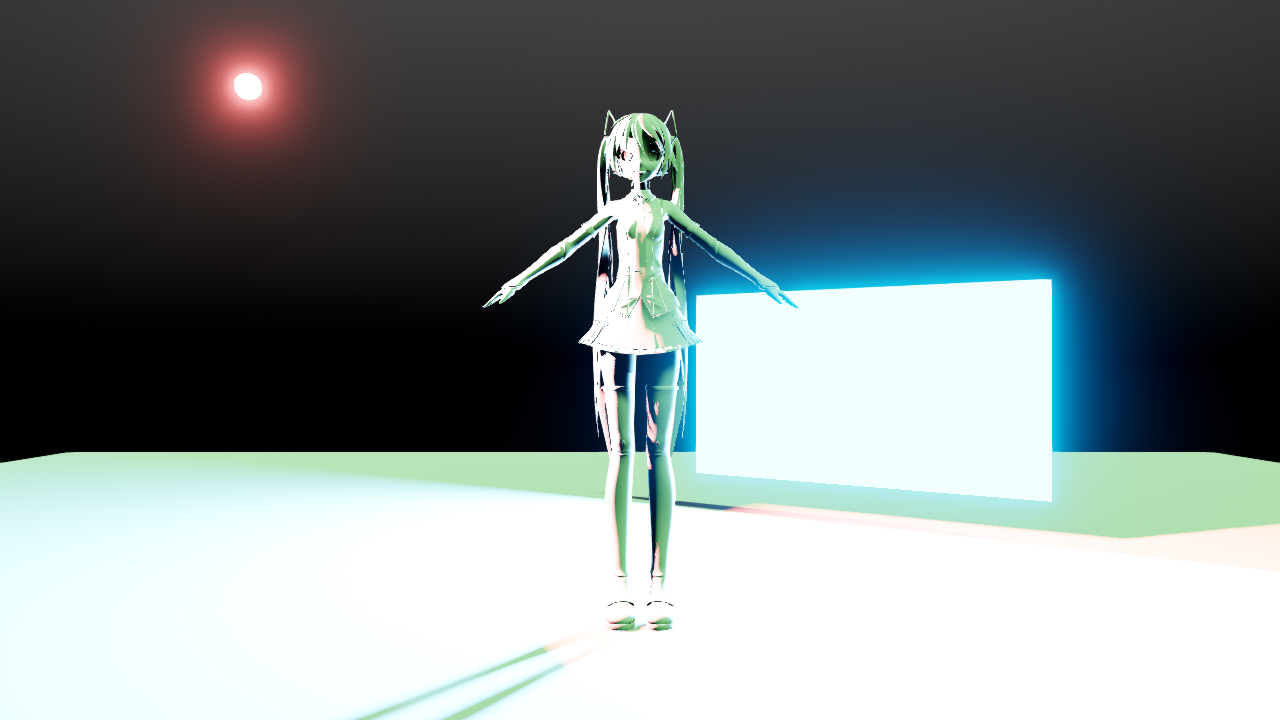

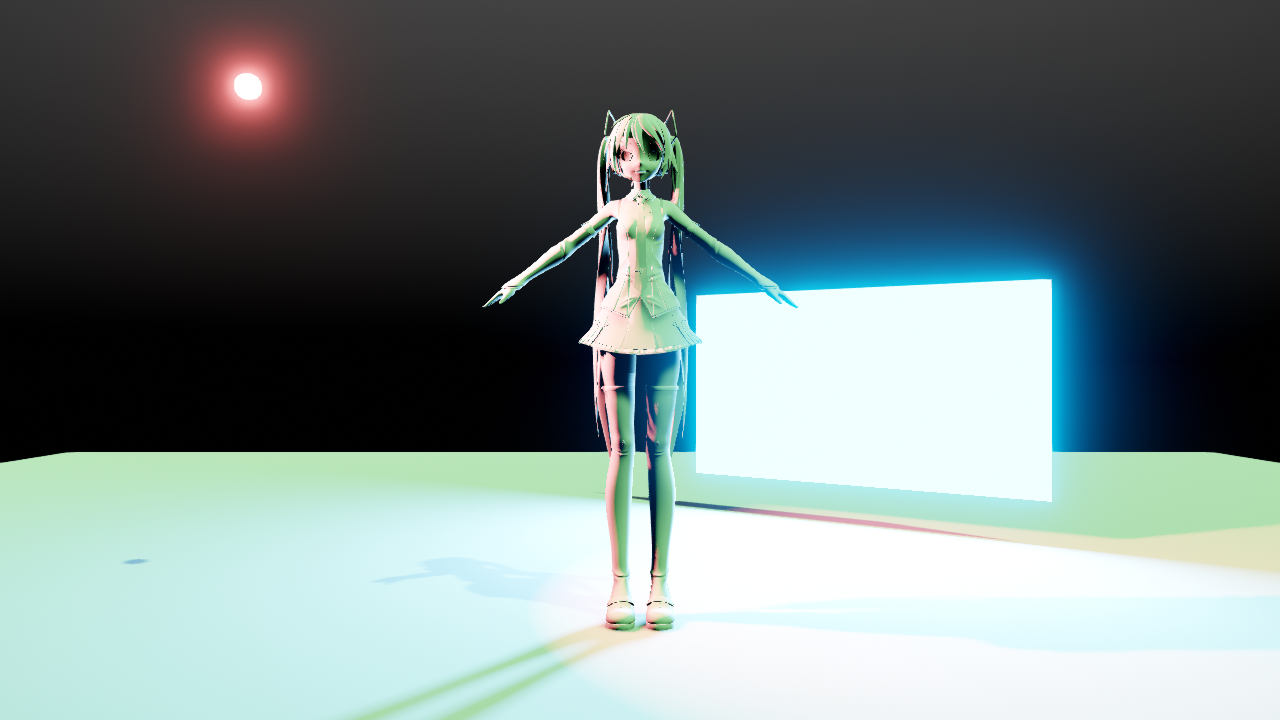

批量调整从 Lighting 文件夹添加的灯光的亮度。 如果未添加灯光，则无法使用。
| MultiLight+ | MultiLight ±0 | MultiLight- |
|---|---|---|
 |
 |
 |
※ SunLight：绿、RectangleLight：青、SpotLight：红

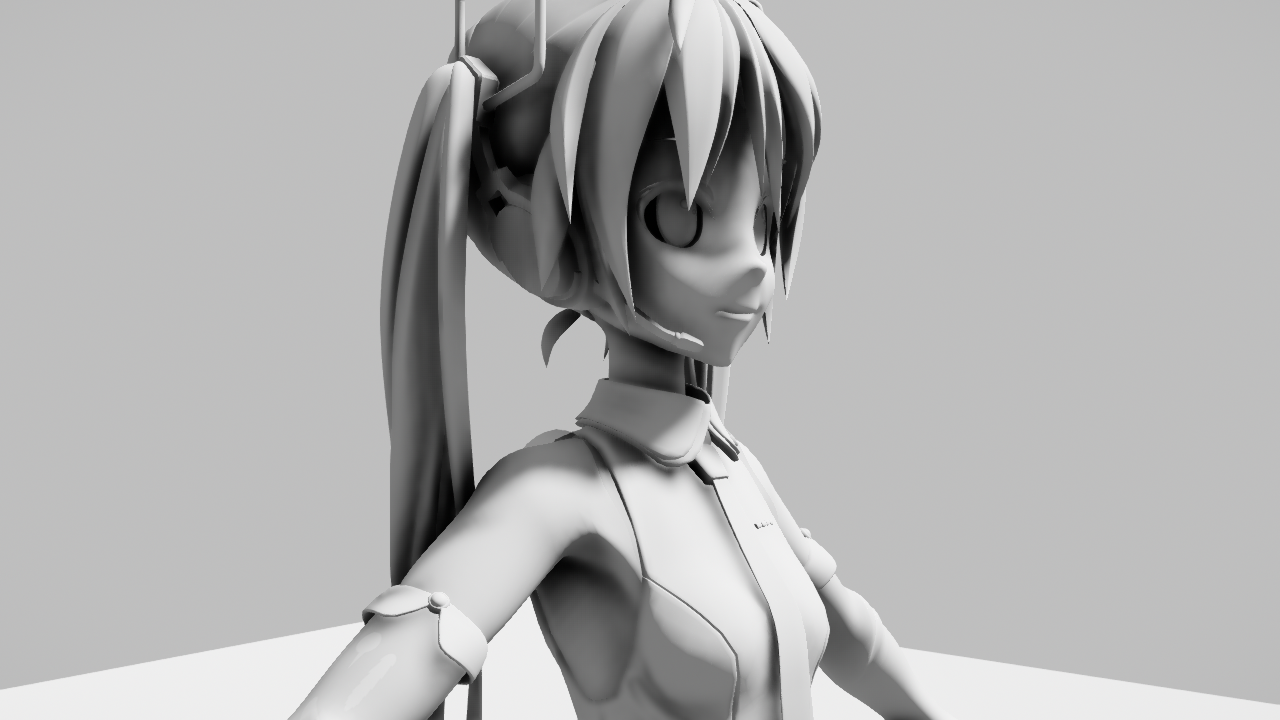

调整SSAO（屏幕空间环境光遮蔽）的浓度。
| SSAO+ | SSAO ±0 | SSAO- |
|---|---|---|
 |
 |
 |

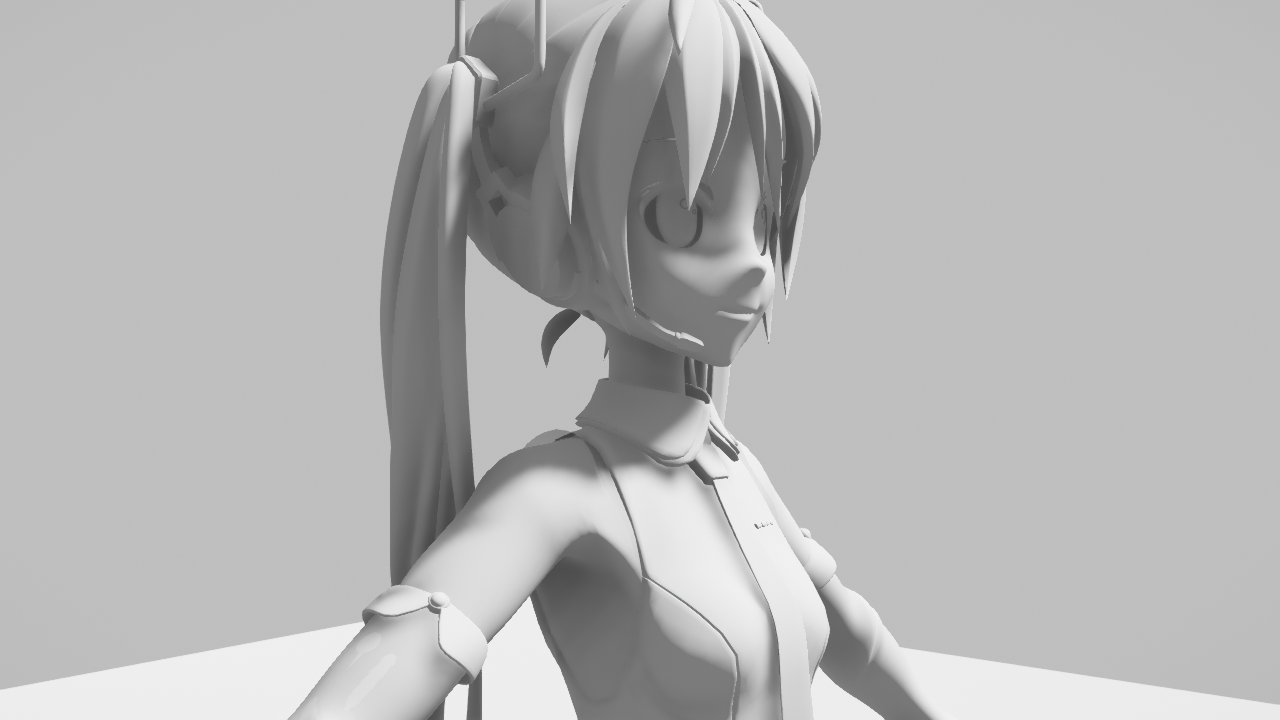

调整 SSAO 的半径增减。
| SSAORadius+ | SSAORadius ±0 | SSAORadius- |
|---|---|---|
 |
|
 |

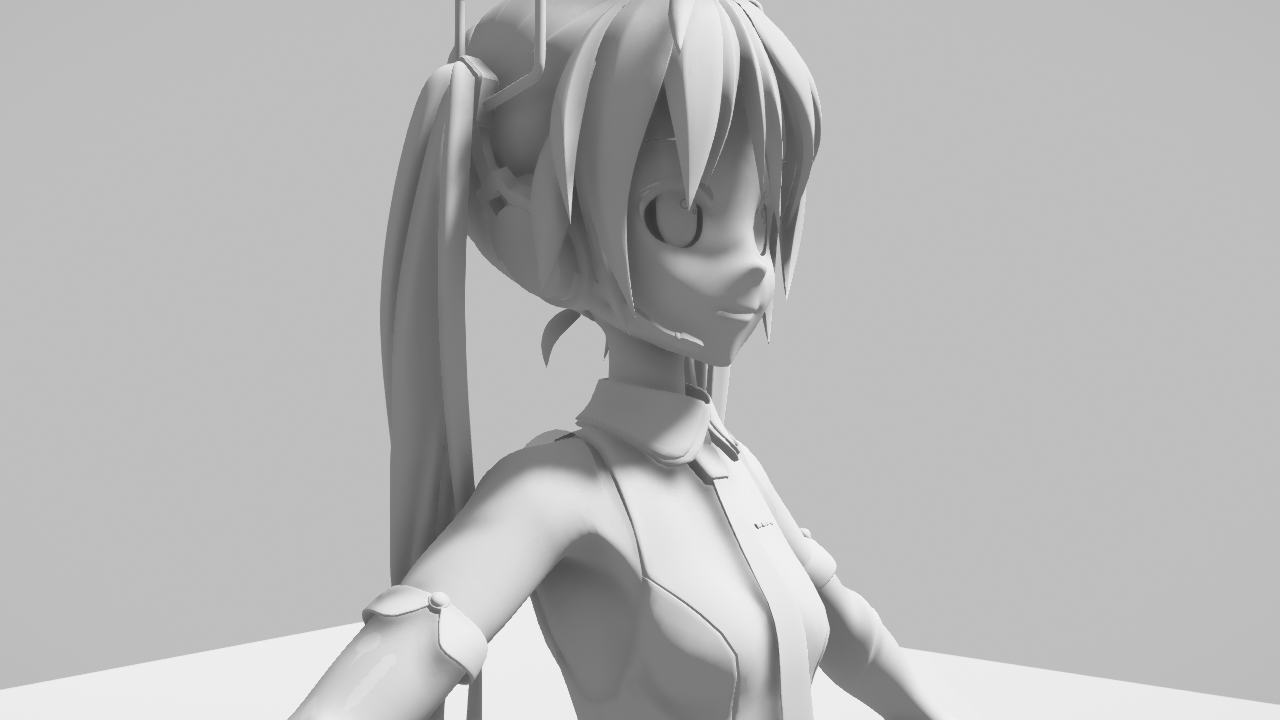

调整 SSDO（屏幕空间方向性遮蔽）的强度。
| SSDO+ | SSDO ±0 | SSDO- |
|---|---|---|
 |
|
 |

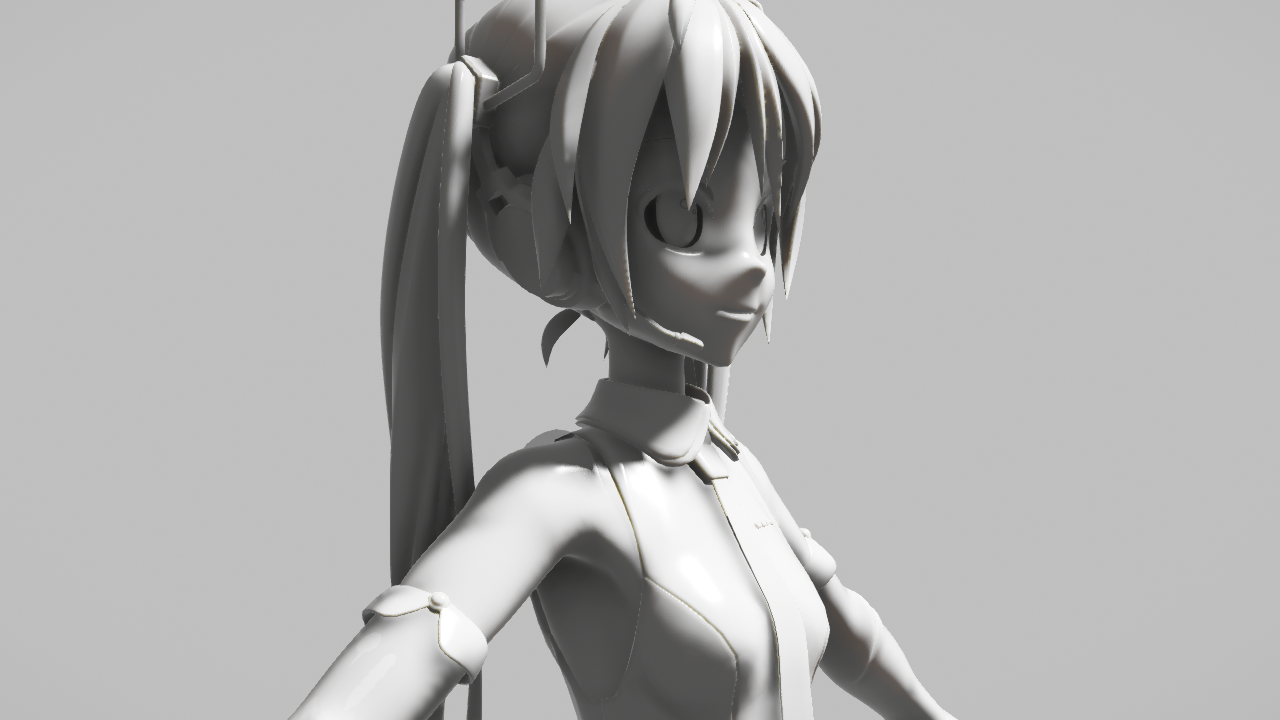

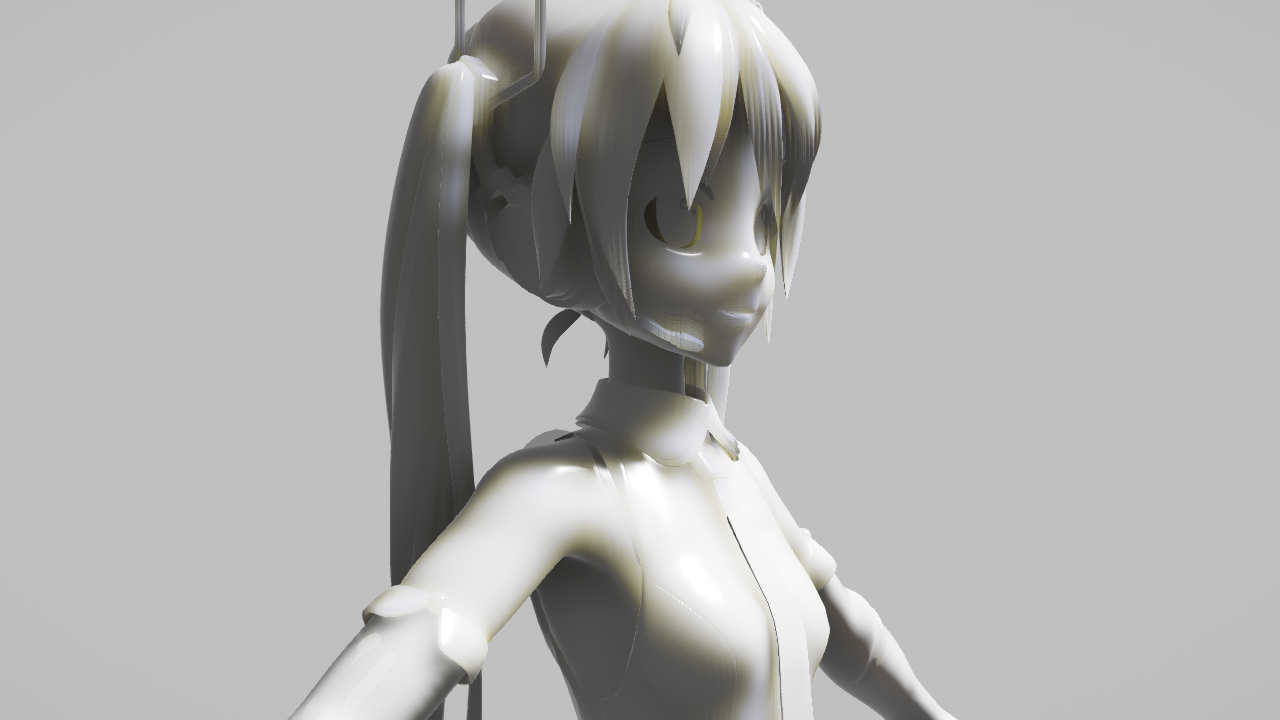

调整次表面散射效果的强度。
| SSSS+ | SSSS ±0 | SSSS- |
|---|---|---|
 |
 |
 |
※ 使用 material_jade_white.fx
后处理（Bloom、Exposure、Vignette、Dispersion）的设置。
Bloom（光晕）也称为 light bloom 或 glow，是指强光向邻近的暗部渗出的效果。

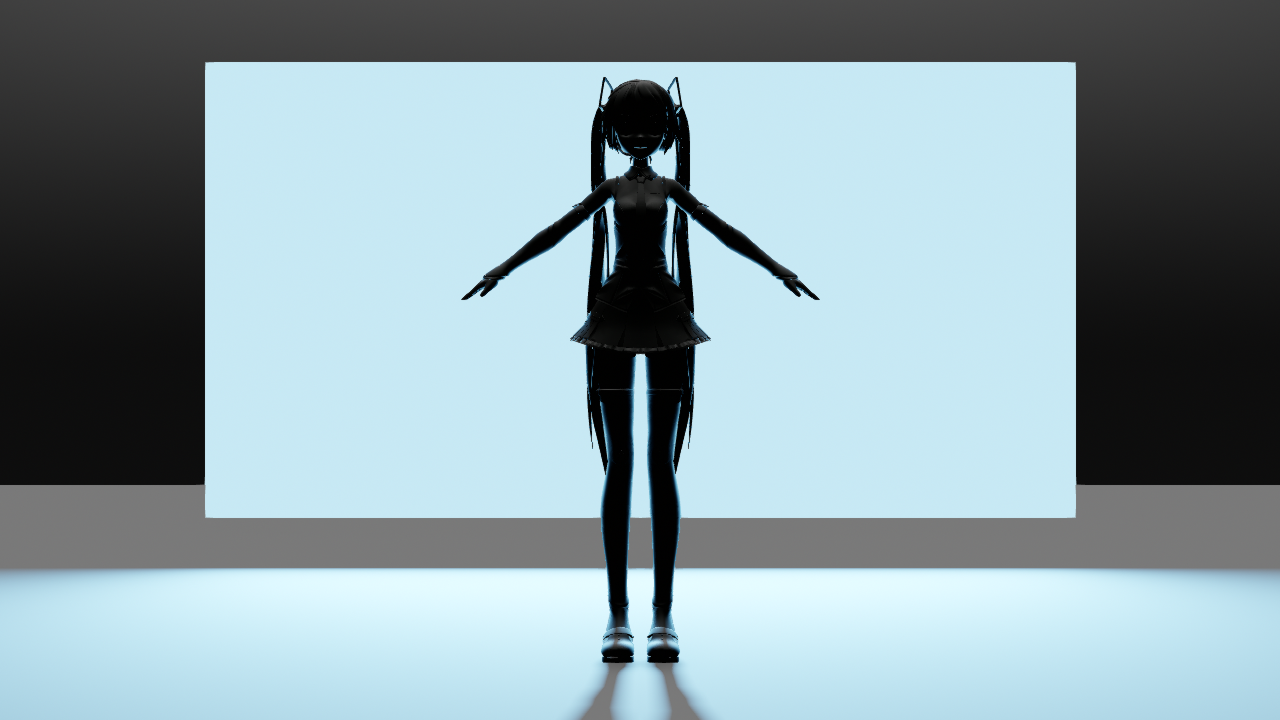

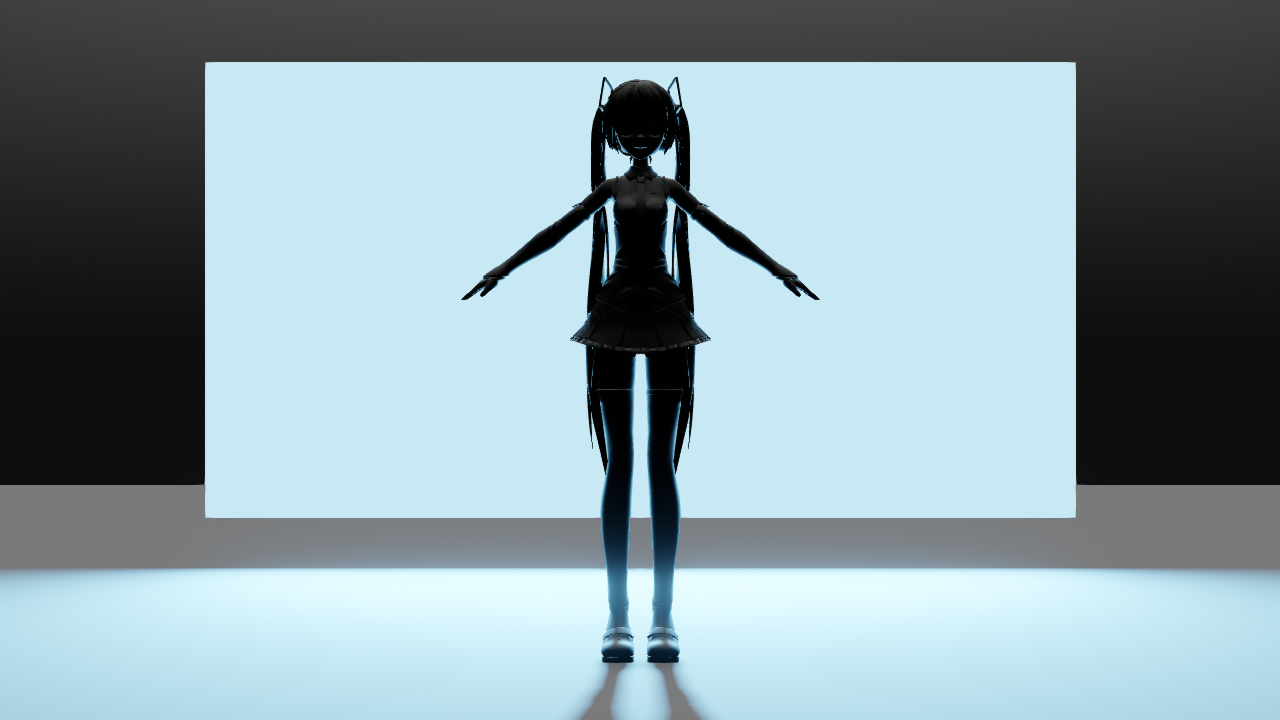

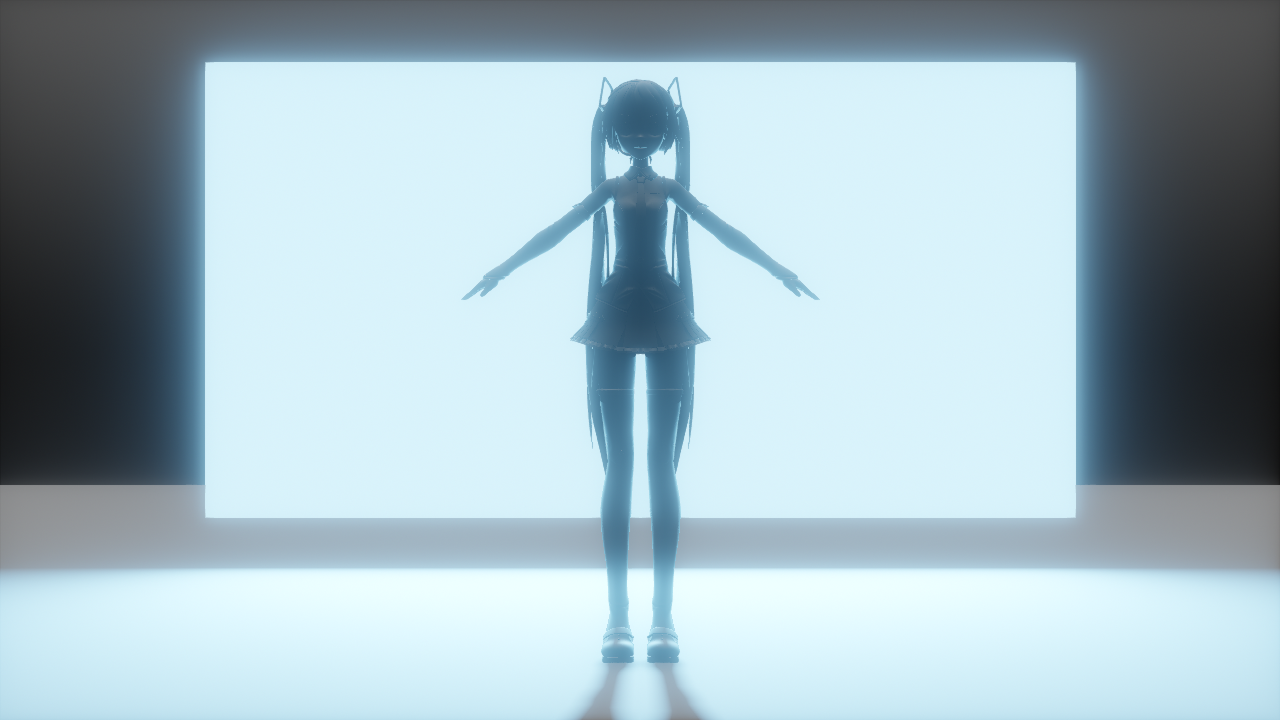

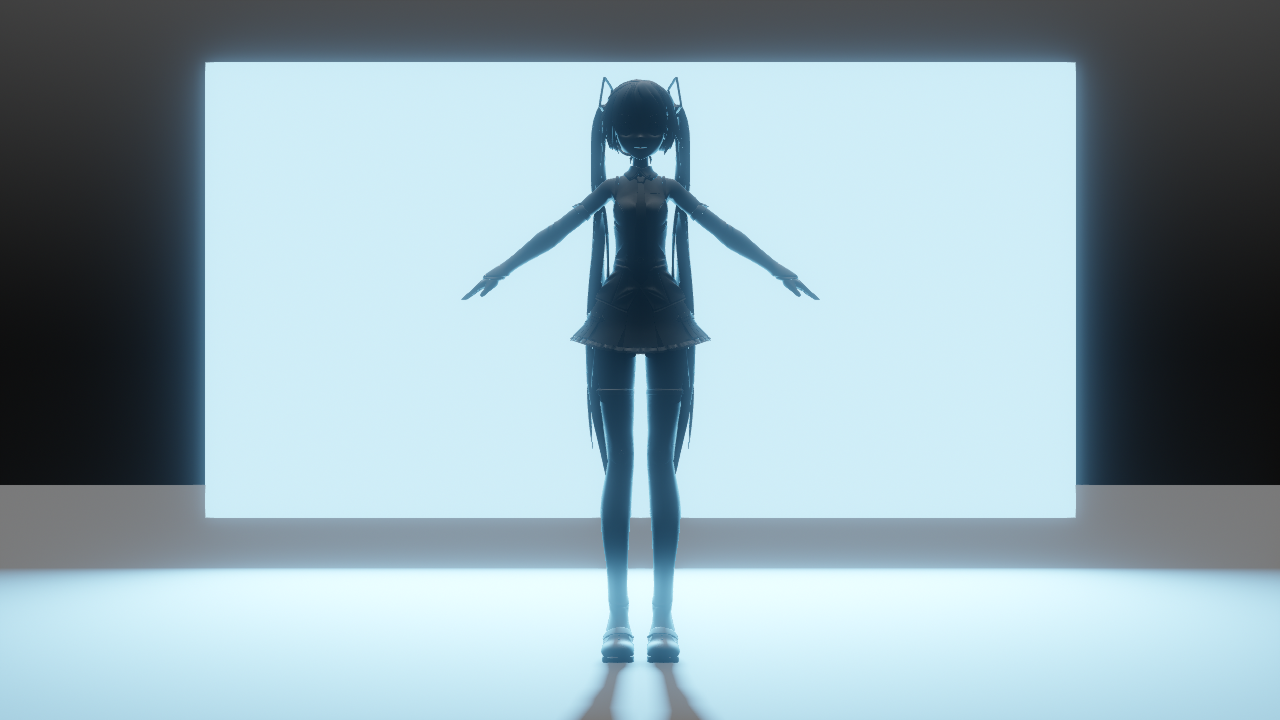

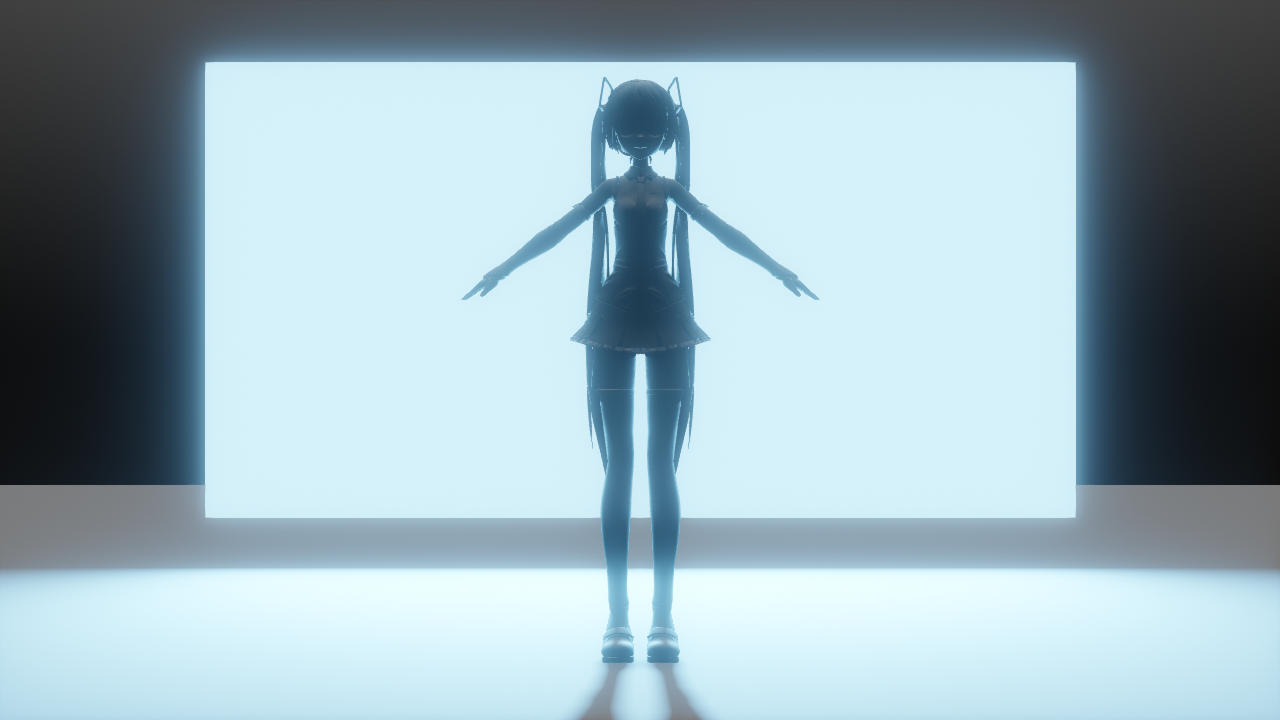

产生光晕的阈值。
| BloomThreshold 0.0 | BloomThreshold 0.2 | BloomThreshold 0.4 |
|---|---|---|
 |
 |
 |
| BloomThreshold 0.6 | BloomThreshold 0.8 | BloomThreshold 1.0 |
|---|---|---|
 |
 |
 |

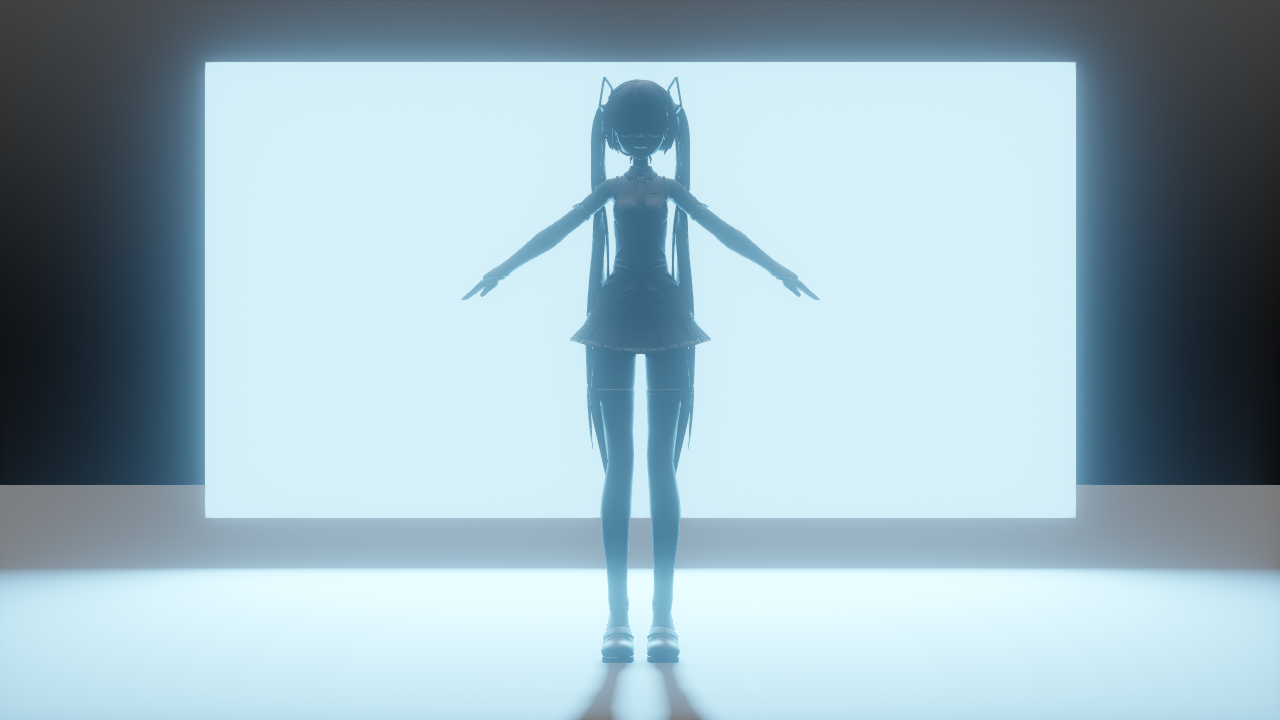

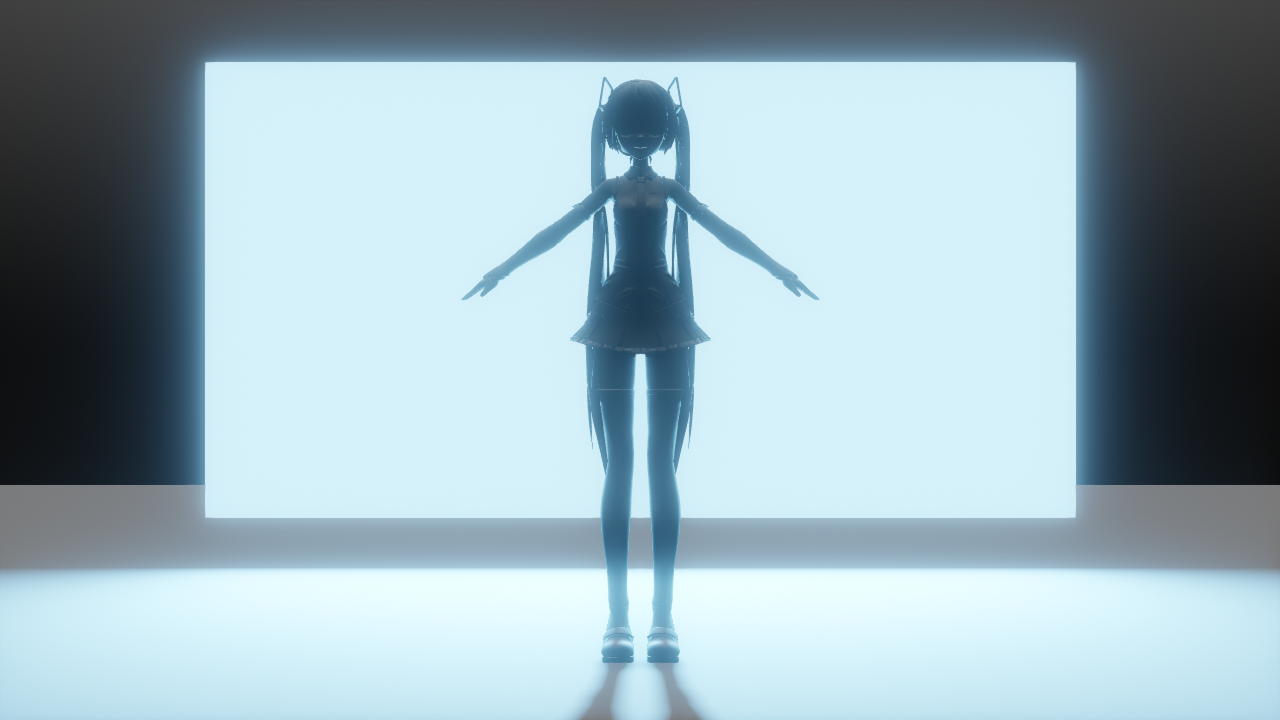

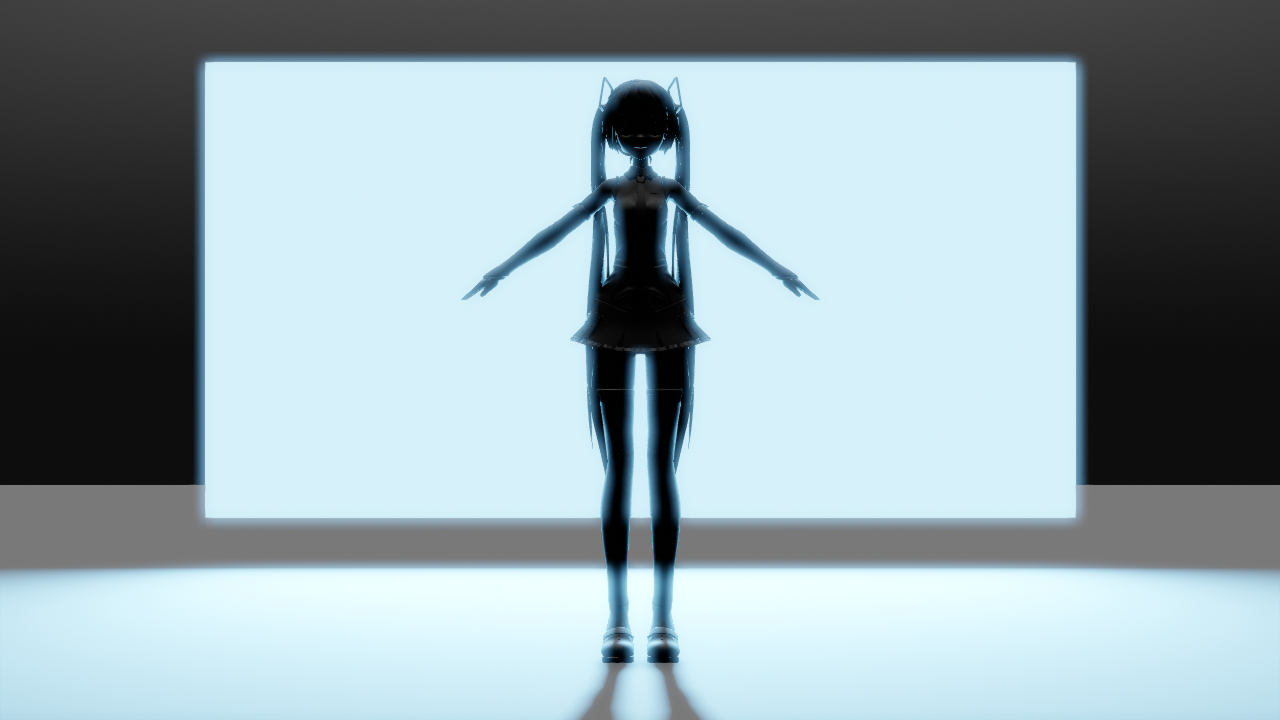

调整光晕半径。
| BloomRadius+ | BloomRadius ±0 | BloomRadius- |
|---|---|---|
 |
 |
 |

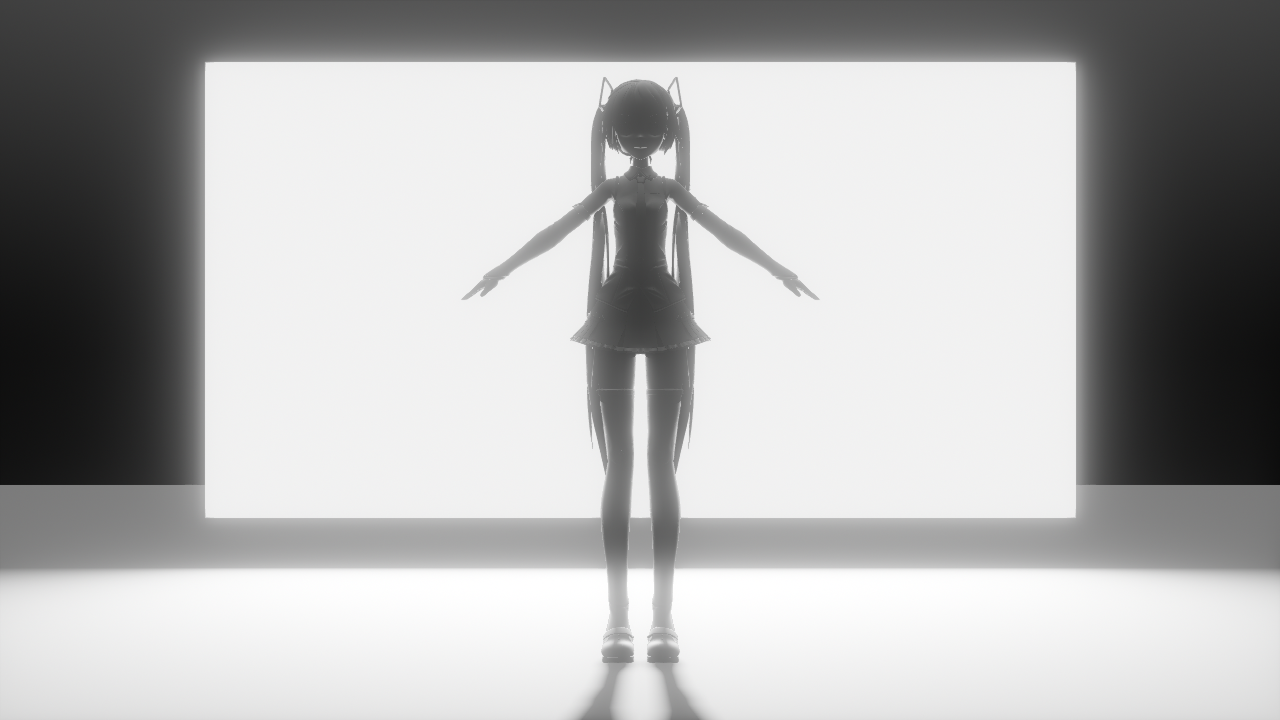

调整光晕的 H（色相）、S（饱和度）、V（亮度）。
如果不提高 BloomColorAllS+，效果可能不明显。

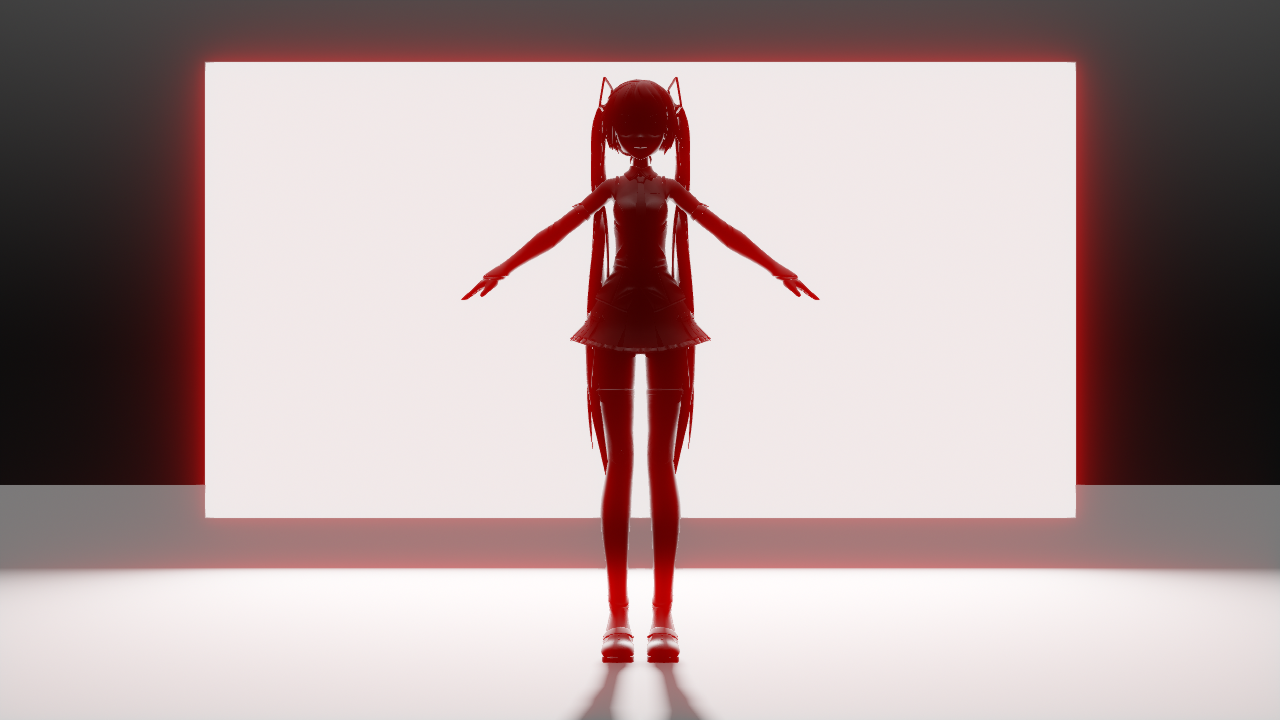

| BloomColorAllS+ 0.0 | BloomColorAllS+ 1.0 | |
 |
 |
|

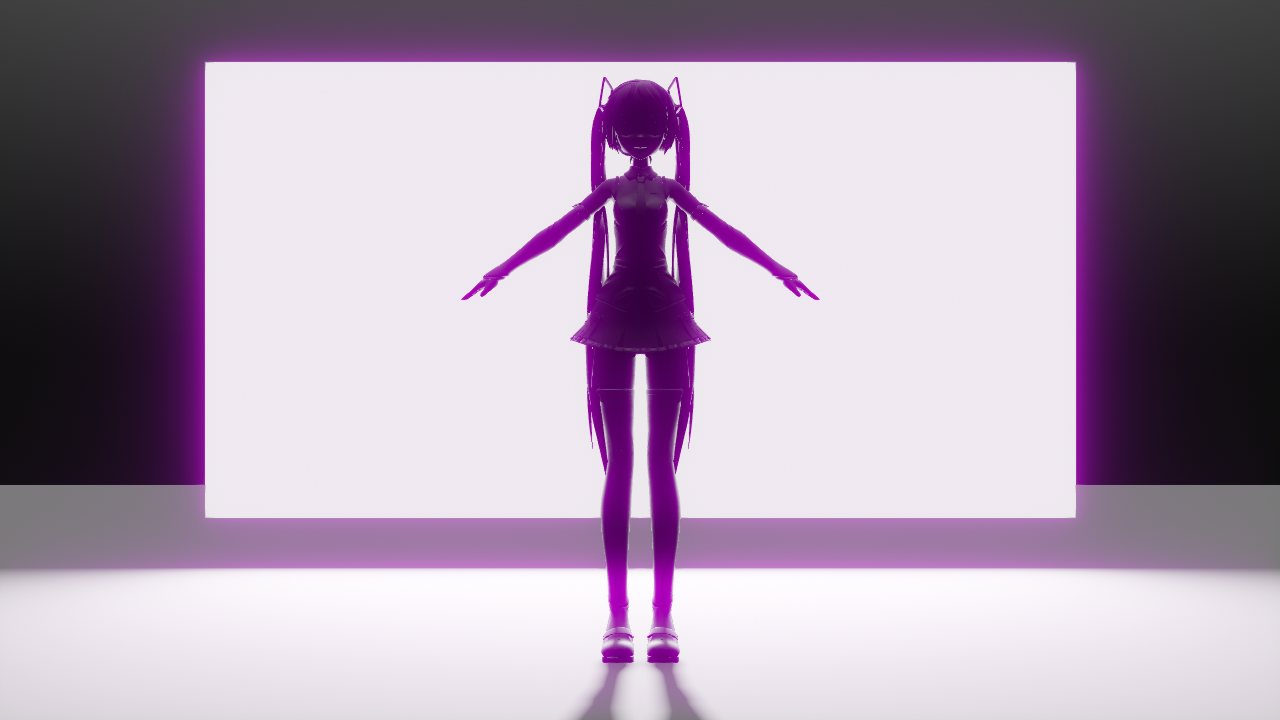

| BloomColorAllS+ 1.0 BloomColorAllH+ 0.8 |

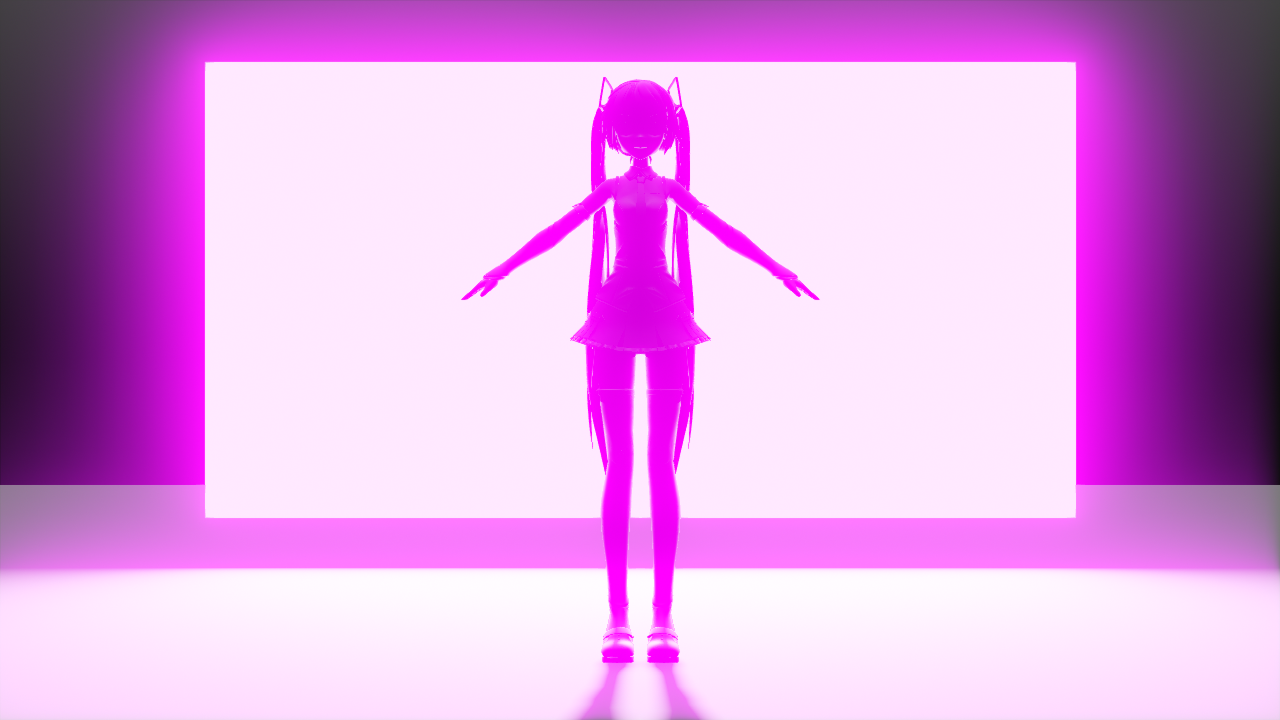

BloomColorAllS+ 1.0 BloomColorAllH+ 0.8 BloomColorAllV+ 1.0 |

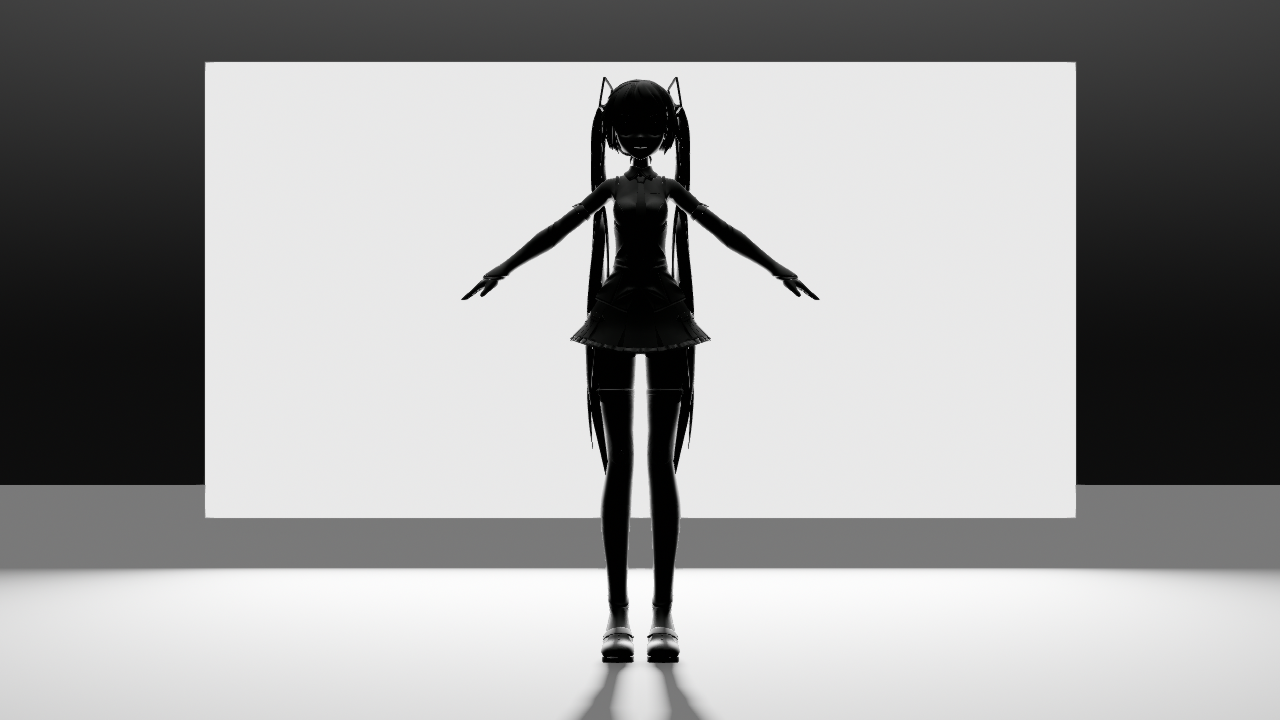

BloomColorAllS+ 1.0 BloomColorAllH+ 0.8 BloomColorAllV- 1.0 |
 |
 |
 |

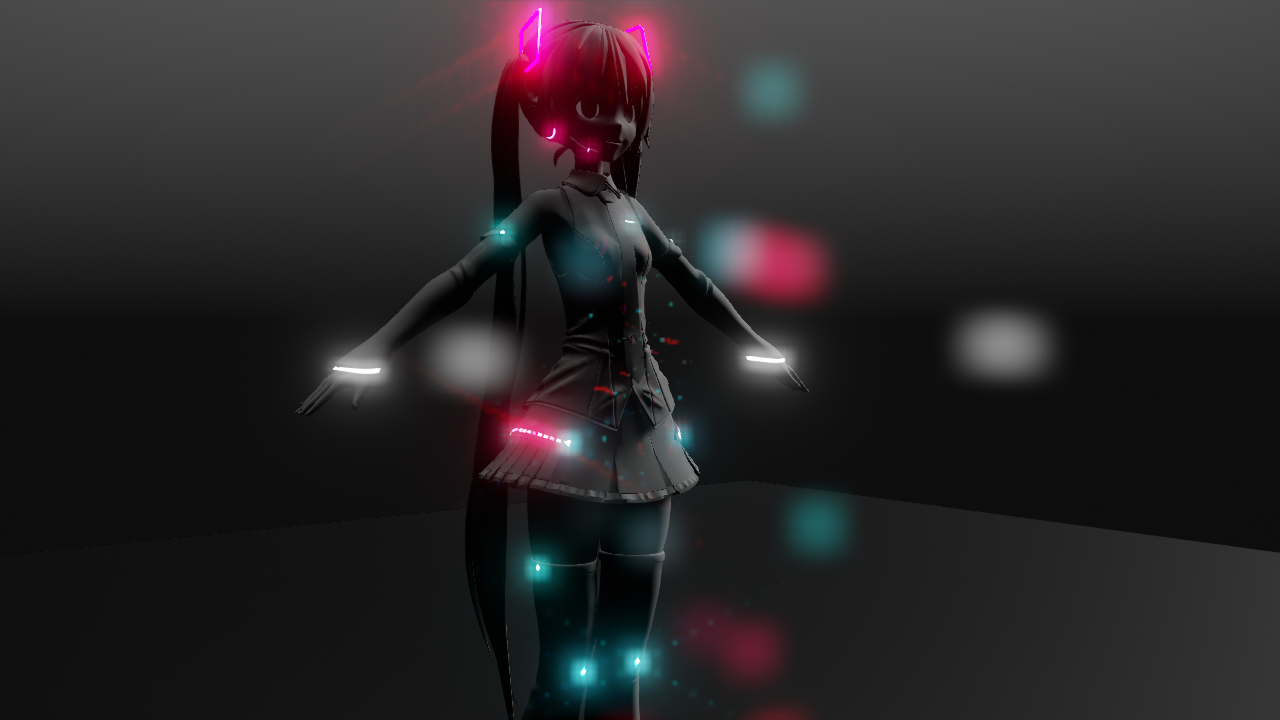

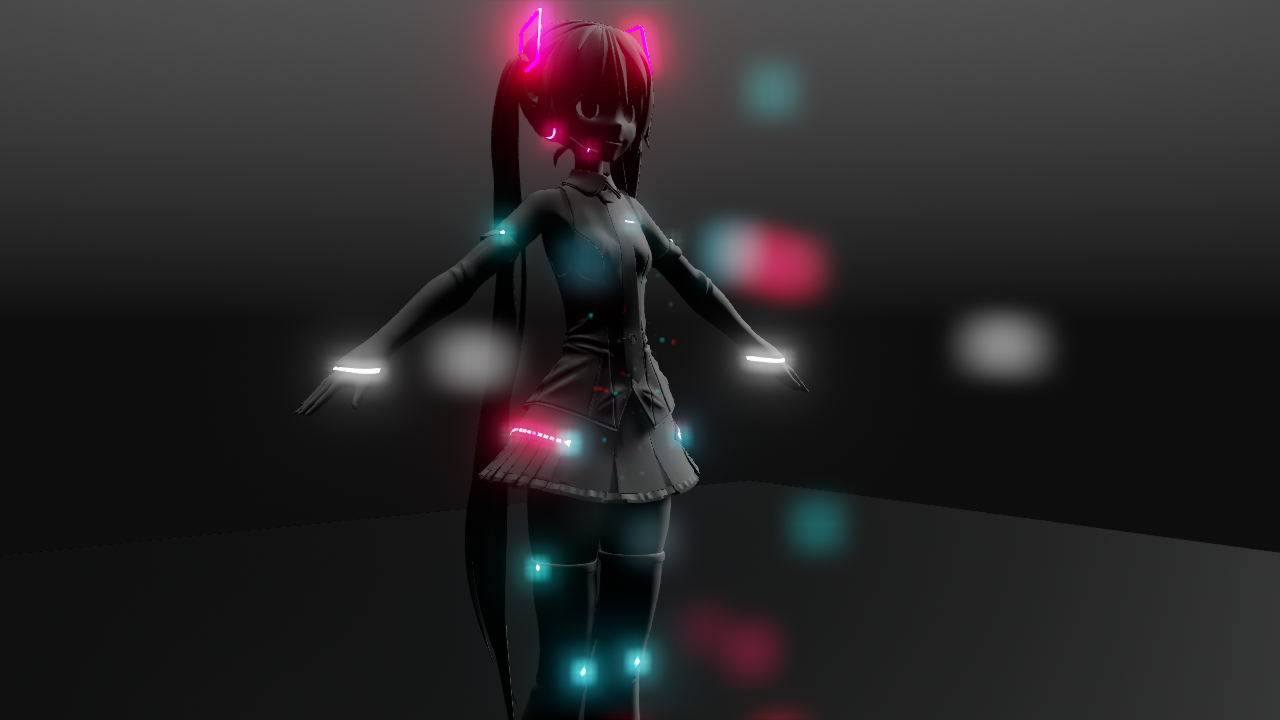

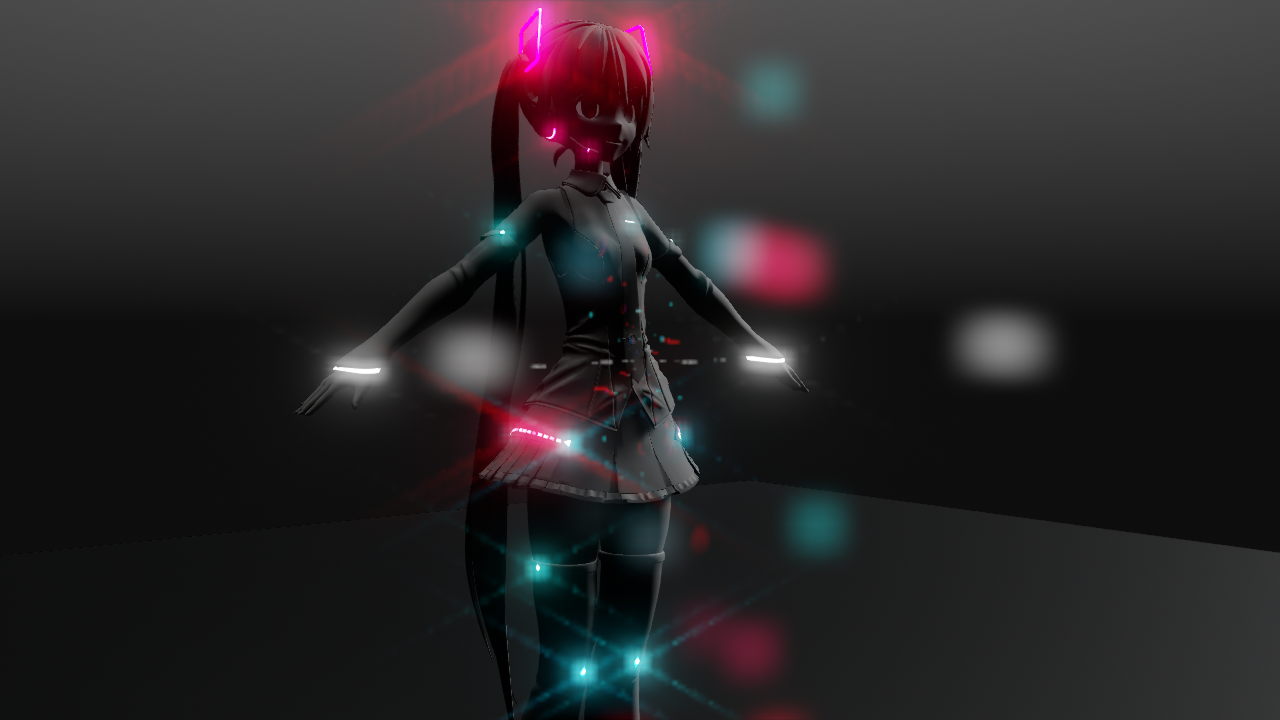

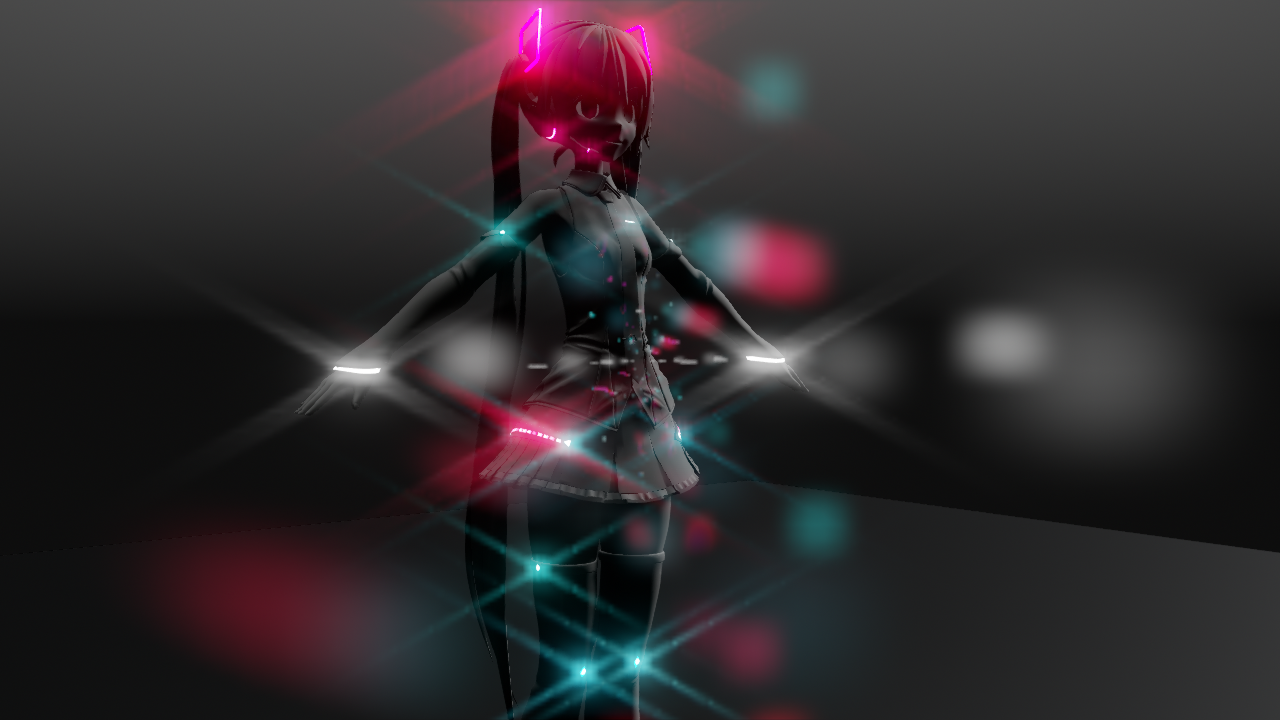

抑制由光晕（Bloom）产生的鬼影。
(在 ray.conf 中的 HDR_FLARE_MODE 和 HDR_STAR_MODE 启用的情况下)
| BloomStarFade 0.0 | BloomStarFade 0.1 | BloomStarFade 0.2 |
 |
 |
 |
| BloomStarFade 0.3 | BloomStarFade 0.4 | |
 |
 |

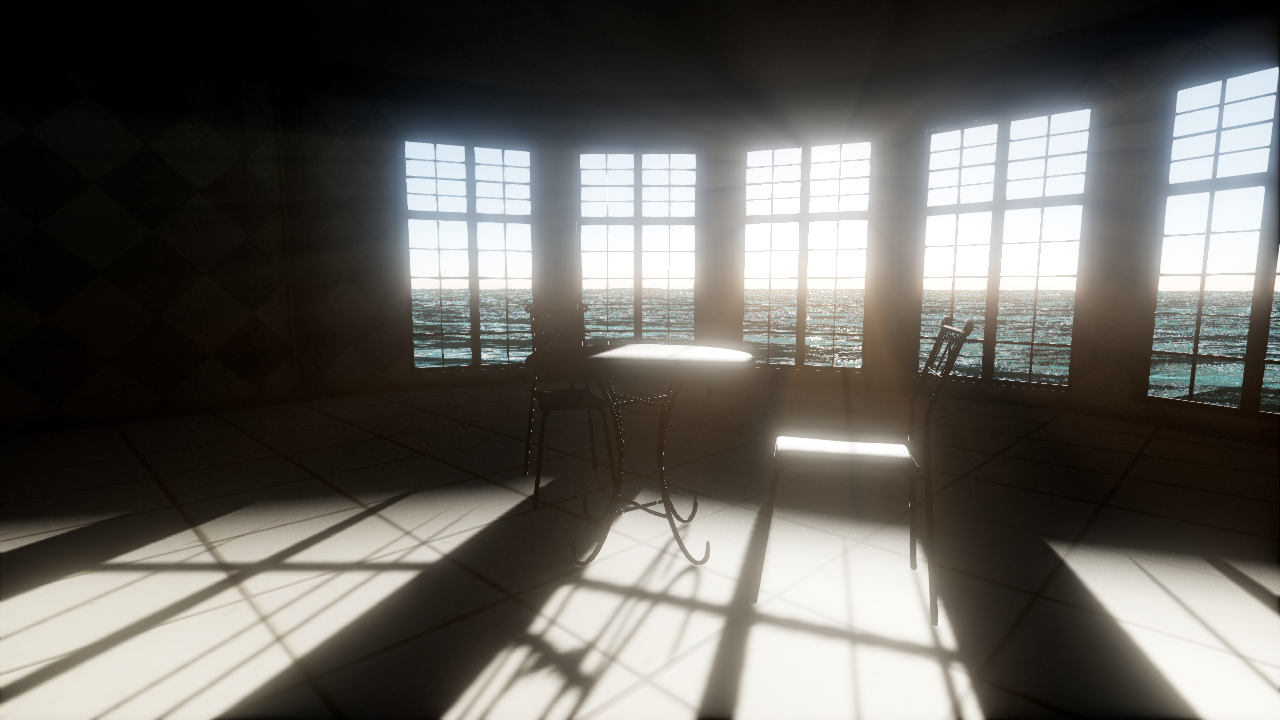

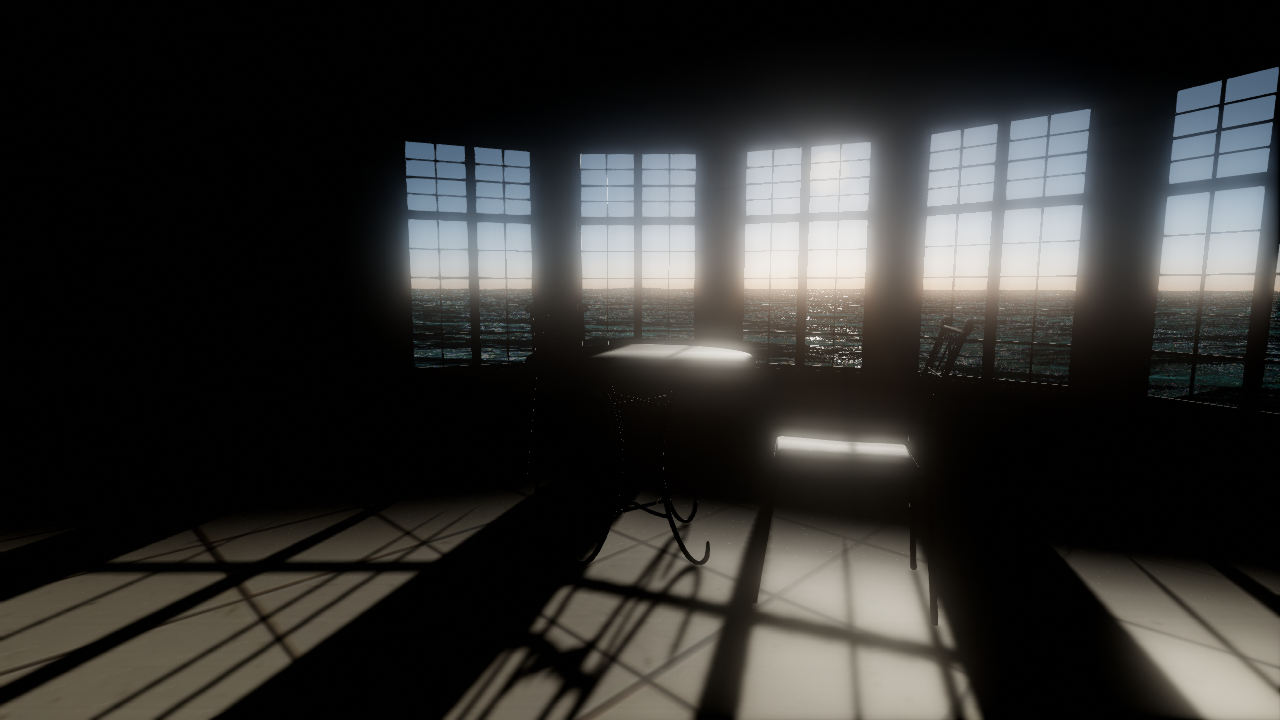

曝光的增减。
| Exposure+ | Exposure ±0 | Exposure- |
|---|---|---|
 |
 |
 |

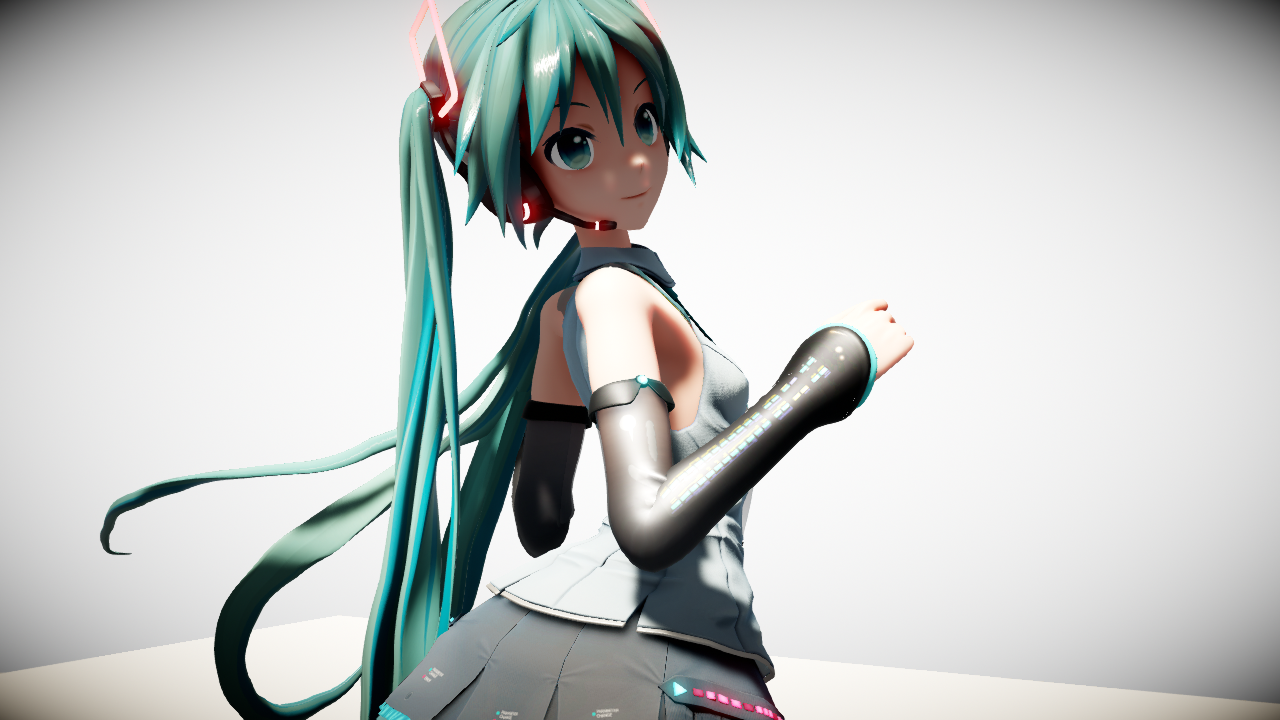

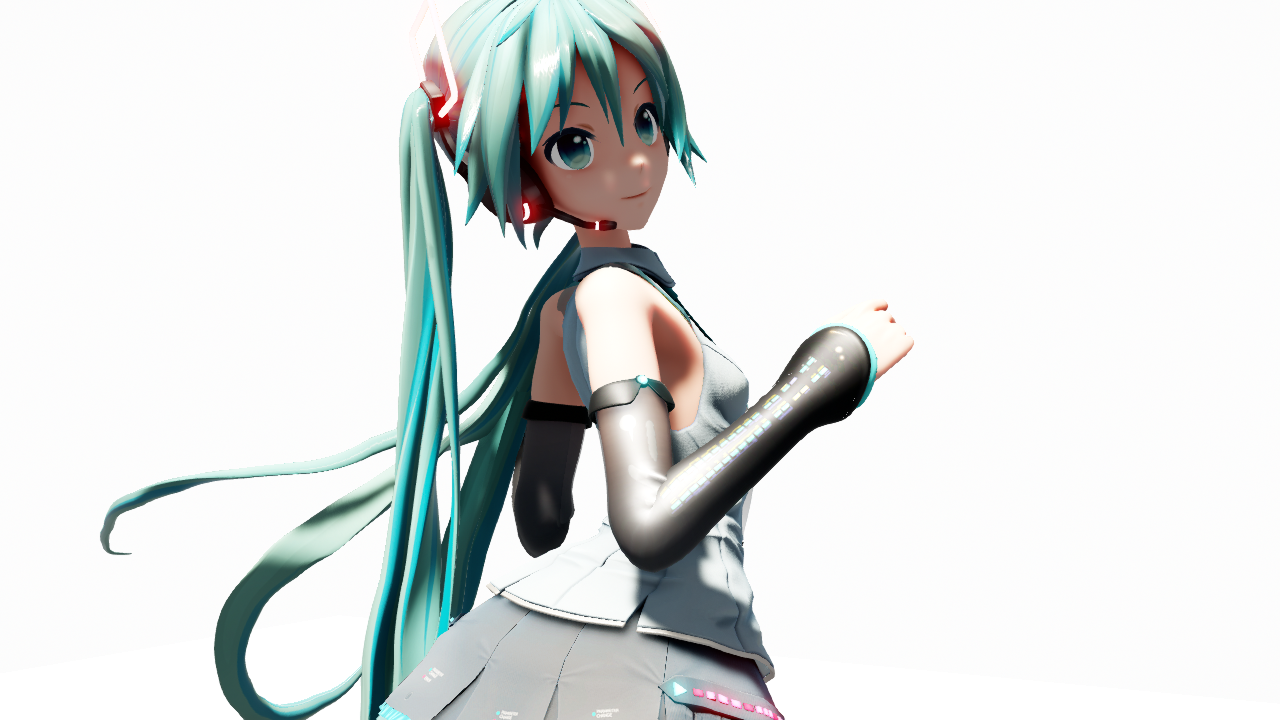

模拟相机镜头的暗角（周边减光）效果。
| Vignette 0.0 | Vignette 1.0 |
|---|---|
 |
 |

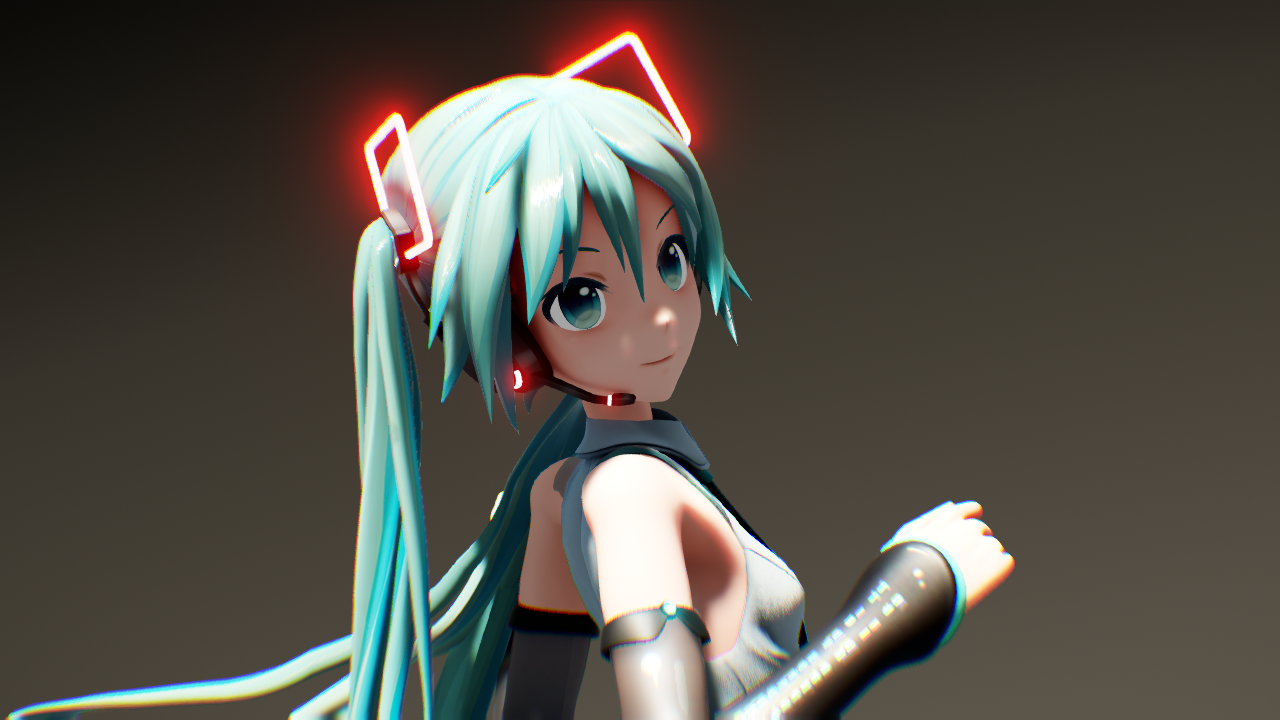

色差效果。
离镜头中心越远，颜色偏差越大。
| MODE | Dispersion 0.0 | Dispersion 0.5 | Dispersion 1.0 |
|---|---|---|---|
| 1 |  |
 |
 |
| 2 | 同上 |  |
 |
-
MODE是ray.conf中的POST_DISPERSION_MODE。可以更改效果的模式。POST_DISPERSION_MODE 1: 色偏 (Color Shift)POST_DISPERSION_MODE 2: 色差 (Chromatic Aberration)

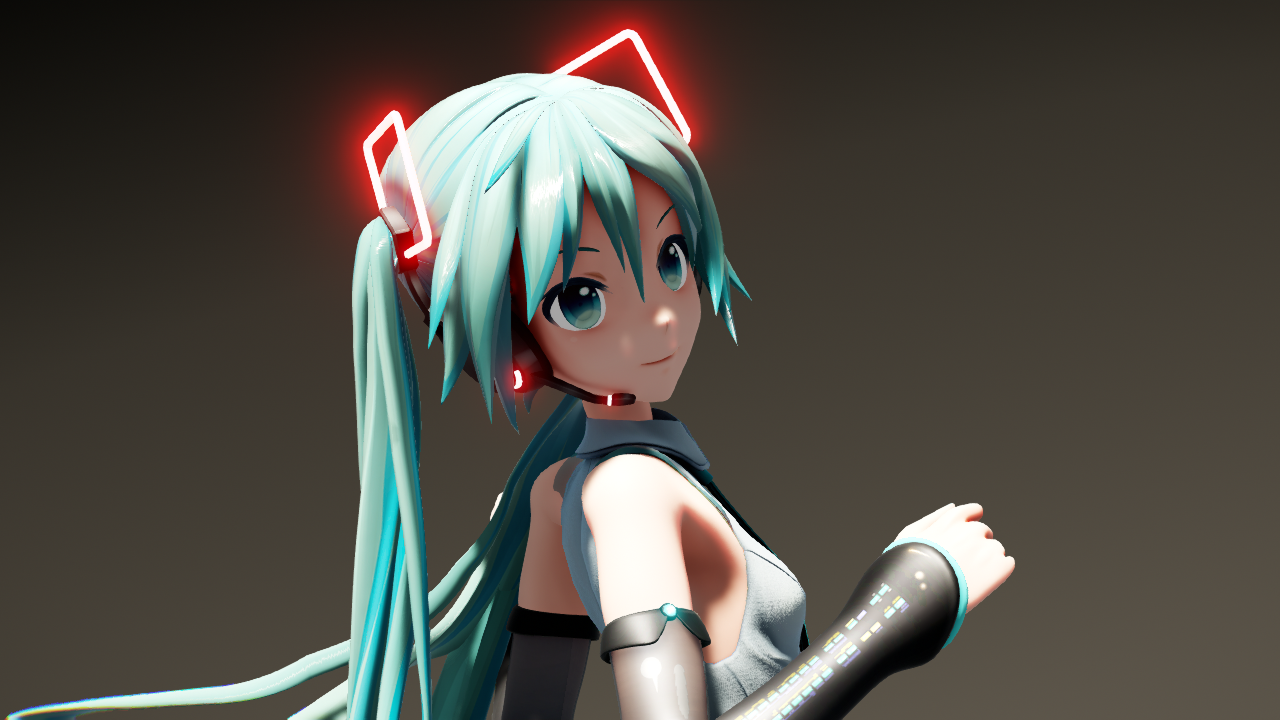

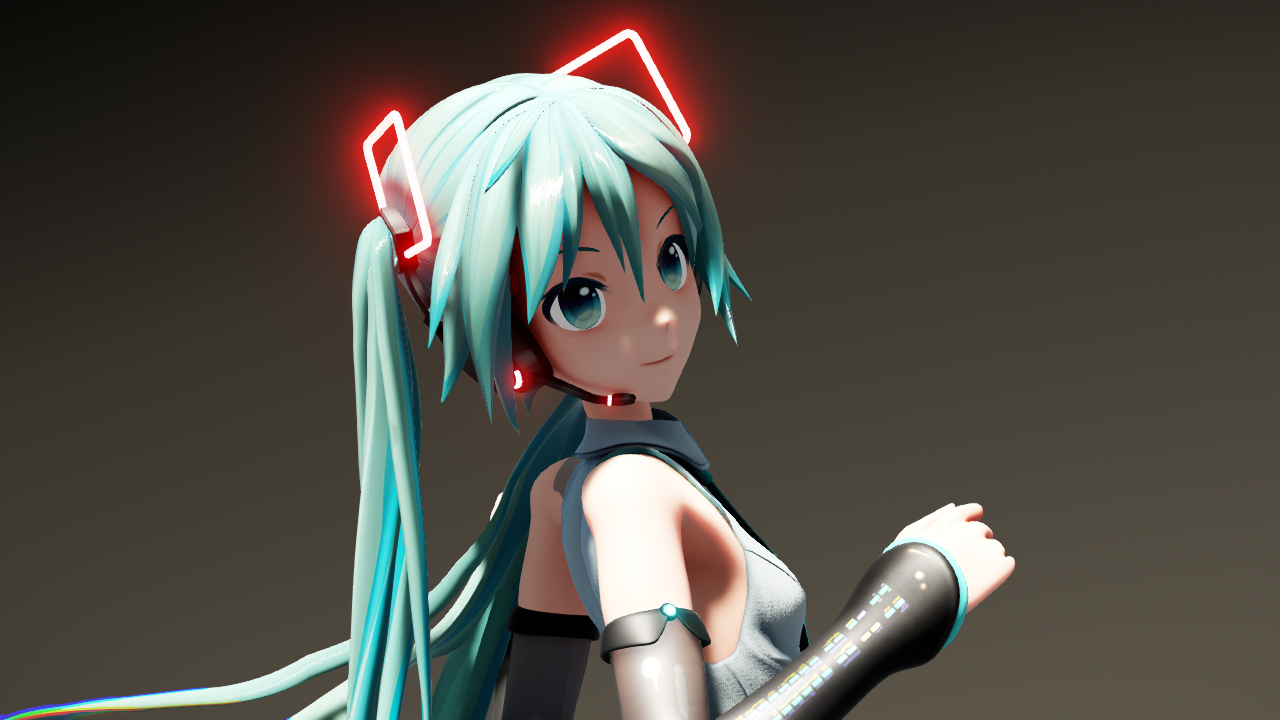

色差效果的范围。 增大该值会使色散效果变小。
| MODE | DispersionRadius 0.0 | DispersionRadius 0.5 | DispersionRadius 1.0 |
|---|---|---|---|
| 1 |  |
 |
 |
| 2 |  |
 |
 |
DOF (景深) 调整。
使用此功能需要在 ray.conf 中将 BOKEH_QUALITY 设置为 1。

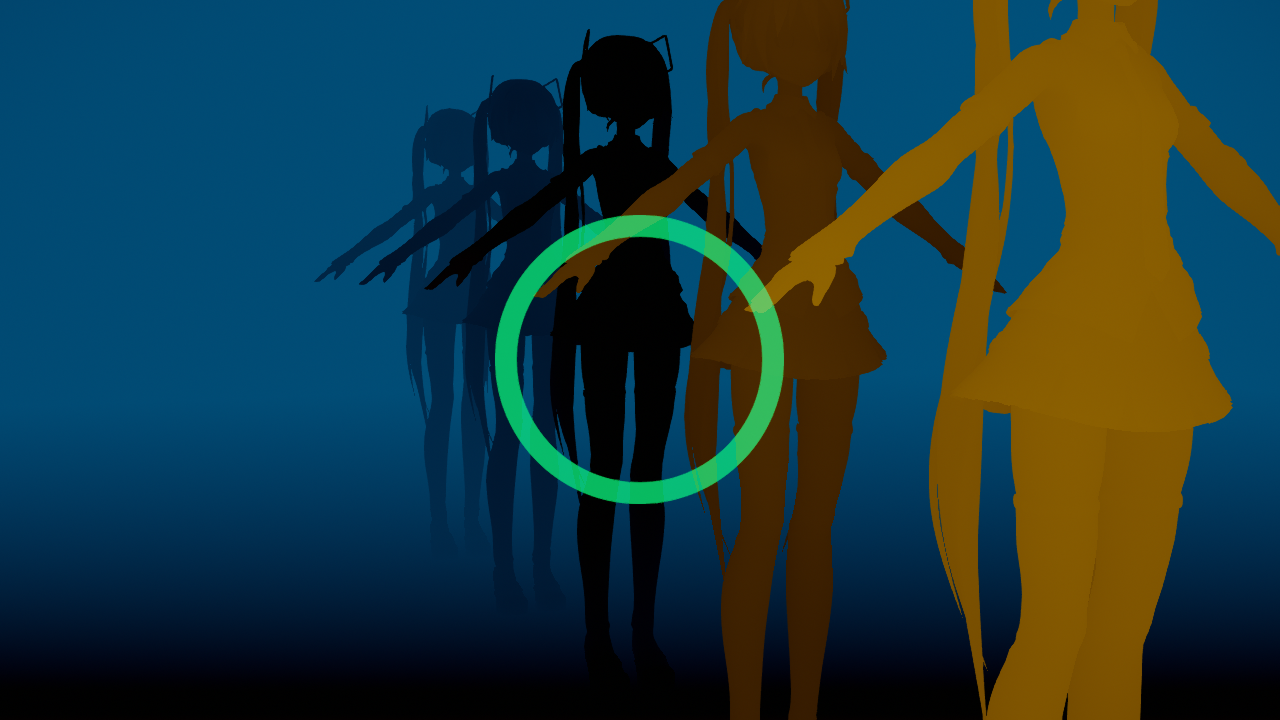

可以用颜色确认焦点位置和虚化效果。
黑：焦点对准的位置
青：焦点后方
黄：焦点前方
| TestMode 0 | TestMode 1 |
|---|---|
 |
 |

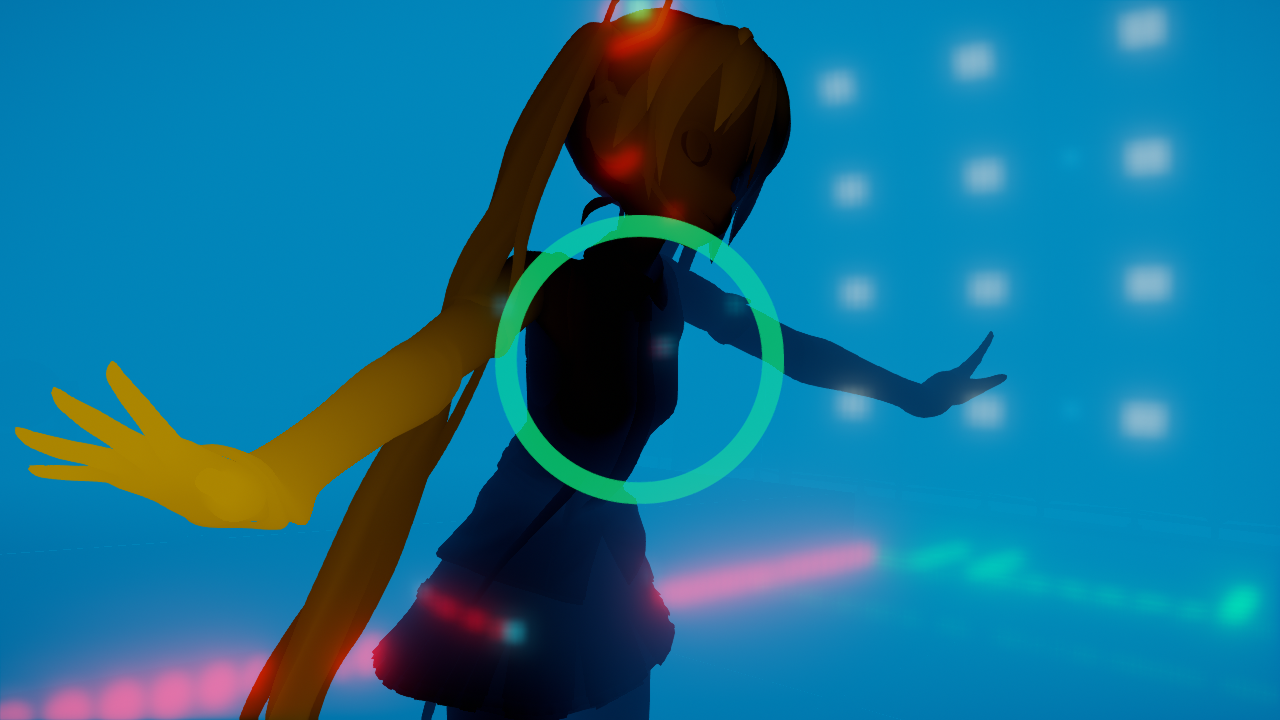

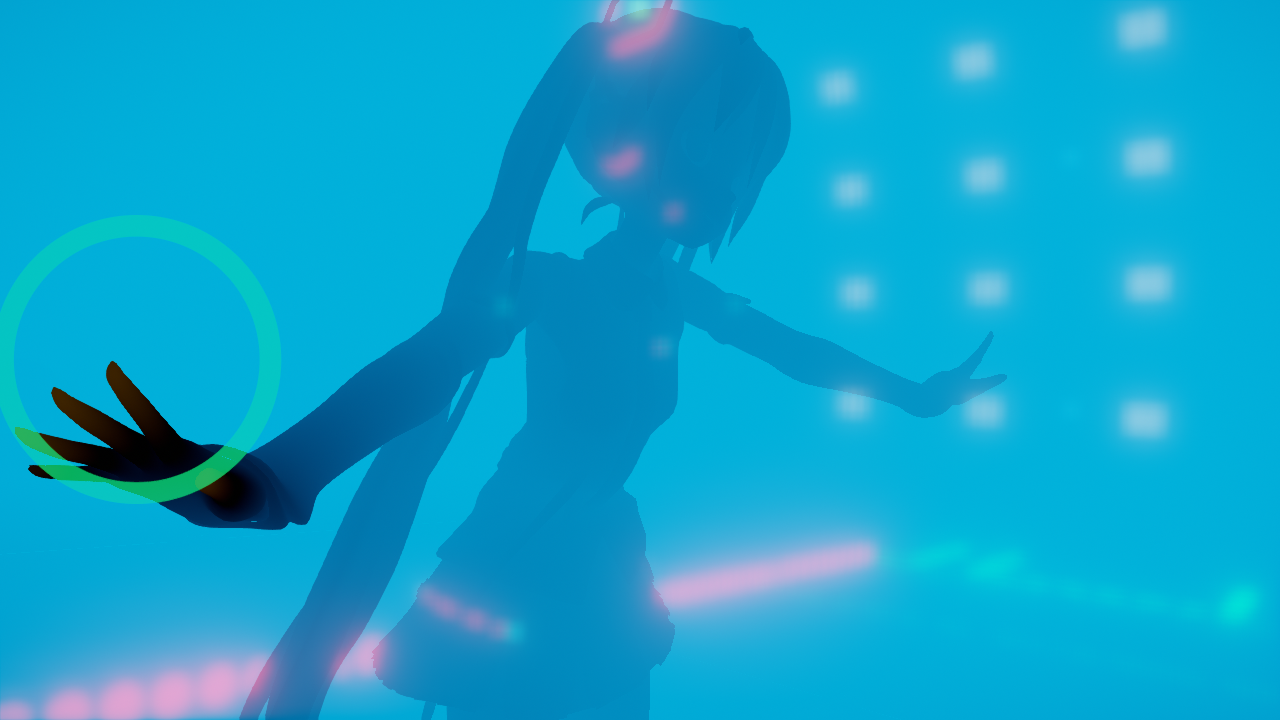

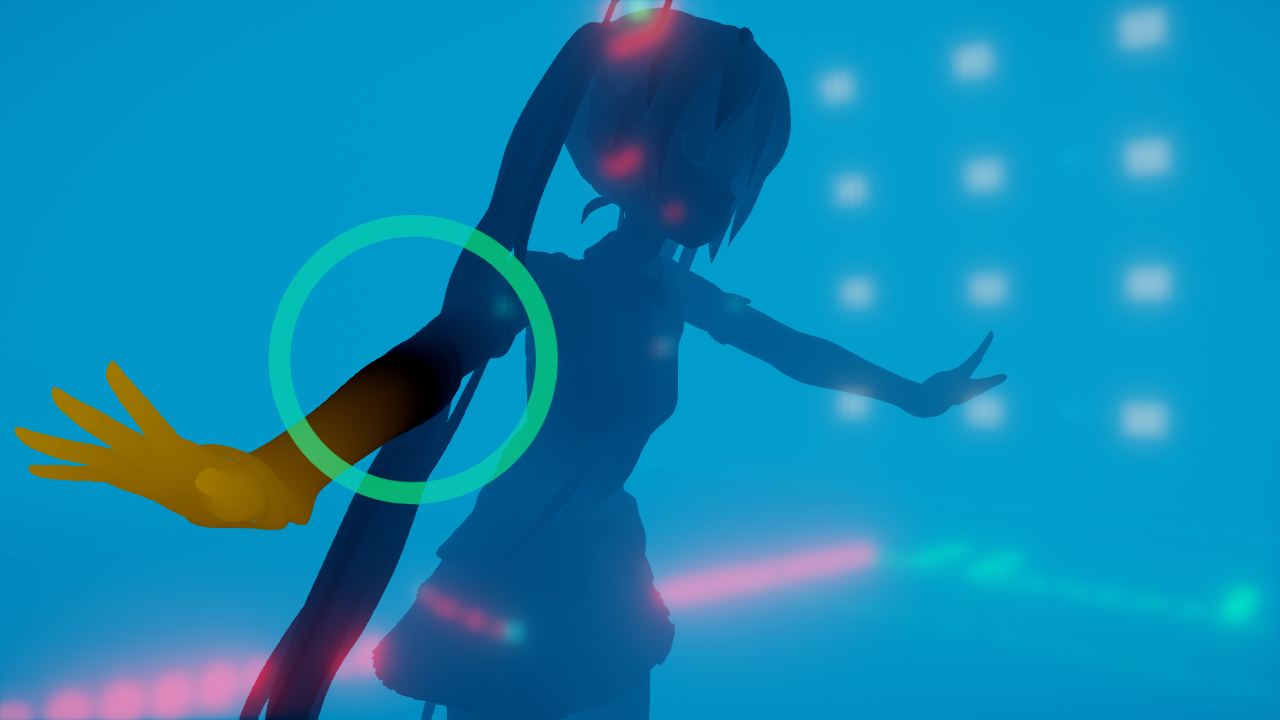

焦点位置调整
启用 TestMode 时，可以在中央圆圈位置进行确认。
此外，在 MeasureMode 调整后，还可以在 ray.x 的位置进行进一步调整。
- MeasureMode 的值对应以下动作： 0.00～0.24 : 测试圆圈 0.25～0.49 : 测试圆圈 + 来自 ray.x 的骨骼 0.50～0.98 : 仅 FocalDistance 0.99～1.00 : FocalDistance + 来自 ray.x 的骨骼
| MeasureMode 0 | MeasureMode 调整 | MeasureMode 调整 + ray.x 位置调整 |
|---|---|---|
 |
 |
 |

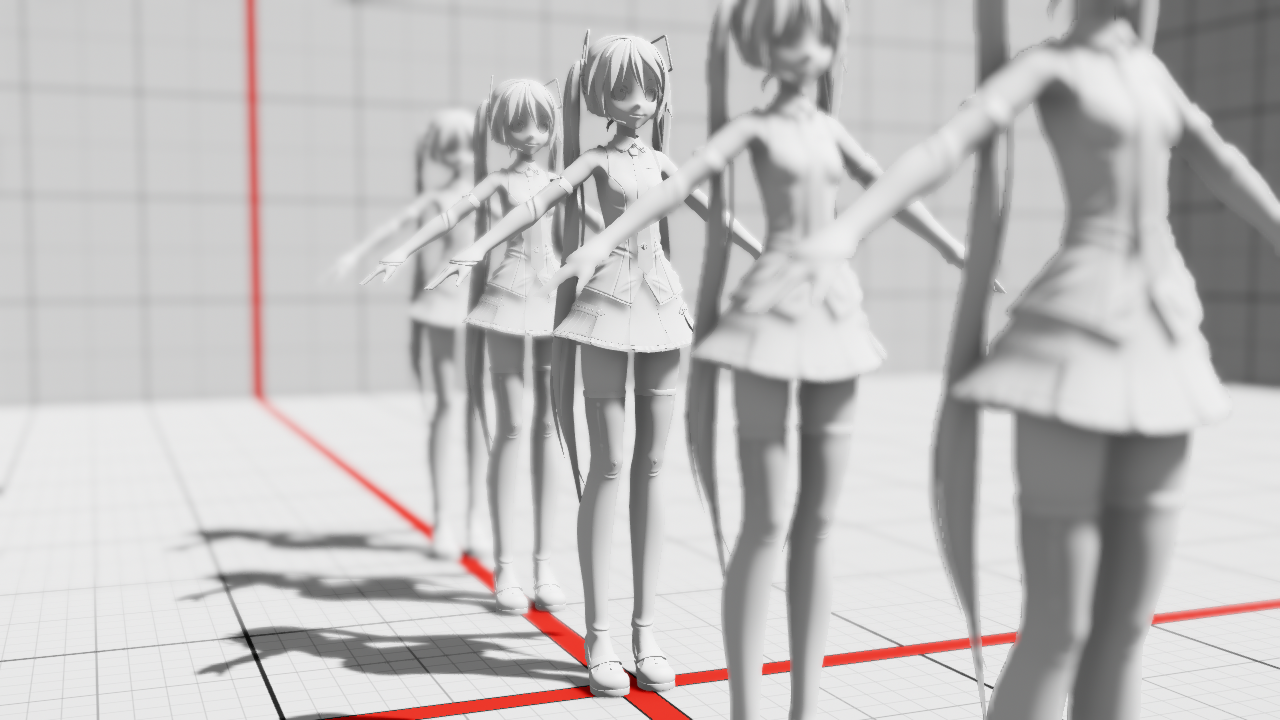

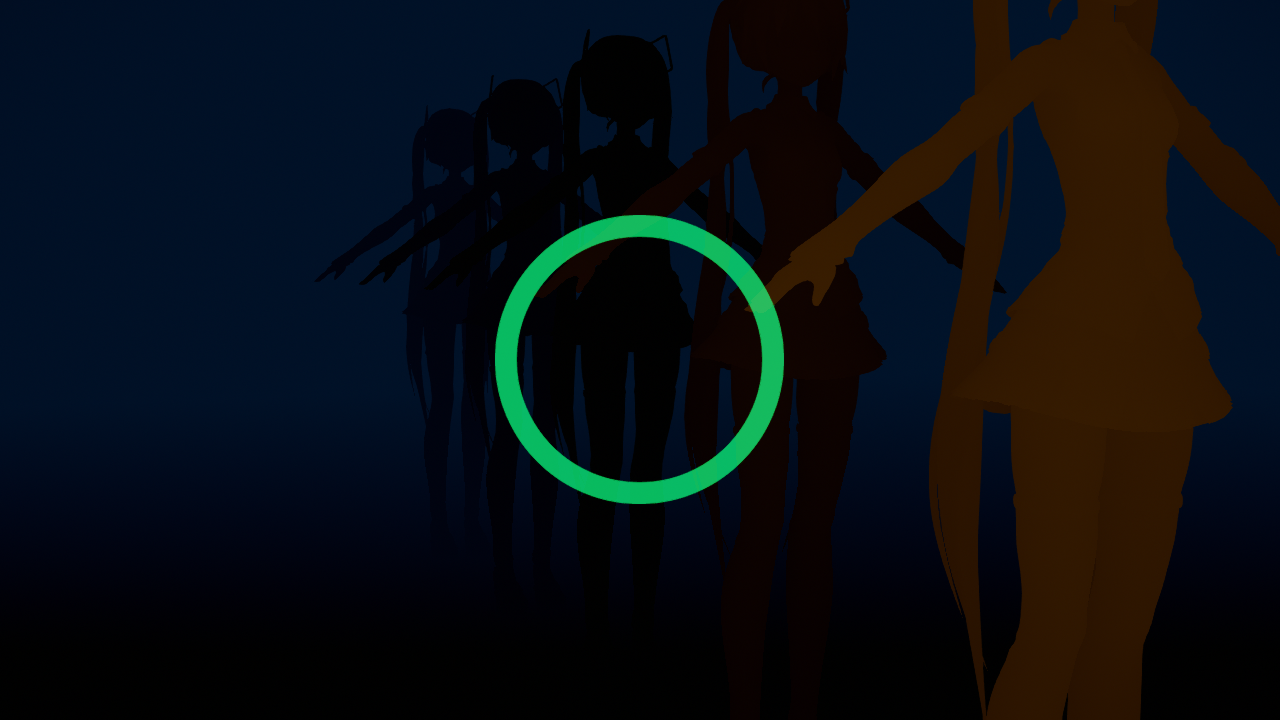

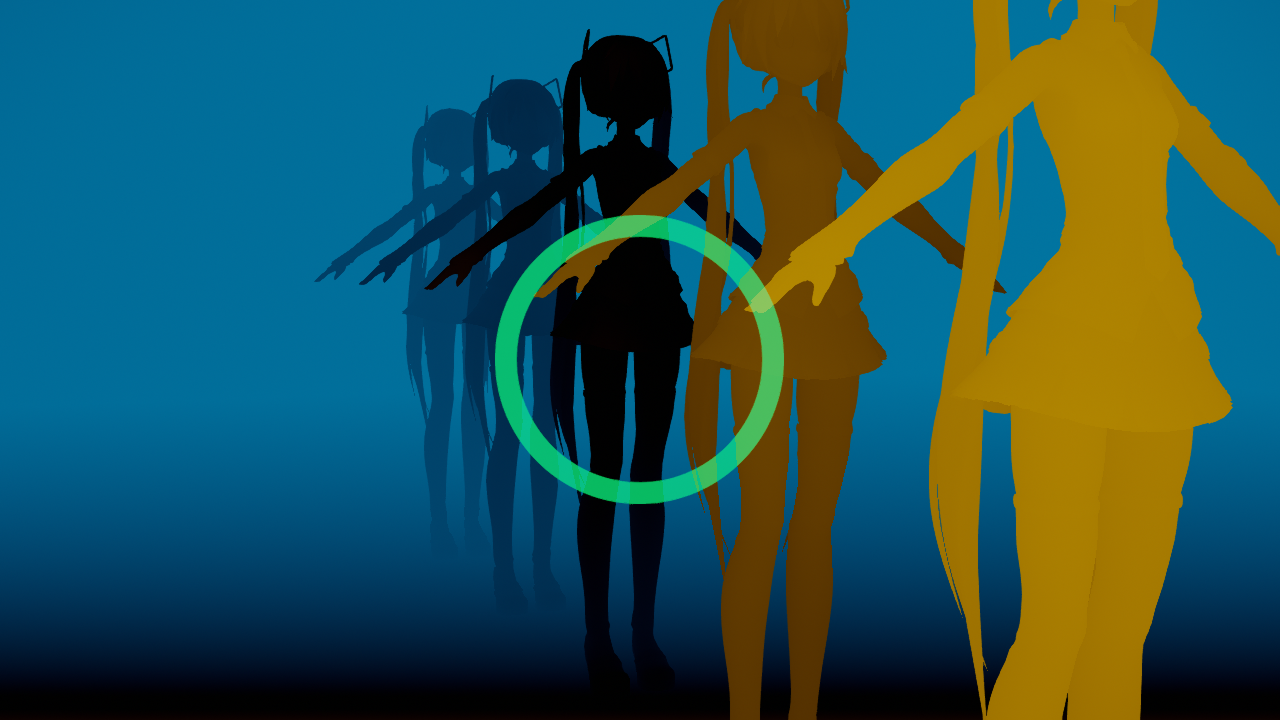

光圈增减
＋时景深变深（合焦前后的范围变广），虚化变小。
－时景深变浅，虚化变大。
| Fstop+ 1 | Fstop ±0 | Fsstop- 1 | |
|---|---|---|---|
| TestMode 0 |  |
|
 |
| TestMode 1 |  |
|
 |

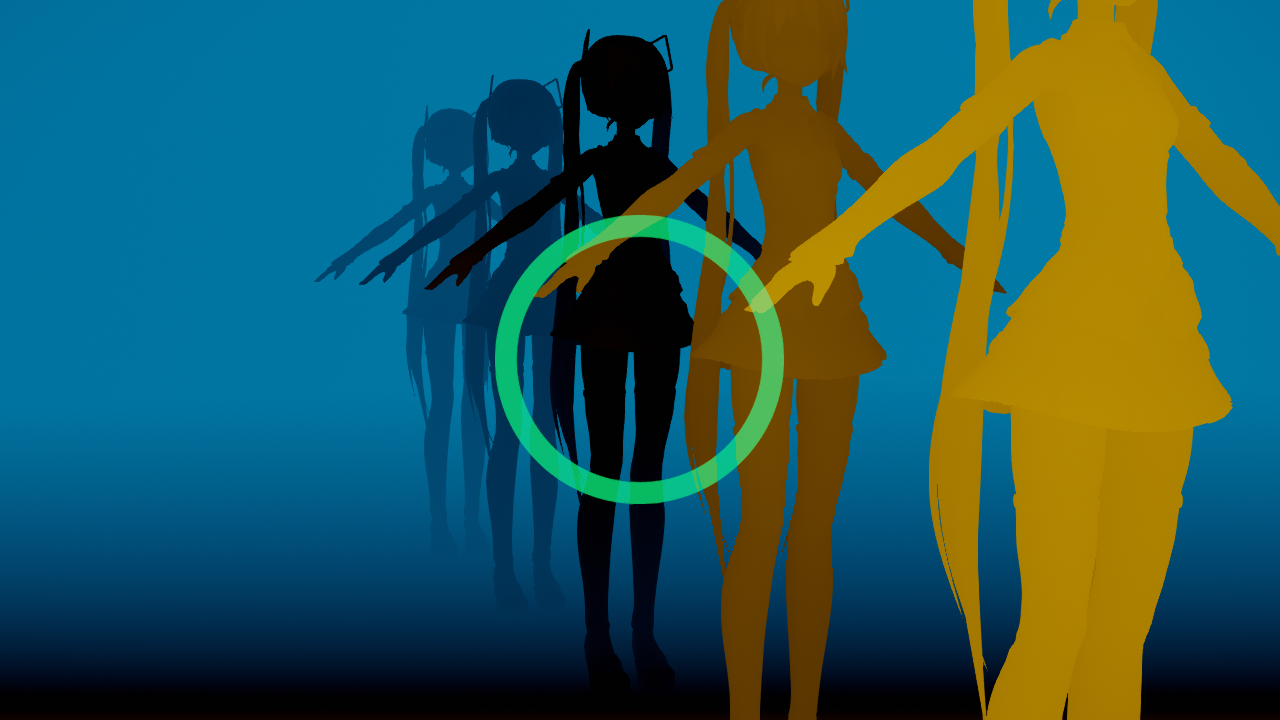

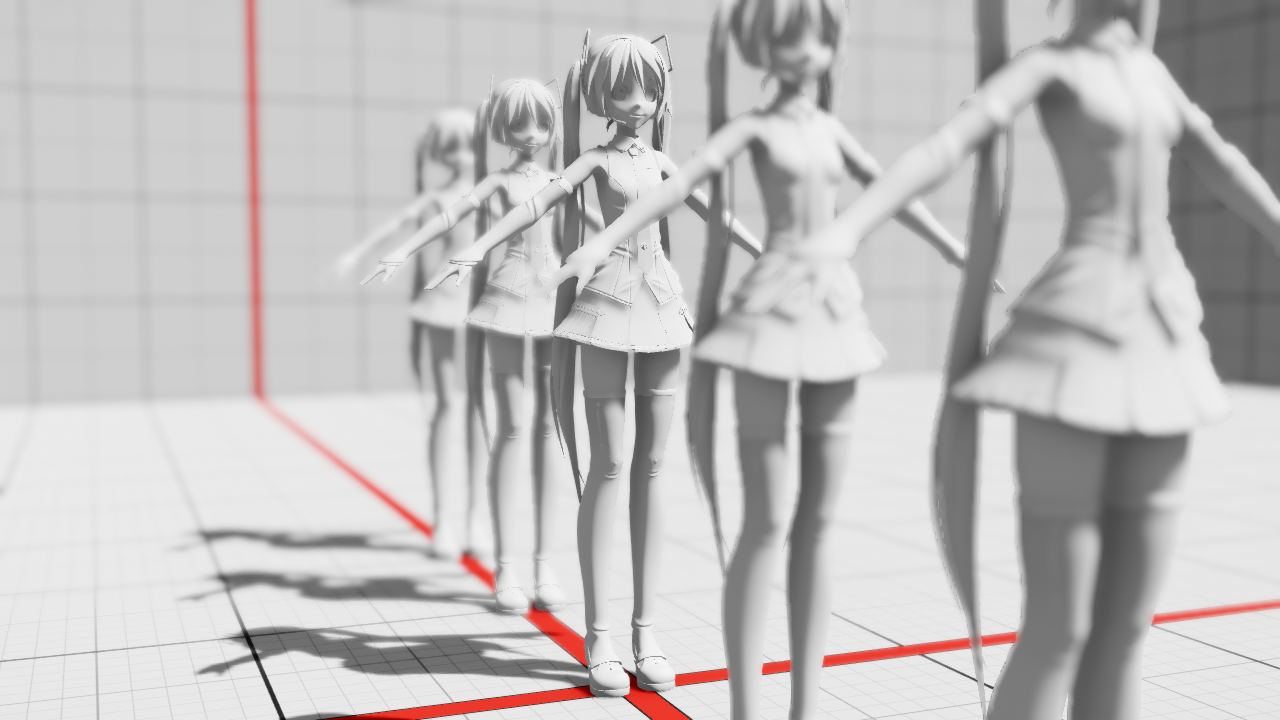

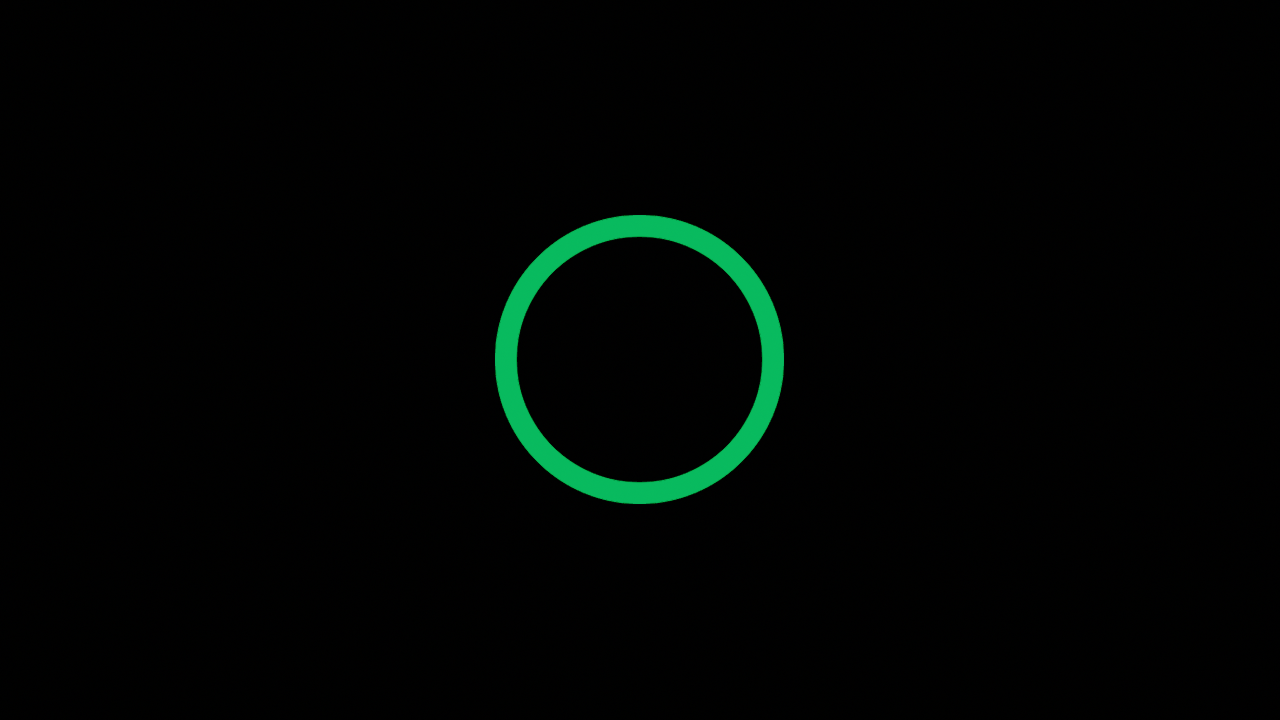

焦距的增减
设为＋时虚化变大，设为－时虚化变小。
| FocalLength+ 1 | FocalLength ±0 | FocalLength- 1 | |
|---|---|---|---|
| TestMode 0 |  |
|
 |
| TestMode 1 |  |
|
 |

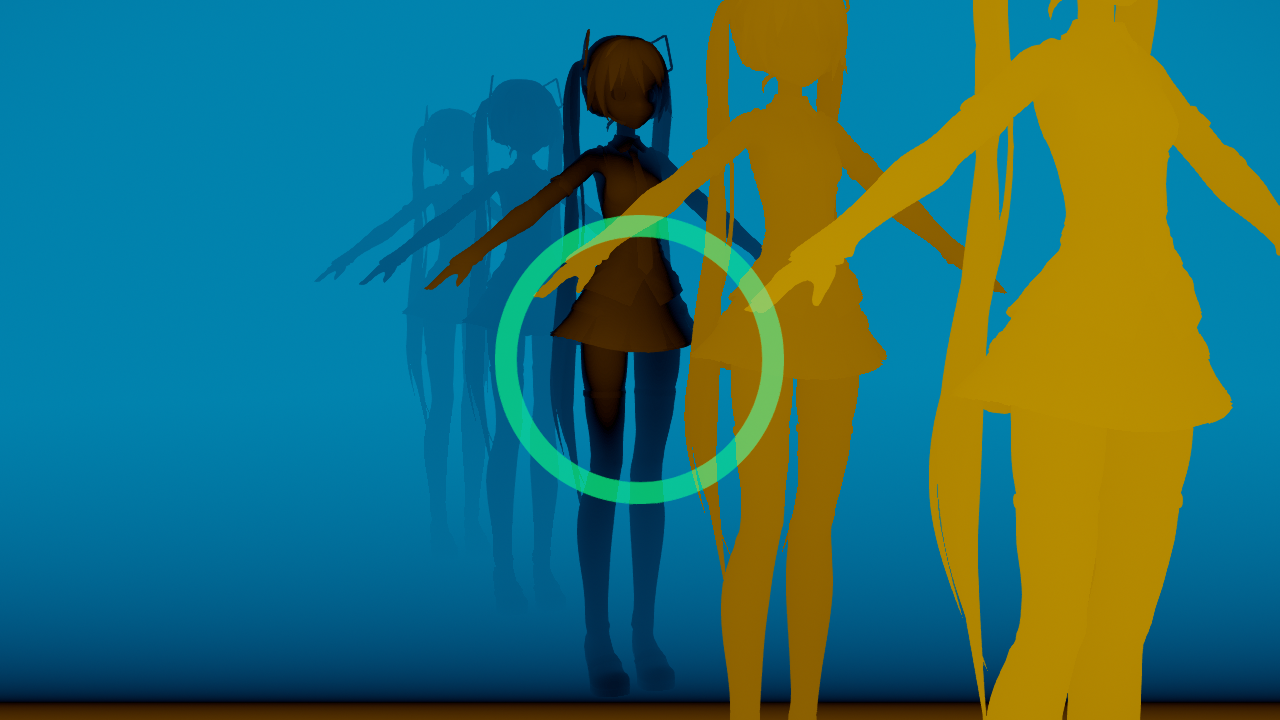

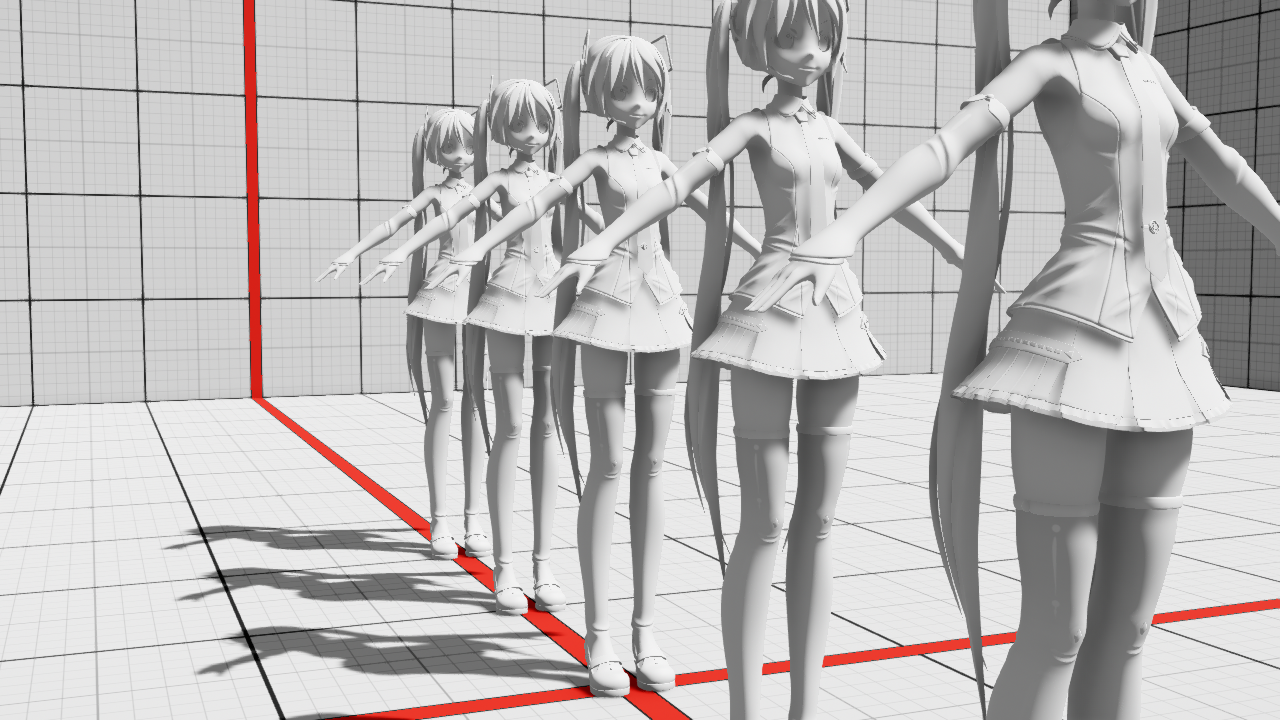

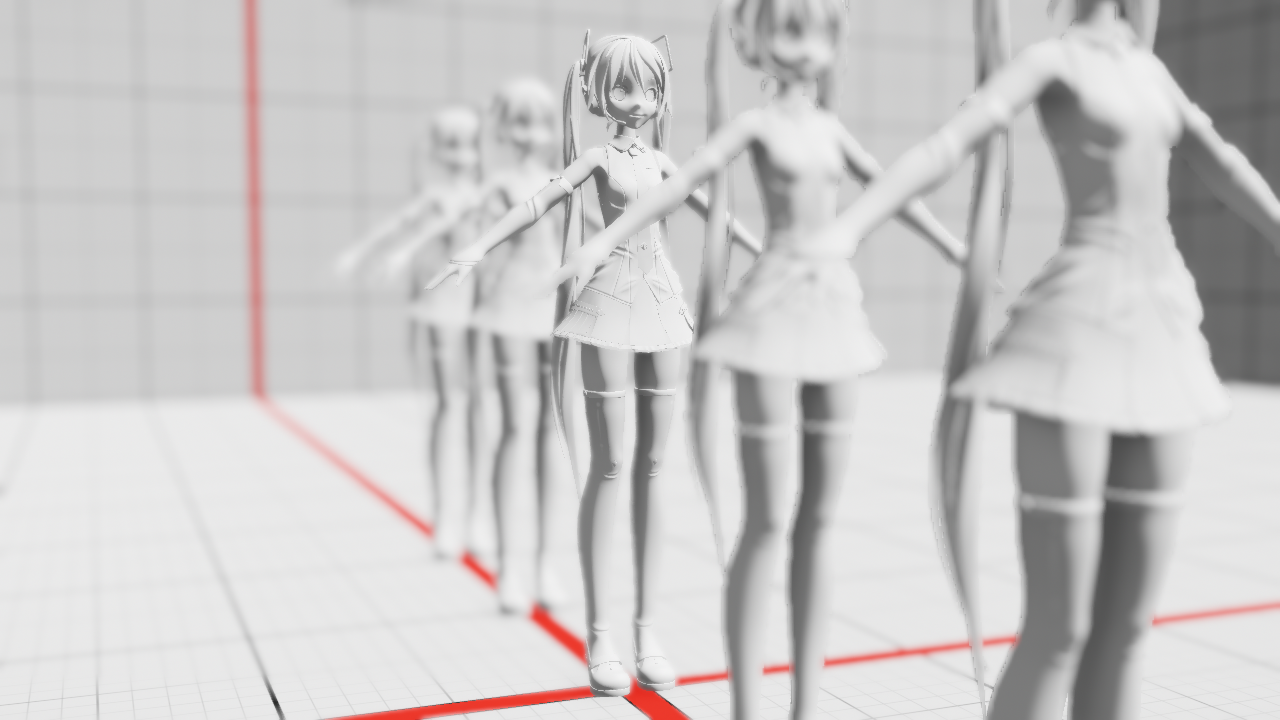

对焦区域（景深）的增减
设为＋时对焦范围变广，设为－时变窄。
| FocalRegion+ 1 | FocalRegion ±0 | FocalRegion- 1 | |
|---|---|---|---|
| TestMode 0 |  |
|
 |
| TestMode 1 |  |
|
 |

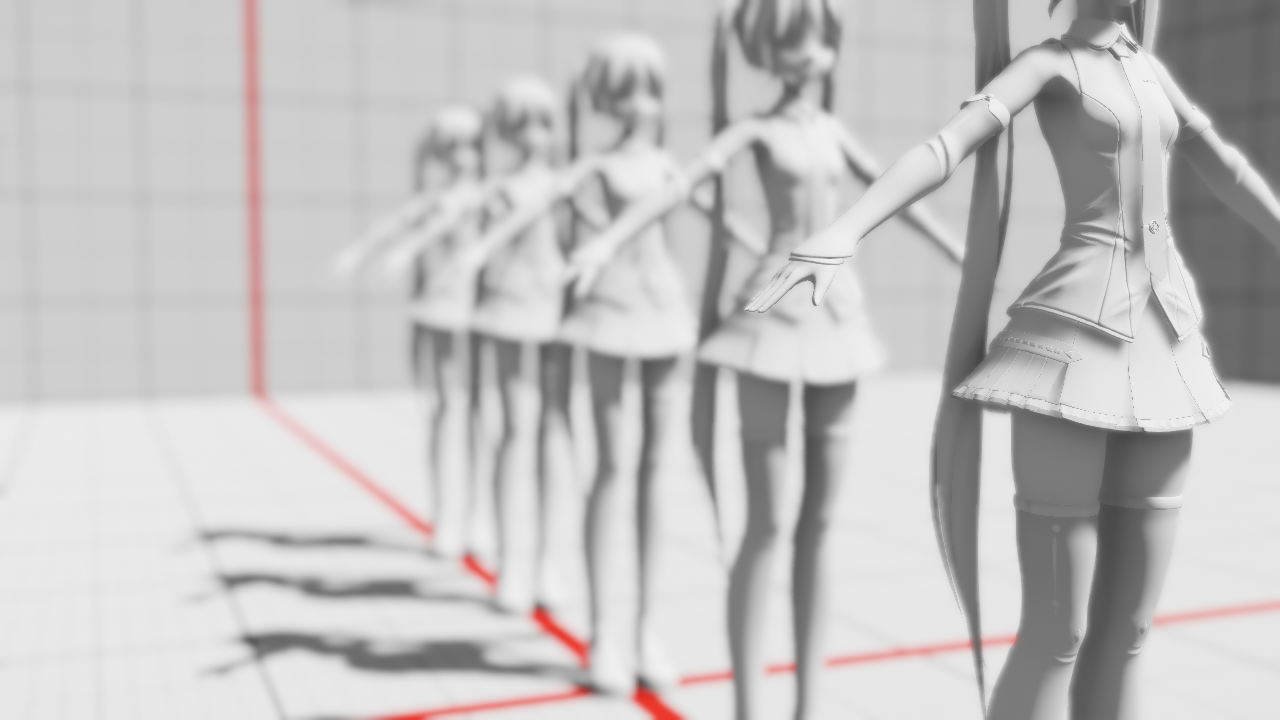

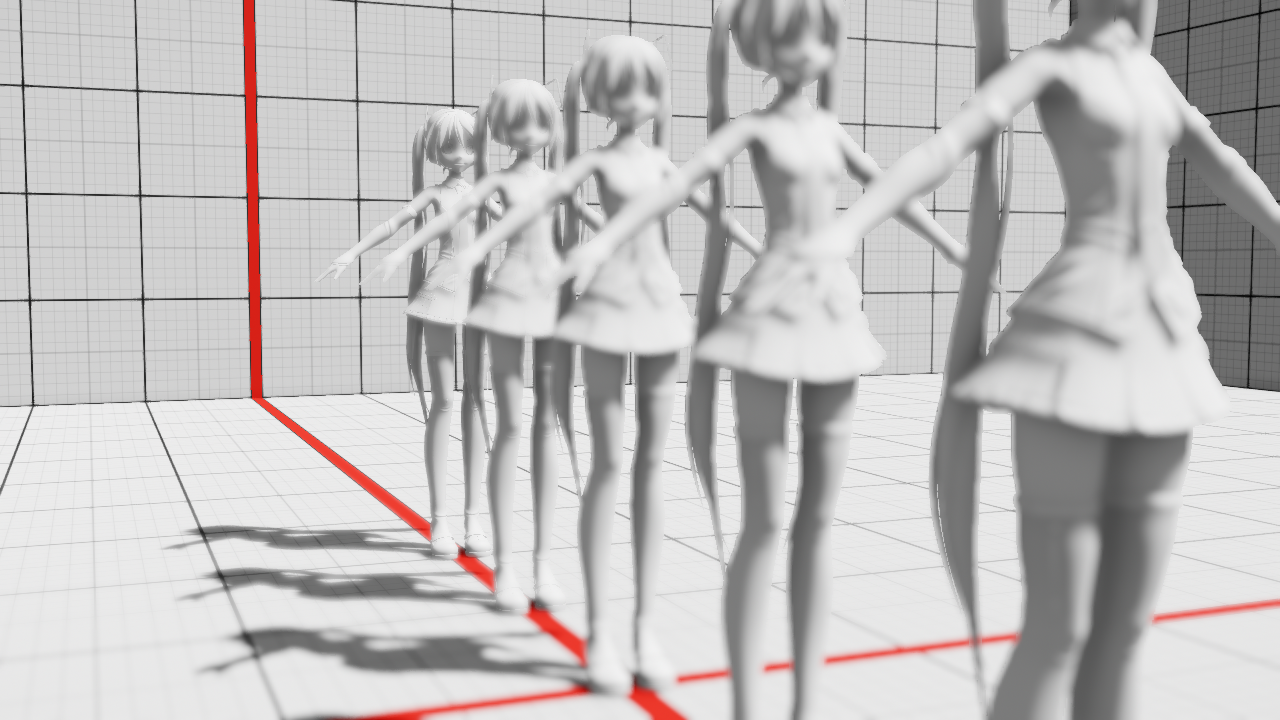

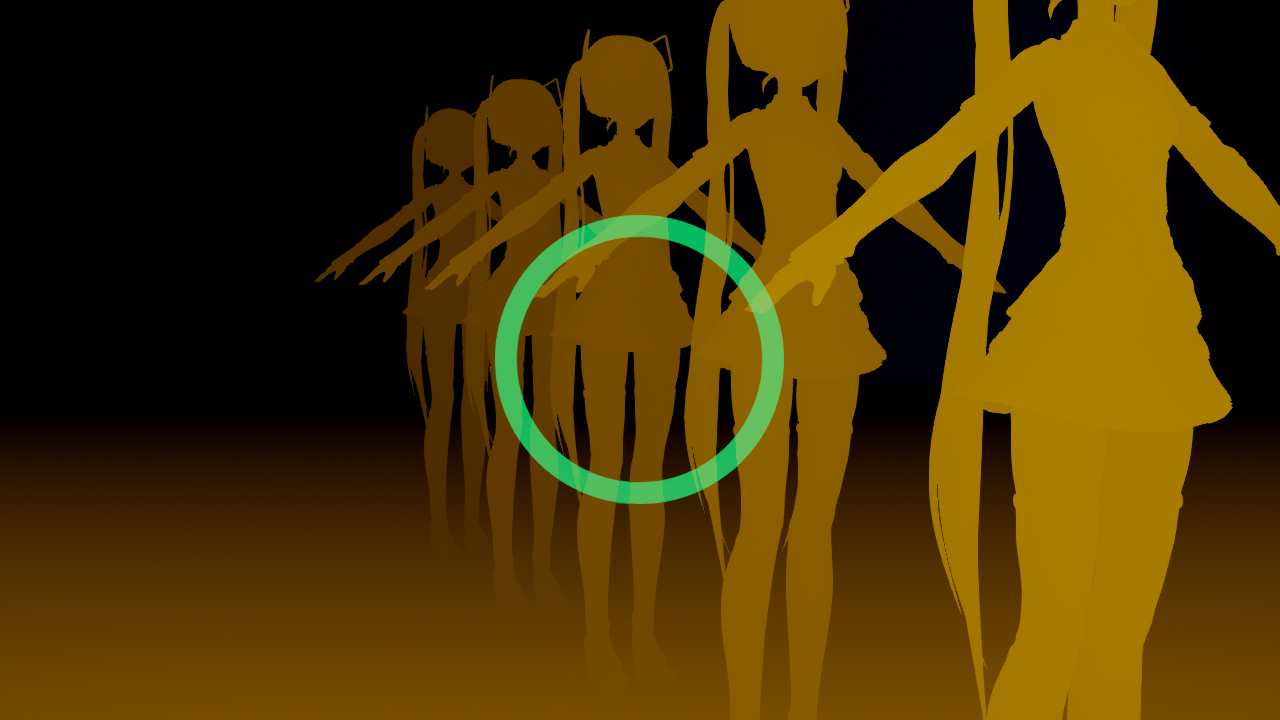

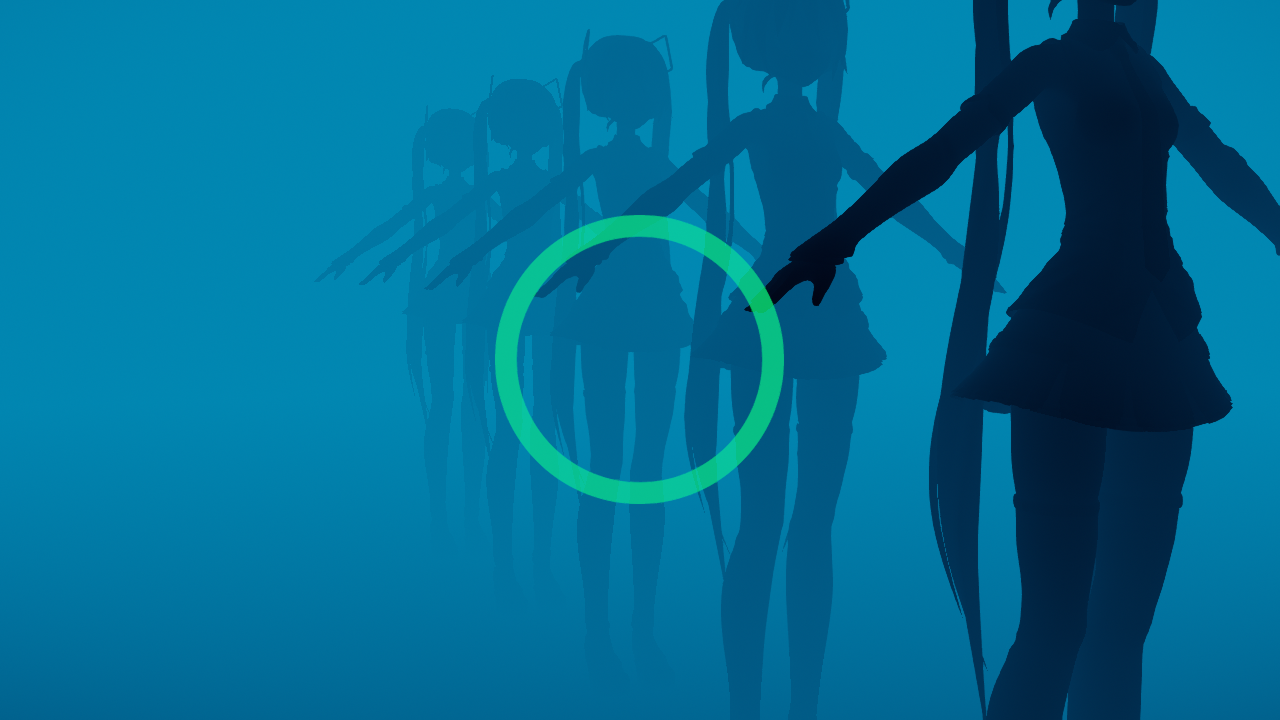

摄像机到焦点位置距离的增减
设为＋时焦点位置向后，设为－时向前。
此外，在FocalDistance调整后，还可以在ray.x的位置进行进一步调整。
| FocalDistance+ 1 | FocalDistance ±0 | FocalDistance- 1 | |
|---|---|---|---|
| TestMode 0 |  |
|
 |
| TestMode 1 |  |
|
 |

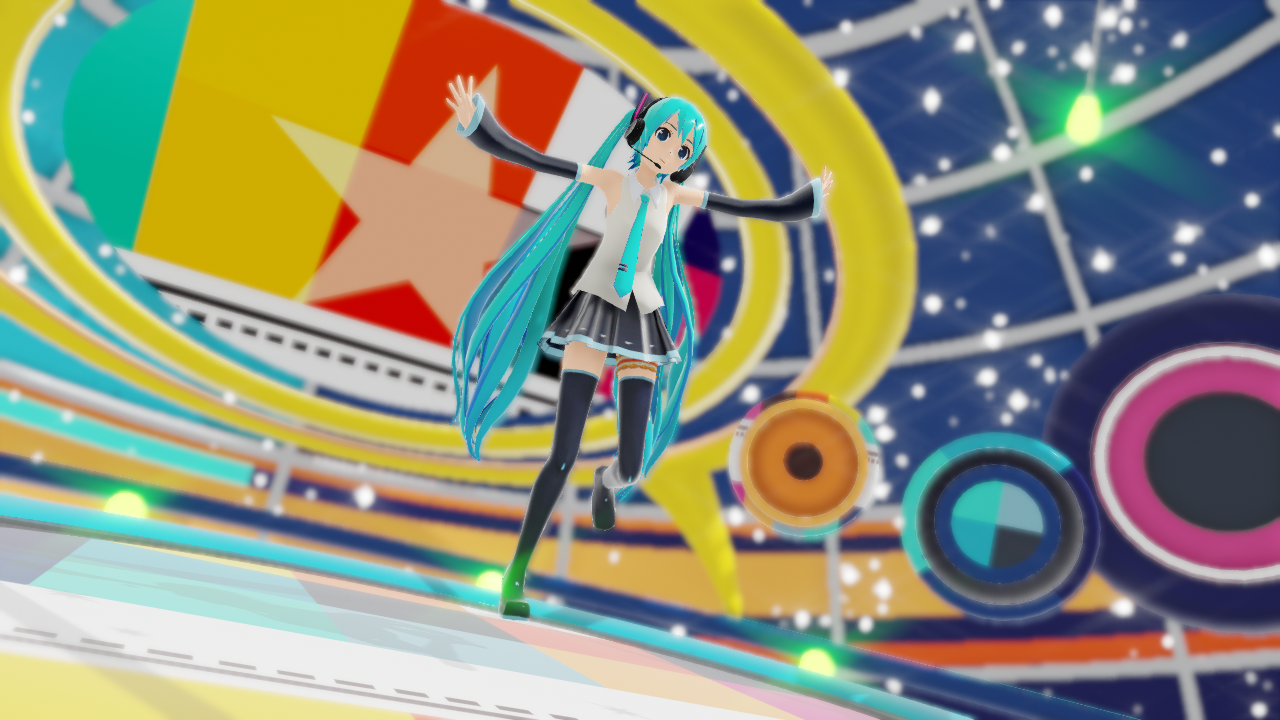

色调校正

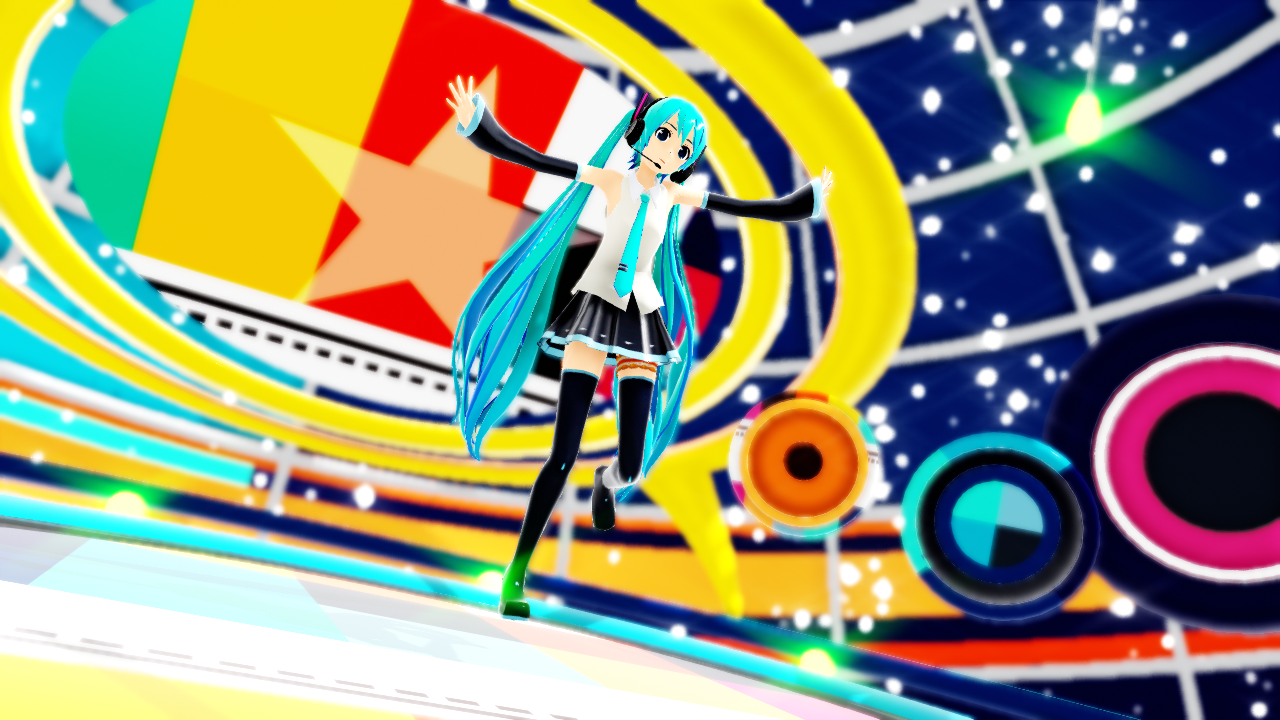

对比度的增减
| Contrast+ | Contrast ±0 | Contrast- |
|---|---|---|
 |
 |
 |

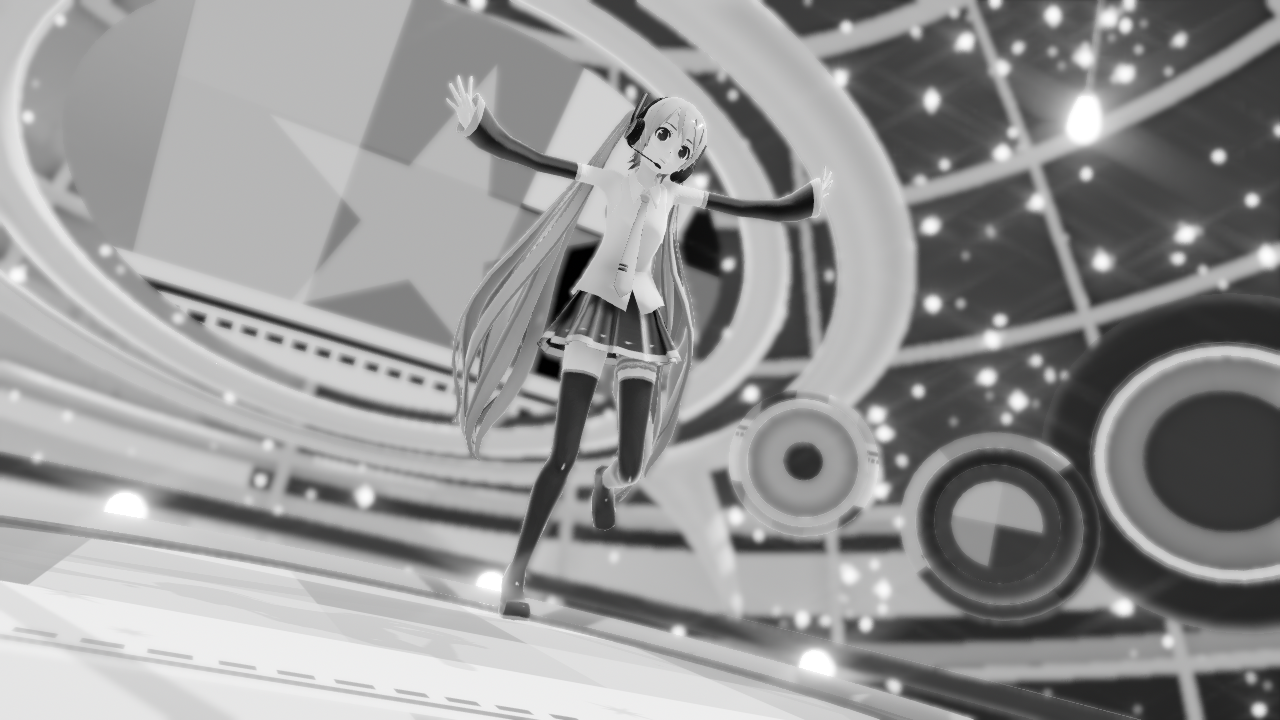

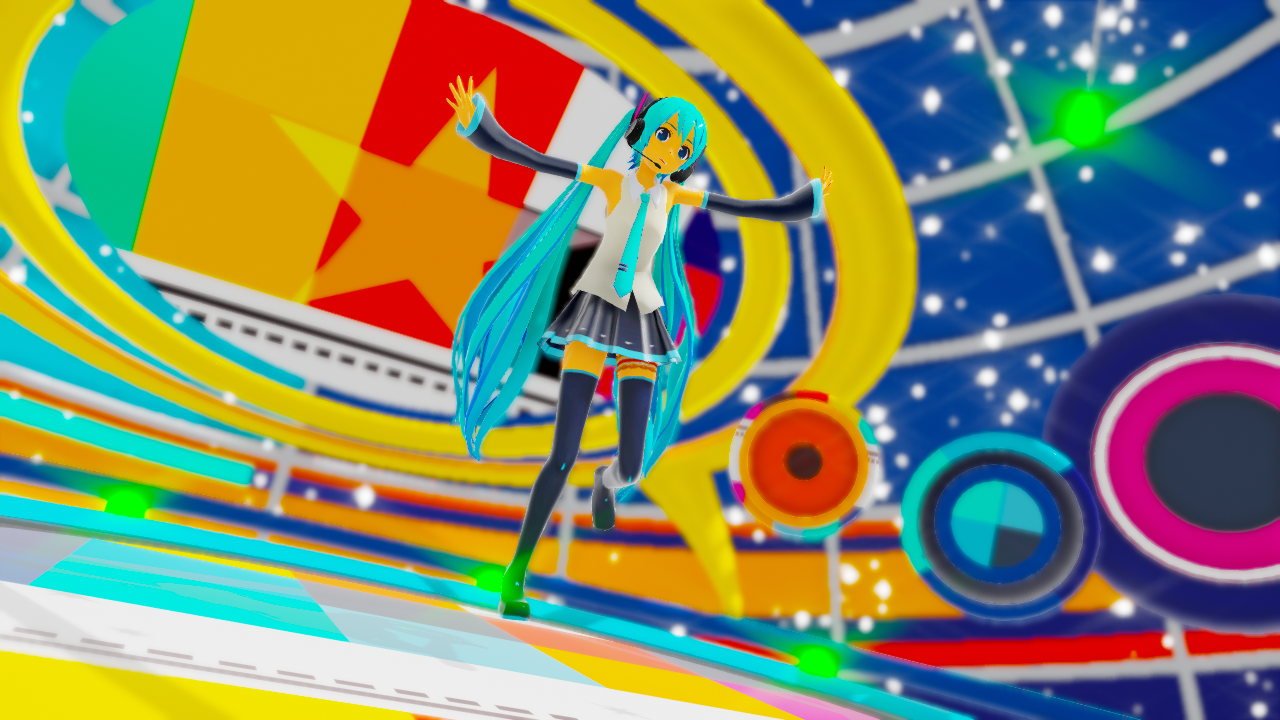

饱和度的增减
| Saturation+ | Saturation ±0 | Saturation- |
|---|---|---|
 |
|
 |

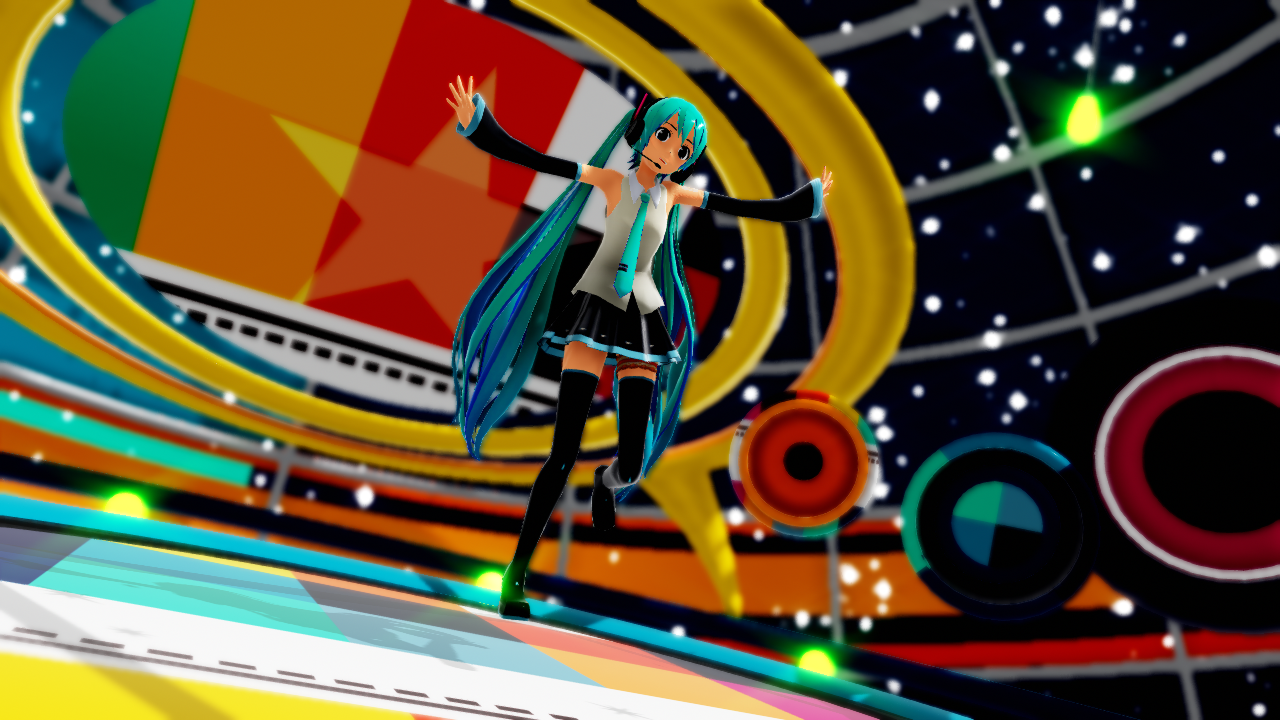

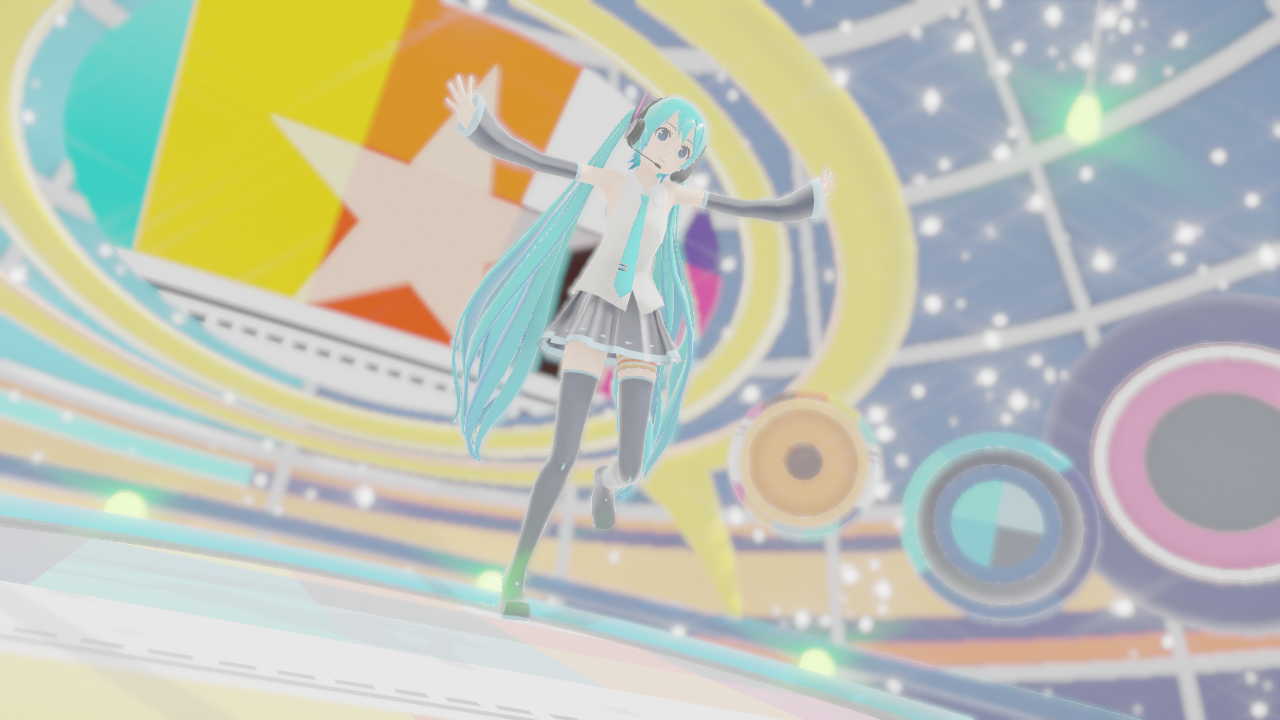

伽马值的增减
| Gamma+ | Gamma ±0 | Gamma- |
|---|---|---|
 |
|
 |

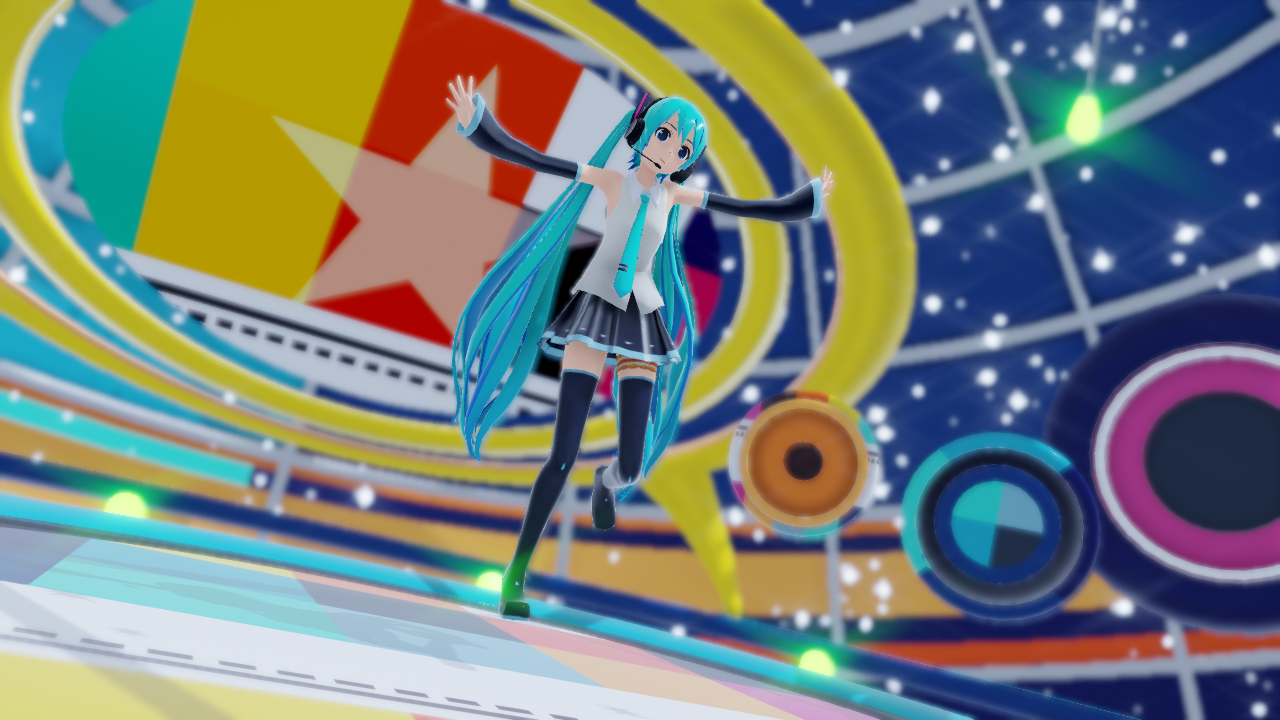

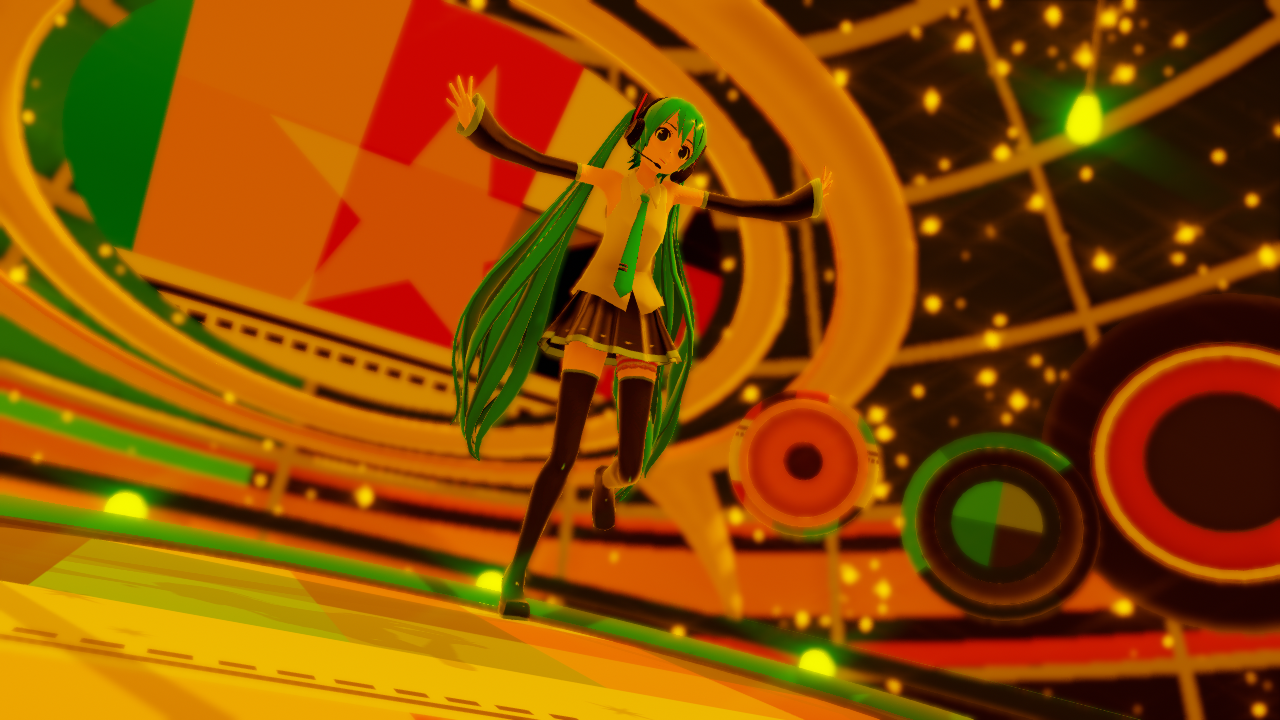

色温的增减
增加时偏红，减少时偏蓝。
| Temperature+ | Temperature ±0 | Temperature- |
|---|---|---|
 |
|
 |

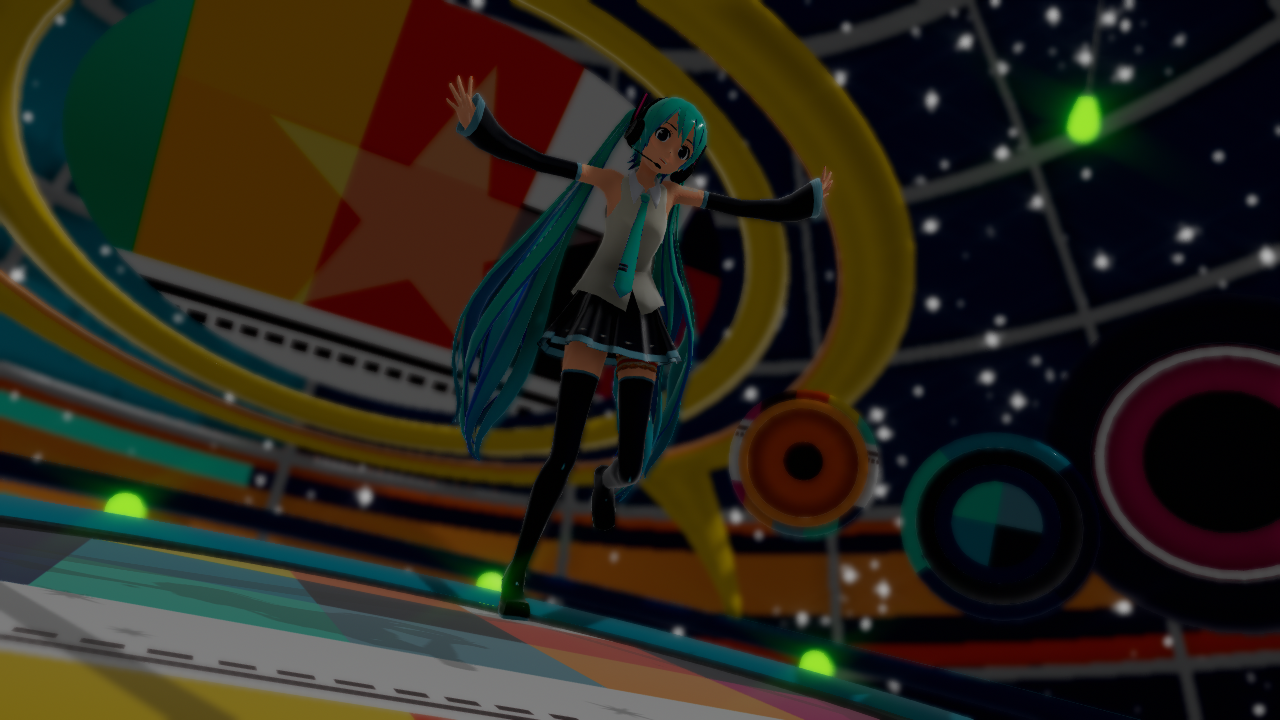

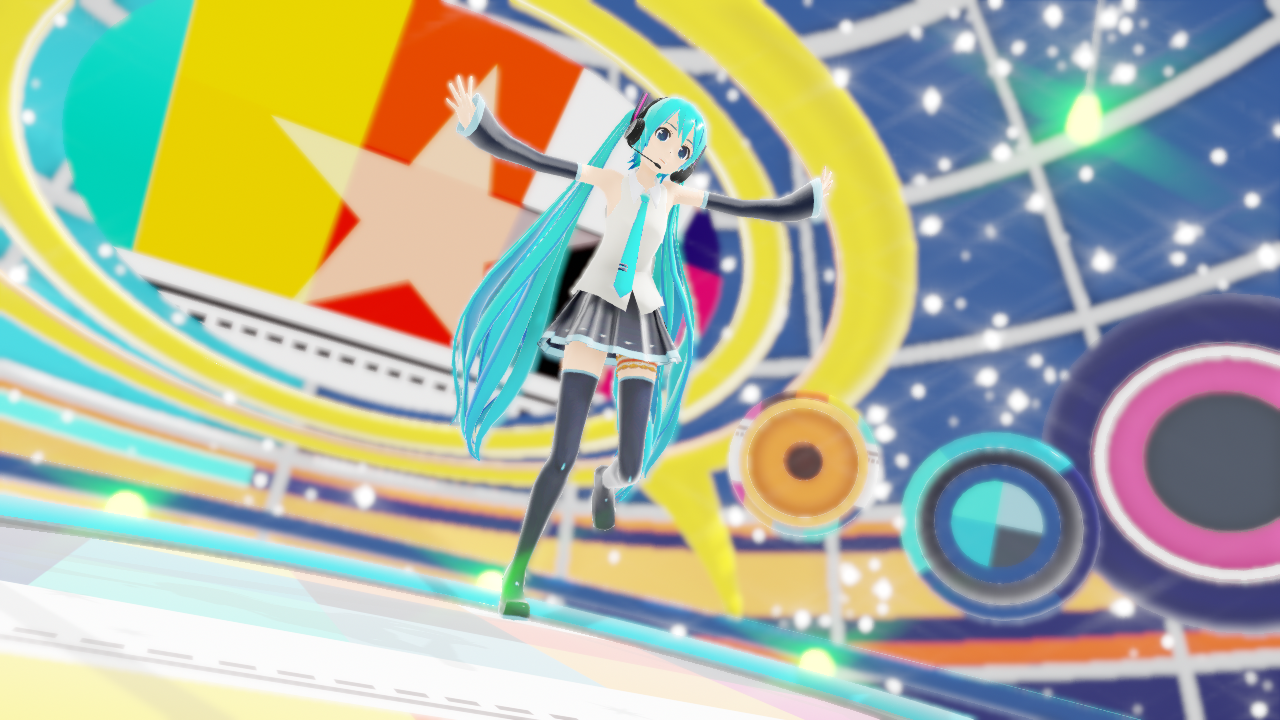

R, G, B 减法
R, G, B 加法
| Balance+ | Balance ±0 | Balance- |
|---|---|---|
 |
|
 |
Model : Hatsune Miku V4X Model by Digitrevx / トレーニングステージ by 名無し / ロビーステージ by NOB / 初音ミクzeze式 ver1.420140906 , おまけステージモデル by zeze / チアガールっぽいポーズ by Siva
