academic materials ip cores
In het Intel® FPGA Academic Program zijn verschillende IP cores beschikbaar die je kunt gebruiken in je ontwerpen. Deze IP cores zijn speciaal ontwikkeld voor educatieve doeleinden en kunnen worden geïntegreerd in je ontwerpen via de Platform Designer tool. In het verleden was een overzicht van deze IP cores te vinden op een specifieke webpagina van Intel, maar deze pagina is helaas verdwenen.
Vandaar dat we hier een kort overzicht geven van de beschikbare IP cores binnen het Intel® FPGA Academic Program.
In Platform Designer kun je alle beschikbare IP cores vinden in de IP Catalog (links bovenin).

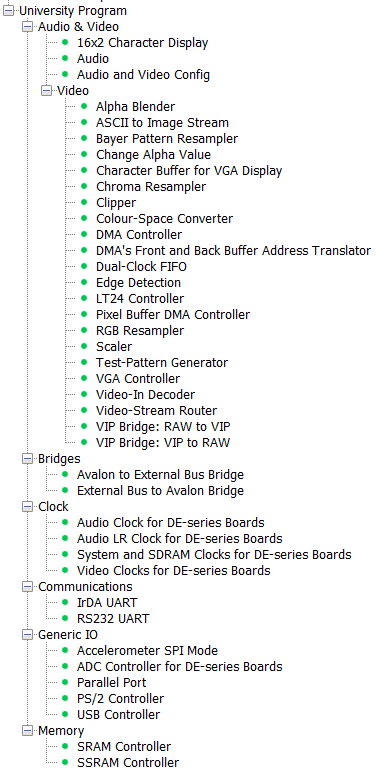

In de onderstaande figuur zijn alle IP cores uit het Intel® FPGA University Program zichtbaar:
De source code (Verilog) en de documentatie van deze componenten kun je vinden in C:\intelFPGA_lite\18.1\ip\altera\university_program\...
Enkele IP cores die bruikbaar zijn op een DE1-SoC bord zijn:
- Audio (documentatie): De Audio core communiceert met de audio CODEC (enCOder/DECoder) op het DE1-SoC bord en biedt een interface voor de audio-ingang en -uitgang. Deze OP core ga je in week 4 gebruiken.
- Audio and Video Config (documentatie): Deze core biedt een interface voor het configureren van de audio en video peripherals via I2C. Ook deze IP core ga je in week 4 gebruiken.
- Video (documentatie): Er zijn een aantal video IP cores beschikbaar. Deze kunnen worden gebruikt voor het genereren van VGA video op het DE1-SoC bord.
- Clock (documentatie): Deze core genereert de kloksignalen die nodig zijn voor de werking van bepaalde peripherals op het DE1-SoC bord. Ook deze IP core ga je in week 4 gebruiken om het kloksignaal voor de audio CODEC te genereren.
- RS232 UART (documentatie): Deze core biedt een UART (Universal Asynchronous Receiver Transmitter) interface voor seriële communicatie via de RS232 poort op het DE1-SoC bord.
- ADC (documentatie): Deze core biedt een interface voor de analoog-naar-digitaal converter (ADC) op het DE1-SoC bord.
- PS2 (documentatie): Deze core biedt een interface om een (verouderd) PS/2 toetsenbord en/of muis op het DE1-SoC bord aan te sluiten.
