Installatiehandleiding

Op deze pagina vind je een beknopte handleiding om de voor EMS20 benodigde software te installeren op je eigen pc.

De volgende software moet geïnstalleerd worden.

  • Code Composer Studio versie 12.4.
  • SimpleLink CC32XX SDK versies 6.10.
  • Tera Term.

Code Composer Studio (CCS)

Deze Integrated Development Environment (IDE) ga je gebruiken om software te ontwikkelen voor de CC3220S en de MSP430. Je kunt deze IDE gebruiken onder Windows, Linux en macOS. Deze handleiding beschrijft hoe je CCS installeert op Windows.

  1. Download de versie 12.4 van CCS van https://www.ti.com/tool/download/CCSTUDIO/12.4.0. Je kunt kiezen tussen de offline of web installer. Onze ervaring is dat de eerste (offline) versie vaak sneller werkt. Deze handleiding gaat ervan uit dat je de offline versie download (dat is een zip-file).

  2. Pak de zip-file uit in een willekeurig directory.

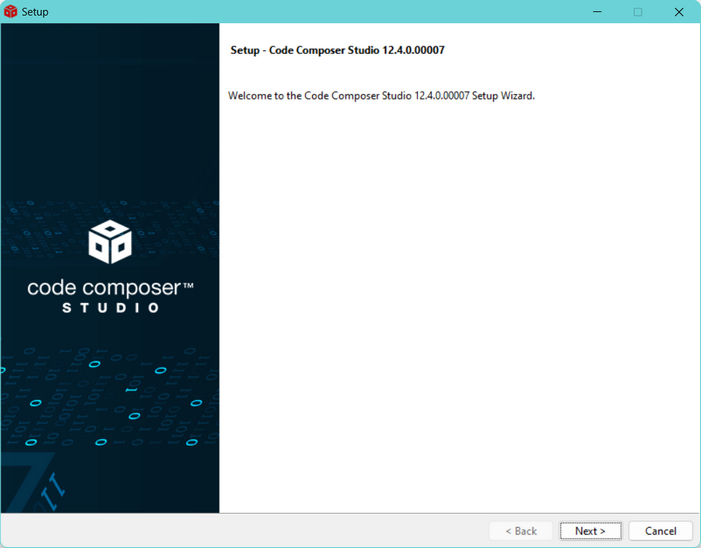

  3. Voer het bestand CCS12.4.0.00007_win64.exe uit.

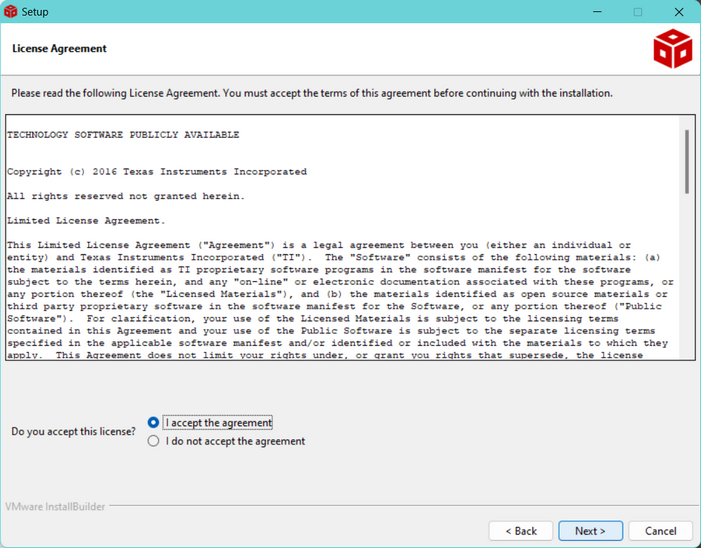

  1. Klik op Next, accepteer de licentie en klik vervolgens op Next.

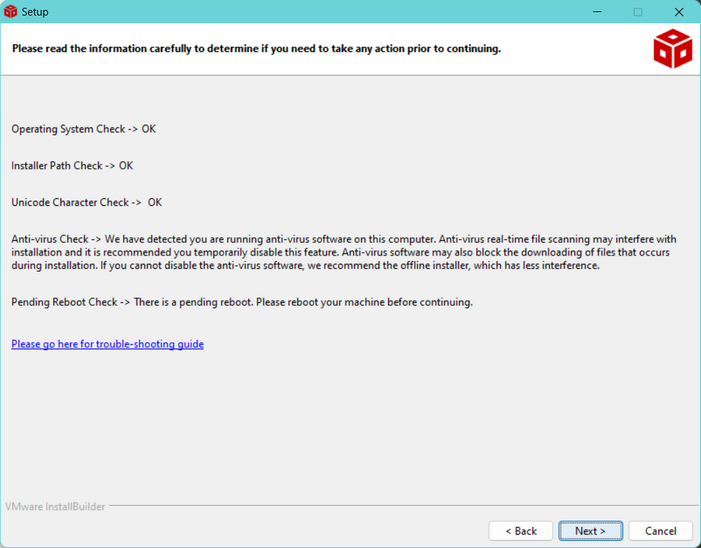

  1. Er worden enkele checks uitgevoerd. Volg eventuele aanwijzingen op en klik vervolgens op Next.

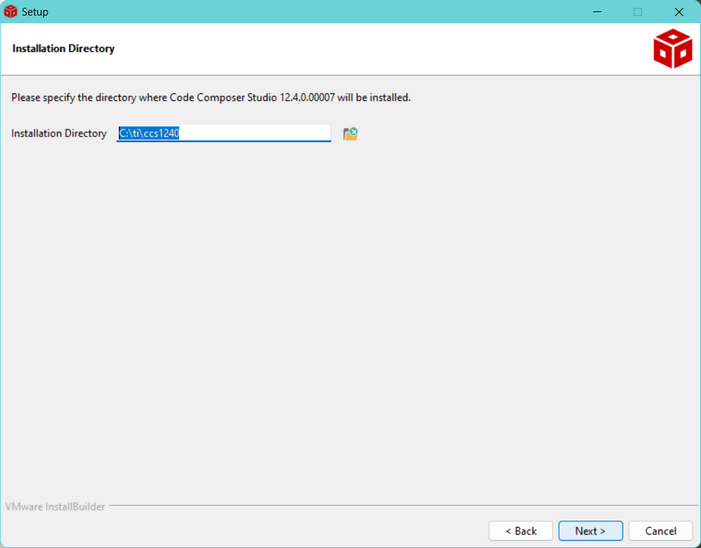

  1. Accepteer het voorgestelde installatiedirectory door op Next te klikken. Wij adviseren je om het default door CCS gekozen directory te gebruiken. Let er, als je zelf een installatiedirectory opgeeft, op dat er geen spaties in de padnaam mogen voorkomen!

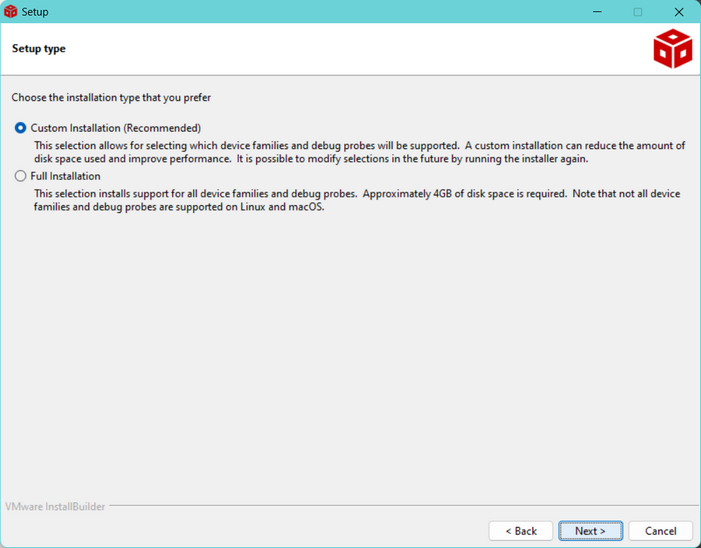

  1. Kies voor een Custom Installation door op Next te klikken.

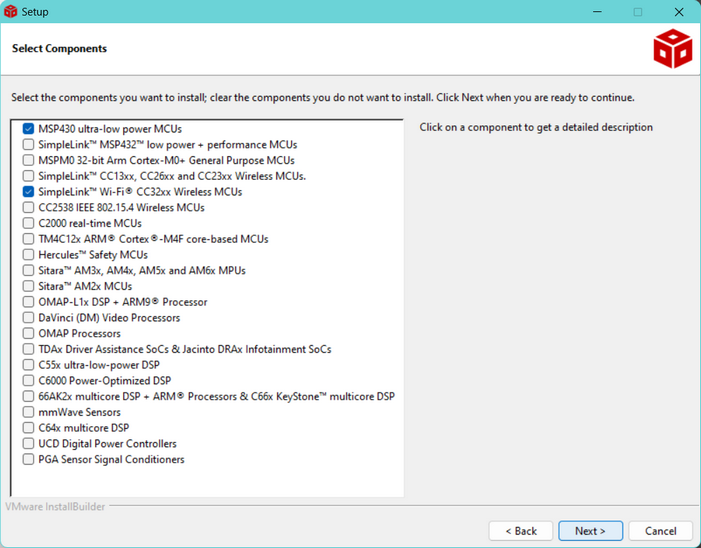

  1. Vink alleen MSP430 ultra-low power MCUs en SimpleLink™ Wi-Fi® CC32xx Wireless MCUs aan:

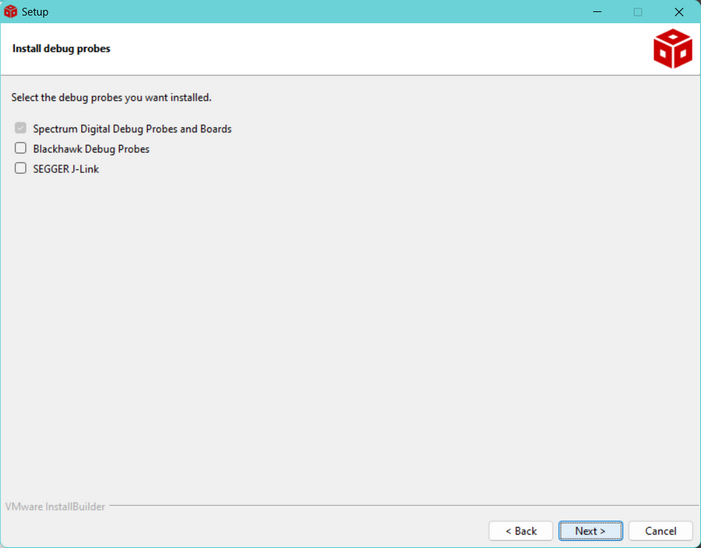

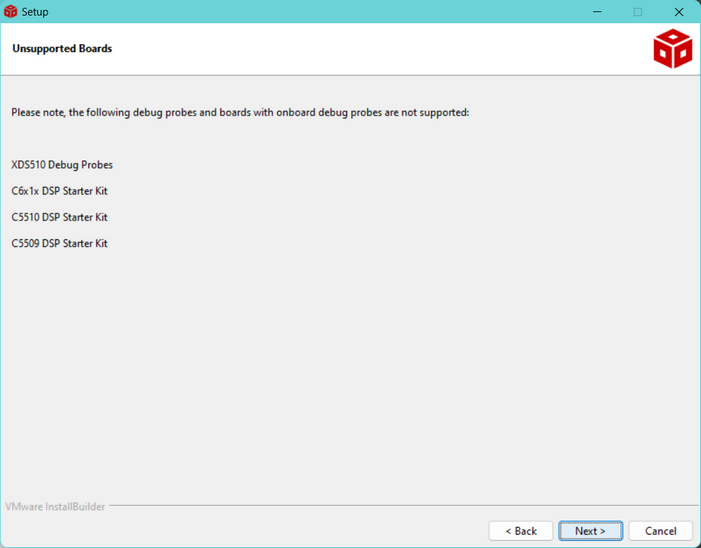

  1. Klik op Next.

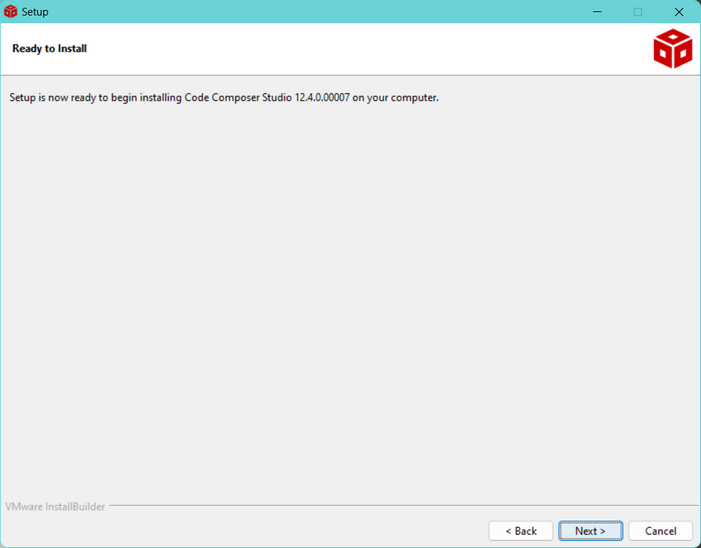

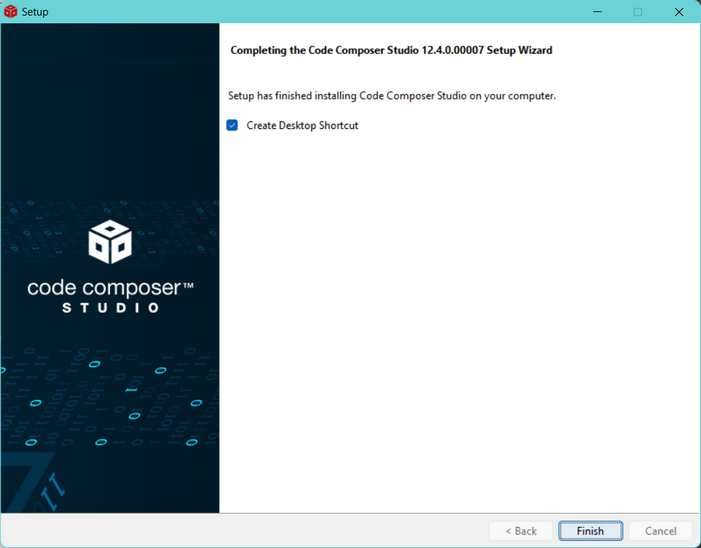

  1. Klik nog een aantal keer op Next en uiteindelijk op Finish om de installatie af te ronden.

Start je pc opnieuw op, als daarom gevraagd is.

Als je CCS opstart moet je een zogenoemde workspace kiezen. Let er op dat er geen spaties in de padnaam van de workspace mogen voorkomen!

SimpleLink CC32XX SDK 6.10

Je zult een aantal voorbeeldprojecten krijgen die gebaseerd zijn op een specifieke versie van de softwarebibliotheek. We gebruiken hiervoor de SimpleLink CC32XX Software Development Kit (SDK) met versie 6.10.

  1. Download versie 6.10 van de SimpleLink CC32XX SDK van https://bitbucket.org/HR_ELEKTRO/dis10/downloads/simplelink_cc32xx_sdk_6_10_00_05.exe.

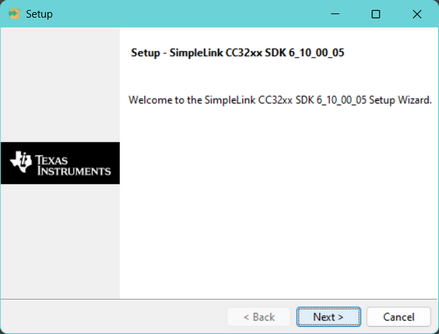

  2. Voer het bestand simplelink_cc32xx_sdk_6_10_00_05.exe uit.

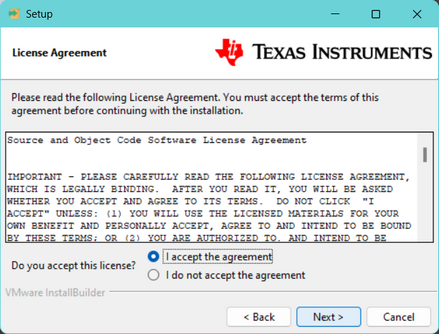

  1. Klik op Next, accepteer de licentie en klik vervolgens op Next.

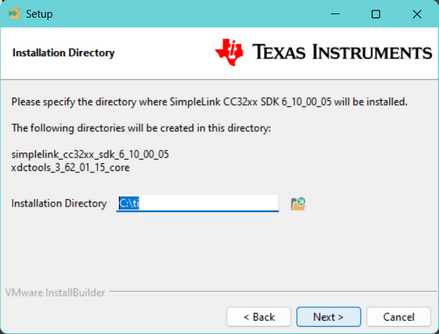

  1. Accepteer het voorgestelde installatiedirectory door op Next te klikken. Wij adviseren je om het default door CCS gekozen directory te gebruiken. Let er, als je zelf een installatiedirectory opgeeft, op dat er geen spaties in de padnaam mogen voorkomen!

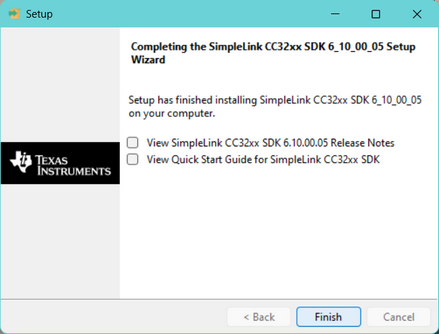

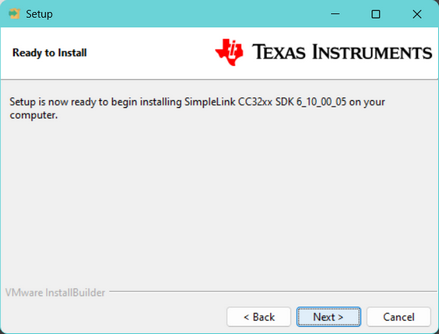

  1. Klik nog een keer op Next en uiteindelijk op Finish om de installatie af te ronden.

Tera Term

Je hebt een terminal-emulatie programma nodig omdat veel van de demoprogramma's van TI gebruik maken van een (virtuele) terminalverbinding om statusinformatie en errors te rapporteren. We hebben gekozen voor Tera Term omdat dit programma zelf herkent welke (virtuele) seriële poorten beschikbaar zijn. In de tutorials van TI wordt dit programma ook gebruikt. Je kunt het programma downloaden van https://github.com/TeraTermProject/teraterm/releases/download/v5.4.1/teraterm-5.4.1.exe. De installatie wijst zichzelf.
