Installatiehandleiding

Op deze pagina vind je een beknopte handleiding om de voor ROS01 benodigde software te installeren op je eigen pc.

De volgende software moet geïnstalleerd worden.

  • Code Composer Studio.
  • SimpleLink CC32XX SDK.
  • Tera Term.

Code Composer Studio (CCS)

Deze Integrated Development Environment (IDE) ga je gebruiken om software te ontwikkelen voor de CC3220S en de MSP430. Je kunt deze IDE gebruiken onder Windows, Linux en macOS. Deze handleiding beschrijft hoe je CCS installeert op Windows.

  1. Download de laatste versie van CCS van https://software-dl.ti.com/ccs/esd/documents/ccs_downloads.html. Je kunt kiezen tussen de offline of web installer. Onze ervaring is dat de eerste (offline) versie vaak sneller werkt. Deze handleiding gaat ervan uit dat je de offline versie download (dat is een zip-file).

  2. Pak de zip-file uit in een willekeurig directory.

  3. Voer het bestand ccs_setup_....exe uit.

  4. Klik op Next, accepteer de licentie en klik vervolgens op Next.

  5. Er worden enkele checks uitgevoerd. Volg eventuele aanwijzingen op en klik vervolgens op Next.

  6. Accepteer het voorgestelde installatiedirectory door op Next te klikken. Wij adviseren je om het default door CCS gekozen directory te gebruiken. Let er, als je zelf een installatiedirectory opgeeft, op dat er geen spaties in de padnaam mogen voorkomen!

  7. Kies voor een Custom Installation door op Next te klikken.

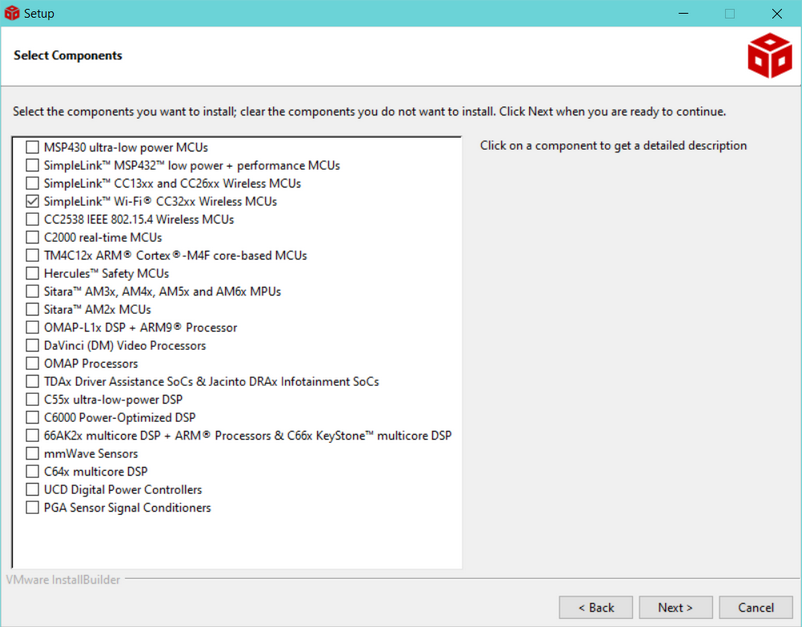

  8. Vink alleen SimpleLink™ Wi-Fi® CC32xx Wireless MCUs aan:

    CC32xx

  9. Klik op Next.

  10. Klik nog een aantal keer op Next en uiteindelijk op Finish om de installatie af te ronden.

Als je CCS opstart moet je een zogenoemde workspace kiezen. Let er op dat er geen spaties in de padnaam van de workspace mogen voorkomen!

SimpleLink CC32XX SDK

Open Code Composer Studio en kies View, Resource Explorer.

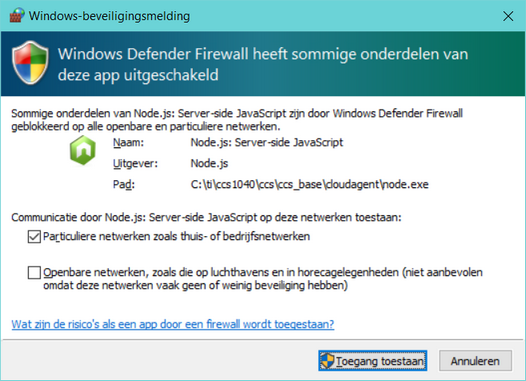

Als je de onderstaande melding krijgt, klik dan op Toegang toestaan.

driverlib_5_20_step_01

Klik vervolgens op Agree and proceed.

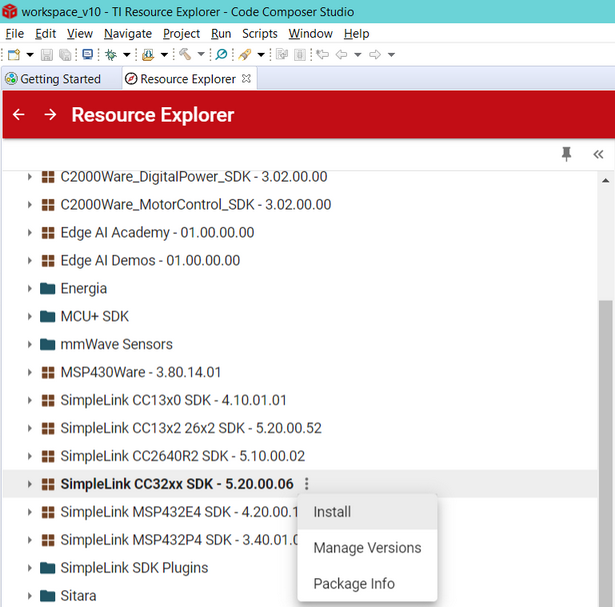

Klik op Software, SimpleLink CC32xx SDK - 5.20.00.06 en vervolgens op de drie puntjes boven elkaar en Install:

driverlib_5_20_step_03

De verdere installatie wijst zichzelf.

Compileer de driverlib

Om programma's die gebruik maken van de driverlib (onderdeel van de SimpleLink SDK) stap voor stap te kunnen debuggen, moet de driverlib opnieuw gecompileerd worden.

  1. Kies in het menu van CCS voor Project en vervolgens voor Import CCS projects....

  2. Klik op de "Browse" knop en selecteer het directory waar de laatste versie van de simplelink_cc32xx_sdk geïnstalleerd is, onder C:\ti\simplelink_cc32xx_sdk_5_20_00_06\source\ti\devices\cc32xx.

driverlib_101

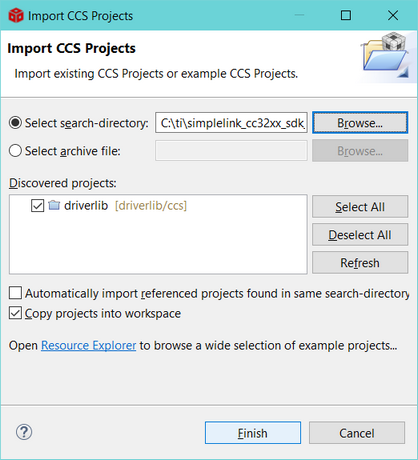

  1. Klik op Map selecteren.

driverlib_102

  1. Klik op Finish.

  2. Kies in het menu voor Project en vervolgens voor Build Project.

  3. Wacht tot het bericht **** Build Finished **** verschijnt in het Console window.

Tera Term

Je hebt een terminal-emulatie programma nodig omdat veel van de demoprogramma's van TI gebruik maken van een (virtuele) terminalverbinding om statusinformatie en errors te rapporteren. We hebben gekozen voor Tera Term omdat dit programma zelf herkent welke (virtuele) seriële poorten beschikbaar zijn. In de tutorials van TI wordt dit programma ook gebruikt. Je kunt het programma downloaden van https://osdn.net/projects/ttssh2/releases/. De installatie wijst zichzelf.
