Analyse et schéma

Modélisation du réseau

Responsable : Jarod Boulanger-Flémal

Statut de l'étape : en attente de validation

Nous avons modéliser le réseau pour faire en sorte de ne pas mélanger des services qui font partie de la Trusted zone et la DMZ sur le même VPS. Comme indiqué sur le schéma ici.

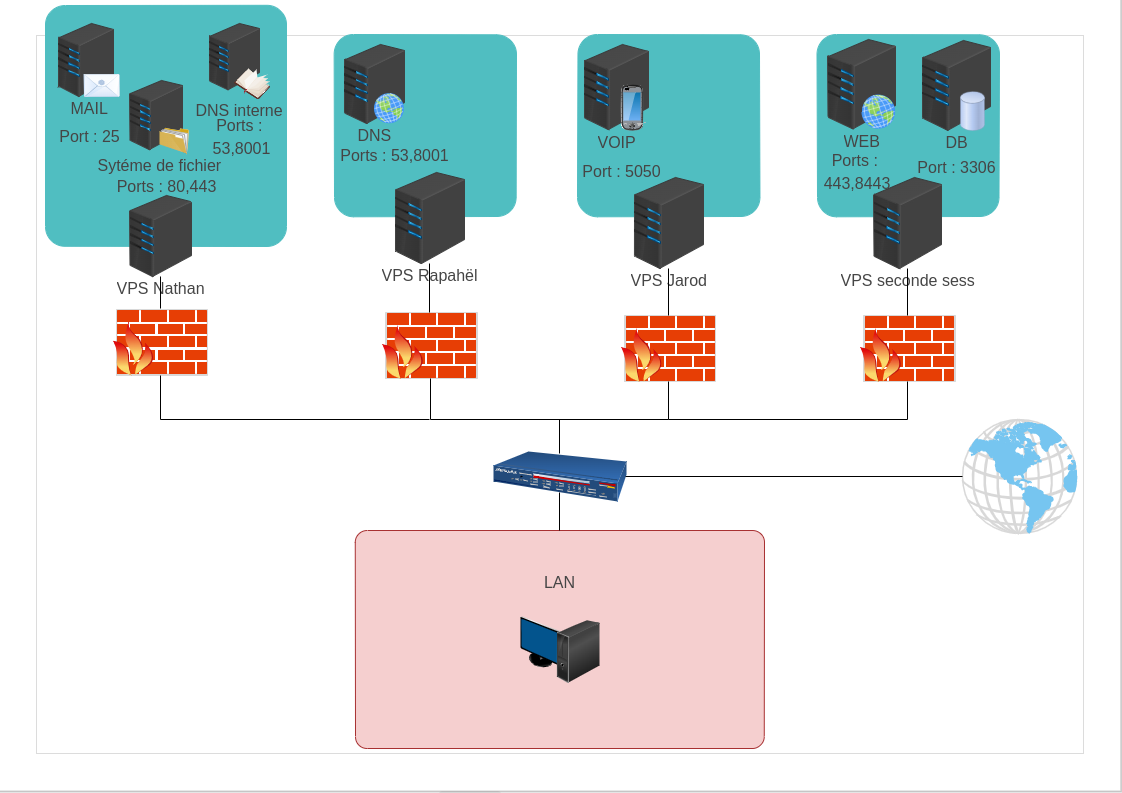

Schéma du prototype

Explication

VPS Nathan

Sur ce VPS il y a :

• Le serveur mail pour permettre un redirection des mails rapide étant donné que le DNS interne est sur la même machine.
• Le serveur de fichier car ce serveur peux contenir des fichiers sensible, il est donc logique de le déployé sur le serveur qui aura le moins de trafic internet.
• Le DNS interne pour mettre deux serveur DNS sur le même VPS tout en déployant les services internes sur le même VPS.

VPS Raphaël

Ce VPS contient uniquement le serveur DNS pour des raisons de sécurités et de disponibilité de toute les ressources à ce service.

VPS Jarod

Ce VPS contient uniquement le serveur VOIP pour garantir une disponibilité maximal et ainsi évitée toute éventuel coupure lors d'un appel.

VPS seconde session

Étant donné de ma seconde session, j'ai eu besoin d'un nouveau VPS, ce dernier contient les services WEB c'est à dire un serveur WEB (apache2), PHP(php-apach2) et mysql.

Ports

VPS Nathan

• Mail: 25
• Serveur de fichier: 80,443
• DNS: 53,8001

VPS Raphaël

• DNS: 53,8001

VPS Jarod

• VOIP: 5050

VPS seconde session

• WEB: 443,8443
  • Apache2: 443
  • PHP(Apache2): 8443
• DB: 3306
