growatt-hybrid Template - Growatt MOD TL3-XH (und andere) benötigen andere Register

[BenF1sh]

Ich starte das mal hier, da es ja offenbar kein Bug ist, sondern eher eine Unterscheidung bei den verschiedenen Modellen.

Bei meinem Growatt MOD 6000TL3-XH, an den ein Growatt ARK-XH angebunden ist und ein Smartmeter vom Typ DTSU666 in der Verteilung steckt, läuft alles wunderbar. Allerdings bekomme ich in EVCC lediglich die aktuelle Solarproduktion angezeigt. Daten zu Batterie und Netz fehlen völlig, obwohl die Daten vom Zähler über die RS485-Verbindung ordnungsgemäß ausgetauscht werden.
Über die abgefragte Schnittstelle kommen auch Daten, allerdings nicht in den entsprechenden Registern. In der aktuellen Version (v1.24) der Growatt Modbus RTU Doku sind die Register ab 3000 für die MOD-TL3-XH genannt.
Dieser Modbus-Kram ist für mich ein Buch mit sieben Siegeln. Ist da vielleicht sonst noch jemand betroffen?
Vielleicht bekommt man die notwendigen Register gemeinsam zusammengetragen.

[andig]

Bei meinem Growatt MOD 6000TL3-XH, an den ein Growatt ARK-XH angebunden ist und ein Smartmeter vom Typ DTSU666 in der Verteilung steckt, läuft alles wunderbar. Allerdings bekomme ich in EVCC lediglich die aktuelle Solarproduktion angezeigt. Daten zu Batterie und Netz fehlen völlig, obwohl die Daten vom Zähler über die RS485-Verbindung ordnungsgemäß ausgetauscht werden.

Hast Du es denn entsprechend konfiguriert? Was sagt

evcc meter

In der aktuellen Version (v1.24) der Growatt Modbus RTU Doku sind die Register ab 3000 für die MOD-TL3-XH genannt.

Könntest Du die anhängen? Woran machen wir fest, welches Gerät welche Register braucht?

/cc @premultiply

[BenF1sh]

Hast Du es denn entsprechend konfiguriert? Was sagt

evcc meter

Bei Netz und Speicher alles 0 bis auf die beim Setup händisch eingegebene Kapazität. PV passt.

Könntest Du die anhängen? Woran machen wir fest, welches Gerät welche Register braucht?
New-Modbus RS485 RTU Protocal Latest Ver.pdf

Das ergibt sich aus der Tabelle - bei 3000 ist z.B. eine Zeile eingefügt, die TL-X und TL-HX enthält.

[andig]

Könntest Du da für info@evcc.io mal eine Portfreigabe einrichten? Das müssten wir ausprobieren...

[premultiply]

Mal langsam.
Erstmtal bitte wie bitte eine vollständige meters: und site: Konfig dazu.
Anschließend auch noch die Ausgabe von evcc meter --log trace.
Danke.

[BenF1sh]

root@evcc:/# evcc meter --log trace
[main  ] INFO 2023/03/13 13:22:55 evcc 0.114.1 (1f4b7ab4)
[main  ] INFO 2023/03/13 13:22:55 using config file: /etc/evcc.yaml

Netz
----
[modbus] TRACE 2023/03/13 13:22:55 modbus: send 01 04 03 fd 00 02 e0 7f
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 04 05 00 02 60 fa
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 04 16 00 02 91 3f
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
Power:  0W
Energy: 0.0kWh

Speicher
--------
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 03 f1 00 02 20 7c
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 03 f3 00 02 81 bc
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 04 1e 00 02 10 fd
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 03 f6 00 01 d1 bc
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 02 00 00 b9 30
Power:    0W
Energy:   0.0kWh
Soc:      0%
Capacity: 7.0kWh

Solar
-----
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 00 01 00 02 20 0b
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 18 80 f0 24
[modbus] TRACE 2023/03/13 13:22:56 modbus: send 01 04 00 5b 00 02 00 18
[modbus] TRACE 2023/03/13 13:22:56 modbus: recv 01 04 04 00 00 2a 13 a5 29
Power:  627W
Energy: 1077.1kWh

[BenF1sh]

- type: template
  template: growatt-hybrid
  id: 1
  host: 10.10.10.165
  port: 502
  usage: grid
  modbus: rs485tcpip
  name: Netz
- type: template
  template: growatt-hybrid
  id: 1
  host: 10.10.10.165
  port: 502
  usage: battery
  modbus: rs485tcpip
  name: Speicher
  capacity: 7
- type: template
  template: growatt-hybrid
  id: 1
  host: 10.10.10.165
  port: 502
  usage: pv
  modbus: rs485tcpip
  name: Solar

site:
  title: Mein Zuhause
  meters:
    grid: Netz
    pv: Solar
    battery: Speicher

[BenF1sh]

Ihr seid der Wahnsinn! Wie schnell ging das denn bitte, vielen Dank! Nun kommen die Werte anscheinend korrekt an.

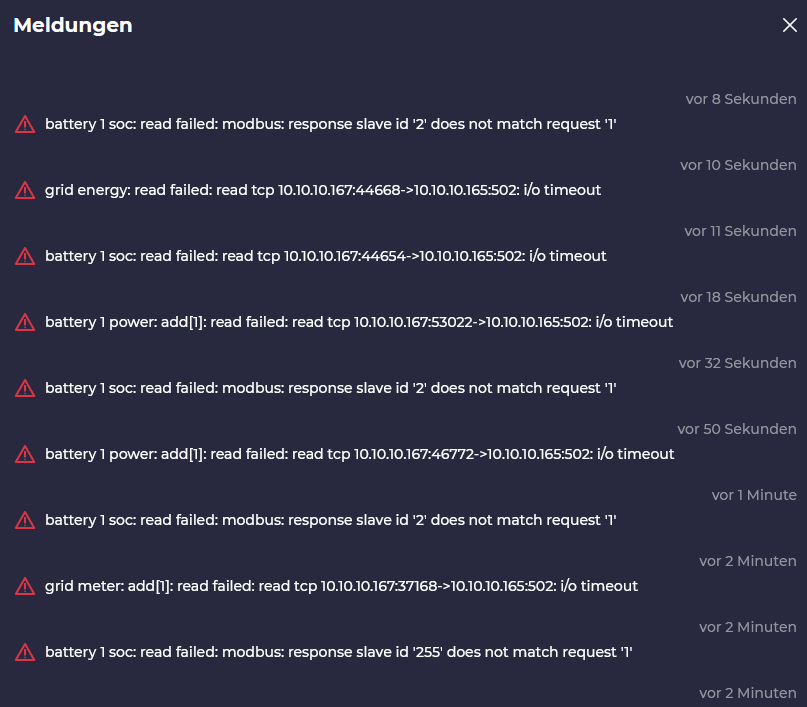

Allerdings auch ein paar Fehlermeldungen.

Info: 10.10.10.167 ist meine EVCC-Instanz und 10.10.10.165 der Waveshare RS485 to Ethernet Converter

root@evcc:/# evcc meter --log trace
[main  ] INFO 2023/03/14 08:42:51 evcc 0.114.1 (14d2ba9b)
[main  ] INFO 2023/03/14 08:42:51 using config file: /etc/evcc.yaml
[db    ] INFO 2023/03/14 08:42:51 using sqlite database: /root/.evcc/evcc.db
[db    ] TRACE 2023/03/14 08:42:51 SELECT count(*) FROM sqlite_master WHERE type='table' AND name="settings" -1 <nil>
[db    ] TRACE 2023/03/14 08:42:51 SELECT sql FROM sqlite_master WHERE type IN ("table","index") AND tbl_name = "settings" AND sql IS NOT NULL order by type = "table" desc 1 <nil>
[db    ] TRACE 2023/03/14 08:42:51 SELECT * FROM `settings` LIMIT 1 -1 <nil>
[db    ] TRACE 2023/03/14 08:42:51 SELECT * FROM `settings` 6 <nil>
Netz
----
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0b e1 00 02 23 d9
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 41 4e 4b e0
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0b e3 00 02 82 19
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0b fd 00 02 e2 1f
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 0d 0c ff 11
Power:  1672W
Energy: 334.0kWh

Speicher
--------
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0c 6a 00 02 52 87
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 02 b2 7a 91
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0c 6c 00 02 b2 86
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 00 00 fb 84
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0c 37 00 02 c3 55
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 03 3b ba a7
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0c 63 00 01 c2 84
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 02 00 0a 39 37
Power:    69W
Energy:   82.7kWh
Soc:      10%
Capacity: 7.0kWh

Solar
-----
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0b b9 00 02 a2 0a
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 23 f9 22 f6
[modbus] TRACE 2023/03/14 08:42:51 modbus: send 01 04 0b ed 00 02 e3 da
[modbus] TRACE 2023/03/14 08:42:51 modbus: recv 01 04 04 00 00 2a 2b a4 fb
Power:  921W
Energy: 1079.5kWh

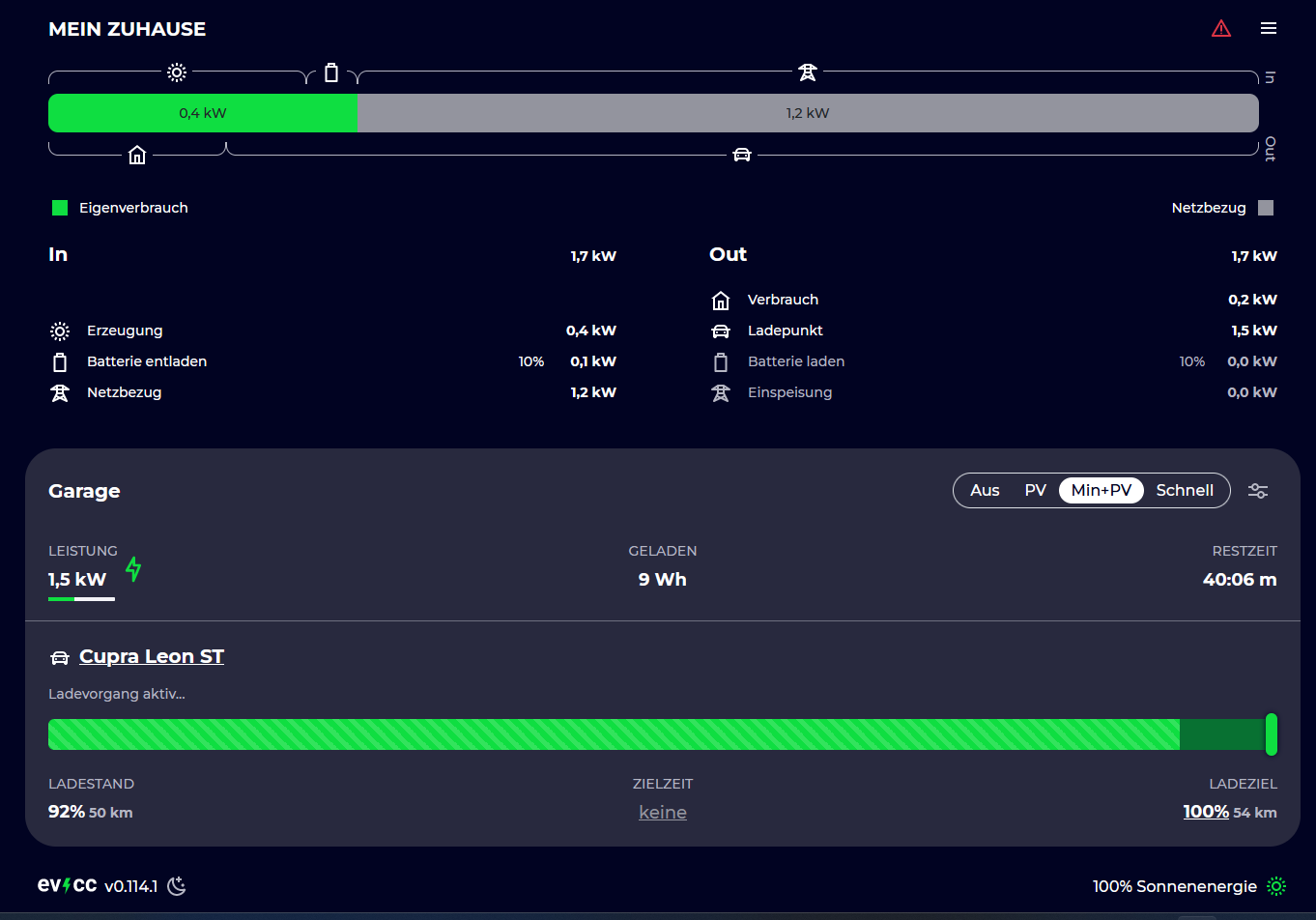

Die evcc.yaml habe ich lediglich um den Zusatz "-tlxh" an den drei templates ergänzt.

[k3flo]

Vielen Dank! Werde es heute mal so verkabeln und berichten. Ich hoffe ich finde die COM-Stecker von den anderen Wechselrichtern noch.

[k3flo]

Perfekt! Es scheint jetzt zu funktionieren.

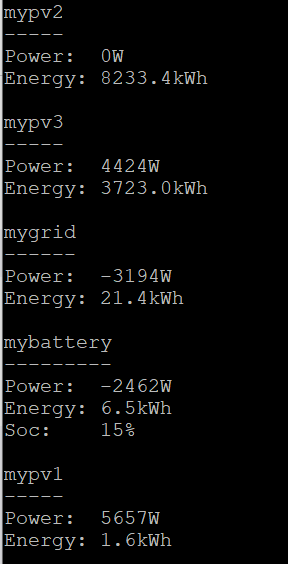

Mir ist nur jetzt noch nicht klar, warum die Batterie nur mit 2462W lädt, obwohl der Batteriewechselrichter (mypv1) 5657W erzeugt. Der andere Wechselrichter (mypv3) erzeugt mit 4424W genug um den Hausbedarf zu decken. Es werden ja auch 3194W eingespeist.

[premultiply]

Strukturiert vorgehen.
Eins nach dem anderen.
Jeden WR einzeln betrachten.
Stimmen die von evcc ermittelten Daten mit anderen Angaben (App, Portal, Display usw.) des WR überein?
Stimmen die Summen?
Wie sieht die evcc-Konfig aus?

[premultiply]

Ich vermute in der PV-Produktion die evcc derzeit vom WR1 ausliest sind die beiden anderen WR schon enthalten.
Dann bräuchtest du WR2 und WR3 weder abzufragen noch anzubinden.

Oder wir finden die jeweilgen Datenpunkte die nur die lokale Produktion beinhalten und passen die Templates nochmal an.

[k3flo]

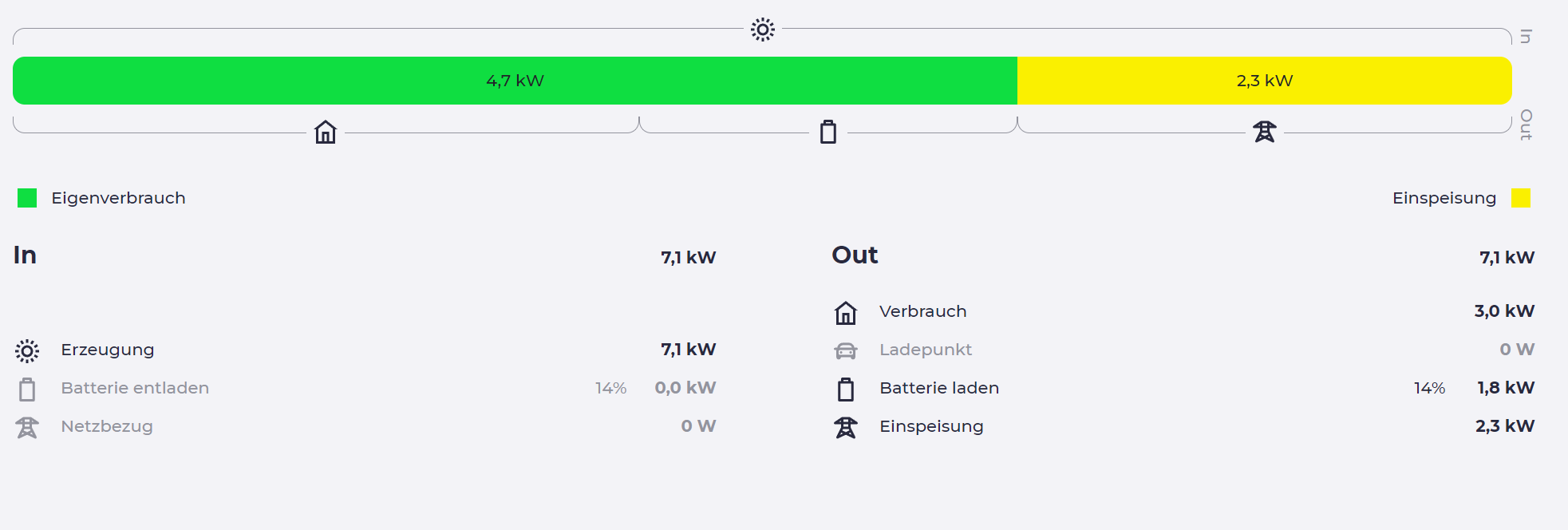

Hallo, ich wollte nun nochmal Rückmeldung zu dem Problem, dass der Batteriewechselrichter die falschen Erzeugungswerte liefert. Ich habe für meinen MOD 10KTL3-XH die config nun wie folgt angepasst:

Dadurch erhalte ich die korrekten Erzeugungswerte für diesen Wechselrichter (mypv1). Das sehe ich auch daran, dass die volle Erzeugungsleistung genutzt wird um die Batterie zu laden. Die anderen beiden WR übernehmen den Hausbedarf und Einspeisung. Die Werte decken sich auch mit den Eastron SDM Zählern die ich installiert habe. Der Wert (5253W), der aus dem Template bzw. Register 3001 kommt erschließt sich mir nicht.

Meiner Meinung nach ist als das Register 3001 für "PV total power" für den MOD 10KTL3-XH in meiner Konstellation nicht korrekt. Ich komme nur über die Summierung der einzelnen PV Eingänge auf den richtigen Wert.

[docsnyder7]

Ich würde mich mal hier mit einklinken mit meiner Frage...
Meine PV Anlage wird demnächst um eine GRowatt MOD 5000 tl3-XH erweitert. Als erster WR fungiert ein Solax X3Hybrid mit Pylontech Akkus. Hier funktioniert die Verbindung zu evcc prima. Beim Growatt werde ich ja einen RS485 zu USB Konverter verwenden müssen. ist die Einbindung zweier in dem Fall unabhängiger , weil nicht miteinander gekoppelter WR über evcc möglich, so dass auch die Leistung beider WR genutzt werden kann?

[docsnyder7]

@premultiply und @BenF1sh herzlichen Dank für Eure Hilfe

[docsnyder7]

Ich hole nochmal aus ... brauch ich überhaupt die Daten vom Growatt? Der Solax merkt doch über den DTSU Zähler , dass noch mehr Strom verfügbar ist. Über Modbus kommen diese Daten ja recht zügig ins evcc... könnte ich mir die Verkabelung vom growatt doch sparen oder

[docsnyder7]

@BenF1sh hast du evcc unter Win oder zufällig unter Raspberry OS laufen? ich stell mir grad die frage, wie der Adapter unter RP OS installiert wird... bin da noch Neuling. geht das relativ automatscih, wie unter Win?

[BenF1sh]

@BenF1sh hast du evcc unter Win oder zufällig unter Raspberry OS laufen? ich stell mir grad die frage, wie der Adapter unter RP OS installiert wird... bin da noch Neuling. geht das relativ automatscih, wie unter Win?

Im Prinzip stehen alle Infos die du brauchst hier: https://docs.evcc.io/docs/devices/meters/#tl-xh-hybrid-inverter
Stecke den Adapter an den Pi und gib im Terminal mal folgendes ein:
ls -l /dev/tty*
und im besten Fall taucht der Adapter wie im Beispiel als
/dev/ttyUSB0
auf. Der Stern ist bekanntermaßen ein Platzhalter für alles was da folgen mag. Falls du weitere USB-Geräte dran hast kannst du den Adapter zum Test wieder abziehen und das Kommando erneut ausführen um auszuschließen, dass es ein anderes Gerät ist (sollte ansonsten wieder verschwunden sein). Falls das device sich anders meldet, einfach den abweichenden Namen in der Config anpassen.

Konkret auf deine Frage: grundsätzlich leichter als unter WIN, man muss sich nur einmal reinfuchsen. Bei mir läuft das allerdings in einem virtualisierten Linux über den rs485tcpip-Adapter im LAN und nicht über USB.

[docsnyder7]

Herzlichen Dank @BenF1sh
da der Growatt bei mir zusätzlich zum Solax Hybrid arbeiten wird, werd ich ja nur PV als meter einbinden müssen.. Grid und batterie stellt der Hybrid ja zur Verfügung. Welchen der beiden rs485 muss ich denn nehmen.. den Adapter oder?

[micw]

Hallo zusammen,

ich habe zwei Growatt TX3-L (ohne H). Und bekomme plausible Werte mit dem Template "growatt-hybrid" für PV. Der Trace beim Auslesen vom MBus schaut so aus:

[modbus] TRACE 2023/06/22 21:31:29 modbus: send 00 01 00 00 00 06 01 04 00 01 00 02
[modbus] TRACE 2023/06/22 21:31:29 modbus: recv 00 01 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2023/06/22 21:31:29 modbus: send 00 02 00 00 00 06 01 04 00 5b 00 02
[modbus] TRACE 2023/06/22 21:31:30 modbus: recv 00 02 00 00 00 07 01 04 04 00 00 07 af

Nun wollte ich das mal gegen die Doku von Growatt verifizieren. Dabei ist mir folgendes aufgefallen:

Wenn ich dem Hex-Code richtig lese, liest EVCC nur 5b, also die 91 aus. Kann es sein, dass dann nur die ersten 2 von 4 Byte ausgewertet werden? Dann gäbe es einen Umbruch auf null bei 6553,6 kWh.

[micw]

Ich antworte mir mal selbst, nachdem ich https://www.fernhillsoftware.com/help/drivers/modbus/modbus-protocol.html#readInputRegs gelesen und verstanden habe ;-)

Die Anfrage fragt ab Register 91 zwei Register ab, insgesamt 4 Bytes. In der Antwort sind die 91 und 92 drin. Die letzten 4 Byte der Antwort sind der Wert in 0.1kWh

[micw]

Nochmal ich ;-)
Wäre es nicht sinnvoll, statt Register 01 (Input Power) lieber Register 35 (Output Power) zu nehmen? Das wäre abzüglich Verluste und damit wesentlich präziser

[premultiply]

Nein, denn bei einem Hybrid-WR liefert der AC-Ausgang nur ein undefiniertes Gemisch an PV-Produktion, Batterie, externem Bezug und Eigenverbrauch.
PV-Produktion ist dazu auch noch lediglich ein reiner Anzeigewert.

[micw]

Verstehe. Ich baue mal meinen eigenen Ausleser fertig und vergleiche die Werte.
Ggf. würde ich für den Non-Hybrid mal ein eigenes Template bauen. Ic habe https://github.com/evcc-io/evcc/blob/master/templates/definition/meter/growatt-hybrid.yaml gefunden aber nicht verstanden, wo da die Register-Nummern herkommen.

[micw]

Hier mal die Werte der verschiedenen Register meines WR (leider sehr bewölkt im Moment)

pvPowerIn = 507.8 W (Register 1)
pvPowerOut = 500.2 W (Register 35)
pvEnergyToday = 4.9 kWh (Register 53)
pvEnergyTotal1 = 200.6 kWh (Register 55)
pvEnergyTotal = 201.3 kWh (Register 91)

Ich denke, für die Non-Hybrid sollte es ein Template mit 35 / 55 als Register geben. Bei Interesse versuche ich mich mal dran.

[MaZ181]

Hallo zusammen ich möchte meinen Wechselrichter Growatt SPH10000TL3-BH-UP auch direkt per Evcc auslesen allerdings stehe ich noch direkt am Anfang. Was benötige ich dafür ein Rs485 Adapter auf Tcp korrekt ? diesen schließe ich dann an einen der RS483 Anschlüsse meines Wechselrichters an ? Welche Klemmenbelegeung muss ich auf den RS485 durchführen ? Aktuell ist ein Smartmeter über Modus an den Wechselrichter angeschlossen über den Steckplatz meter und alles funktioniert soweit in der shinePhone app. Wäre super wenn wir jemand helfen kann möchte gerne den Überschuss zum laden nutzen Danke im voraus

[HaareistNase]

Ich hab diesen da genutzt:

https://www.amazon.de/dp/B07B416CPK?psc=1&ref=ppx_yo2ov_dt_b_product_details

Im Thread sind Hinweise wie das Ding anzukabeln ist im 1. Post.
https://www.photovoltaikforum.com/thread/192228-growatt-sph-modbus-rtu-rj45-pinout-und-register-beschreibung

Ich kenne Deinen WR jetzt nicht, aber bei meinem MIC und meinem kleinen Einphasen-SPH sah es jedesmal anders aus.
Da wirst Du Dich durchwursteln müssen.
Das gute daran ist: Es geht nix kaputt wenn Du TX und RX vertauscht (das sind die einzigen beiden Kabel, die Du legen musst) und Du siehst an den Adapter-LEDs sofort ob es funktioniert oder nicht. Außerdem funktioniert die RS485-Verkabelung parallel zum Shine-Stick, was ich auch ganz Chic finde.

[Mariuswwh]

Hey, gibt es mittlerweile die Möglichkeit MOD TL3-XH einzubinden? Ich habe den waveshare rs485-eth konfiguriert, aber wie bekomme ich die passenden Register raus um die Daten in EVCC zu bekommen?

[BenF1sh]

Hey, gibt es mittlerweile die Möglichkeit MOD TL3-XH einzubinden?

Läuft seit fast einem Jahr einwandfrei. Einfach EVCC mit dem richtigen Template konfigurieren:

https://docs.evcc.io/docs/devices/meters#tl-xh-hybrid-inverter

[Mariuswwh]

Also ist TL-XH ist das passende auch für den TL3-XH? Das wär ja super.

[horstvogel]

Moin, für einen growatt Min 3600tl-xh benötigt man z.B. einen waveshare rs 485, ist das richtig? @Mariuswwh konntest Du das umsetzen, könntest Du dann Deine Config vom waveshare zeigen? Danke!

[horstvogel]

Wo kann man da überhaupt Modbus anschließen, wenn kein zusätzlicher Meter verbaut ist?

https://en.growatt.com/upload/file/MIN_2500-6000TL-XH_User_Manual_EN_202303.pdf

so richtig komme ich mit der Anleitung nicht klar, wenn das die richtige ist. Ich bin nicht vor Ort, sondern darf da demnächst nur bei helfen ;-)

[Mariuswwh]

Ja ich habe das hinbekommen, der waveshare hat leider eine statische ip die nicht in meinem Netz war und daher nicht so leicht zu identifizieren war. Welche config benötigst du genau? Die von evcc oder von dem Waveshare Interface? Den Wavwshare habe ich genommen: Waveshare Industrial Serial... https://www.amazon.de/dp/B09LQMH2S1?ref=ppx_pop_mob_ap_share Und dieses Netzteil: Poppstar Netzteil für Hutschiene... https://www.amazon.de/dp/B08H7M9FRS?ref=ppx_pop_mob_ap_share Beste Grüße Marius horstvogel ***@***.***> schrieb am Fr. 24. Mai 2024 um 18:28:

…

Moin, für einen growatt Min 3600tl-xh benötigt man z.B. einen waveshare rs 485, ist das richtig? @Mariuswwh <https://github.com/Mariuswwh> konntest Du das umsetzen, könntest Du dann Deine Config vom waveshare zeigen? Danke! — Reply to this email directly, view it on GitHub <#6819 (reply in thread)>, or unsubscribe <https://github.com/notifications/unsubscribe-auth/BGQEJ46FRR5IHRY2RM35CTTZD5TBHAVCNFSM6AAAAAAVY265TWVHI2DSMVQWIX3LMV43SRDJONRXK43TNFXW4Q3PNVWWK3TUHM4TKNBZGYYTM> . You are receiving this because you were mentioned.Message ID: ***@***.***>

[Mariuswwh]

Achso ich habe einen MOD, müsste mit dem MIN aber genauso sein, kann aber sein das der ein anderes Protocol nutzt. Das sieht man in der Registertabelle, ich versuche diese morgen hier zu verlinken. Marius Hoffmann ***@***.***> schrieb am Fr. 24. Mai 2024 um 18:32:

…

Ja ich habe das hinbekommen, der waveshare hat leider eine statische ip die nicht in meinem Netz war und daher nicht so leicht zu identifizieren war. Welche config benötigst du genau? Die von evcc oder von dem Waveshare Interface? Den Wavwshare habe ich genommen: Waveshare Industrial Serial... https://www.amazon.de/dp/B09LQMH2S1?ref=ppx_pop_mob_ap_share Und dieses Netzteil: Poppstar Netzteil für Hutschiene... https://www.amazon.de/dp/B08H7M9FRS?ref=ppx_pop_mob_ap_share Beste Grüße Marius horstvogel ***@***.***> schrieb am Fr. 24. Mai 2024 um 18:28: > Moin, für einen growatt Min 3600tl-xh benötigt man z.B. einen waveshare > rs 485, ist das richtig? @Mariuswwh <https://github.com/Mariuswwh> > konntest Du das umsetzen, könntest Du dann Deine Config vom waveshare > zeigen? Danke! > > — > Reply to this email directly, view it on GitHub > <#6819 (reply in thread)>, > or unsubscribe > <https://github.com/notifications/unsubscribe-auth/BGQEJ46FRR5IHRY2RM35CTTZD5TBHAVCNFSM6AAAAAAVY265TWVHI2DSMVQWIX3LMV43SRDJONRXK43TNFXW4Q3PNVWWK3TUHM4TKNBZGYYTM> > . > You are receiving this because you were mentioned.Message ID: > ***@***.***> >

[Mariuswwh]

PIN 3 und 4, müssen zum Wave Share für die Kommunikation. Freundliche Grüße Marius Hoffmann Marius Hoffmann ***@***.***> schrieb am Fr. 24. Mai 2024 um 18:34:

…

Achso ich habe einen MOD, müsste mit dem MIN aber genauso sein, kann aber sein das der ein anderes Protocol nutzt. Das sieht man in der Registertabelle, ich versuche diese morgen hier zu verlinken. Marius Hoffmann ***@***.***> schrieb am Fr. 24. Mai 2024 um 18:32: > > > > > Ja ich habe das hinbekommen, der waveshare hat leider eine statische ip > die nicht in meinem Netz war und daher nicht so leicht zu identifizieren > war. Welche config benötigst du genau? Die von evcc oder von dem Waveshare > Interface? > > Den Wavwshare habe ich genommen: > > Waveshare Industrial Serial... > https://www.amazon.de/dp/B09LQMH2S1?ref=ppx_pop_mob_ap_share > > Und dieses Netzteil: > > Poppstar Netzteil für Hutschiene... > https://www.amazon.de/dp/B08H7M9FRS?ref=ppx_pop_mob_ap_share > > > Beste Grüße > > Marius > > > > > horstvogel ***@***.***> schrieb am Fr. 24. Mai 2024 um > 18:28: > >> Moin, für einen growatt Min 3600tl-xh benötigt man z.B. einen waveshare >> rs 485, ist das richtig? @Mariuswwh <https://github.com/Mariuswwh> >> konntest Du das umsetzen, könntest Du dann Deine Config vom waveshare >> zeigen? Danke! >> >> — >> Reply to this email directly, view it on GitHub >> <#6819 (reply in thread)>, >> or unsubscribe >> <https://github.com/notifications/unsubscribe-auth/BGQEJ46FRR5IHRY2RM35CTTZD5TBHAVCNFSM6AAAAAAVY265TWVHI2DSMVQWIX3LMV43SRDJONRXK43TNFXW4Q3PNVWWK3TUHM4TKNBZGYYTM> >> . >> You are receiving this because you were mentioned.Message ID: >> ***@***.***> >> >

[horstvogel]

Vielen Dank,

könntest Du dann Deine Config vom waveshare zeigen? Danke

Die Config von EVCC wäre dann ja doch wie bei EVCC?

Das einzige was ich da nicht verstehe ist, dass da auch eine reine Modbus TCP Config steht, die Growatts TL-X (H) gibt es doch überhaupt nicht mit Modbus TCP, somit sollte das doch eigentlich nicht möglich sein? Die richtige config wäre dann doch die mit RS485 via TCP/IP (Modbus RTU) wenn man einen waveshare nehmen würde?

https://docs.evcc.io/docs/devices/meters#tl-xh-hybrid-inverter

[Mariuswwh]

https://youtu.be/2qnR1PWx0A4?si=OP_QurLnP3E51g76 Ich habe genau diese Config genommen. Freundliche Grüße Marius Hoffmann horstvogel ***@***.***> schrieb am Fr. 24. Mai 2024 um 20:38:

…

Vielen Dank, könntest Du dann Deine *Config* vom *waveshare* zeigen? Danke — Reply to this email directly, view it on GitHub <#6819 (reply in thread)>, or unsubscribe <https://github.com/notifications/unsubscribe-auth/BGQEJ47PXHQAEF2WW7437TDZD6CKDAVCNFSM6AAAAAAVY265TWVHI2DSMVQWIX3LMV43SRDJONRXK43TNFXW4Q3PNVWWK3TUHM4TKNJQG42DS> . You are receiving this because you were mentioned.Message ID: ***@***.***>

[horstvogel]

Danke! und dann einen 120 Ohm Widerstand auf beiden Seiten.

[Mariuswwh]

Ich habe keinen wiederstand drin. Freundliche Grüße Marius Hoffmann horstvogel ***@***.***> schrieb am Fr. 24. Mai 2024 um 21:14:

…

Danke! und dann einen 120 Ohm Widerstand auf beiden Seiten. — Reply to this email directly, view it on GitHub <#6819 (reply in thread)>, or unsubscribe <https://github.com/notifications/unsubscribe-auth/BGQEJ44DC6X4ARDIRMFDSQDZD6GSDAVCNFSM6AAAAAAVY265TWVHI2DSMVQWIX3LMV43SRDJONRXK43TNFXW4Q3PNVWWK3TUHM4TKNJQHE4DI> . You are receiving this because you were mentioned.Message ID: ***@***.***>

[RomiS89]

Hi zusammen,

ich hab ein ähnliches Setup wie oben bereits beschrieben:

• Growatt Wechselrichter MOD 9000TL3-XH | Growatt Batterie an Wechselrichter angeschlossen | Smartmeter ebenfalls an WR angeschlossen
• Der Growatt Wechselrichter ist über Waveshare (Modbus-Wifi) angebunden
  -> Ich kann die WR Werte (Registereinträge) auch einzeln im Note-Red auslesen.

Jedoch bekomme ich jedes mal eine Fehlermeldung wenn ich in EDCC über das Template (Growatt TL-X(H) Hybrid Inverter) die einzelnen Komponenten (Grid, Batterie und PV) einlesen möchte.

Kann das Template dafür überhaupt genutzt werden? Laut einigen Einträgen sollte das ja funktionieren.

Hat jemand einen Tipp bzw. Idee wie ich weiter vorgehen soll? Auto, Wallbox sind bereits angebunden, nur der WR fehlt noch.

Vielen Dank für euren Support!

VG
Roman

[RomiS89]

Ich hab meine config datei mal analog deiner Einstellung (natürlich die ModbusServer IP angepasst) hinterlegt (+ den Modbusfilter hinzugefügt).

In meinem Note-Red wie gesagt funktioniert das Auslesen des Growatt WR über ModbusServer IP + Port (192.168.1.173:502) + Adresse (1)

In evcc bekomme ich im wesentlichen zwei Fehlermeldungen:

[site ] ERROR 2024/07/26 14:52:24 pv 1 power: add[0]: read failed: read tcp 192.168.1.150:52963->192.168.1.173:502: i/o
timeout
[site ] ERROR 2024/07/26 14:53:45 pv 1 power: add[0]: read failed: modbus: response slave id '0' does not match request '1'

An was könnte das liegen? Irgendeine Idee?
Bereits schon mal vielen Dank für euren Support!

[BenF1sh]

Ich hab meine config datei mal analog deiner Einstellung (natürlich die ModbusServer IP angepasst) hinterlegt (+ den Modbusfilter hinzugefügt).

Welchen Filter?

In meinem Note-Red wie gesagt funktioniert das Auslesen des Growatt WR über ModbusServer IP + Port (192.168.1.173:502) + Adresse (1)

Und das hast du zwischenzeitlich auch wieder deaktiviert, um Konflikte zwischen Node Red und EVCC auszuschließen?!

In evcc bekomme ich im wesentlichen zwei Fehlermeldungen:

[site ] ERROR 2024/07/26 14:52:24 pv 1 power: add[0]: read failed: read tcp 192.168.1.150:52963->192.168.1.173:502: i/o

timeout

[site ] ERROR 2024/07/26 14:53:45 pv 1 power: add[0]: read failed: modbus: response slave id '0' does not match request '1'

An was könnte das liegen? Irgendeine Idee?

Zunächst mal alle anderen Abfragen deaktivieren (Node Red und was du ggf. ansonsten noch versucht hast und schauen, ob es dann klappt. Haben Node Red und EVCC bei dir verschiedene IP-Adressen oder laufen beide in einem Docker auf dem selben Host?
Falls du mit Filter den Proxy meinst, den erst einrichten wenn es läuft und den dann am Ende für Abfrage in Node Red einrichten und dort nicht auch den Waveshare direkt ansprechen. Das hat bei mir exakt so zum Erfolg geführt.

[premultiply]

Konverter mit aktiver Protokollübersetzung dazwischen aber evcc mit modbus: rs485tcpip auf "Modbus RTU over TCP/IP" konfiguriert? Wäre der kassische Klassiker.

Richtig: modbus: tcpip für "Modbus TCP"

[RomiS89]

@BenF1sh @premultiply
Erstmal vielen Dank für euren Support.

• lag u.a. an dem Punkt von @premultiply , beim Ändern auf tcpip kamen nun die Werte an. Vielen Dank!

Jetzt kommt nur noch eine Fehlermeldung:

[site ] WARN 2024/07/27 10:39:24 pv 1 power: -2292W is negative - check configuration if sign is correct
-> Aktuell wird aber PV Strom generiert und auch die Batterie geladen. Es sieht so aus, als ob der Wert die Ladeleistung Richtung Batterie anzeigt.
In meiner eigentlichen Growatt Wechselrichter App werden die Werte aber richtig angezeigt (ShinePhone)

SoC, Wallbox und Auto müssten passen.

Habt ihr dazu noch eine Idee?

[premultiply]

check configuration if sign is correct

Steht ja dort was zu tun ist.
Von den beiden Growatt-Templates kann es nicht kommen, denn die addieren uint-Werte...

[RomiS89]

Ich denke irgendwas stimmt noch nicht mit den Werten:

Aktueller Batteriestatus laut Growatt App (SOC: 61%, Stromverbrauch: 0.28KW, PV Strom: 0.57KW, Netzbezug: 0.04KW)

• kein Auto zum Laden angeschlossen

Logabzug in EVCC:
[lp-1 ] DEBUG 2024/07/27 19:22:41 charge power: 0W
[lp-1 ] DEBUG 2024/07/27 19:22:41 charge currents: [0.008 0.008 0.008]A
[site ] DEBUG 2024/07/27 19:22:43 pv power: 0W
[site ] DEBUG 2024/07/27 19:22:45 battery soc: 0%
[site ] DEBUG 2024/07/27 19:22:45 battery power: 527W
[site ] DEBUG 2024/07/27 19:22:45 grid meter: 37W
[site ] DEBUG 2024/07/27 19:22:45 site power: 564W
[lp-1 ] DEBUG 2024/07/27 19:22:45 charge total import: 697.348kWh
[lp-1 ] DEBUG 2024/07/27 19:22:45 charger status: B
[lp-1 ] DEBUG 2024/07/27 19:22:45 vehicle api refresh
[lp-1 ] DEBUG 2024/07/27 19:22:45 !! active phases: 1p = min(0p measured 0p vehicle 1p physical 0p charger)
[lp-1 ] DEBUG 2024/07/27 19:22:45 !! active phases: 1p = min(0p measured 0p vehicle 1p physical 0p charger)
[lp-1 ] DEBUG 2024/07/27 19:22:45 pv charge current: 0A = 0A + -2.45A (564W @ 1p)

Die PV und Batteriewerte passen nicht. An was könnte das liegen? Fehler werden aktuell keine angezeigt.

[andig]

Wie immer. Mach bitte

evcc meter --log trace,db:error

und vergleiche alle Werte mit den "richtigen".

[RomiS89]

Hier die Werte, sehen soweit alle gut aus (wie in der Growatt App).

Netz

[modbus] TRACE 2024/07/27 19:41:33 modbus: send 00 01 00 00 00 06 01 04 0b e1 00 02
[modbus] TRACE 2024/07/27 19:41:33 modbus: recv 00 01 00 00 00 07 01 04 04 00 00 01 e5
[modbus] TRACE 2024/07/27 19:41:33 modbus: send 00 02 00 00 00 06 01 04 0b e3 00 02
[modbus] TRACE 2024/07/27 19:41:34 modbus: recv 00 02 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:34 modbus: send 00 03 00 00 00 06 01 04 0b fd 00 02
[modbus] TRACE 2024/07/27 19:41:34 modbus: recv 00 03 00 00 00 07 01 04 04 00 00 1b ac
Power: 48W
Energy: 708.4kWh

Speicher

[modbus] TRACE 2024/07/27 19:41:34 modbus: send 00 04 00 00 00 06 01 04 0c 6a 00 02
[modbus] TRACE 2024/07/27 19:41:34 modbus: recv 00 04 00 00 00 07 01 04 04 00 00 0a fa
[modbus] TRACE 2024/07/27 19:41:34 modbus: send 00 05 00 00 00 06 01 04 0c 6c 00 02
[modbus] TRACE 2024/07/27 19:41:34 modbus: recv 00 05 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:34 modbus: send 00 06 00 00 00 06 01 04 0c 37 00 02
[modbus] TRACE 2024/07/27 19:41:35 modbus: recv 00 06 00 00 00 07 01 04 04 00 00 42 45
[modbus] TRACE 2024/07/27 19:41:35 modbus: send 00 07 00 00 00 06 01 04 0c 63 00 01
[modbus] TRACE 2024/07/27 19:41:35 modbus: recv 00 07 00 00 00 05 01 04 02 00 3d
Power: 281W
Energy: 1696.5kWh
Soc: 61%
Capacity: 10.0kWh

Solar

[modbus] TRACE 2024/07/27 19:41:35 modbus: send 00 08 00 00 00 06 01 04 0b bd 00 02
[modbus] TRACE 2024/07/27 19:41:35 modbus: recv 00 08 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:35 modbus: send 00 09 00 00 00 06 01 04 0b c1 00 02
[modbus] TRACE 2024/07/27 19:41:35 modbus: recv 00 09 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:35 modbus: send 00 0a 00 00 00 06 01 04 0b c5 00 02
[modbus] TRACE 2024/07/27 19:41:35 modbus: recv 00 0a 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:35 modbus: send 00 0b 00 00 00 06 01 04 0b c9 00 02
[modbus] TRACE 2024/07/27 19:41:36 modbus: recv 00 0b 00 00 00 07 01 04 04 00 00 00 00
[modbus] TRACE 2024/07/27 19:41:36 modbus: send 00 0c 00 00 00 06 01 04 0b ed 00 02
[modbus] TRACE 2024/07/27 19:41:36 modbus: recv 00 0c 00 00 00 07 01 04 04 00 00 dc e8
Power: 0W
Energy: 5655.2kWh

In evcc werden die Werte jedoch nicht angezeigt

• Bsp. SOC 0%
• sieht auch so aus, als würde PV Strom in edcc der Wert der Batterieentladeleistung (aktuell gibt es keinen PV Strom mehr)

[andig]

sehen soweit alle gut aus

Also

evcc meter

stimmt, die Anzeige im evcc UI aber nicht?! Dann brauchts bitte mal Deine Config.

[andig]

Und was stimmt jetzt ggü

evcc meter

nicht? Die Vorzeichen? Welche? Ich bin etwas lost.

[andig]

Ähhh- bitte schau mal deine site config an. Die Zähler sind vertauscht!
