Hardy Barth eCB1/cPH1/cPH2 #778
|
Hallo Gemeinde, Zu der Konfiguration des Fronius habe ich hier schon etwas gefunden (und hoffe es passt so) Allerdings brauche ich mal Hilfe mit der Hary Barth eCB1 Wallbox. Aber wie/wo konfiguriere ich das "meter"? Gruß, |
Replies: 13 comments 63 replies
|
Eine eCB1-Wallbox kann ich nirgends finden. |
|
Das Geräte hat eine REST API, leider keine Doku die man irgendwie herunterladen kann sonder alles nur direkt in der API selber dokumentiert. Ich habe da aber ehrlich gesagt sehr wenig Ahnung von. |
|
Ich sehe da wenig Chancen den Controller sinnvoll über das interne "Smartmeter" anzusprechen.
Warum hast du sie dann überhaupt gekauft? |
|
Hatte eigentlich gehofft das man das alles indirekt per REST über das Smartmeter machen kann. Aber wie gesagt, kenn mich hier im speziellen auch zu wenig aus. |
|
Tja, aber ohne Doku oder Unterstützung seitens des Herstellers kommt man da keinen Millimeter weiter. |
Was heisst das denn? Wie sieht diese Doku aus? Hast Du den Hersteller mal gefragt? |
|
Ich habe in einem anderen Forum folgende Doku zur REST-API gefunden, die eigentlich weiterhelfen sollte. |
|
Sieht gut aus, aber nicht selbsterklärend. Damit müsste man mal rumspielen um das implementieren zu können. |
|
Die WebGUI meiner Hardy Barth Wallbox zeigt eine GUI an die sich SALIA nennt. Zu dieser habe ich die angehängte API Dokumentation gefunden. Das eCB1 Smartmeter ist in der Wallbox fest verbaut und kann bei mir nicht direkt angesprochen werden. |
|
Fast gut! Ich sehe leider nirgendwo ob ein Auto verbunden ist? |
|
http://x.x.x.x/api/secc/port0/ev_present gibt den Status "0" oder "1" (inkl. der Anführungszeichen zurück). Hier noch der Rückgabewert für die Abfrage http://x.x.x.x/api/. Dort müssten alle Werte ersichtlich sein. {
"device":{
"product":"2310007",
"modelname":"Salia PLCC Slave",
"hardware_version":"1.0",
"software_version":"1.50.0",
"vcs_version":"V0R5e",
"hostname":"salia",
"mac_address":"00:01:87:13:31:05",
"serial":"101257733",
"uuid":"5491ad62-022a-4356-a32c-000187133105",
"internal_id":"564566"
},
"secc":{
"port0":{
"ci":{
"evse":{
"basic":{
"grid_current_limit":{
"actual":"16"
},
"phase_count":"3",
"physical_current_limit":"16",
"offered_current_limit":"6.0"
},
"phase":{
"actual":"0"
}
},
"charge":{
"cp":{
"status":"A"
},
"plug":{
"status":"unlocked"
},
"contactor":{
"status":"opened"
},
"pwm":{
"status":"100.00"
}
}
},
"salia":{
"chargemode":"eco",
"thermal":"43305",
"mem":"351060",
"uptime":"1 day",
"load":"0.47",
"mains":"0.4",
"mains_l1_current":"4.2",
"mains_l2_current":"2.7",
"mains_l3_current":"2.0",
"mains_l1_power":"976.1",
"mains_l2_power":"-559.9",
"mains_l3_power":"-415.8",
"mains_available":"true",
"mains_batt_available":"false",
"mains_batt_power":"0.0",
"mains_batt_soc":"0.0",
"chargedata":"-",
"keyswitch":"1",
"authmode":"free",
"firmwarestate":"idle",
"firmwareprogress":"0"
},
"session":{
"authorization_status":"",
"authorization_method":"0"
},
"contactor":{
"state":{
"hlc_target":"0",
"actual":"0",
"target":"0"
},
"error":"0"
},
"metering":{
"meter":{
"serialnumber":"21924307",
"type":"eastron",
"available":"1"
},
"eichrecht_protocol":"none",
"power":{
"active":{
"ac":{
"l1":{
"actual":"0"
},
"l2":{
"actual":"0"
},
"l3":{
"actual":"0"
}
}
},
"active_total":{
"actual":"0"
}
},
"current":{
"ac":{
"l1":{
"actual":"0"
},
"l2":{
"actual":"0"
},
"l3":{
"actual":"0"
}
}
},
"energy":{
"active_total":{
"actual":"74897"
},
"active_export":{
"actual":"136"
},
"active_import":{
"actual":"74761"
}
}
},
"emergency_shutdown":"0",
"rcd":{
"feedback":{
"available":"1"
},
"state":{
"actual":"1"
},
"recloser":{
"available":"0"
}
},
"rfid":{
"available":"0",
"authorizereq":""
},
"availability":{
"actual":"operative"
},
"plug_lock":{
"state":{
"actual":"0",
"target":"0"
},
"error":"0",
"permanent_failure":""
},
"cp":{
"pwm_state":{
"actual":"1"
},
"state":"A",
"duty_cycle":"100.00"
},
"ready_for_slac":"0",
"diode_present":"0",
"ventilation":{
"state":{
"actual":"0"
},
"available":"0"
},
"cable_current_limit":"32",
"ev_present":"0",
"charging":"0",
"grid_current_limit":"6"
}
}
} |
|
DAS hilft! |
|
Bevor wir da loslegen: hier sind jetzt anscheinend zwei vollkommen unterschiedliche Schnittstellen im Einsatz. Kann sich jemand darauf einen Reim machen? |
|
eCB1 ist ein Smartmeter, dass auch Standalone verkauft wird. Um die Hardy Barth Wallboxen zu nutzen ist es in den meisten Fällen notwendig das Smartmeter mit zu verbauen. Das Smartmeter wird in diesen Fällen über eine RS-232 Schnittstelle mit der Wallbox verbunden. In meinem Fall ist das Smartmeter in der Wallbox fest verbaut und kann nicht einzeln angesteuert werden. Bei andern Modellen wird das Smartmeter extern verbaut und kann direkt angesprochen werden. Welche API in welchem Fall den besseren Funktionsumfang bietet weiß ich leider nicht. |
|
Ich habe eine Wallbox von Hardy Barth, bei der ein ecb1 (lc) Controller getrennt verbaut hat. Ich kann mich hier gerne für ein paar Tests anbieten. |
|
Könnt ihr bitte mal info@evcc.io mot Zugangsdaten für Port Forwarding anschreiben? |
|
@mafrank1 ich hab jetzt eine Box im Zugriff. Die hat allerdings Deine Salia API anscheinend NICHT. Funktionieren bei Dir auch die Aufrufe aus http://apidoc.ecb1.de? |
|
Ihr könnt die #2874 mal testen: Die Messwerte fehlen noch, dafür bräuchte ich die korrekten OBIS Kennziffern. |
|
Ja bitte. Erkenntnis: Deine Box hat einen ganz anderen Controller- eben den Salia! |
|
Die Portweiterleitung ist wieder aktiv. An der IP hat sich nichts geändert. |
|

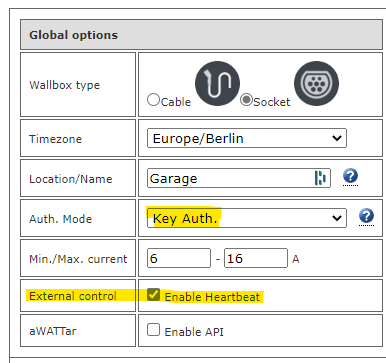

Ich habe jetzt eine Konfiguration gefunden die funktioniert. Wobei ich die Lösung nur so mittel finde: Die cPH 2 Wallbox unterstützt verschiede Auth. Modes. Ich hatte meine auf Free Charging gestellt. Das macht in meinem Fall Sinn, da die Wallbox in der Garage verbaut ist. In diesem Modus wird aus einem mir nicht ersichtlichen Grund der Charge Mode immer auf "Eco" gestellt und kann auch nicht verändert werden. Nachdem ich den Auth Mode auf Key Auth. umgestellt hatte war es möglich manuell und via API den Charge Mode zu verändern. Zusätzlich ist es noch notwendig die Funktion "External control" zu aktivieren. Dies ist notwendig um die API zu aktivieren. Ich habe anschließend den Auth. Mode auf auf Manual gestellt (curl -X PUT -d ’{“salia/chargemode“:“manual“}’ http://169.254.12.53/api/secc). Danach konnte ich die Wallbox via EVCC steuern.
Ich habe bei Hardy Barth eine Anfrage offen wieso im Free charging Mode der Charge Mode nicht geändert werden kann. |
|
Gestern hat noch alles perfekt funktioniert. Heute erhalte ich den folgenden Fehler in den evcc Logs: charger out of sync: expected disabled, got enabled Hat jemand eine Idee was das sein könnte? |
|
Nur mit Logfile. Da hat evcc abgeschaltet, der Charger das aber nicht akzeptiert. Das kann ein zeitweiliges Phänomen sein, Dein interval zu kurz, oder ein echtes Problem. |
|

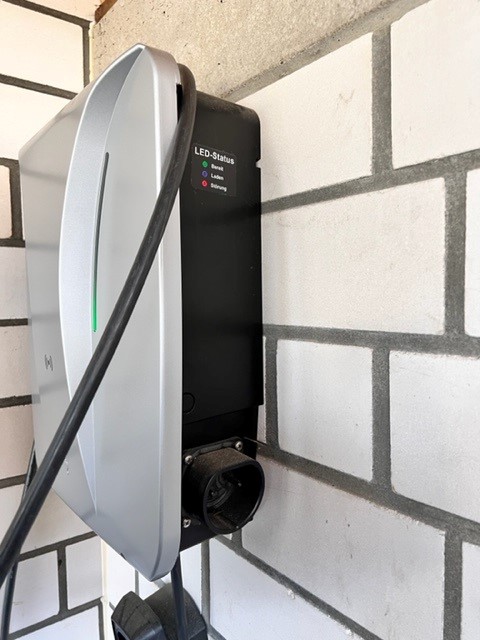

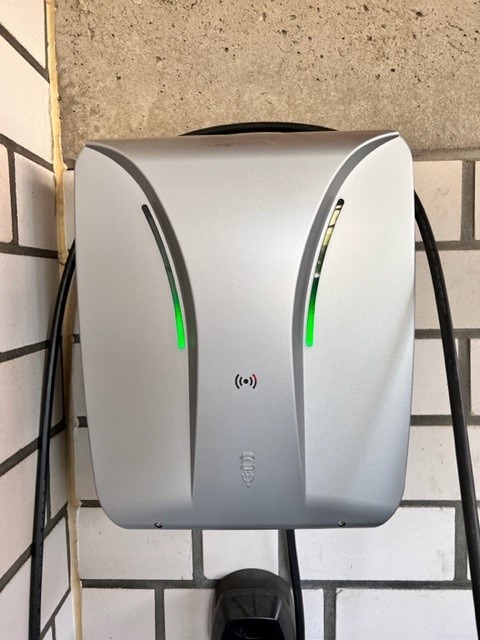

@tomm71 @mafrank1 @aDabbelju könntet ihr bitte jeweils nochmal den Produktnamen Euer Box und ein Foto davon einstellen? Wäre mal spannend rauszufinden, ob sie die unterschiedlichen Controller von außen auseinander halten lassen? |
|
Jetzt wird die Situation langsam klarer. Ich habe nicht die cPH1 Wallbox (das stand nur auf meiner Rechnung), sondern die cPH2 Wallbox. Bei der cPH1 Wallbox ist eine Steuerung der Wallbox nur über das Smartmeter eCB1 möglich. Bei der neueren Variante cPH2 ist eine eigene Steuerung "Salia" verbaut. Aktuell ist der Funktionsumfang über das Smartmeter noch deutlich größer, aber angeblich wird sich das bald ändern. Von außen ist an den Wallboxen kein Unterschied zu erkennen. Den Unterschied sieht man Typenschild oder nach dem öffnen an den verbauten Strommessern. Aktuell warte ich auf die aktuelle API Dokumentation zu der SALIA Platine. Es gibt hier scheinbar eine deutlich neuere. |
|
Hallo, Ich habe die cpu1 (u=mikro) als Wallbox in der Garage und in der Verteilung einen ecB1-LR Controller verbaut. Die Wallbox redet per RS485 mit dem Controller und der wiederrum mit meinem Fronius-Smartmeter. Grüße |
|
cpu1=cPH1? Genau- der scheint ja auch erfolgreich zu funktionieren. @aDabbelju Du hast evcc aber nicht im Einsatz? Bei @mafrank1 mit dem cPH2 (="Salia") haben wir noch das Problem, dass die Fernsteuerung durch evcc immer wieder deaktiviert wird und der Controller in den "eco" Modus zurück geht. Warum ist aktuell unklar. @tomm71 fehlt nur noch Dein Input. |
|
@andig Es handelt sich um zwei unterschiedliche Wallboxen. Die cPu1 & 2 sind eine kompaktere Varianten, die die notwendige Sicherung und den Controller extern im Sicherungskasten installiert bekommen. Die cPH 1 & 2 größere Wallboxen im gleichen Design von den den kleinen und dort sind die Sicherungsautomaten + Controller schon integriert. EVCC habe ich noch nicht in Betrieb mit einem Auto, da das Auto schlicht noch fehlt. Grüße |
|
@andig Ich habe die cPH1 mit dem fest verbauten (intern auf Hutschiene) eCB1 (Firmware V.0.92), welches per Rest API erreichbar ist. |
|
Hallo Zusammen, ich habe mich an die Installation gewagt, EVCC auf einem kleinen, permanant laufenden WIN10-Mini-PC installiert. es kommt ein Fehler bei der Wallbox: Das eCB1-Web-UI ist über die IP erreichbar. So sieht auszugsweise meine yaml-config (Standard Konfig) aus:
loadpoints:
Das Auto habe ich noch nicht konfiguriert. Vor der Tür steht ein MB CLA250. Welche Tipps habt Ihr für mich? Liebe Grüße |
Dann mach bitte ein neues Thema. Hier gehts um Hardy Barth.
Im Moment gar nichts da #2747 noch nicht wirklich zur Benutzung geeignet ist. |
|
ok, Danke |
|
Wie gesagt. evcc funktioniert ganz wunderbar ohne Autointegration. |
This comment was marked as off-topic.
This comment was marked as off-topic.
This comment was marked as off-topic.
This comment was marked as off-topic.
|
Bis jetzt hat die Integration für die cPH2 Wallbox super funktioniert. Seit dem neuesten Update der Wallbox FW klappt das Starten des Ladevorgangs bei mir nicht mehr. Nach einigem Nachforschen, glaube ich, habe ich die Lösung gefunden. Bis jetzt war es ausreichend die Ladeleistung auf einen Wert größer 6 zu setzen. Dies reicht nicht mehr aus. Es muss zusätzlich der Ladevorgang manuell gestartet werden. Dies funktioniert bei mir über den Befehl: curl -X PUT -d '{"salia/pausecharging":"0"}' http:///api/secc Ist es möglich den Befehl mit in die Integration mit einzubauen? Danke |
|
Das Problem tritt mit der FW Version 1.52.0 auf. Das Laden startet nur wenn ich zuerst den Wert grid_current_limit => 6 Stelle und anschließend den obigen Befehl ausführe. Stoppen lässt sich das Laden entweder durch pausecharging=1 oder grid_current_limit = 0. Die Box hat einen integrierten Ladezähler und die Möglichkeit ein externes Smartmeter zu integrieren. Um welche Werte geht es im speziellen, dann versuche ich die Abfragen zu finden. |
Super. Dann liefern wir aktuell den Ladezähler, das passt.
Dann würde ich mal versuchen, das Starten mit beiden APIs aber Fehler beim |
|
@mafrank1 ich bräuchte nochmal Testzugang dafür |
|
@andig Das Portforwarding ist wieder aktiv. Ich habe dir eine Mail mit der aktuellen IP geschickt. |
This comment has been hidden.
This comment has been hidden.
|
Wenn ich die Diskussionen zu HardyBarth hier auf GitHub richtig interpretiere und auch die zugehörige Dokumentation auf evcc.io, dann ist das SmartMeter HardyBarth eCB1 bisher nicht als separates SmartMeter in evcc ansteuerbar?! |
|
Da das eCB1 Modbus spricht, sollte man es bereits schon generisch einbinden können, sofern es nicht schon von einem anderen "Master" via Modbus ausgelesen wird.. dafür hätte man dann aber den in evcc integrierten Modbus Proxy? |
|
Gibt es hier schon einen neuen Stand @PeterPablo? |
|
Leider nein. Der Hardy Barth ist nun sogar ausgebaut und ich werde mich anstatt dessen sobald es die Zeit erlaubt an einem Janitza versuchen. |
|
Hallo @andig
Das eCB1 gibt es ja in 2 Varianten:
Der einzige Unterschied beim Abruf ist die ID (1 Socket-Messung / 0 Hausanschlussmessung). Beim lokalen Abfragen unter http://ecb1.local/api/v1/meters/0 erhalte ich folgende Werte (aktuell zu Testzwecken nur L1 angeschlossen): Über Home-Assistant kann ich die Werte abrufen. |
|
Ich sehe gar keinen Grund, dafür ein Modul zu schreiben. Was spricht dagegen, dafür einfach ein |
|
Ok, kein Problem. |
Eine eCB1-Wallbox kann ich nirgends finden.
Es gibt nur ein eCB1 „Smartmeter“.
