Numéro de série P5542359

Descriptif

  • Carte mère: 250425
  • Révision: N/A
  • Type: C64 / carte longue
  • Année: 1984
  • Pays: USA/NTSC
  • Shield: métallique
  • Date d'achat: 10/2/2017
  • Etat général: Marche partiellement

Diagnostiques

Test 1:

Test Résultat
BASIC écran noir
Cartouche de diagnostique écran blanc avec les cartouches de diagnostique. Symptôme d'une ROM BASIC morte.
Tests température RAMs U10 et U11 très chaudes
Kickman/Jupiter Lander écran noir
Test de continuité N/A
Analyseur logique N/A

Test 2:

Test Résultat
BASIC Quelques bugs graphiques, voir photo
Cartouche de diagnostique Tout est OK
Tests température ?
Kickman/Jupiter Lander Quelques bugs graphiques, voir photos
Test de continuité A faire sur les condos
Analyseur logique A faire sur les condos

Notes:

Après remplacement de la ROM BASIC par une autre de remplacement (MOS 901226-01/1982 1484), le Commodore démarre normalement mais avec des bugs d'affichage:

  • par ligne, les caractères n'arrêtent pas de changer de couleur (sorte de cycling par ligne, pas pas caractère)
  • en haut à gauche de l'ècran il semble que certains caractères ne s'affichent pas
  • plus le temps passe, plus le problème d'affichage disparaît (de droite vers la gauche) jusqu'à disparaître complètement

Détail

Infos

  • Sockets: 10
  • Etat du clavier: ok
  • Etat du boitier: ok
  • Photos
  • Videos

Listing des puces

ROM

Chip Emplacement Type Version Socket Etat Diag
CHARACTER ROM U5 MOS 901225-01 1982 2684 oui ok
KERNAL ROM U4 MOS 901227-03 1983 1984 oui ok
ROM BASIC U3 MOS 901226-01 1982 2084 oui ko
ROM BASIC U3 MOS 901226-01 remplacé par 1982 1484 oui ok

Puces spécifiques C64

Chip Emplacement Type Version Socket Etat Diag
PLA U17 906114-01 2584 oui ok
SID U18 MOS 6581 R3 4885 oui ok
MPU U7 MOS 6510 3184 oui ok
BASIC ROM U3 MOS 901226-01 remplacé par 1982 1484 oui ok
CIA 1 U1 MOS 6526 2284 oui ok
CIA 2 U2 MOS 6526 2684 oui ok
VIC U19 6567 R8 186 oui ok

RAM 8KB

Emplacement Type Version Socket Etat Diag
U9 TMS4164-15NLJ 9419 63 non ok
U10 TMS4164-15NLJ 9419 63 non ok
U11 TMS4164-15NLJ 9419 63 non ok
U12 TMS4164-15NLJ 9419 63 non ok
U21 TMS4164-15NLJ 9419 63 non ok
U22 TMS4164-15NLJ 9419 63 non ok
U23 TMS4164-15NLJ 9419 63 non ok
U24 TMS4164-15NLJ 9419 63 non ok

Autres SRAM

Chip Emplacement Type Version Socket Etat Diag
Color RAM U6 2114 B8424 oui ok

Divers

Chip Emplacement Type Version Socket Etat Diag
MASTER OSC U31 8701 5185 oui ok

Photos

Problèmes:

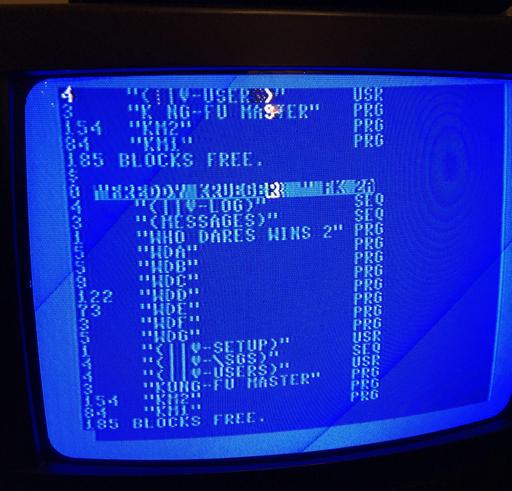

Screen

Vidéo du problème

Carte mère

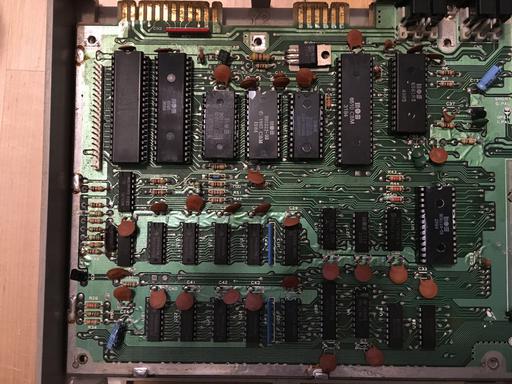

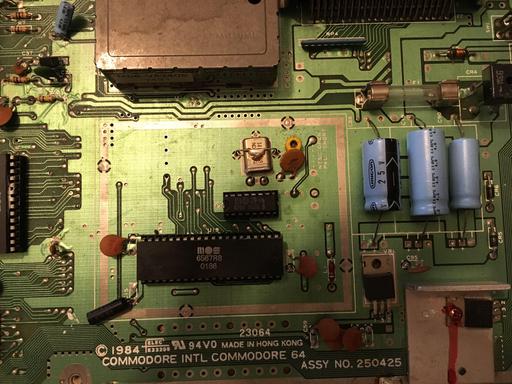

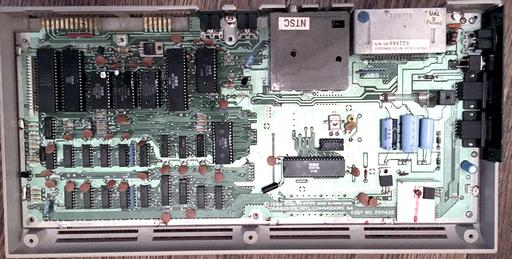

Commodore internal view Commodore internal view left Commodore internal view center

Boitier

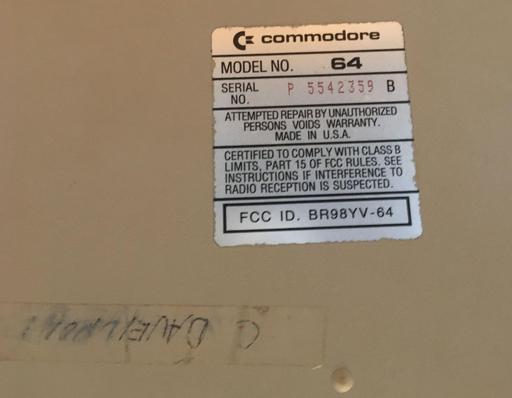

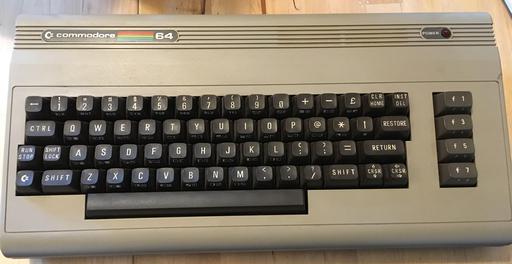

Commodore external view Commodore SN
