Tvorba SVG značky stromu

Tomáš namaloval značku stromu jako SVG značku asi tak, že vyřízl z PDF dokumentace rastrový obrázek značky a tu vložil do SVG souboru. To samozřejmě jde, ale značka by měla být vektorová ze dvou důvodů: při tisku budou vycházet ostře všechny hrany a hlavně půjde stejná značka dobře použít jako značka jak v HTML, tak případné nativní aplikaci.

Rozměr plátna

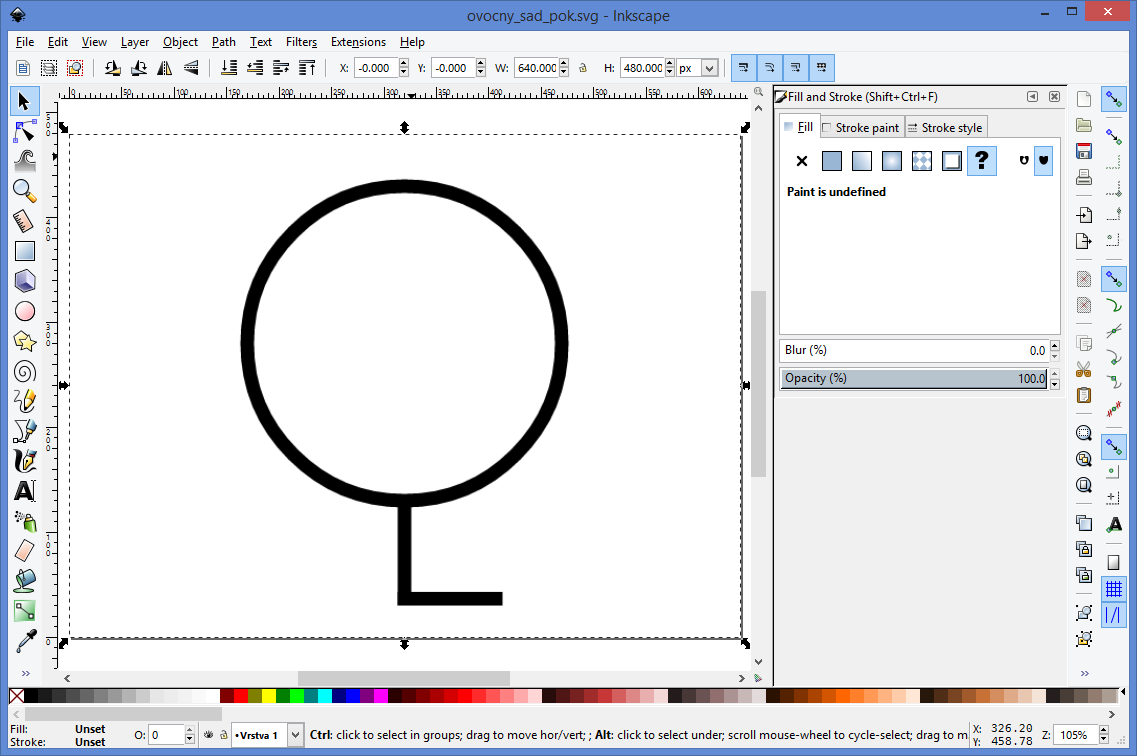

Rozměr plátna značky jer 640x480 pixelů, což asi nechceme. Navíc kresba není od oraje k okraji papíru.

Rozměr kresby

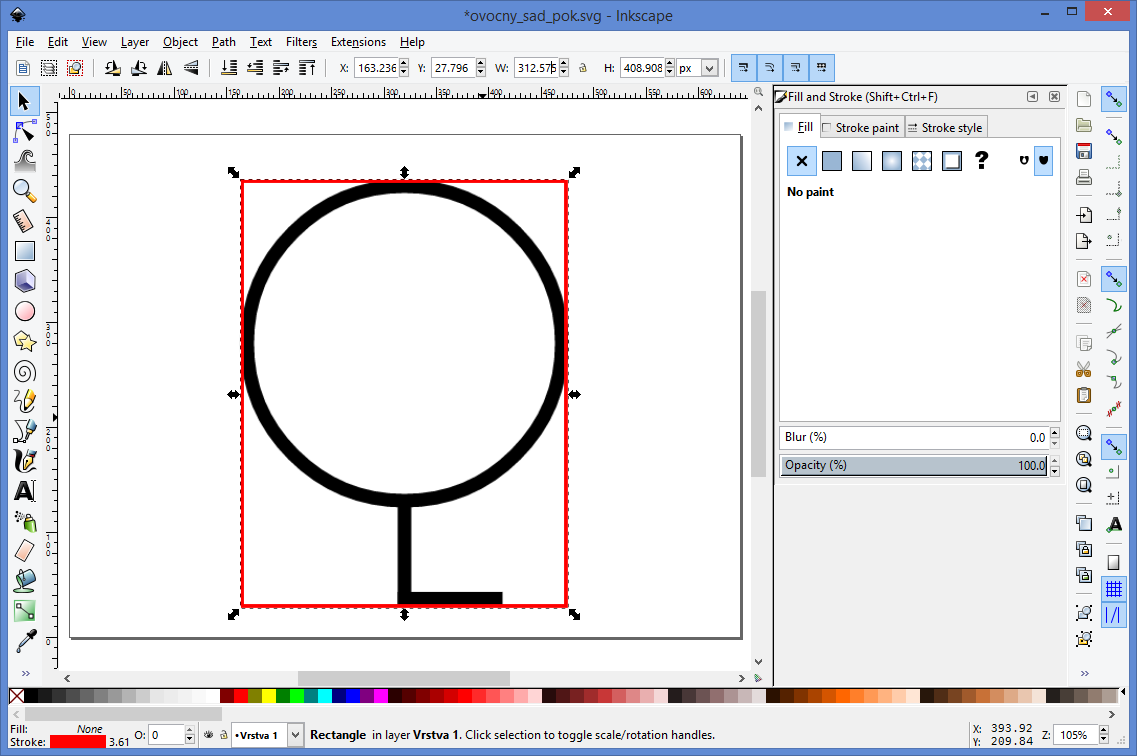

Navíc kresba značky je daleko menší, 312.575x408.908, což asi není konečný rozměr kresby.

Jak překreslit rastrovou značku do vektorové?

Snadno, stačí dodržet podobné zásady jako v CAD nebo jiných vektorových kreslítcích.

Vytvoříme drátěný model značky

Obkreslíme všechny tvary tenkou kontrastní barvou tak, abychom byli vždy co nejvíce ve středu rastru. Svislé a vodorovné čáry kreslíme tak, že zapneme mřížku View | Page Grid.

Nasílíme odpovídajícím způsobem tloušťky čar

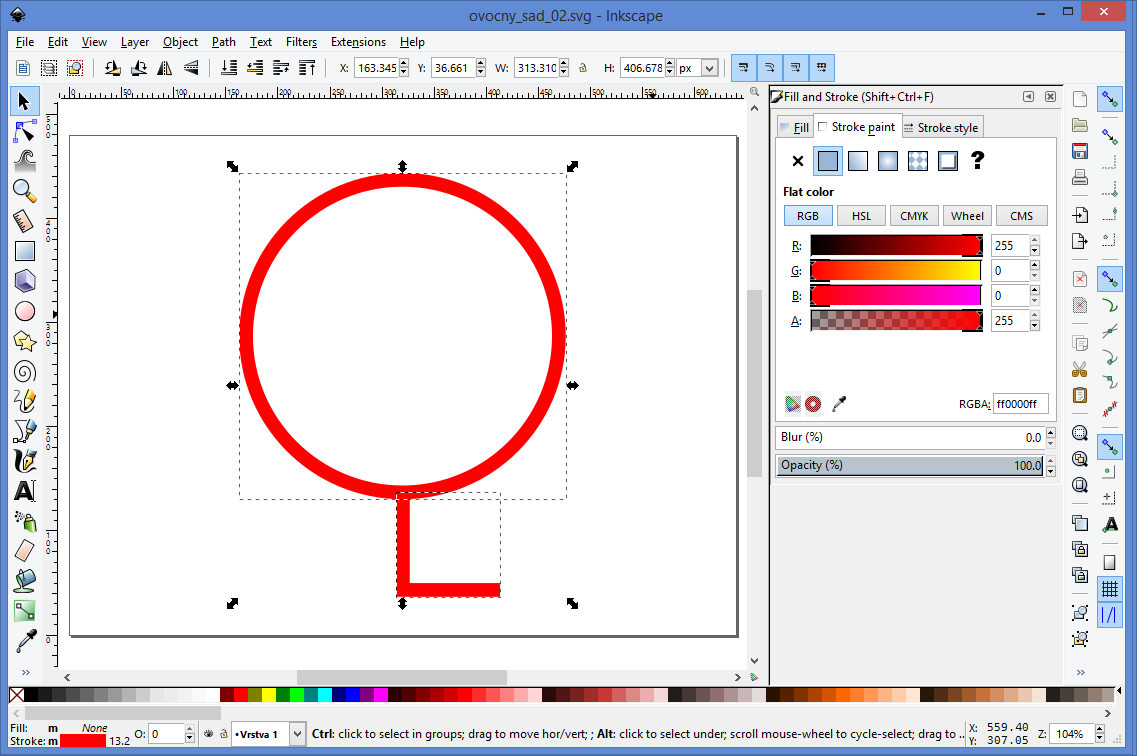

Nasílíme tloušťky čar tak, aby odpovídaly rastrovému podkladu. Poté vybereme všechny elementy kresby, abychom mohli odečíst její velikost.

Nastavíme velikost papíru na velikost kresby

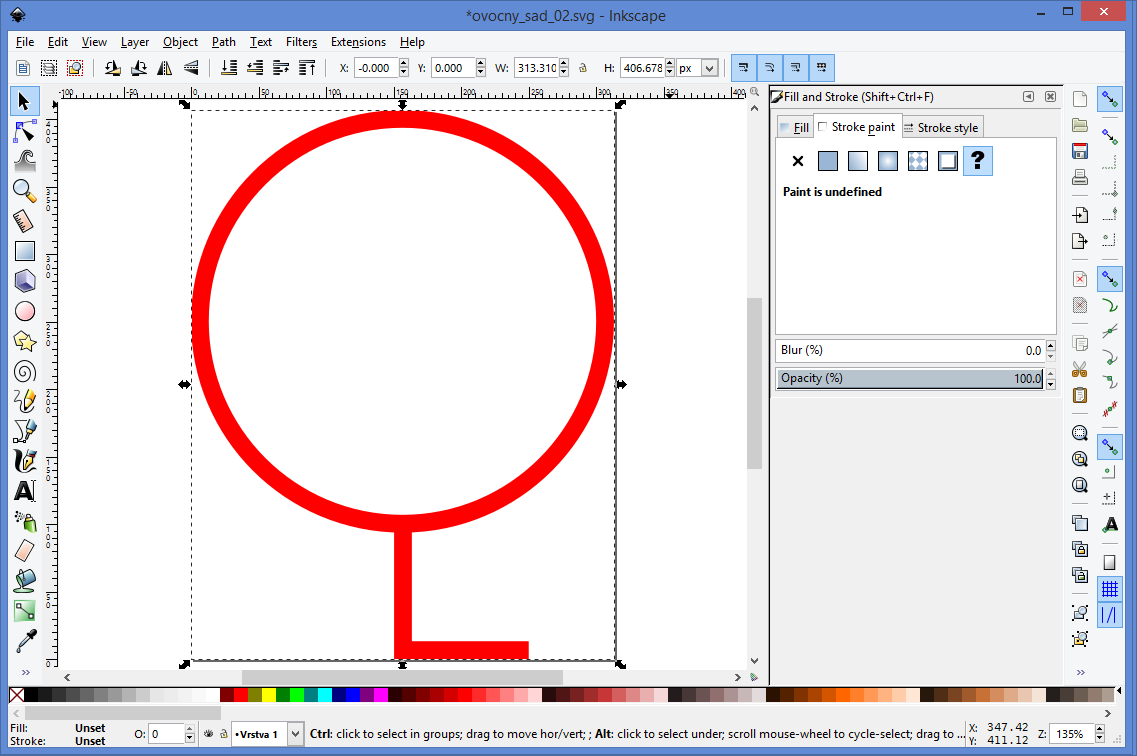

Tím máme hotovu vektorovou značku odpovídající rastrovému podkladu, která má kresbu od okraje k okraji ke stažení zde.
