Resonadores:Bruker: Conexión Cryo

Desconexión de la antena de superficie 2x2 y conexión de la antena cryo.

1.- En caso de que el anterior usuario haya utilizado la antena de superficie 2x2, será necesario desconectar todos los elementos mencionados a continuación:

• a) El conector con el punto naranja de la antena de superficie conectado en la entrada con el punto café.
• b) El conector con el punto gris y cable de cordón de la antena de volumen (T/R), conectado a la entrada sin cobertura.
• c) El conector del amplificador con el punto rojo, que surge del resonador conectado a la entrada con el punto rojo.

2.- Una vez desconectada la antena de superficie, traccionar el cable de la misma para extraerla por el túnel del resonador hacia la parte posterior, cuidando la presencia de resistencias u obstáculos. Igualmente, desconectar el tubo de la anestesia (tubo de plástico translúcido) del marco de soporte para escanear a la rata y retraerlo hacia la parte posterior del resonador.

3.- Remover la antena de volumen (tubo cilíndrico amarillo pajizo) tomándolo de los extremos posteriores y girándolo levemente hacia la derecha, para que así el gancho que esta presenta en su parte superior no se atore con un anillo plástico que va paralelo a la misma antena. Traccionar la antena hacia la parte posterior y tirar de ella con fuerza moderada.

4.- Ahora se comenzará a instalar el primer componente necesario para el escaneo exvivo con antena cryo. Se trata de un soporte cilíndrico de color verde con un sujetador metálico en un extremo. Se introduce al resonador por orificio anterior del túnel del resonador y una vez dentro, el sujetador metálico tendrá que ajustarse en el borde superior del orificio anterior del túnel, cuidando que las salientes cilíndricas del soporte correspondan con los pequeños agujeros del borde superior del túnel del resonador. Cuando la conexión se coincidente y no quede espacio entre ambas estructuras, se ajustará con las perillas doradas ubicadas a ambos lados del sujetador metálico.

5.- Después se regresará a la parte posterior del resonador y se instalará una cruceta metálica de tres brazos y un anillo plástico en el centro. Para ello, se requiere colocar el anillo plástico alrededor del extremo posterior del soporte cilíndrico verde y simultáneamente, ajustar los brazos metálicos en sus extremos colocando las salientes cilíndricas metálicas en los orificios correspondientes. Cuando se encuentren ajustados, se deberá asegurar el ajuste con las 3 perillas presentes en cada brazo de la estructura metálica.

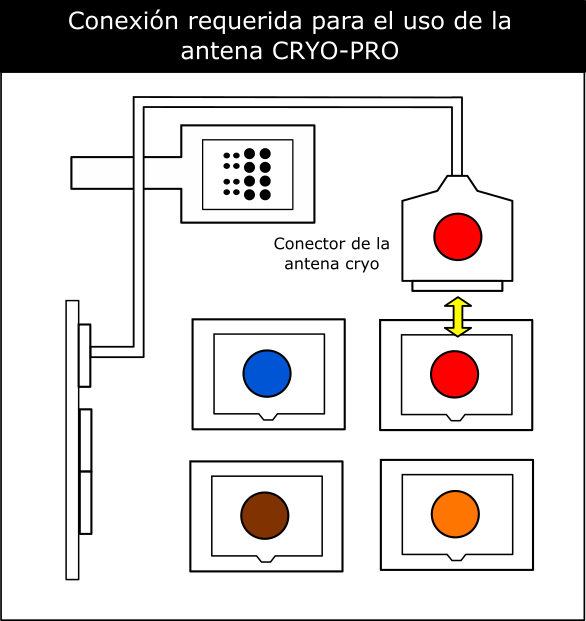

6.- Luego se busca el cable de la antena cryo {ubicado en la parte posterior del resonador, a un costado de la plataforma de conectores del resonador (espacio vacío a la izquierda)}. Este cable tiene un conector con un punto rojo y se conecta en la entrada con cubierta con punto rojo.

7.- Entonces, se quita la cubierta metálica ubicada al centro de la compuerta posterior del resonador y se cierra esta compuerta.

9.- En este paso se introduce la antena cryo en el orificio de la compuerta posterior. Para lograrlo, es necesario tomar la antena, inclinarla hacia atrás e introducirla en ángulo de 25°. Cuando ya estén dentro los primeros centímetros de la antena, se endereza la antena en sentido paralelo al soporte cilíndrico verde y se introduce el resto de la antena, hasta que la antena esté en el centro del magneto y su soporte metálico se encuentre a unos 2 cm del anillo metálico de la compuerta del resonador.

10.- A continuación, se requiere introducir el arreglo de sintonización de la antena o Wobble (estructura semicilíndrica unida con varillas). Para esto, es preciso introducir el extremo con la parte metálica en una primera instancia y desplazar suavemente el resto de la estructura sobre el tubo de la antena cryo, hasta que el anillo metálico de la compuerta posterior y el extremo plástico de los controladores de la sintonización queden al mismo nivel. Posiblemente, se requiera girar el controlador un poco hacia la izquierda para mejorar el ajuste.

11.- En este momento, se requiere girar las tres perillas alargadas de color dorado, para fijar el arreglo de sintonización al borde posterior de la antena cryo.

12.- Luego, se conecta el cable tipo LAN (Local Area Network) en una sección de conectores ubicada en la cara externa derecha del resonador, en la única entrada LAN libre.

13.- En este paso, se requiere salir del cuarto del resonador y buscar a un costado del monitor del resonador unas llaves con un marco morado que abren la habitación de máquinas del resonador. En esta habitación se encuentran 3 gabinetes. En el segundo gabinete de adentro hacia afuera, se desconecta el cable que dice HP, es semirígido y tiene un ajuste con rosca. En su lugar, se requiere conectar el cable que dice CR y enroscarlo, hasta lograr un buen cierre.

14.- Si todos los pasos anteriores fueron llevados a cabo de forma correcta, al momento de crear un archivo nuevo, la ventana en la sección de antena activas mostrará RF CP P2300.

Tutorial realizado por Luis Cuauhtémoc Marquez Bravo.
