VMC

Note

Virtual Model Control，虚拟模型控制，在机器人的任务空间（对于腿来说，就是足端）上创造虚拟的机械元件（如弹簧、阻尼器），然后通过雅可比矩阵将这些虚拟元件产生的虚拟力映射到机器人的关节力矩上

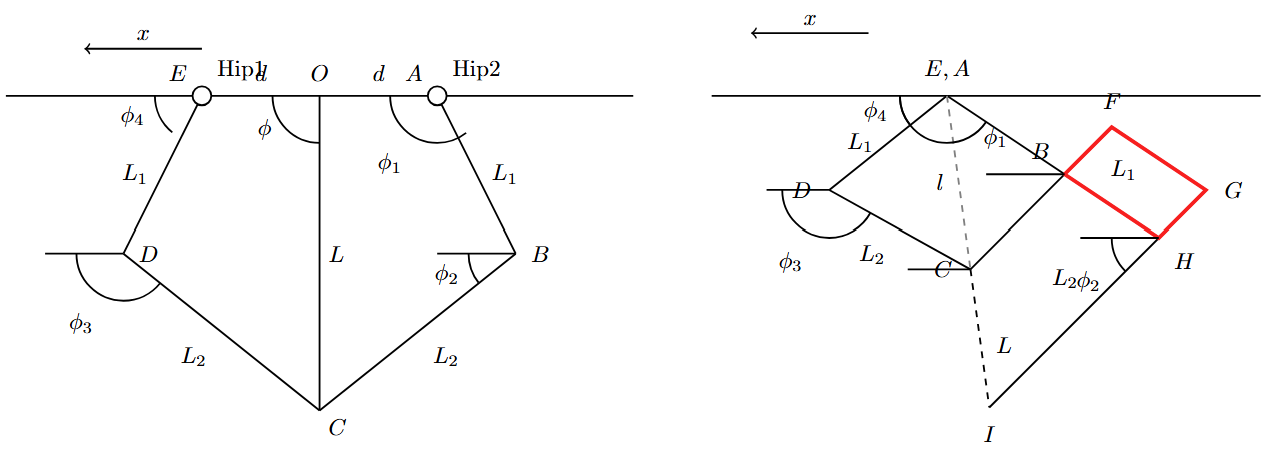

我们可以将腿模型

抽象成

对于BFGH，具有约束

$$\frac{AC}{AI}=\frac{AB}{AH}=\frac{BC}{HI}=k$$

对于所谓并联和偏置并联，在几何建模上是等效的，偏置并联甚至有更好的几何性质，可以大幅度简化计算，但是因为我们是从并联开始到偏置并联，所以先使用通用的五连杆VMC计算。

五连杆VMC

通过VMC的思想，我们希望把五连杆简化为一个绕O点旋转的、长度可变的杆OC，即只考虑足端的运动，说杆其实并不准确，是弹簧阻尼系统更为合理，但是视为弹簧对后续分析太过复杂，因此选择解出长度后，视为长度不变的杆进行物理建模，再针对每个长度进行控制。

同时，在串腿上，我们希望能够消除气弹簧的影响，因此也需要将气弹簧等效到我们建模的方向上，同时产生一个力和一个力矩。

F_L, τ_l

Note

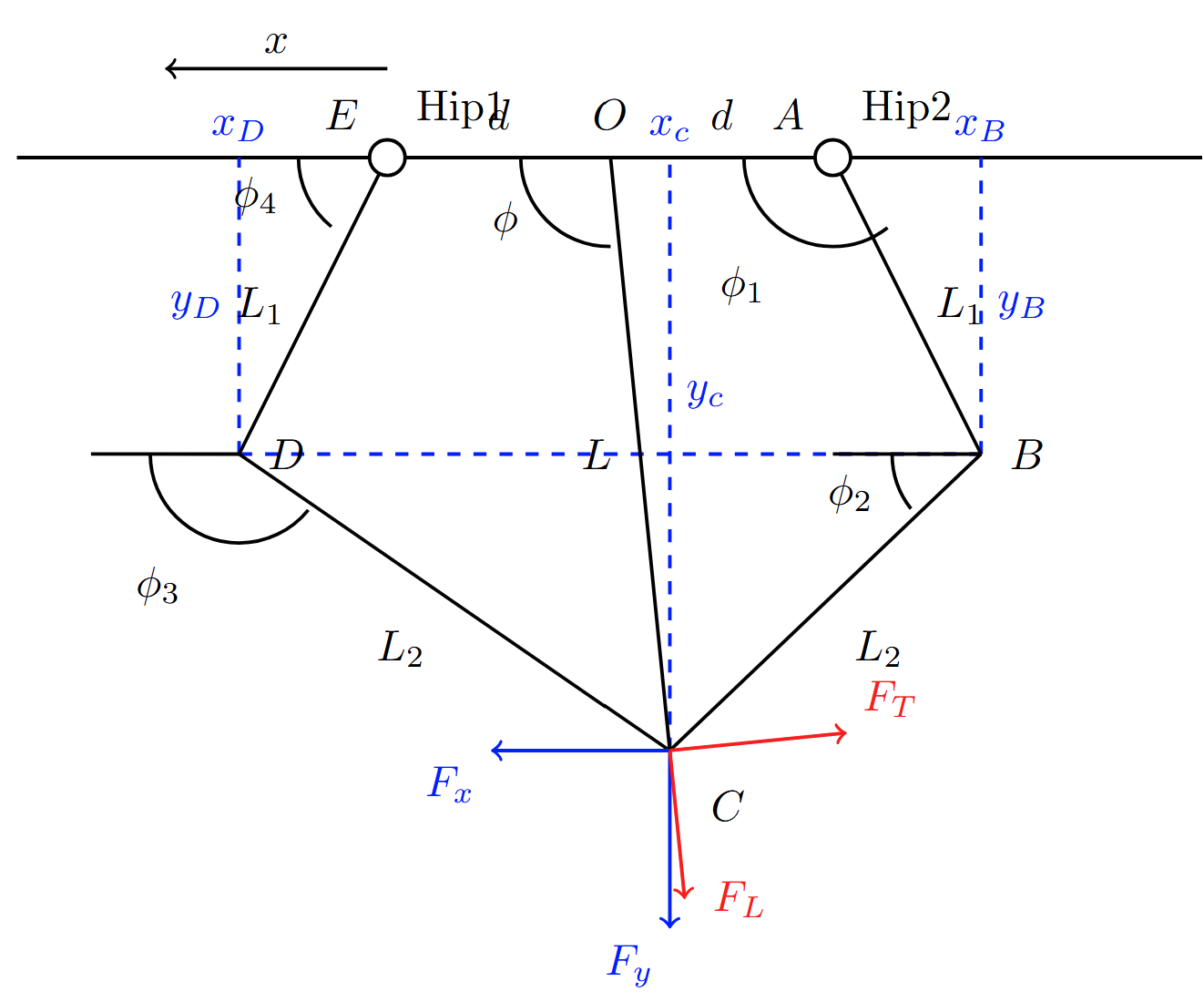

以 $O$ 为原点，向左为 $x$ 轴正方向，向下为 $y$ 轴正方向建立坐标系

我们的电机放在 $\phi_{1},\phi_{4}$ ，分别对应力矩 $\tau_{1},\tau_{4}$ ，我们能够得到电机的角度和速度反馈，那么为了求解完整的五连杆，我们需要通过 $\phi_{1},\phi_{4}$ 求得 $\phi_{2},\phi_{3}$ ，再进一步求出 $\phi$ 和 $l$

分析点 $C$ 坐标，我们有

$$\begin{equation} \left\{ \begin{aligned} x_{B}+l_{2}\cos \phi_{2} &= x_{D}+l_{3}\cos \phi_{3} \\\ y_{B}+l_{2}\sin \phi_{2} &= y_{D}+l_{3}\sin \phi_{3} \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} x_{B}-x_{D}+l_{2}\cos \phi_{2} &= l_{3}\cos \phi_{3} \\\ y_{B}-y_{D}+l_{2}\sin \phi_{2} &= l_{3}\sin \phi_{3} \end{aligned} \right. \end{equation}$$

平方后相加消去 $\phi_{3}$

$$(x_{B}-x_{D})^{2}+(y_{B}-y_{D})^{2}+l_{2}^{2}-l_{3}^{2}+2(x_{B}-x_{D})l_{2}\cos \phi_{2}+2(y_{B}-y_{D})l_{2}\sin \phi_{2}=0$$

由于

$$l_{2}=l_{3}=L_{2}$$

可以简化为

$$(x_{B}-x_{D})^{2}+(y_{B}-y_{D})^{2}+2(x_{B}-x_{D})L_{2}\cos \phi_{2}+2(y_{B}-y_{D})L_{2}\sin \phi_{2}=0$$

令

$$A=2L_{2}(x_{D}-x_{B}),B=2L_{2}(y_{D}-y_{B}),C=(x_{B}-x_{D})^{2}+(y_{B}-y_{D})^{2}$$

有

$$C-A\cos \phi_{2}-B\sin \phi_{2}=0$$ $$C-A\left( \frac{1-\tan^2\left( \frac{\phi_{2}}{2} \right)}{1+\tan^2\left( \frac{\phi_{2}}{2} \right)} \right)-B\left( \frac{2\tan\left( \frac{\phi_{2}}{2} \right)}{1+\tan^2\left( \frac{\phi_{2}}{2} \right)} \right)=0$$

那么

$$C\left( 1+\tan^2\left( \frac{\phi_{2}}{2} \right) \right)-A\left( 1-\tan^2\left( \frac{\phi_{2}}{2} \right) \right)-2B\left( \tan\left( \frac{\phi_{2}}{2} \right) \right)=0$$ $$(C+A)\tan^2\left( \frac{\phi_{2}}{2} \right)-2B\tan\left( \frac{\phi_{2}}{2} \right)+C-A=0$$

解得

$$\tan\left( \frac{\phi_{2}}{2} \right)= \frac{2B-\sqrt{ 4B^{2}-4(C+A)(C-A) }}{2(C+A)}= \frac{B-\sqrt{ A^{2}+B^{2}-C^{2} }}{A+C}$$

那么

$$\phi_{2}=2\arctan \left( \frac{B-\sqrt{ A^{2}+B^{2}-C^{2} }}{A+C} \right)$$

得到 $\phi_{2}$ 后我们能够通过 $CD$ 点的坐标得到 $\phi_{3}$

对于雅可比矩阵，我们还需要用 $\dot{\phi}_{1},\dot{\phi}_{4}$ 表示 $\dot{\phi}_{2},\dot{\phi}_{3}$

为了直接求解到可以直接代入物理量，展开 $x_{B},x_{D}$

$$\begin{equation} \left\{ \begin{aligned} L_{1}\cos \phi_{1}-d+L_{2}\cos \phi_{2} &= L_{1}\cos \phi_{4}+d+L_{2}\cos \phi_{3} \\\ L_{1}\sin \phi_{1}+L_{2}\sin \phi_{2} &= L_{1}\sin \phi_{4}+L_{2}\sin \phi_{3} \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} L_{1}\dot{\phi}_{1}\sin \phi_{1}+L_{2}\dot{\phi}_{2}\sin \phi_{2} &= L_{1}\dot{\phi}_{4}\sin \phi_{4}+L_{2}\dot{\phi}_{3}\sin \phi_{3} \\\ L_{1}\dot{\phi}_{1}\cos \phi_{1}+L_{2}\dot{\phi}_{2}\cos \phi_{2} &= L_{1}\dot{\phi}_{4}\cos \phi_{4}+L_{2}\dot{\phi}_{3}\cos \phi_{3} \end{aligned} \right. \end{equation}$$

解得

$$\begin{equation} \left\{ \begin{aligned} \dot{\phi}_{2}= \frac{L_{1}(\dot{\phi}_{1}\sin(\phi_{3}-\phi_{1})+\dot{\phi}_{4}\sin(\phi_{4}-\phi_{3}))}{L_{2}\sin(\phi_{2}-\phi_{3})} \\\ \dot{\phi}_{3}= \frac{L_{1}(\dot{\phi}_{1}\sin(\phi_{2}-\phi_{1})+\dot{\phi}_{4}\sin(\phi_{4}-\phi_{2}))}{L_{2}\sin(\phi_{2}-\phi_{3})} \end{aligned} \right. \end{equation}$$

接下来，我们终于可以求解足端和两个关节关系了，

即工作空间

$$x=\left[\begin{matrix} x_{C} \\\ y_{C} \end{matrix}\right],F=\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]$$

与关节空间

$$q=\left[\begin{matrix} \phi_{1} \\\ \phi_{4} \end{matrix}\right],\tau=\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]$$

对于 $C$ 点坐标

$$\begin{equation} \left\{ \begin{aligned} x_{C}&=L_{1}\cos \phi_{1}+L_{2}\cos \phi_{2}-d \\\ y_{C}&=L_{1}\sin \phi_{1}+L_{2}\sin \phi_{2} \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} \dot{x}_{C}&=-(L_{1}\dot{\phi}_{1}\sin \phi_{1}+L_{2}\dot{\phi}_{2}\sin \phi_{2}) \\\ \dot{y}_{C}&=L_{1}\dot{\phi}_{1}\cos \phi_{1}+L_{2}\dot{\phi}_{2}\cos \phi_{2} \end{aligned} \right. \end{equation}$$

代入上面求解的结果并转化为矩阵形式

$$\left[\begin{matrix} \dot{x}_{C} \\\ \dot{y}_{C} \end{matrix}\right]=\frac{L_{1}}{\sin(\phi_{2}-\phi_{3})}\left[\begin{matrix} \sin(\phi_{1}-\phi_{2})\sin \phi_{3} & \sin(\phi_{3}-\phi_{4})\sin \phi_{2} \\\ -\sin(\phi_{1}-\phi_{2})\cos \phi_{3} & -\sin(\phi_{3}-\phi_{4})\cos \phi_{2} \end{matrix}\right]\left[\begin{matrix} \dot{\phi}_{1} \\\ \dot{\phi}_{4} \end{matrix}\right]$$

获得雅可比矩阵

$$J=\frac{L_{1}}{\sin(\phi_{2}-\phi_{3})}\left[\begin{matrix} \sin(\phi_{1}-\phi_{2})\sin \phi_{3} & \sin(\phi_{3}-\phi_{4})\sin \phi_{2} \\\ -\sin(\phi_{1}-\phi_{2})\cos \phi_{3} & -\sin(\phi_{3}-\phi_{4})\cos \phi_{2} \end{matrix}\right]$$

根据虚功原理，我们得到

$$\tau^{T}\delta q -F^{T}\delta x=0$$

Tip

我们约定关节力矩 $\tau$ 做正功，外部虚拟力 $F$ 做负功

因此

$$\tau^T\delta q=F^{T}\delta x=F^{T}J\delta q\implies (\tau^{T}-F^{T}J)\delta q=0$$

由于 $\delta q$ 是任意的，则必然有

$$\tau ^{T}-F^{T}J=0\implies \tau^{T}=F^{T}J\implies \tau=J^{T}F$$

最终，我们就得到了

$$\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]=J^{T}\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]$$

然而，我们需要的是倒立摆的力和力矩，将 $F_{x},F_{y}$ 旋转到 $F_{L},F_{T}$

$$\left[ \begin{matrix} F_{L} \\\ F_{T} \end{matrix} \right]=\left[\begin{matrix} \cos \phi & \sin \phi \\\ -\sin \phi & \cos \phi \end{matrix}\right]\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]$$

在转化到 $F_{L},\tau_{l}$

$$\left[ \begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right] =\left[ \begin{matrix} 1 & 0 \\\ 0 & l \end{matrix} \right]\left[ \begin{matrix} F_{L} \\\ F_{T} \end{matrix} \right] =\left[ \begin{matrix} 1 & 0 \\\ 0 & l \end{matrix} \right]\left[\begin{matrix} \cos \phi & \sin \phi \\\ -\sin \phi & \cos \phi \end{matrix}\right]\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]$$

那么记

$$M=\left[ \begin{matrix} 1 & 0 \\\ 0 & l \end{matrix} \right],R=\left[\begin{matrix} \cos \phi & \sin \phi \\\ -\sin \phi & \cos \phi \end{matrix}\right]$$

有

$$\left[ \begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right]=MR\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]\implies\left[\begin{matrix} F_{x} \\\ F_{y} \end{matrix} \right]=R^{-1}M^{-1}\left[ \begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right]$$

那么

$$\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]=J^{T}R^{-1}M^{-1}\left[ \begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right]$$ $$\left[ \begin{matrix} \dot{l} \\\ \dot{\phi} \end{matrix} \right]=\left[ \begin{matrix} 1 & 0 \\\ 0 & \frac{1}{l} \end{matrix} \right]\left[\begin{matrix} \cos \phi & \sin \phi \\\ -\sin \phi & \cos \phi \end{matrix}\right]\left[\begin{matrix} \dot{x}_{C} \\\ \dot{y}_{C} \end{matrix} \right]=\left[ \begin{matrix} 1 & 0 \\\ 0 & \frac{1}{l} \end{matrix} \right]RJ\left[\begin{matrix} \dot{\phi}_{1} \\\ \dot{\phi}_{4} \end{matrix}\right]$$

F_S

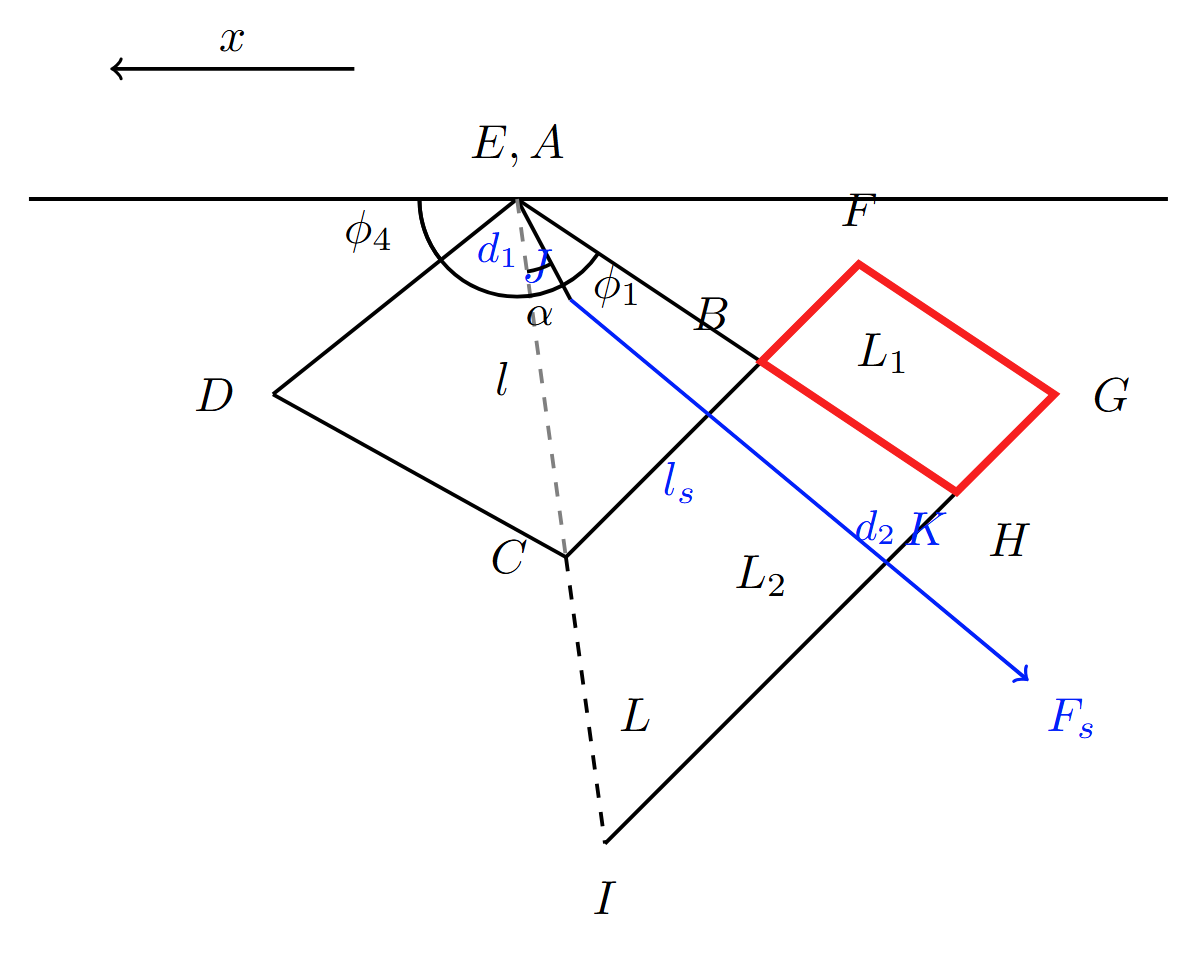

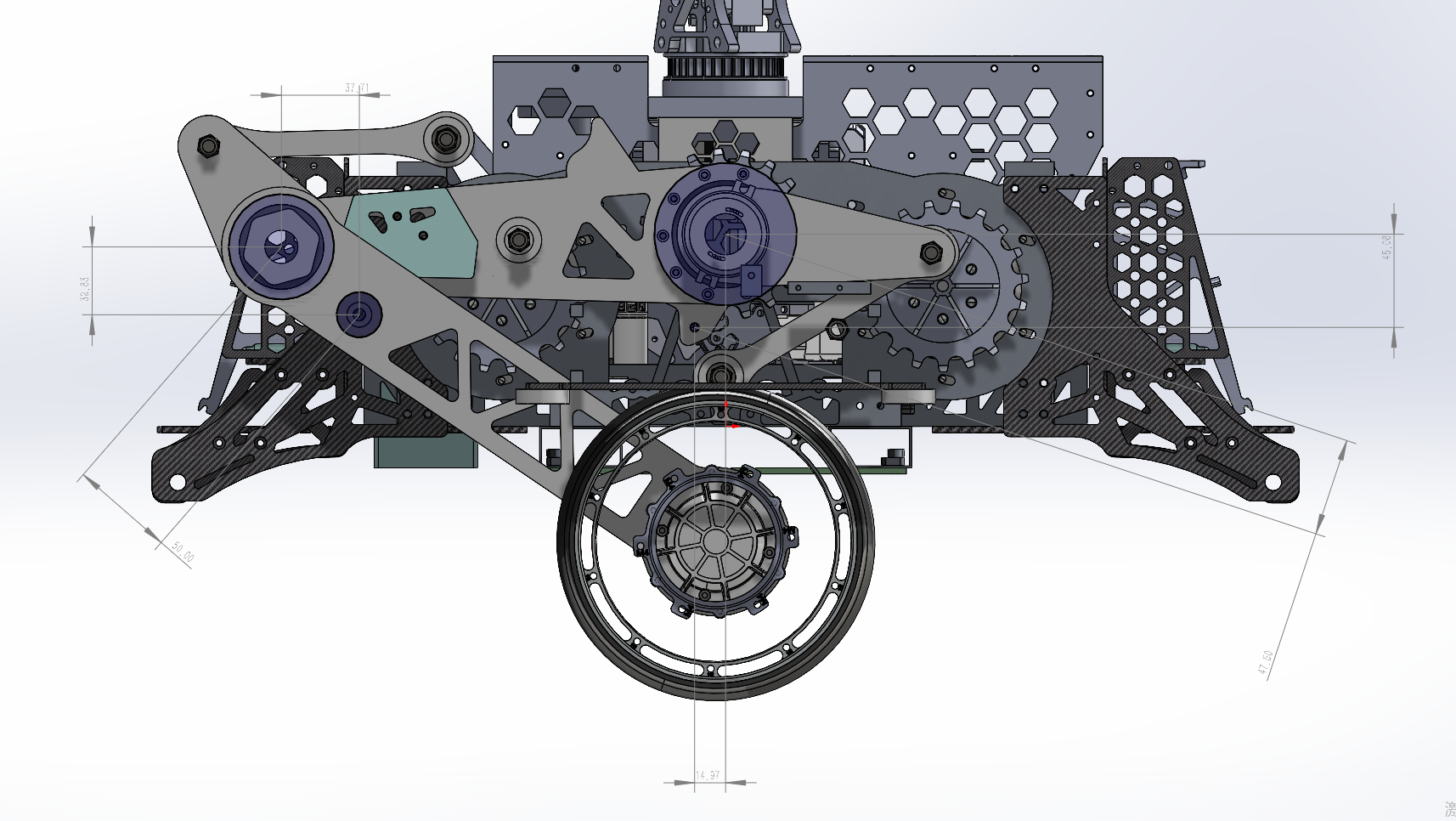

那么，我们可以用类似的方法对气弹簧的等效力和力矩做解算，观察车体发现气弹簧固定在 $L_{1}$ 上，可以计算到和竖直方向夹角 $\alpha$ 和两个偏置距离 $d_{1},d_{2}$

$$\begin{equation} \left\{ \begin{aligned} x_{J}&=d_{1}\cos \left( \phi_{1}+\alpha-\frac{\pi}{2} \right)= d_{1}\sin ( \phi_{1}+\alpha)\\\ y_{J}&=d_{1}\sin \left( \phi_{1}+\alpha-\frac{\pi}{2} \right)=-d_{1}\cos(\phi_{1}+\alpha) \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} x_{K}&=L_{1}\cos \phi_{1}+d_{2}\cos \phi_{2} \\\ y_{K}&=L_{1}\sin \phi_{1}+d_{2}\sin \phi_{2} \end{aligned} \right. \end{equation}$$

对于 $K$ 点而言，由于点 $J$ 固定，实际上 $F_{S}$ 只提供了推力，而不会产生扭转的力，我们只需分析 $l_{s}$ 与 $\phi_{1},\phi_{4}$ 的关系，分解到 $x,y$ 方向上等价于

$$\begin{equation} \left\{ \begin{aligned} x_{K}-x_{J}&=L_{1}\cos \phi_{1}+d_{2}\cos \phi_{2} -d_{1}\sin ( \phi_{1}+\alpha) \\\ y_{K}-y_{J}&=L_{1}\sin \phi_{1}+d_{2}\sin \phi_{2}+d_{1}\cos ( \phi_{1}+\alpha) \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} \dot{x}_{K}-\dot{x}_{J}&=-L_{1}\dot{\phi}_{1}\sin \phi_{1}-d_{2}\dot{\phi}_{2}\sin \phi_{2} -d_{1}\dot{\phi}_{1}\cos (\phi_{1}+\alpha) \\\ \dot{y}_{K}-\dot{y}_{J}&=L_{1}\dot{\phi}_{1}\cos \phi_{1}+d_{2}\dot{\phi}_{2}\cos \phi_{2}-d_{1}\dot{\phi}_{1}\sin(\phi_{1}+\alpha) \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} F_{S_{x}}&=F_{S} \frac{x_{K}-x_{J}}{l_{S}} \\\ F_{S_{y}}&=F_{S} \frac{y_{K}-y_{J}}{l_{S}} \end{aligned} \right. \end{equation}$$

此时可以看作以下问题

工作空间

$$x=\left[\begin{matrix} x_{K}-x_{J} \\\ y_{K}-y_{J} \end{matrix}\right],F=\left[\begin{matrix} F_{S_{x}} \\\ F_{S_{y}} \end{matrix} \right]$$

关节空间

$$q=\left[\begin{matrix} \phi_{1} \\\ \phi_{4} \end{matrix}\right],\tau=\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]$$

代入之前计算的关系，我们可以解得雅可比矩阵

$$J_s=\frac{1}{L_2\sin(\phi_2-\phi_3)} \begin{bmatrix} -\bigl[L_1\sin\phi_1 + d_1\cos(\phi_1+\alpha)\bigr]L_2\sin(\phi_2-\phi_3) - d_2 L_1 \sin(\phi_3-\phi_1)\sin\phi_2 & -d_2 L_1 (\phi_4-\phi_3) \sin\phi_2 \\\ \bigl[L_1\cos\phi_1 - d_1\sin(\phi_1+\alpha)\bigr]L_2\sin(\phi_2-\phi_3) + d_2 L_1 \sin(\phi_3-\phi_1)\cos\phi_2 & d_2 L_1 (\phi_4-\phi_3) \cos\phi_2 \end{bmatrix}$$

偏置并联VMC

F_L, τ_l

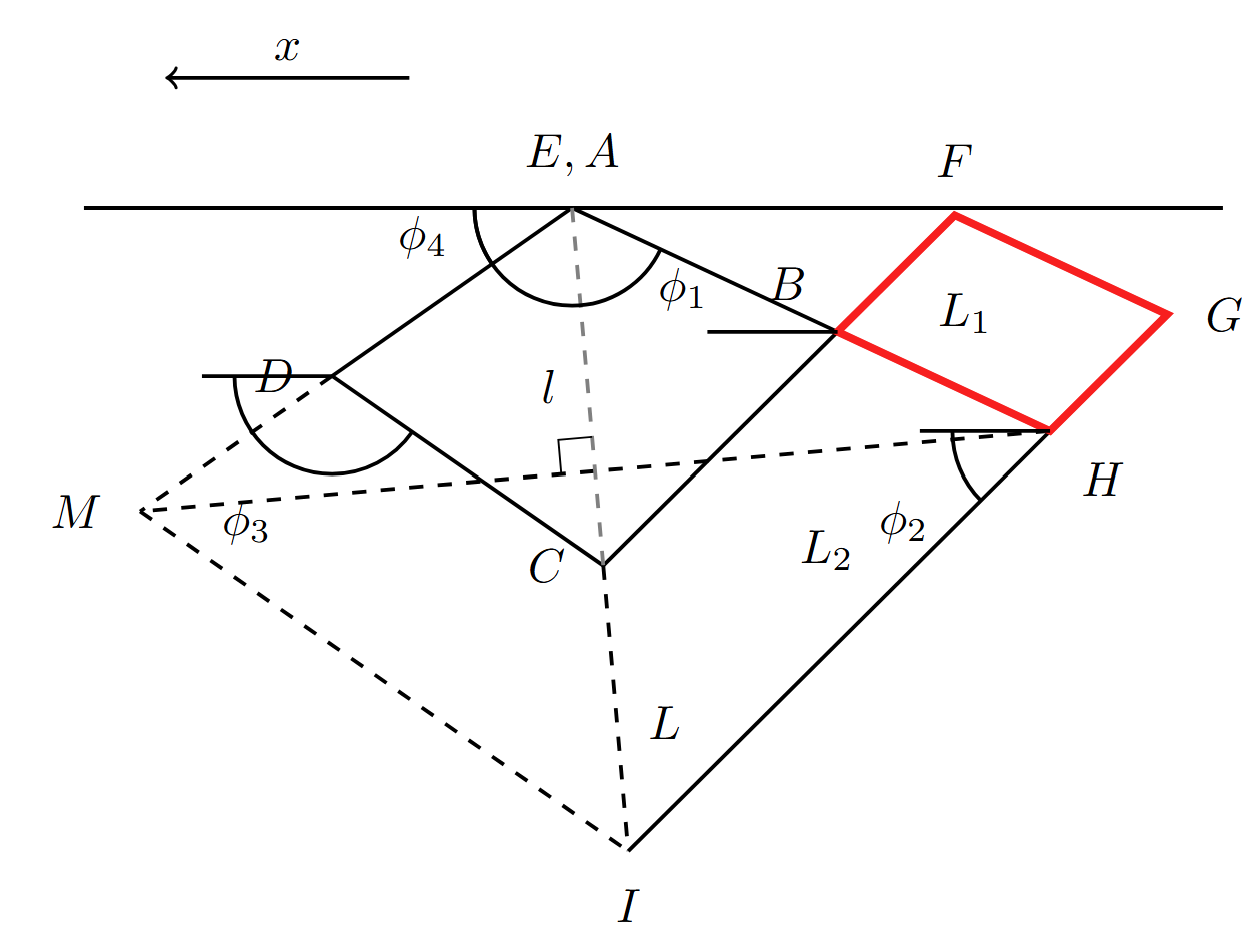

其实不难想到，我们能够利用偏置并联构型的特殊几何性质大幅度简化上面的运算

先前，我们为了运算的简便性采用了坐标再转到长度、角度，现在可以直接对长度、角度的几何关系进行计算，那么我们转为研究下面的问题

工作空间

$$x=\left[\begin{matrix} l \\\ \phi \end{matrix}\right],F=\left[\begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right]$$

关节空间

$$q=\left[\begin{matrix} \phi_{1} \\\ \phi_{4} \end{matrix}\right],\tau=\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]$$

由高度对称性，得到

$$\phi=\frac{\phi_{1}-\phi_{4}}{2}+\phi_{4}=\frac{\phi_{1}+\phi_{4}}{2}\implies \dot{\phi}=\frac{\dot{\phi}_{1}+\dot{\phi}_{4}}{2}$$

记

$$\alpha=\frac{\phi_{1}-\phi_{4}}{2}\implies \dot{\alpha}=\frac{\dot{\phi}_{1}-\dot{\phi}_{4}}{2}$$

余弦定理，规避 $\phi_{2},\phi_{3}$

$$L_{1}^{2}+l^{2}-2lL_{1}\cos \alpha=L_{2}^2\implies l^2-2lL_{1}\cos \alpha+L_{1}^{2}-L_{2}^{2}=0$$

保留正数解得到

$$l= L_{1}\cos \alpha+\sqrt{ L_{2}^{2}-L_{1}^2\sin^{2}\alpha }$$

同时

$$2l\dot{l}-2\dot{l}L_{1}\cos \alpha+2lL_{1}\dot{\alpha}\sin \alpha=0$$

解得

$$\dot{l}=\frac{lL_{1}\sin \alpha}{L_{1}\cos \alpha-l}\dot{\alpha}=\frac{lL_{1}\sin \alpha}{2(L_{1}\cos \alpha-l)}(\dot{\phi}_{1}-\dot{\phi}_{4})$$

有

$$J=\left[ \begin{matrix} \frac{lL_{1}\sin \alpha}{2(L_{1}\cos \alpha-l)} & -\frac{lL_{1}\sin \alpha}{2(L_{1}\cos \alpha-l)} \\\ \frac{1}{2} & \frac{1}{2} \end{matrix} \right]$$

使得

$$\left[\begin{matrix} \dot{l} \\\ \dot{\phi} \end{matrix}\right]=J\left[\begin{matrix} \dot{\phi}_{1} \\\ \dot{\phi}_{4} \end{matrix}\right]$$

那么

$$\left[ \begin{matrix} \tau_{1} \\\ \tau_{4} \end{matrix} \right]=J^{T}\left[ \begin{matrix} F_{L} \\\ \tau_{l} \end{matrix} \right]$$

F_s

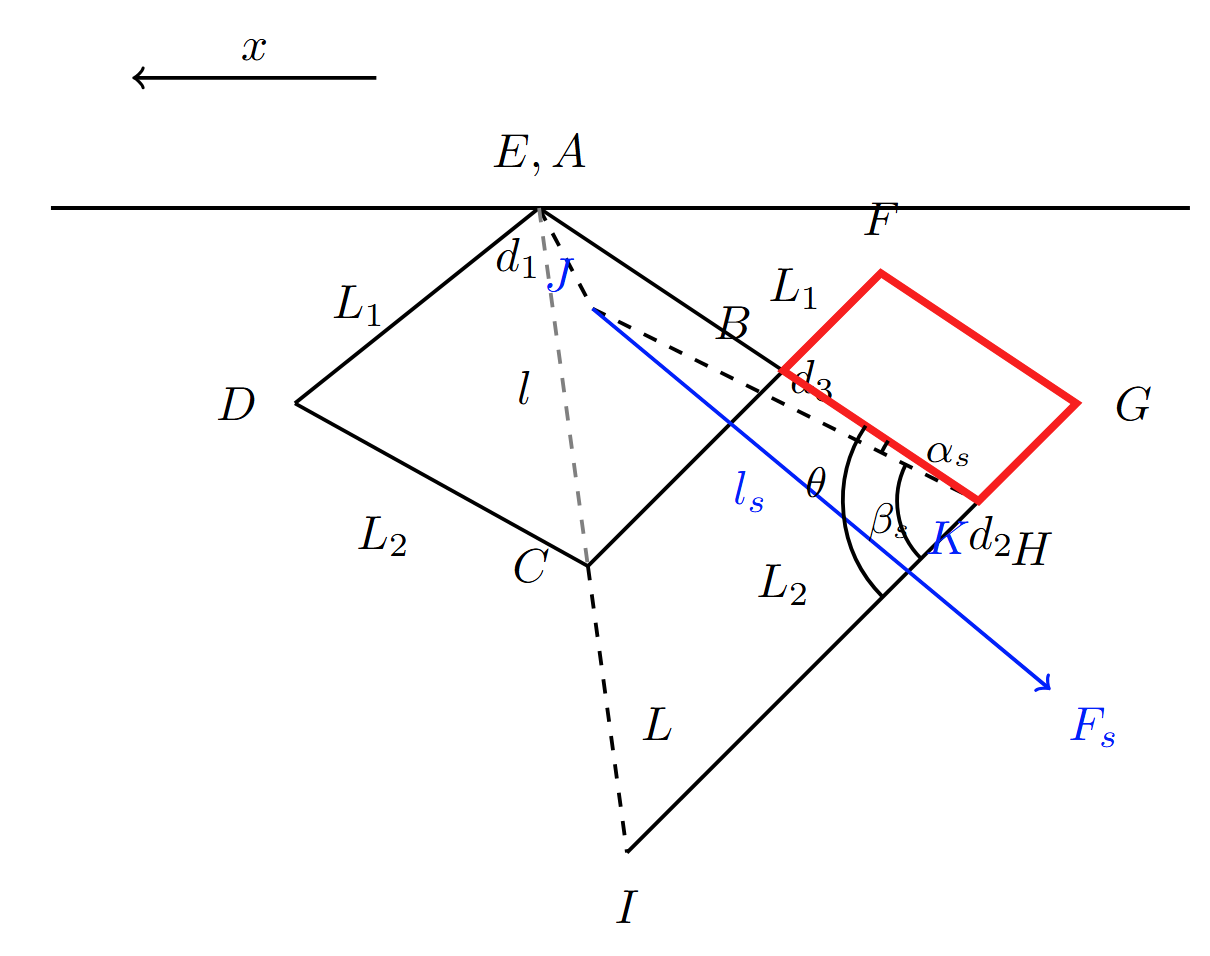

同样对于气弹簧，也可以用几何关系进行求解， $d_{1},d_{2},d_{3}$ 在图纸上均为已知量

$$\alpha_{s}=\arccos\left( \frac{d_{3}^{2}+L_{1}^{2}-d_{1}^{2}}{2d_{3}L_{1}} \right),\theta=\arccos\left( \frac{L_{1}^{2}+L_{2}^2-l^{2}}{2L_{1}L_{2}} \right),\beta_{s}=\theta-\alpha_{s}$$ $$\begin{equation} \left\{ \begin{aligned} l_{s}^{2}&=d_{2}^2+d_{3}^2-2d_{2}d_{3}\cos \beta_{s} \\\ l^2&=L_{1}^2+L_{2}^2-2L_{1}L_{2}\cos \theta \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} 2l_{s}\delta l_{s}&=2d_{2}d_{3}\sin\beta_{s}\,\delta \beta_{s}=2d_{2}d_{3}\delta \theta\sin \beta_{s} \\\ 2l\delta l&=2L_{1}L_{2}\delta \theta\sin \theta \end{aligned} \right. \end{equation}$$ $$\begin{equation} \left\{ \begin{aligned} \delta l_{s}&=\frac{d_{2}d_{3}\delta \theta\sin \beta_{s}}{l_{s}} \\\ \delta l&=\frac{L_{1}L_{2}\delta \theta\sin \theta}{l} \end{aligned} \right. \end{equation}$$

假设气弹簧只提供了推力，由虚功原理

$$F_{Ls}\delta l=F_{s}\delta l_{s}$$

等效力

$$F_{Ls}=\frac{\delta l_{s}}{\delta l}F_{s}=\frac{d_{2}d_{3}l\sin \beta_{s}}{L_{1}L_{2}l_{s}\sin \theta}F_{s}$$

这里最后分解到 $\phi_{1},\phi_{4}$ 的力矩作用效果可以视为是相同的，但是无论是从安装方式还是非对称性上讲，对 $\phi_{1},\phi_{4}$ 的作用效果不应该是一样的，且对等效腿关节的旋转也可能无法忽略。
