Waveforms
默认点击 .vcd 即打开内置波形查看器；已有自定义编辑器关联时，使用“重新打开方式”选择 VCD 波形查看器。右上角“查看文本”可返回原文。仿真成功后默认自动打开新 VCD。
在左侧按名称/完整层级搜索，按 scope 筛选并添加信号。目录与名称/读值栏的边界可拖动调整宽度。图形颜色跟随 IDE 明暗主题。
| 操作 | 手势/按键 |
|---|---|
| 放置 A | 点击波形 |
| 放置 B | Shift + 点击 |
| 适配 A/B 区间 | “A ↔ B” |
| 全程显示 | 工具栏或 F |
| 缩放 | Ctrl/Command + 滚轮，以指针为中心 |
| 平移 | 拖动波形，或 Shift + 滚轮 |
| 找前后边沿 | 选中目标行后左右箭头或工具栏 |
| 多选 | Ctrl/Command 切换，Shift 连选，Ctrl/Command+Shift 扩展 |
| 右键菜单 | 保留已选多行；未选行上右键只操作该行 |
| 排序 | 拖动名称，多选时整体移动 |
| Analog 行高 | 拖动该行下边界，范围 60–480 px |
| 取消未完成拖动 | Escape |
可用工具栏输入时间跳转，例如 125 ns。A/B 读值和边沿导航查询真实事件，不依赖缩小视图的抽样像素。
右键 显示格式 子菜单选择 Hex、Binary、有/无符号十进制、Analog 或浮点。多选混合位宽时，仅启用全部所选行适用的格式。
右键 背景高亮 可对单条或多条信号设置颜色；淡底贯穿名称和波形，X/Z 的诊断颜色仍保留。选中后右键新建分组、加入已有组或解除分组；分组可折叠，并可整体排序。
点击总线名称左侧展开图标，或使用 Enter/右键 展开总线为 bit。按原声明方向排列，支持升序、降序及非零/负下标。没有记录范围时注明“位位置”，不伪装成 RTL 索引。
父总线保留，每个 bit 可独立着色、分组和显示。收起只隐藏位行，再展开恢复局部设置；明确移除信号或清空布局会释放相应设置。总可见行数有限制，超限时说明原因。
输入/输出/双向端口与内部信号有不同角色图标。普通 VCD 没有端口方向字段，角色来自工作区 RTL 匹配；无法唯一确认时显示未知，不靠 i_/o_ 名称猜测。
| 格式 | 位宽 |
|---|---|
| FP64 | 64 |
| FP32 | 32 |
| TF32 | 19 位紧凑编码或 32 位容器 |
| BF16 | 16 |
| FP16 | 16 |
| FP8（E3M4） | 8 |
FP8 E3M4 使用本项目约定的偏置 3，全 1 指数保留为 Inf/NaN；它不是 IEEE 754 规定的独立格式。X/Z 与 NaN 分别显示。real/realtime 是已有实数值，不重新解释为浮点位模式；不会自动猜测宽总线中的多个浮点 lane。

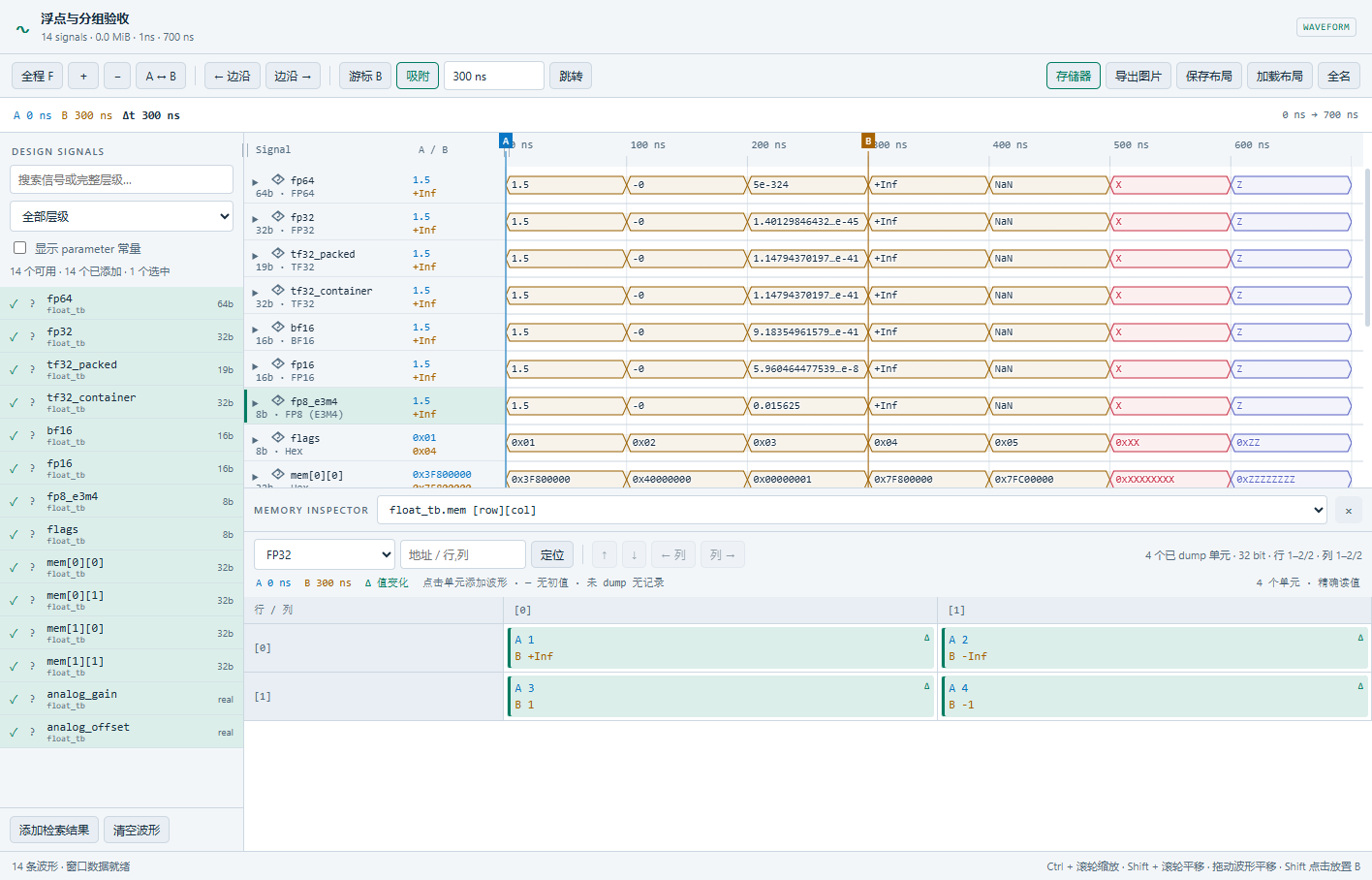

点击 存储器，选择已记录的数组：mem[addr] 显示字数组，mem[row][col] 显示矩阵。地址保留实际起点和稀疏性；packed 范围决定 word 位宽。
表格共用 A/B 游标，显示两个时刻的精确值与变化标记。点击单元添加/定位对应波形；“定位”输入地址或 行,列。— 表示缺初值，“未 dump”表示文件中没有该单元，X/Z 保持原值。
必须在仿真时 dump 需要的元素。部分仿真器将二维数组展平成线性名称，VCD 没有行列元数据时只能显示字数组，无法恢复原二维声明。当前内置查看器仅支持 VCD，未提供 FSDB 查看。
工具栏 保存布局/加载布局 使用 .svwave.json，保存信号路径、顺序、格式、颜色、分组、展开位、行高、栏宽、游标及时间视口。重新仿真后按声明路径匹配，不能唯一匹配的条目会提示，不猜测连接。布局文件不包含全部事件数据。
重新仿真前旧视图会按写入目标关闭，结束后加载新数据；日常持久复用请保存布局文件。仿真说明

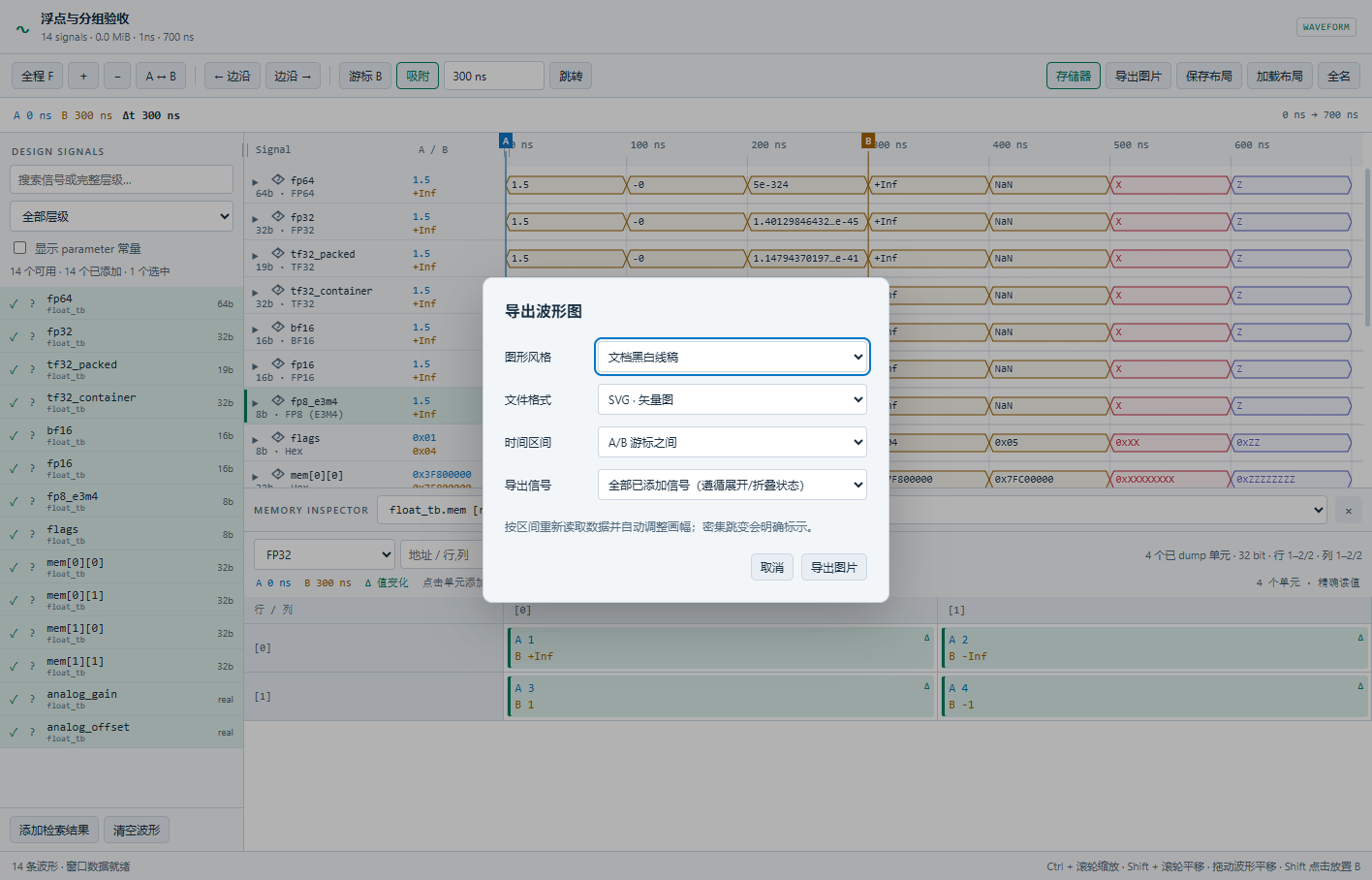

点击 导出图片，选择“文档黑白线稿”或“当前界面主题”，输出 SVG/PNG。有效且不同的 A/B 默认决定导出时间区间，否则使用当前时间视口。可选择全部已添加信号或仅所选行，保留分组/展开状态和 Analog 行高。
SVG 适合技术文档与后续编辑。PNG 按图幅预算调整分辨率；超预算时改用 SVG、减少信号或缩短区间，不静默裁剪。密集跳变有明确标记，不伪造未分辨的脉冲。
后台 worker 流式加载，页面按可见信号和时间窗查询。4.0 已实测 100/500 MiB 合成 VCD；实际内存取决于事件密度、总线宽度和信号数，不保证任意同尺寸文件均可加载。默认有文件、存储和响应预算，超限会说明原因。
缩小后出现密集区时应放大再判断窄脉冲。A/B 精确读值和真实边沿导航仍可用于核对。
