GridManager

Jump to bottom
Syadeu edited this page Aug 31, 2021 · 15 revisions

# Deleted at 2.0.0
Namespace: Syadeu.Mono

이 객체는 더 이상 사용되지 않습니다. Syadeu.Presentation.Map.GridSystem 으로 모든 기능이 이관되었습니다.

[obsolete]
public class GridManager : StaticManager<GridManager>

2D Plane 위에 그리드를 쉽게 데이터화하여 원하는 데이터를 넣거나 수정, 바이너리로 저장 및 불러올 수 있는 매니저 객체입니다.

Inheritance: StaticManager<T> -> GridManager

Overview

  • 주어진 공간을 입력한 사이즈에 맞춰서 그리드를 데이터로 생성할 수 있습니다.
  • 생성한 그리드를 바이너리로 저장하거나 불러올 수 있습니다.
  • Unity NavMesh 와 연동하여, Obstacle이 존재하는 구간을 감지할 수 있습니다.
  • #define CORESYSTEM_UNSAFE를 통해, 포인터로 대규모 그리드 탐색을 할 수 있습니다.

Remarks

GridManager는 쉽게 말해, 월드를 평면 좌표에 데이터만으로 재구성한 Grid 를 만들어주고, 관리하는 매니저 객체입니다.

Grid 와 각 GridCell 들은 사용자가 정의한 커스텀 데이터를 담을 수 있는 강력한 기능을 지원합니다. 단 해당 데이터는 반드시 struct 이어야되며, Serializable 어트리뷰트와 ITag 구현부를 상속하여야됩니다. 해당 데이터 내 managed 타입을 포함하지않으면 성능은 더더욱 개선됩니다.

이러한 조건들은 이후 더 강력한 기능인 바이너리 캐스트와 메모리 캐스팅을 위함입니다. C#에서의 managed 타입은 메모리 사이즈를 측정할 수 없어 불가피하게 Serializable 어트리뷰트를 선언받아 MemoryStream으로 바이너리 변환을 시도합니다. 탐색은 사용자 선언부에 따라, 인덱스가 아닌 포인터 탐색으로 조금 더 빠른 접근도 지원합니다.

Grid 를 바이너리 형태로 변환하려면 반드시 BinaryWrapper 로 변환되어야하며, 다시 바이너리를 Grid 를 가져올때도 바이너리에서 BinaryWrapper 로 먼저 변환되어야합니다.

Description

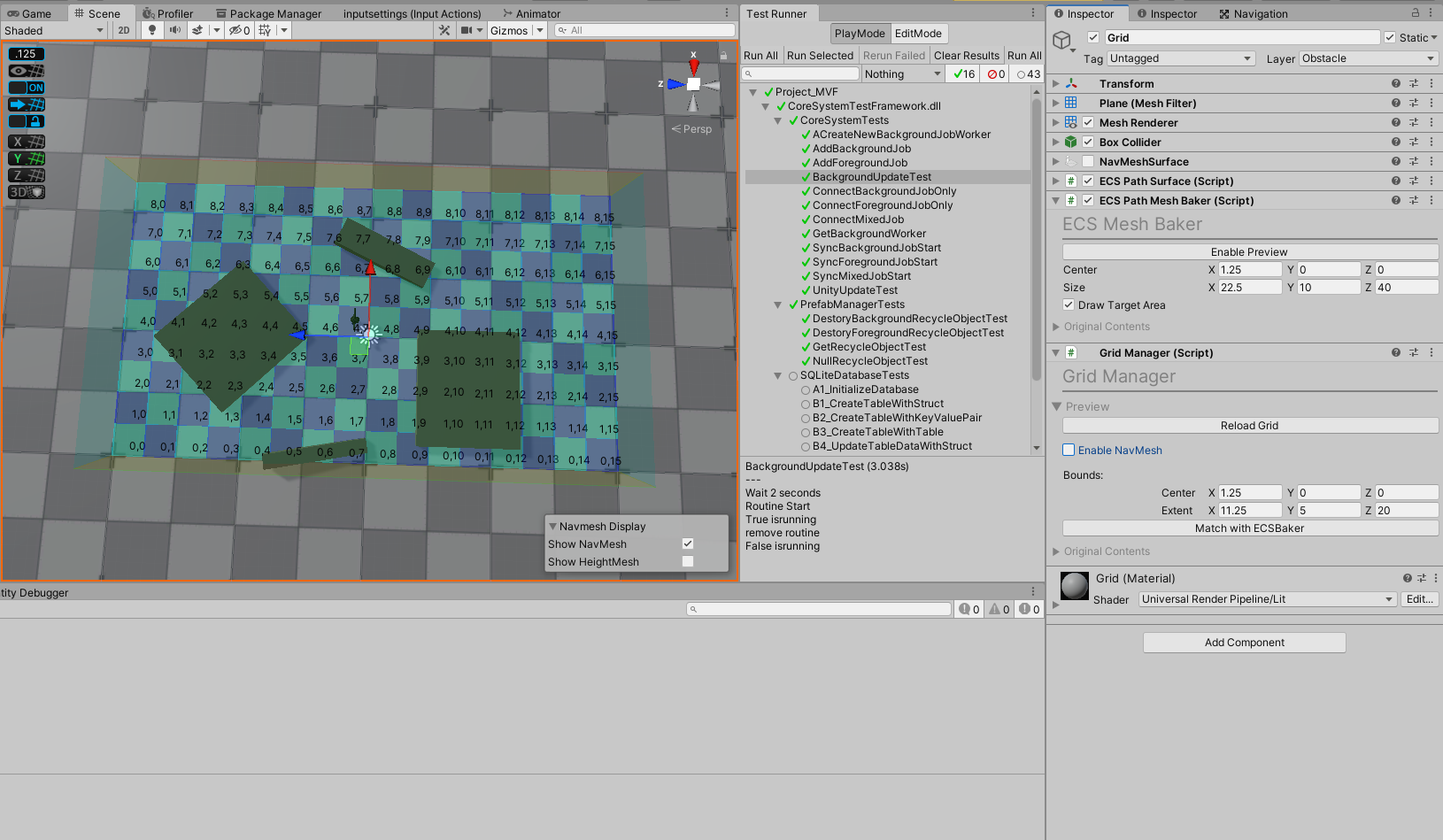

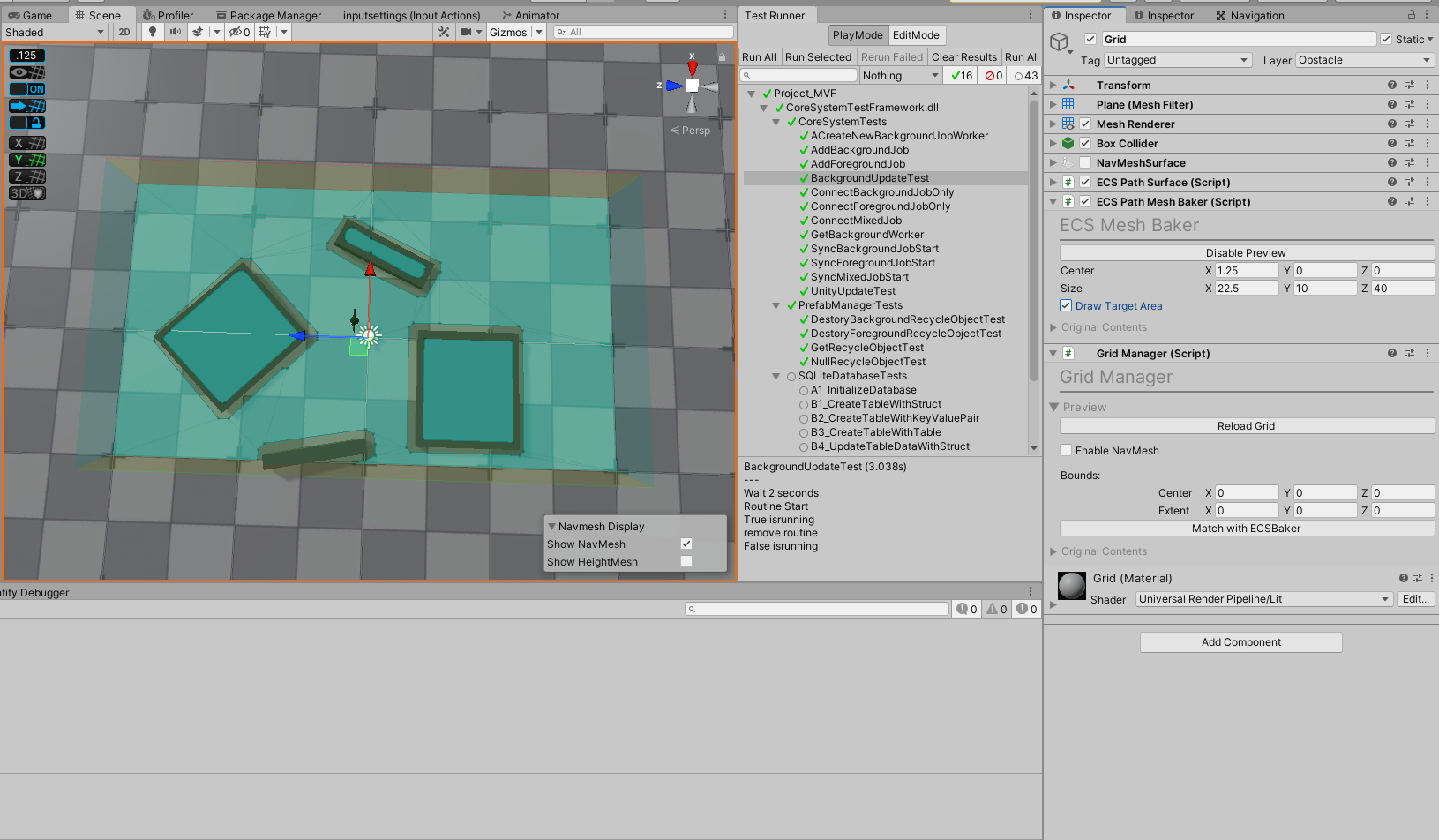

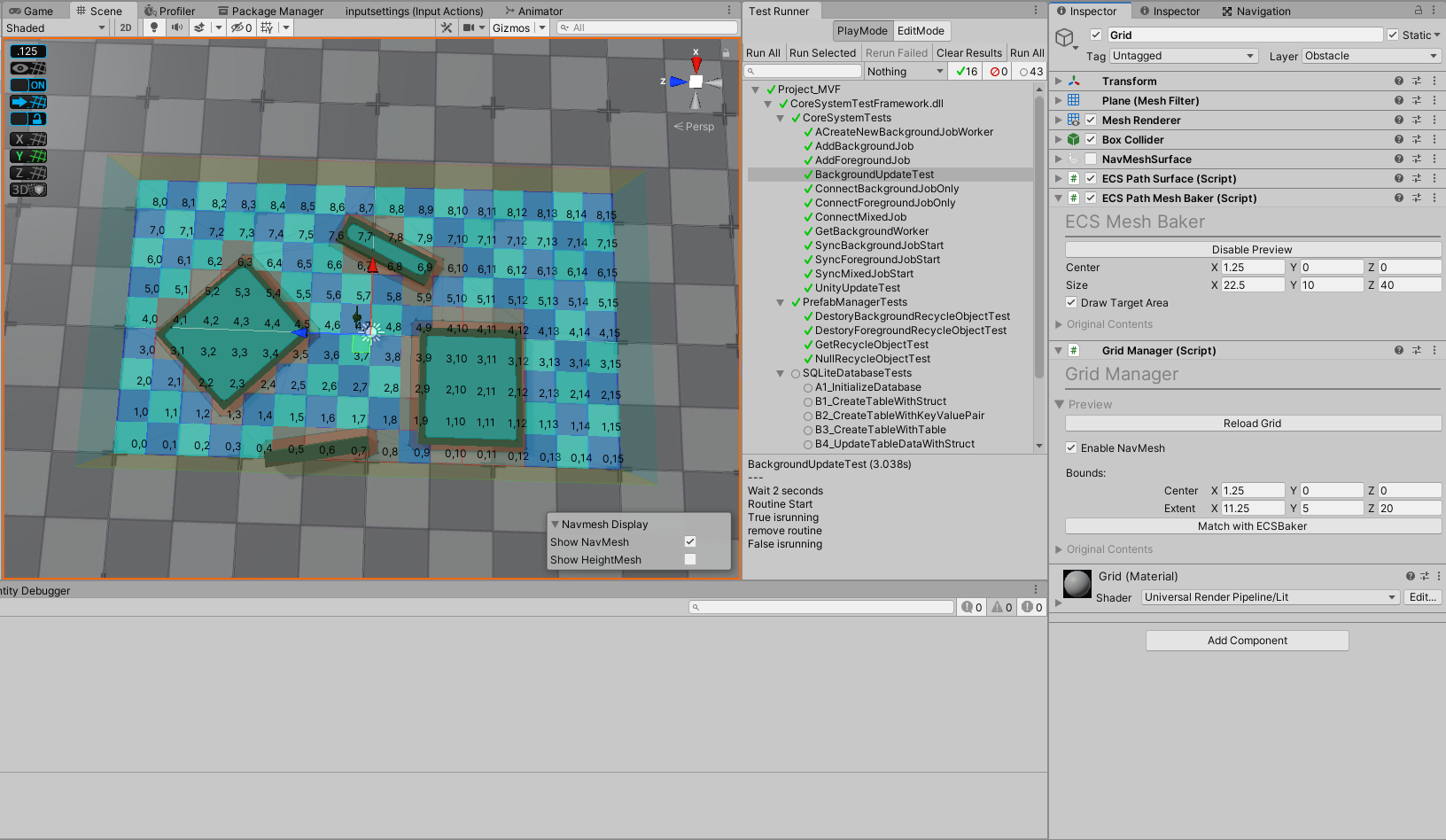

1 2 3

Examples

GridManager는 생성, 혹은 로드된 그리드가 없으면 작동하지않습니다.

아래는 간단하게 그리드를 만드는 방법에 대해 설명합니다.

using UnityEngine;

public void CreateTestGrid()
{
    int _gridIdx = GridManager.CreateGrid
        (
        	// 그리드의 총 크기를 넣습니다.
        	new Bounds(Vector3.zero, Vector3.one * 10),
        	// 그리드 셀의 크기를 결정합니다.
        	// 그리드 셀은 무조건 정사각형으로 생성되며,
        	// 입력한 값은 세로폭, 가로폭이 됩니다.
        	gridCellSize: 1,
        	// 이 그리드가 유니티 NavMesh 에 영향받는 그리드인지를 설정합니다.
        	enableNavMesh: false
	    );

    // 앞에서 생성한 그리드를 가져옵니다.
    ref GridManager.Grid _grid1 = ref GridManager.GetGrid(_gridIdx);
    // 그리드를 특정하지 않고, 입력한 월드 좌표값에 있는 그리드를 가져옵니다.
    ref GridManager.Grid _grid2 = ref GridManager.GetGrid(Vector3.zero);
    // 여기서 두 그리드는 같은 그리드입니다. _grid1 == _grid2

    GridManager.UpdateGrid
        (
        	_gridIdx,
        	new Bounds(Vector3.zero, Vector3.one * 10),
        	gridCellSize: 1,
        	enableNavMesh: true,

        	// 이 그리드를 GL로 화면에 그릴지를 결정합니다.
        	// GL의 기본 비용이 상당히 높으므로 사용에 유의해야됩니다.
        	drawGL: true,
        	// 디버그용,
        	// 유니티 씬뷰안에서 그리드셀의 인덱스값을 표시할지를 결정합니다.
        	drawIdx: true
		);

    int _clearedGridCount = GridManager.ClearGrids();
    Debug.Log($"Clear and Disposed grid count: {_clearedGridCount}");
}

GridManager를 통해 Grid 를 생성하면 생성된 Grid 의 고유 인덱스를 반환합니다. 해당 인덱스를 사용하여 GridManager에게 해당 인덱스의 Grid 를 가져오도록 명령할 수 있습니다.

아래는 Grid 를 생성한 후, 바이너리로 변환한 뒤, 다시 Grid 로 변환하는 방법에 대해 설명합니다.

using UnityEngine;

private Bounds m_Bounds = new Bounds(Vector3.zero, Vector3.one * 1000);

public void GridBinaryTest()
{
    int _gridIdx = GridManager.CreateGrid(m_Bounds, 1, false);
    ref GridManager.Grid _grid = ref GridManager.GetGrid(in _gridIdx);

    // 바이너리로 변환합니다.
    GridManager.BinaryWrapper _wrapper = _grid.ConvertToWrapper();
    byte[] _binary = wrapper.ToBinary();

    // 이제 바이너리로 변환된 그리드를 새로 넣을 것이므로, 기존 그리드들은 삭제합니다.
    GridManager.ClearGrids();

    // 그리드로 다시 변환합니다.
    GridManager.BinaryWrapper _converted = GridManager.BinaryWrapper.ToWrapper(_binary);
    GridManager.Grid _convertedGrid = _converted.ToGrid();

    // 다시 변환된 그리드를 로드합니다.
    GridManager.ImportGrids(_convertedGrid);

	bool check1 = GridManager.HasGrid(grid.Guid);
    bool check2 = GridManager.HasGrid(grid.Idx);
    bool check3 = GridManager.HasGrid(Vector3.zero);

    Debug.Log($"{check1} == {check2} == {check3}");

    // Expected Logs
    //
    // true == true == true
}

만들어진 그리드를 런타임에서 사용하기 위해, 월드 좌표값으로 Grid 를 가져올 수 있습니다. 아래는 해당 방법에 대해 설명합니다.

// User class 가 정의되있다는 전제하에, User의 transform 을 받아서
// 해당 position의 Grid 와 GridCell 을 가져옵니다.

private User m_User;
public void GetGridAndCell()
{
    // Grid 는 구조체이므로, 포인터로 넘겨받아야지 실제 Grid를 수정할 수 있습니다.
    // ref 를 명시하지않으면, 복사본을 반환합니다.
    // m_User의 transform.position 으로 해당 위치에 존재하는 Grid 를 가져옵니다.
    ref GridManager.Grid _grid = ref GridManager.GetGrid(m_User.transform.position);

    // m_User의 transform.position 으로 해당 위치의 GridCell 을 반환합니다.
    ref GridManager.GridCell _cell = ref _grid.GetCell(m_User.transform.position);

    /*
    	... Some Data Works ...
    */
}

Grid 와 GridCell 에는 CustomData 라는 사용자 데이터를 할당할 수 있습니다.
아래는 CustomData 구조체를 선언하고, 해당 데이터를 쓰고, 읽는 방법에 대해 설명합니다.

// 커스텀 데이터는 ITag interface 를 무조건 상속받아야되고, struct 타입이어야됩니다.
// struct 데이터 타입에 unmanaged 타입이 되면 binary serialize 성능이 소폭 개선됩니다.
public struct TestDataStruct : ITag
{
    public UserTagFlag UserTag { get; set; }
    public CustomTagFlag CustomTag { get; set; }

    // 의도치않은 데이터 수정을 미연에 방지하기 위해 Property 로 선언합니다.
    // field 이어도 상관없습니다.
    public int TestInteger { get; set; }
    public bool TestBoolen { get; set; }
}

public void GridCustomDataTest()
{
    // Grid가 이미 Vector3(0, 0, 0) 좌표에 존재한다는 가정하에 시작됩니다.
    ref GridManager.Grid _grid = ref GridManager.GetGrid(UnityEngine.Vector3.zero);

    // 커스텀 데이터는 최상위 구조체인 Grid 에도 할당될 수 있습니다.
    // 이 예제에서는 GridCell 에 데이터를 할당합니다.
    ref GridManager.GridCell _cell = ref _grid.GetCell(UnityEngine.Vector3.zero);

    // 할당할 데이터를 먼저 작성합니다.
    TestDataStruct data = new TestDataStruct
    {
        TestInteger = 1,
        TestBoolen = true
    };

    // 작성한 데이터를 할당합니다.
    _cell.SetCustomData(data);

    /*
    	... Some Data Works ...
    */

    // 데이터가 잘 들어가있는지 불러와 확인합니다.
    _cell.GetCustomData<TestDataStruct>(out TestDataStruct _customData);
    UnityEngine.Debug.Log($"{_customData.TestInteger}, {_customData.TestBoolen}");
}

상위 Grid 내, GridCell 의 값이 변경되었음을 알리는 GridCell.SetDirty() 메소드가 존재합니다.
이 메소드로 해당 GridCell 이 Dirty Marked 되면 상위 Grid 에서 실행할 delegate 를 지정할 수 있습니다.

Dirty Mark 는 사용자가 새로운 커스텀 데이터를 할당하거나 제거했을때도 작동하며, 루트 셀을 지정하여 의존성을 지닌 GridCell 이 되었을 때에도 자동으로 동작합니다.

아래는 Dirty Flag 에 대해 설명합니다.

public void GridDirtyFlagTest()
{
    // 먼저 그리드를 받아옵니다. 해당 예제에서는 Vector(0, 0, 0)에 그리드가 있다고 가정합니다.
    ref GridManager.Grid _grid = ref GridManager.GetGrid(Vector3.zero);

    // 유니티 스레드에서 작동할 delegate를 지정합니다.
    // _targetGrid 는 Dirty Marked 된 상위 Grid 이며, _targetCell 은 주체가 된 GridCell 입니다.
    _grid.OnDirtyMarked(
        (ref GridManager.Grid _targetGrid, ref GridManager.GridCell _targetCell) =>

        });

    // 백그라운드 스레드에서 비동기로 작동할 delegate를 지정합니다.
    // _targetGrid 는 Dirty Marked 된 상위 Grid 이며, _targetCell 은 주체가 된 GridCell 입니다.
    _grid.OnDirtyMarkedAsync(
        (ref GridManager.Grid _targetGrid, ref GridManager.GridCell _targetCell) =>

        });

    ref GridManager.GridCell _cell = ref _grid.GetCell(Vector3.zero);
    // 해당 셀을 Dirty Mark 함으로써, 위에서 지정한 delegate 가 실행되도록 합니다.
    _cell.SetDirty();
}

Delegates

Name Description
GridLambdaWriteAllDescription<T, TA>(ref T t, ref TA ta)
GridLambdaRefRevDescription<T, TA>(ref T t, in TA ta)
GridLambdaRefDescription<T, TA>(in T t, ref TA ta)
GridLambdaDescription<T, TA>(in T t, in TA ta)

Static Properties

Name Description
NormalColor GridCell 의 기본 컬러 값 입니다.
HighlightColor GridCell 의 강조 컬러 값 입니다.
DisableColor GridCell 의 비활성 컬러 값 입니다.

Static Methods

Name Description
ClearGrids 모든 Grid 들을 Dispose 하고 메모리에서 방출합니다.
ClearEditorGrids 모든 에디터 Grid 들을 Dispose 하고 메모리에서 방출합니다. Runtime 에서는 빌드되지 않는 메소드입니다.
HasGrid 해당 Grid 가 있는지 반환합니다.
GetGrid 해당 Grid 를 반환합니다.
CreateGrid 지정한 값으로 새로운 Grid 를 작성하여 인덱스를 반환합니다.
UpdateGrid 지정한 인덱스의 Grid 를 지정한 값으로 업데이트합니다.
ExportGrids 모든 Grid 들을 바이너리로 변환하여 반환합니다.
ImportGrids 입력한 Grid 들을 사용할 수 있게 GridManager에 등록합니다.

Inherited Members

Static Properties

Name Description
Initialized 이 매니저가 생성되고, 초기화되었는지 반환합니다.
Instance 싱글톤입니다.
MainThread 유니티 메인 스레드를 반환합니다.
BackgroundThread 백그라운드 스레드를 반환합니다.

Protected Static Properties

Name Description
System CoreSystem 의 인스턴스 객체를 반환합니다.

Properties

Name Description
DisplayName Hierarchy에서 표기될 이름을 설정합니다. 빌드에서는 아무런 기능을 하지 않습니다.
DontDestroy 씬이 전환되어도 파괴되지 않을 것인지를 설정합니다.
HideInHierarchy Hierarchy에 표시될지를 설정합니다. 빌드에서는 아무런 기능을 하지 않습니다.
ManualInitialize 사용자에 의해 수동으로 초기화 할지를 설정합니다. StaticManager를 상속받고 있으면 값은 무조건 false이며 override 될 수 없습니다.
Flag 현재 시스템의 종류입니다.

Protected Static Methods

Name Description
IsMainthread 이 메소드가 실행된 스레드가 유니티 메인스레드인지 반환합니다.

Static Methods

Name Description
ThreadAwaiter 해당 시간만큼 스레드를 sleep 합니다.
AwaitForNotNull

Public Methods

Name Description
OnInitialize 초기화 될 때 실행될 함수입니다.
OnStart 초기화가 다 끝나고 실행될 함수입니다.
Initialize 초기화 함수입니다.
StartUnityUpdate 입력한 iterator를 유니티 메인 스레드에서 iteration 합니다.
StartBackgroundUpdate 입력한 iterator를 백그라운드 스레드에서 iteration 합니다.
StopUnityUpdate 입력한 CoreRoutine 을 정지합니다.
StopBackgroundUpdate 입력한 CoreRoutine을 정지합니다.
