04 高级交互

本章介绍 WebNativeBrowser 的高级交互能力：从 Web 拖拽/点击放置到 UE 场景，以及鼠标穿透、DevTools 调试等进阶用法。

1. 应用场景

把 Web 页面变成资产库、道具栏、建筑目录、设备列表或运行时编辑工具，并把用户的选择自然衔接到 UE 游戏视口：

  • 游戏道具放置、关卡搭建、家具布置
  • 数字孪生设备部署、交互展陈
  • 建筑目录拖放、园区资产摆放

插件职责与项目职责的边界：

层级 职责
WebNativeBrowser 跨 Web/UE 的消息、焦点与光标空间基础能力
项目蓝图/C++ 创建哪个 Actor、是否允许放置、放置位置、联网同步

2. 点击放置流程

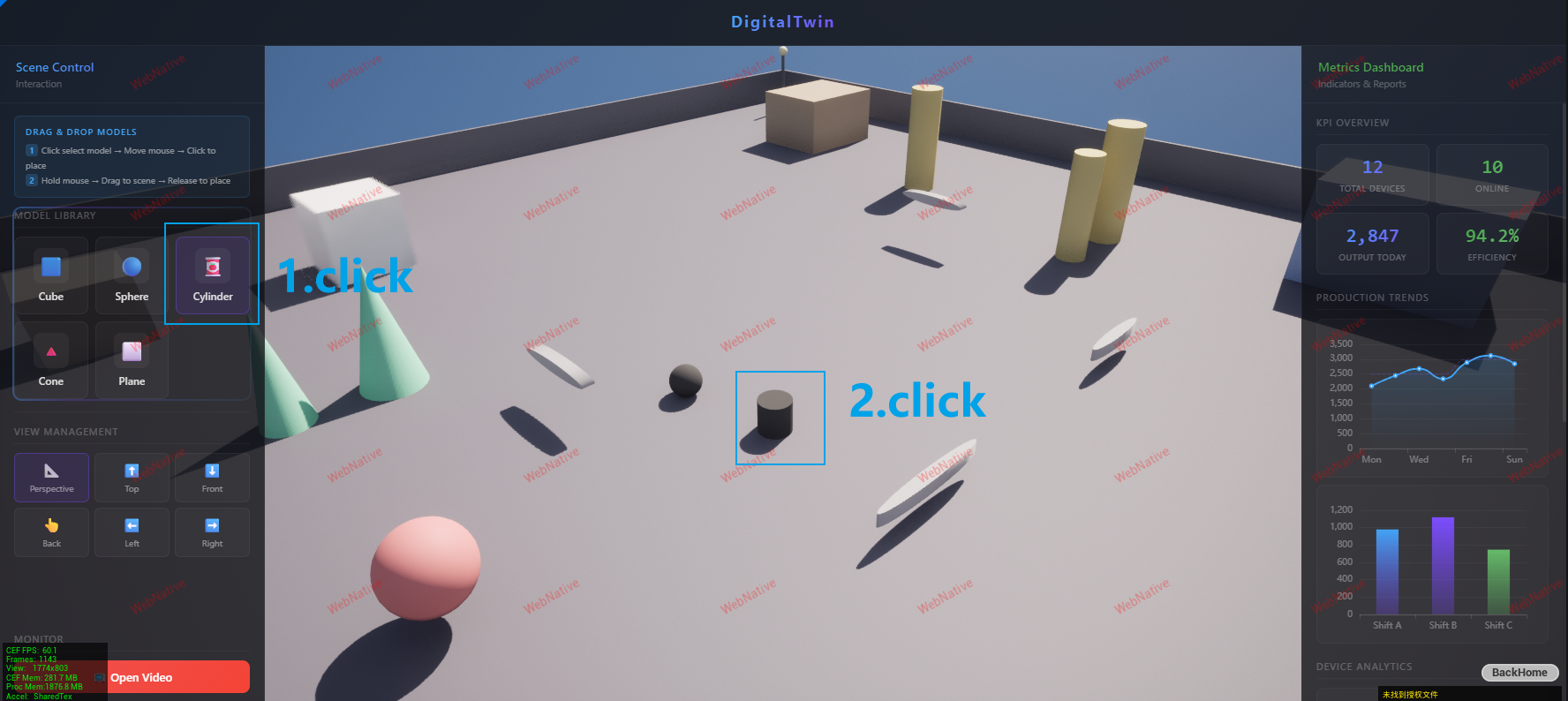

点击放置流程
图 4-1 点击放置流程
  1. 用户点击 Web 资源条目。
  2. 页面发送资源 ID 和"开始放置"命令。
  3. UE 校验资源 ID，进入放置状态。
  4. 调用 SetFocusToGameViewport()，让后续鼠标输入进入 UE 场景。
  5. 获取光标坐标并反投影到世界空间。
  6. 项目进行射线检测并显示预览体。
  7. 用户点击确认，项目在 UE 游戏线程创建 Actor。
WebNative.send("DragModel", {
  modelId: "cube",
  modelName: "Cube",
  modelPath: "/Engine/BasicShapes/Cube.Cube",
  action: "drag_start"
});

以上消息体取自示例页面 3_digitaltwin.html（Content/webnative/html/）的模型点击通知，字段含义见第 5 节；业务名称可按项目消息规范修改。

3. 拖拽放置流程

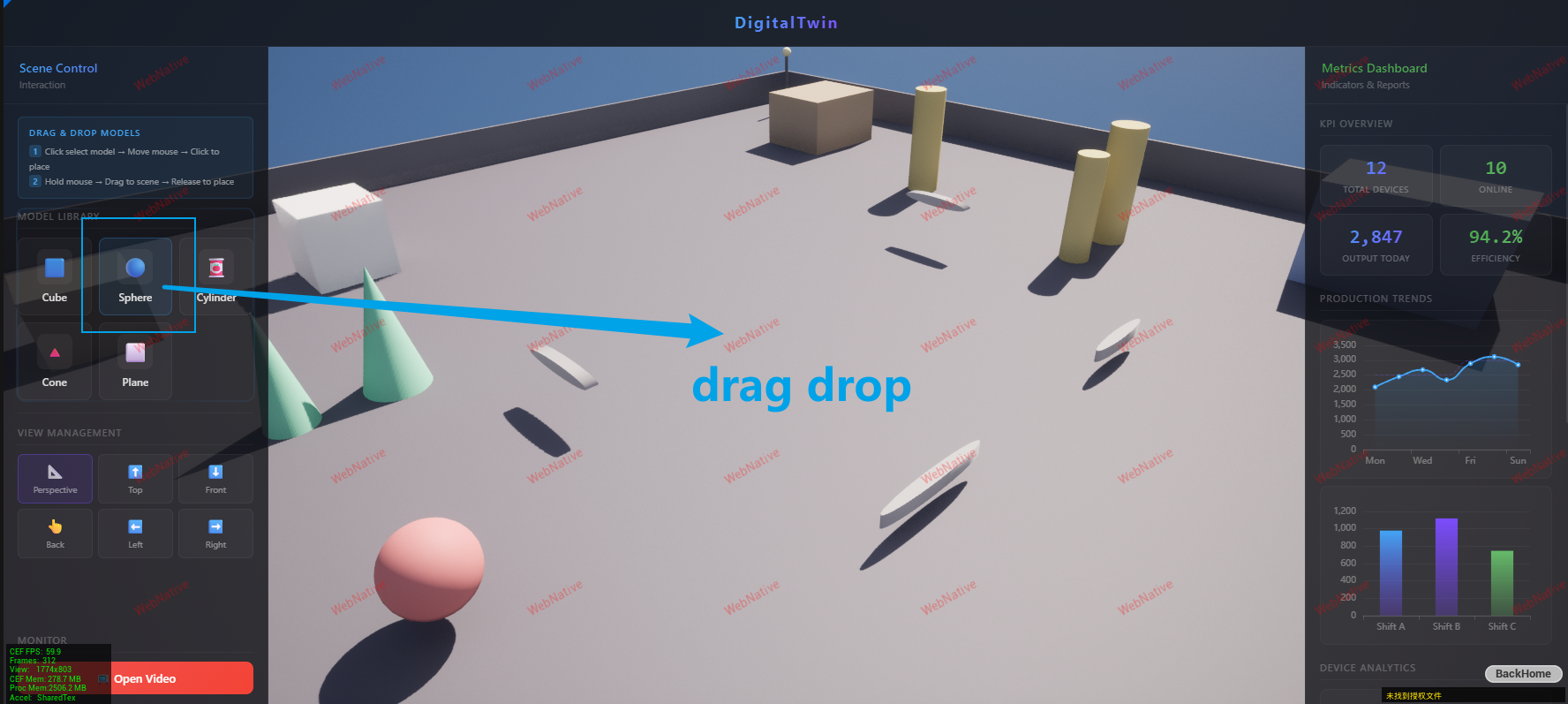

拖拽放置流程
图 4-2 拖拽放置流程
  1. Web 的 dragstart 记录当前资源，并通知 UE 准备放置。
  2. 在跨入场景前切换到 UE 游戏视口焦点。
  3. UE 使用平台光标和世界空间反投影持续更新预览位置。
  4. 用户释放鼠标后，项目确认放置；取消时销毁预览体并恢复普通交互状态。

拖拽期间只更新一个预览对象，不要随鼠标移动重复创建 Actor；高频移动状态也不需要逐条修改 Web DOM。

4. 公开接口

接口 用途
WebNative.send(functionName, messageBody) Web 向 UE 发送选中资源和业务命令
SetFocusToGameViewport() 将输入焦点从页面切换到 UE 游戏视口
GetRawPlatformCursorPos(OutScreenPos) Tick更新平台光标的屏幕坐标
DeprojectCursorToWorld(ScreenPos, OutWorldPos, OutWorldDir) Tick将屏幕坐标转换为世界空间射线

这些接口均可用于蓝图工作流；C++ 项目也可以调用对应公开函数（见 03-WebNativeWidget 参数配置 第 7 节）。

5. 推荐消息数据

{
  "modelId": "cube",
  "modelName": "Cube",
  "modelPath": "/Engine/BasicShapes/Cube.Cube",
  "action": "drag_start"
}
  • modelId / modelName：稳定的业务标识与展示名称，来自页面元素的 data-model-id / data-model-name。
  • modelPath：UE 资产路径（data-model-path）。项目侧必须把允许的 modelPath 映射到受控资源，不要让网页传入任意本地文件路径或任意 UE 对象路径。
  • action：动作标记（drag_start 表示点击/拖拽开始），可按需扩展 drag_confirm、drag_cancel 等。

6. 项目侧必须处理

  • 将允许的 modelId / modelPath 映射到受控的 UClass、Static Mesh 或业务对象。
  • 在 UE 游戏线程执行 UObject/Actor 创建和销毁。
  • 处理射线检测、可放置表面、碰撞、吸附、旋转与范围限制。
  • 在控件销毁、关卡切换和应用退出时取消未完成的放置状态。

7. 鼠标穿透与透明交互

当页面存在透明区域时，可配合 Widget 的鼠标穿透参数实现"网页与 UE 场景共存"的交互：

  • bEnableMouseTransparency = true：开启 alpha 命中测试。
  • MouseTransparencyAlphaThreshold：低于该 alpha 值的像素视为透明，鼠标点击穿透到 UE。
  • 典型场景：半透明 HUD 面板，面板空白处点击可直接操作场景中的对象。

参数完整说明见 03-WebNativeWidget 参数配置 第 4 节。

8. 参考资源

资源 用途
Plugins/WebNativeBrowser/Content/webnative/html/3_digitaltwin.html 数字孪生前端案例：模型点击/拖拽通知、data-model-id / data-model-path 属性规范、属性面板、设备树实现
Plugins/WebNativeBrowser/Content/webnative/Blueprints/BP_DemoScene 蓝图示例：解析 DragModel 消息、SetFocusToGameViewport 切换焦点、DeprojectCursorToWorld 反投影、Tick 更新预览 Actor
